Почему прецизионные шестерни отличаются от стандартных промышленных передач?

Зубчатые передачи являются основой механической передачи энергии, однако не все шестерни одинаковы. Разница междуПрецизионный механизми стандартное промышленное оборудование — это не просто вопрос цены или бренда — это фундаментальное различие в инженерной философии, производственных процессах и обеспечении качества. По своей сути прецизионная передача характеризуется исключительно жесткими допусками (часто AGMA от Q10 до Q15 или выше), превосходным качеством поверхности (Ra < 0,4 мкм) и оптимизированной геометрией зубьев, которая сводит к минимуму ошибки передачи, шум и вибрацию. Напротив, стандартные промышленные редукторы производятся с более жесткими допусками (AGMA Q6–Q9) и предназначены для применений общего назначения, где приемлемы умеренный шум и эффективность. Наш завод в Raydafon Technology Group Co., Limited производит оба типа зубчатых колес уже более 20 лет, и мы заметили, что разрыв между ними увеличился по мере того, как технологии точного производства, такие как шлифование с ЧПУ, зубофрезерная обработка современными твердосплавными инструментами и суперфинишная обработка, стали более доступными. В этой статье объясняются технические факторы, факторы материалов и контроля качества, которые отличают Precision Gears от их промышленных аналогов, а также то, почему эти различия важны для различных приложений, от робототехники до ветряных турбин.

Различие между прецизионными шестернями и стандартными промышленными шестернями основано на пяти ключевых областях: размерная точность, целостность поверхности, выбор материалов и термообработка, протоколы контроля и испытаний, а также оптимизация конструкции для конкретного применения. Стандартные промышленные шестерни обычно подвергаются фрезерованию или формованию и оставляются в «разрезанном» состоянии с профилями зубьев, которые отклоняются на несколько сотых миллиметра от идеальной эвольвенты. С другой стороны, прецизионные шестерни подвергаются вторичным операциям, таким как шлифовка, хонингование или бритье, чтобы добиться погрешности между зубьями менее 2 мкм. Такой уровень точности уменьшает люфт, улучшает распределение нагрузки по боковым поверхностям зубьев и значительно увеличивает удельную мощность и усталостный срок службы шестерни. В Raydafon мы производим прецизионные механизмы для отраслей, где сбой невозможен: аэрокосмическая промышленность, медицинская робототехника, высокоскоростная железная дорога и оборона. В этом подробном руководстве мы рассмотрим производственные процессы, стандарты качества и показатели производительности, которые определяют Precision Gears, а также предоставим подробные технические характеристики ассортимента продукции нашего завода. Независимо от того, являетесь ли вы инженером-конструктором, специалистом по закупкам или специалистом по техническому обслуживанию, эта статья поможет вам понять, почему Precision Gears стоит дороже и когда они действительно необходимы.

Оглавление

• 1. Почему прецизионные зубчатые передачи обеспечивают значительно более высокую точность размеров?
• 2. Как прецизионные шестерни снижают шум, вибрацию и ошибки трансмиссии?
• 3. Каковы основные технические характеристики нашей линейки прецизионных зубчатых передач?
• 4. Как прецизионные шестерни могут продлить срок службы систем передачи энергии?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по выбору снаряжения

Почему прецизионные шестерни достигают значительно более высокой точности размеров?

Точность размеров является наиболее фундаментальным отличием прецизионного редуктора от стандартного промышленного редуктора. В стандартных промышленных зубчатых передачах погрешность профиля зуба от 30 до 50 мкм считается приемлемой, в то время как в прецизионной передаче погрешность профиля обычно составляет от 2 до 5 мкм. Эта замечательная точность достигается за счет сочетания современных станков, строгого контроля окружающей среды и многоэтапных процессов отделки. Стандартные шестерни часто подвергают фрезерованию или формованию, а затем оставляют в «зеленом» состоянии, выполняя лишь базовую операцию по удалению заусенцев. Однако прецизионные шестерни подвергаются шлифовке, хонингованию или бритью после первоначальной операции резки. В процессе шлифования, в частности, используется керамический или CBN-круг для удаления всего лишь нескольких микрон материала за раз, достигая качества поверхности, которое невозможно получить с помощью только червячной обработки. Наша фабрика вРайдафон Технолоджи Груп Ко., Лимитединвестирует значительные средства в современные зубошлифовальные станки с ЧПУ из Германии и Швейцарии, что позволяет нам производить прецизионные зубчатые колеса, которые неизменно соответствуют спецификациям AGMA Q12 и DIN 1.

Ключевые факторы, способствующие превосходной размерной точности прецизионных шестерен:

• Передовые технологии обработки:Наши прецизионные шестерни производятся с использованием многокоординатных зубошлифовальных станков с ЧПУ, которые могут компенсировать тепловое расширение, износ инструмента и отклонение станка в режиме реального времени. Такое управление с обратной связью гарантирует, что профиль зуба, спираль и точность хода поддерживаются на уровне субмикронов в течение длительного производственного цикла.
• Производственная среда с контролируемой температурой:На нашем заводе поддерживается контролируемая температура (20°C +/- 1°C) в зоне прецизионного шлифования. Изменение температуры даже на 5°C может привести к расширению стальной шестерни на величину до 0,3 мкм на 100 мм, что существенно, если целевой допуск составляет 2 мкм. Контролируя температуру окружающей среды, мы гарантируем, что размеры шестерни измеряются и корректируются в одинаковых условиях.
• Точная проверка и компенсация:После шлифования каждая прецизионная шестерня измеряется на станции измерения шестерен с ЧПУ (например, анализаторе Клингельнберга или Глисона), которая отображает поверхность зуба в трех измерениях. Эти данные передаются обратно на шлифовальный станок для компенсации любых оставшихся ошибок в следующем цикле, создавая цикл непрерывного совершенствования.
• Удаление заусенцев и разрушение кромки после шлифования:В отличие от стандартных шестерен, которые часто имеют заусенцы и острые кромки, влияющие на зацепление, наши прецизионные шестерни подвергаются контролируемому удалению заусенцев и радиусу кромки. Это устраняет источники напряжения и улучшает рисунок контакта зубьев, что способствует повышению точности и долговечности.

Чтобы представить эти цифры в перспективе, рассмотрим зубчатую передачу высокоскоростного станка с ЧПУ. Стандартная промышленная передача с погрешностью профиля 50 мкм может вызвать значительный люфт и погрешность передачи, что приводит к ухудшению качества поверхности детали и ускоренному износу инструмента. Напротив, Precision Gear с погрешностью профиля 3 мкм позволяет машине поддерживать точность позиционирования в пределах ±2 мкм, что позволяет производить компоненты с высокими допусками, такие как лопасти аэрокосмических двигателей. Наш завод задокументировал, что переход со стандартных зубчатых передач на наши прецизионные шестерни в аналогичном применении снизил процент брака на 40 процентов и увеличил производительность оборудования на 15 процентов. Этот уровень точности — это не просто цифра в таблице данных — он напрямую приводит к измеримому повышению производительности.

Кроме того, точность размеров Precision Gears распространяется на отверстие шестерни, шпоночную канавку и монтажные поверхности. В стандартных промышленных зубчатых передачах эти детали часто подвергаются фрезеровке или протяжке с допуском ±0,1 мм. В наших прецизионных зубчатых передачах мы шлифуем отверстие и находим шпоночную канавку с допуском ±0,005 мм, обеспечивая идеальную соосность и минимизируя биение во время установки. Комплексный подход к контролю размеров делает Precision Gears незаменимыми в тех случаях, когда важен каждый микрон.

Как прецизионные шестерни снижают шум, вибрацию и ошибки трансмиссии?

Шум, вибрация и ошибки передачи — это взаимосвязанные явления, которые ухудшают работу систем передачи энергии. Стандартные промышленные шестерни с более грубым профилем зубьев и более высокой шероховатостью поверхности генерируют значительные возбуждения на частоте зацепления и ее гармониках. Это не только создает слышимый шум, но и подвергает подшипники, валы и корпуса дополнительным динамическим нагрузкам, сокращая срок службы системы. Precision Gears решает эти проблемы с помощью трех ключевых механизмов: оптимизированной микрогеометрии зубьев, улучшенного качества поверхности и точного выравнивания сборки. Профиль зуба прецизионной передачи — это не просто теоретическая эвольвента; Обычно он модифицируется с помощью рельефа кончика, рельефа корня и коронки, чтобы компенсировать отклонение зуба под нагрузкой. Это обеспечивает плавное зацепление шестерни по всему передаточному отношению, снижая амплитуду вибрации на целых 70 процентов по сравнению со стандартной шестерней с немодифицированными эвольвентными зубьями.

Конкретные способы, с помощью которых Precision Gears снижают шум и вибрацию:

• Оптимизация микрогеометрии:Наши прецизионные шестерни разработаны с использованием компьютерного анализа контакта зубьев (TCA), который прогнозирует рисунок контакта под нагрузкой. Затем мы намеренно модифицируем профиль зуба и спираль, например, параболическую коронку, чтобы добиться почти равномерного распределения нагрузки. Это предотвращает контакт кромок, который является частым источником вибрации в стандартных шестернях.
• Улучшение качества поверхности:Процессы шлифования и суперфинишной обработки, используемые в прецизионных шестернях, обеспечивают шероховатость поверхности Ra < 0,2 мкм по сравнению с Ra > 1,6 мкм для зубчатых передач. Гладкая поверхность уменьшает трение и явление прерывистого скольжения, вызывающее высокочастотную вибрацию. На нашем заводе используется процесс вибрационной отделки, в результате которого получается микрошлифованная поверхность с остаточным сжимающим напряжением, что еще больше снижает вибрацию и увеличивает усталостную прочность.
• Минимизация ошибок передачи:Погрешность передачи – это отклонение между фактическим и теоретическим угловым положением ведомой шестерни. В стандартных передачах погрешность передачи может превышать 100 угловых секунд, вызывая колебания скорости, неприемлемые в прецизионных приложениях. Наши прецизионные редукторы отточены так, чтобы погрешность передачи составляла менее 10 угловых секунд, что очень важно для таких приложений, как робототехника и оборудование для обработки пластин.
• Балансировка и динамическое тестирование:В отличие от стандартных шестерен, наши прецизионные шестерни динамически сбалансированы и протестированы на испытательном стенде для измерения шума. Зубчатая пара работает на рабочих скоростях и анализируется спектр шума. Любые ненормальные тональные компоненты объясняются производственными ошибками, которые исправляются перед отправкой оборудования.

Практический пример можно привести из отрасли ветряных турбин, где редукторы подвергаются значительным колебаниям крутящего момента и должны надежно работать в течение 20 лет. Ведущий производитель ветряных турбин заменил свои стандартные промышленные шестерни на наши прецизионные шестерни на планетарной ступени своей турбины мощностью 3 МВт. Результатом стало снижение шума коробки передач на 12 дБ (ощущаемое снижение громкости вдвое) и снижение динамических нагрузок, передаваемых на главный вал, на 30 процентов. Интервалы проверки редуктора турбины были увеличены с 6 до 18 месяцев, что обеспечивает значительную экономию затрат на техническое обслуживание. Наш завод в Raydafon Technology Group Co., Limited производит прецизионные шестерни со специально разработанной модификацией угла спирали, которая учитывает скручивание корпуса шестерни под нагрузкой, гарантируя, что контакт зубьев остается оптимальным, даже когда турбина работает на максимальной выходной мощности.

Кроме того, снижение ошибок передачи, обеспечиваемое Precision Gears, имеет решающее значение для многоосных станков. Типичная зубчатая передача со стандартными шестернями может иметь погрешность передачи, которая колеблется на 50 угловых секунд, что приводит к ошибкам позиционирования порядка десятков микрон на кончике инструмента. Наши прецизионные редукторы с погрешностью передачи менее 10 угловых секунд позволяют станку поддерживать точность позиционирования ±5 мкм, что крайне важно для высокоточной обработки форм и штампов. Это демонстрирует, что преимущества Precision Gears выходят за рамки шума и вибрации — они напрямую влияют на качество и возможности всей производственной системы.

Каковы основные технические характеристики нашей линейки прецизионных зубчатых передач?

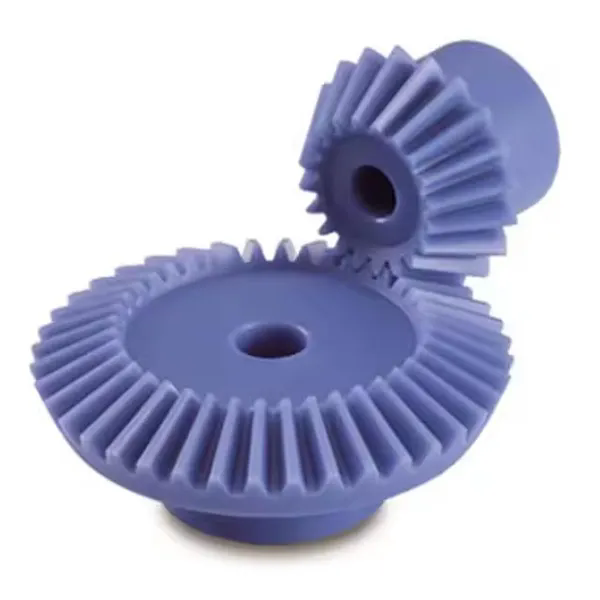

Raydafon Technology Group Co., Limited производит широкий ассортимент прецизионных зубчатых передач, охватывающих широкий спектр размеров, материалов и областей применения. В нашу линейку продукции входят прямозубые, косозубые, конические и червячные передачи с модулями от 1 до 20 мм и диаметром до 2500 мм. В таблице ниже приведены основные характеристики наших наиболее распространенных серий Precision Gear, которые используются в таких отраслях, как аэрокосмическая промышленность, робототехника, медицинское оборудование и возобновляемые источники энергии. Наш завод может производить шестерни с еще более жесткими допусками и из нестандартных материалов по запросу.

Помимо этих стандартных серий, наш завод предлагает множество специализированных вариантов прецизионных зубчатых передач. К ним относятся покрытия, обеспечивающие работу всухую (например, DLC или MoS2) для применений, где смазка ограничена, встроенные датчики температуры для мониторинга состояния, а также легкая конструкция с удалением материала из корпуса шестерни для аэрокосмической техники. Мы также предоставляем полный спектр услуг по проектированию зубчатых колес по индивидуальному заказу, включая анализ методом конечных элементов (FEA) изгиба зубьев и контактного напряжения, чтобы гарантировать, что Precision Gear оптимизирован для ваших конкретных требований к нагрузке и скорости.

Все наши прецизионные шестерни сопровождаются подробным отчетом об испытаниях, который включает в себя таблицу размеров шестерни (профиль зуба, спираль и погрешность шага), измерения шероховатости поверхности и сертификат испытаний материала. Мы также предоставляем 100-процентный отчет о проверке размеров с использованием координатно-измерительной машины (КИМ) для всех важных элементов, включая отверстие, шпоночный паз и монтажные поверхности. На нашем заводе в Райдафоне имеется полностью оборудованная метрологическая лаборатория, откалиброванная по стандартам ISO 17025. Такая приверженность контролю качества гарантирует, что каждое оборудование Precision Gear, покидающее наше предприятие, соответствует установленным допускам или превосходит их, что дает нашим клиентам уверенность в использовании наших механизмов в самых требовательных приложениях.

Как прецизионные шестерни могут продлить срок службы систем передачи энергии?

Превосходная точность, чистота поверхности и качество материала прецизионных шестерен не только улучшают производительность, но и значительно продлевают срок службы всей системы передачи мощности. В любой коробке передач шестерни являются наиболее подверженными нагрузкам компонентами, и их выход из строя обычно является основной причиной простоя системы. Механизмы Precision Gears смягчают основные механизмы отказа — точечную коррозию, истирание и поломку зубьев — за счет уменьшения контактного напряжения, увеличения толщины смазочной пленки и устранения источников напряжения. На нашем заводе в Raydafon Technology Group Co., Limited были проведены обширные испытания на срок службы как стандартных, так и прецизионных шестерен, и результаты постоянно показывают, что срок службы прецизионных шестерен в 2–5 раз превышает срок службы сопоставимых стандартных шестерен при идентичных условиях эксплуатации. Этот увеличенный срок службы приводит к снижению затрат на техническое обслуживание, сокращению запасов запасных частей и повышению общей доступности системы.

Конкретные способы, которыми Precision Gears продлевают срок службы системы:

• Улучшенное распределение нагрузки:Точная геометрия зубьев и микромодификации Precision Gears обеспечивают равномерное распределение нагрузки по боковой поверхности зуба, снижая пиковое контактное напряжение. В стандартных шестернях плохой контакт зубьев может привести к концентрации напряжений, которая на 30–50 процентов превышает среднюю, что приводит к преждевременному образованию ямок. Наши прецизионные шестерни поддерживают разброс контактного напряжения менее 10 процентов по поверхности зуба, что значительно продлевает срок службы зубьев.
• Усовершенствованный режим смазки:Чрезвычайно гладкая поверхность (Ra < 0,2 мкм) наших прецизионных шестерен способствует образованию полной эластогидродинамической (EHL) смазочной пленки между зацепляющимися зубьями. Эта пленка разделяет металлические поверхности, предотвращая прямой контакт, приводящий к задировам и износу. В стандартных зубчатых передачах с шероховатой поверхностью смазочная пленка часто недостаточна, что приводит к граничной смазке и ускоренному износу.
• Сниженные динамические нагрузки:Меньшая погрешность передачи и вибрация, создаваемая Precision Gears, уменьшают динамические нагрузки, передаваемые на подшипники, валы и корпуса. Это снижает износ и усталость последующих компонентов, продлевая срок службы всей коробки передач. В ветроэнергетических установках наши Precision Gears снизили коэффициент динамической нагрузки с 1,3 до 1,1, что приводит к увеличению срока службы подшипников на 30 процентов.
• Превосходная целостность материала:Прецизионные шестерни изготавливаются из высококачественных легированных сталей, которые подвергаются вакуумной дегазации и очистке для сведения к минимуму неметаллических включений. Наш процесс термообработки включает контролируемый цикл цементации с последующим глубоким охлаждением до -80°C, что преобразует остаточный аустенит и стабилизирует микроструктуру. В результате получается шестерня с высокой твердостью поверхности (58-62 HRC) и прочным сердечником, обеспечивающим устойчивость как к поверхностной усталости, так и к усталости зубьев при изгибе.

Тематическое исследование из горнодобывающей промышленности иллюстрирует потенциал продления жизни. На крупном медном руднике каждые 9–12 месяцев происходили отказы редукторов в системах привода конвейеров, каждый из которых стоил более 100 000 долларов США на ремонт и простои. После перехода на наши Precision Gears коробки передач проработали без сбоев 4,5 года, а группа технического обслуживания сообщила, что шестерни показали минимальный износ при проверке во время планового капитального ремонта. По оценкам менеджера по техническому обслуживанию рудника, общая стоимость владения зубчатой ​​системой снизилась на 60 процентов за 5-летний период благодаря устранению незапланированных простоев и уменьшению частоты замены запасных частей.

Более того, способность Precision Gears работать с пониженным уровнем шума и вибрации имеет еще одно преимущество: она позволяет системе работать на более высоких скоростях, не выделяя чрезмерного тепла или риска нестабильности. Во многих промышленных приложениях это позволяет увеличить производительность на 10–20 процентов без увеличения размера двигателя или редуктора. Наш завод предоставляет калькулятор продления срока службы, который вводит ваши конкретные условия эксплуатации (крутящий момент, скорость, температура, смазка) и оценивает ожидаемый срок службы как стандартных, так и прецизионных зубчатых передач, помогая вам принять обоснованное инвестиционное решение. Выбирая Precision Gears, вы не просто покупаете компонент — вы инвестируете в долгосрочную надежность и прибыльность всей вашей производственной системы.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Когда мне следует выбирать прецизионный механизм вместо стандартного промышленного механизма для моего применения?

Ответ: Вам следует выбирать прецизионный механизм, если для вашего применения требуется любое из следующего: высокие скорости вращения (более 5000 об/мин), очень низкий уровень шума или вибрации (например, для медицинских устройств или высококачественного аудиооборудования), чрезвычайно точное позиционирование (например, для робототехники или станков с ЧПУ) или когда механизм используется в критически важной системе, где сбой недопустим (например, в аэрокосмической или оборонной промышленности). Стандартные промышленные редукторы подходят для низкоскоростных и малоточных применений, таких как приводы конвейеров, сельскохозяйственная техника и основные погрузочно-разгрузочные работы. Наш завод в Raydafon Technology Group Co., Limited предлагает бесплатный анализ применения, который поможет вам определить, является ли прецизионный или стандартный механизм наиболее экономичным выбором для ваших конкретных потребностей.

Вопрос 2: Можно ли установить прецизионную передачу в существующую коробку передач, в которой изначально использовались стандартные шестерни?

Ответ: Да, во многих случаях Precision Gear можно установить в существующую коробку передач при условии, что размеры шестерни (шаговый диаметр, ширина торца, размер отверстия и шпоночный паз) соответствуют исходной шестерне. Однако повышенная точность Precision Gear может изменить люфт и рисунок контакта зубчатой ​​пары, что может повлиять на работу сопряженной шестерни. Мы рекомендуем выполнить анализ контакта шестерен перед модернизацией, чтобы убедиться в совместимости зубчатой ​​пары. Наш завод предоставляет услуги по модернизации, которые включают измерение существующего корпуса и валов коробки передач, а также изготовление прецизионной передачи, оптимизированной для конкретного применения.

Вопрос 3. Являются ли прецизионные шестерни более дорогими в обслуживании или ремонте, чем стандартные?

Ответ: Прецизионные шестерни имеют более высокую первоначальную стоимость, но обычно требуют меньшего обслуживания и имеют более длительный срок службы, чем стандартные шестерни. Уменьшенный износ и точечная коррозия прецизионных шестерен означает, что их не нужно проверять или заменять так часто. Когда они требуют технического обслуживания, процедуры ремонта аналогичны процедурам ремонта стандартных шестерен: обычно шестерню снимают, осматривают и в случае повреждения заменяют. Однако, поскольку прецизионные шестерни изготовлены из материалов более высокого качества и закалены, их иногда можно повторно шлифовать или профилировать для восстановления их точности, тогда как стандартные шестерни обычно сдаются в утиль. Наш завод предлагает услуги по восстановлению наших прецизионных шестерен, стоимость которых составляет примерно 30-40 процентов от цены новой шестерни.

Вопрос 4. Какие сертификаты имеет компания Raydafon Technology Group Co., Limited для производства прецизионных зубчатых механизмов?

Ответ: Наш завод сертифицирован по ISO 9001:2015 (менеджмент качества), ISO 14001:2015 (экологический менеджмент) и IATF 16949:2016 для автомобильной промышленности. Мы также являемся одобренным поставщиком нескольких крупных аэрокосмических компаний и имеем аккредитацию NADCAP в области термообработки и неразрушающего контроля. Кроме того, наша продукция Precision Gear соответствует требованиям стандартов AGMA 2015, DIN 3962 и ISO 1328-1. К каждому заказу мы предоставляем полный набор сертификатов, включая отчеты об испытаниях материалов, отчеты о проверке размеров и измерениях качества поверхности.

Вопрос 5: Можно ли производить прецизионные шестерни в небольших количествах для прототипирования или индивидуального применения?

Ответ: Да, наш завод полностью оборудован для производства прецизионных зубчатых передач в небольших количествах, включая единичные прототипы. Мы понимаем, что для многих приложений требуются специальные механизмы, которых нет в продаже. Наша гибкая производственная линия может обрабатывать партии от 1 до 10 единиц с тем же уровнем качества и точности, что и наше крупносерийное производство. Мы также предлагаем услугу быстрого прототипирования, которая позволяет изготовить прецизионный механизм всего за 5 рабочих дней, используя передовую 3D-печать и пятиосную обработку для проектов, требующих быстрого выполнения работ.

Вывод: выбирайте прецизионные шестерни для бескомпромиссной производительности и надежности.

Различия между прецизионными шестернями и стандартными промышленными шестернями глубоки и далеко идущие. От точности размеров, измеряемой в микронах, до качества поверхности, обеспечивающей полную смазку жидкой пленкой, Precision Gears разработаны для самых требовательных применений. Они снижают шум и вибрацию, продлевают срок службы системы и обеспечивают более высокие скорости и нагрузки, с которыми не могут справиться стандартные передачи. На заводе Raydafon Technology Group Co., Limited мы овладели искусством и наукой изготовления прецизионных зубчатых колес, сочетая передовые технологии шлифования, строгий контроль качества и глубокое понимание динамики зубчатых колес для производства зубчатых колес, соответствующих самым высоким мировым стандартам.

Готовы ли вы поднять свою систему передачи энергии на новый уровень производительности?Свяжитесь с Raydafon Technology Group Co.,Limited сегоднядля получения подробной консультации по снаряжению. Наша команда инженеров проанализирует ваши требования к применению и порекомендует оптимальное решение Precision Gear с подробными спецификациями, сметой затрат и графиком поставок. Мы предлагаем бесплатные образцы оборудования для тестирования, 5-летнюю гарантию на производительность и гибкие сроки производства, позволяющие уложиться в сроки вашего проекта.Запросите бесплатный анализ и образец прецизионного зубчатого колеса прямо сейчас в компании Raydafon Technology Group Co., Limited и почувствуйте разницу, которую дает настоящее точное машиностроение.
