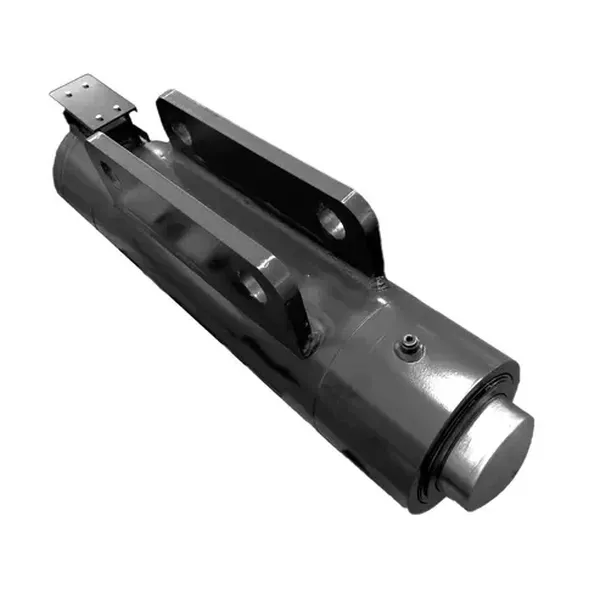

Гидравлический цилиндр противовеса крана
  • Гидравлический цилиндр противовеса кранаГидравлический цилиндр противовеса крана
  • Гидравлический цилиндр противовеса кранаГидравлический цилиндр противовеса крана

Гидравлический цилиндр противовеса крана

Гидравлический цилиндр противовеса кранадля мобильных кранов и портового оборудования. Перемещает блок противовеса в реальном времени, чтобы поддерживать раскачивание стрелы в пределах ±1° и уменьшать количество отключений из-за дисбаланса. Создан для вездеходных кранов класса QAY220 грузоподъемностью 200–220 т.

ОтверстиеΦ200 мм· СтерженьΦ100 мм· Гладить180 мм· Рабочее давление25/40 МПа· Масса124 кг· Номер чертежа.QAY220.12/13A-00· Легированная сталь класса 35CrMo · Завод по стандарту ISO 9001 · Минимальный заказ 1 шт. · Возможен индивидуальный ход · Предложение в течение 24 часов.

Диаметр отверстия 200 · Шток 100 · 25/40 МПа · Завод OEM

Гидравлический цилиндр противовеса крана дляМобильные краны и портовое оборудование — индивидуальный ход, круглосуточное предложение

Raydafon производит гидравлический цилиндр противовеса крана, который удерживает стрелу в равновесии при движении груза. Изготовленный из высокопрочной легированной стали с хромированной или антикоррозионной обработкой поверхности, он обеспечивает стабильную выходную силу, контроль раскачивания стрелы на ±1° и более чем 15 % экономию энергии по сравнению с обычными цилиндрами при эквивалентной нагрузке. Прямые поставки с завода из Нинбо, Китай — управление процессом согласно ISO 9001, минимальный заказ 1 шт., возможен индивидуальный ход и монтажный интерфейс.

Скучающий)
Φ200 мм
Род (д)
Φ100 мм
Инсульт (S)
180 мм
Расстояние установки
530 мм
Рабочее давление
25/40 МПа
Масса
124 кг
Номер чертежа.
QAY220.12/13A-00
минимальный заказ
1 шт.

Что делает гидравлический цилиндр противовеса крана на вашем кране

Гидравлический цилиндр противовеса является основным приводом системы противовеса мобильного крана. Когда стрела выдвигается, цилиндр в реальном времени перемещает блок противовеса, удерживая центр тяжести крана внутри безопасной зоны. Без него кран опирается на фиксированный противовес, а это означает, что либо грузоподъемность снижается, либо шасси должно быть тяжелее, чем необходимо.

Цилиндр противовеса Raydafon работает вместе с гидравлической системой управления краном, преобразуя сигналы датчиков или оператора в точное позиционирование противовеса. Результатом является более плавное движение стрелы, меньшее раскачивание при подъеме в ветреные дни и меньшее количество неожиданных отключений из-за сигналов тревоги о дисбалансе. Для поиска покупателейпромышленные гидравлические цилиндры, это компонент, который самым непосредственным образом влияет на время цикла и запас прочности.

Если в вашем кране используется другая функция противовеса — например, система подъема стрелы — сравнитегидроцилиндр подъема кранаили просмотреть полную версиюЛинейка гидравлических цилиндров мобильного кранаперед выбором.

Технические характеристики гидравлического цилиндра противовеса крана

Приведенная ниже стандартная модель подходит для большинства систем противовеса мобильных кранов грузоподъемностью 200–220 тонн. Доступны нестандартные размеры отверстия, хода и монтажного расстояния — отправьте свой чертеж, и мы вернем рекомендации по размеру в течение 24 часов.

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Габаритный чертеж гидроцилиндра противовеса крана — QAY220.12/13A-00

Стандартный гидравлический цилиндр противовеса крана — технические данные
Название цилиндра Номер чертежа. Скучающий Род д Ход S Расстояние установки L Рабочее давление Интерфейс М Масса
Гидравлический цилиндр противовеса QAY220.12/13A-00 Φ200 мм Φ100 мм 180 мм 530 мм 25 МПа / 40 МПа 3-Г1/4 · М20×1,5 · 2-М14×1,5 124 кг
Отверстие Φ200 мм Стержень Φ100 мм Ход 180 мм 25/40 МПа 124 кг QAY220.12/13A-00

Не тот размер, который вам нужен? Мы также изготавливаем специальные цилиндры противовеса для кранов других классов грузоподъемности. Отправьте диаметр отверстия, ход поршня, давление и тип крепления — или просто отправьте номер вашего чертежа — и наши инженеры подтвердят совпадение.

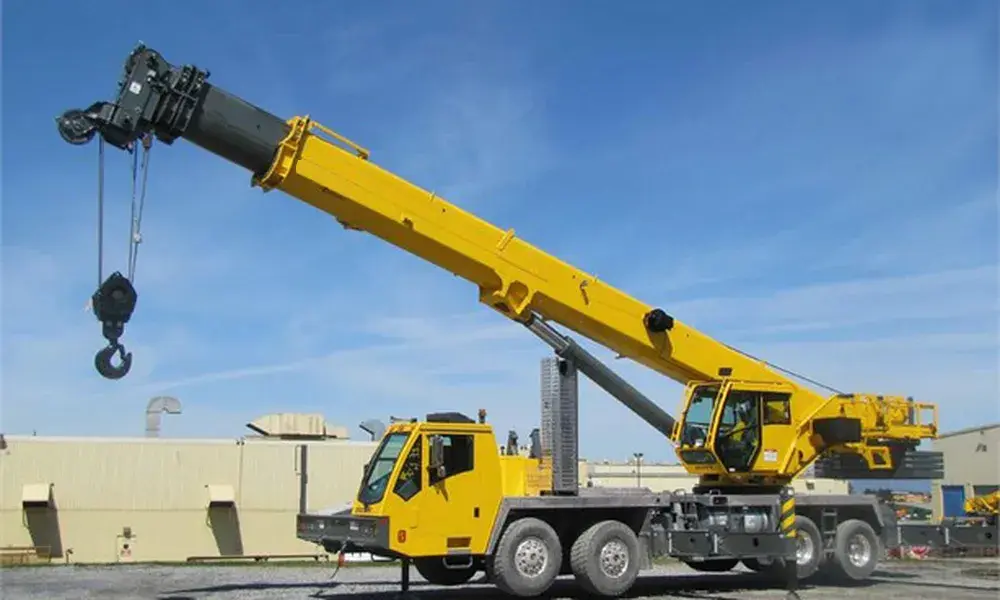

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Почему инженеры по снабжению выбирают цилиндры противовеса Raydafon

Три коммерческих причины стимулируют повторные заказы:более длительный межсервисный интервал, меньшие затраты на техническое обслуживание и стабильная выходная мощность на протяжении всего хода.

01

Корпус из высокопрочной легированной стали

Выдерживает высокое давление и большую нагрузку без деформации при длительной работе. Хромирование поверхности или антикоррозийное покрытие позволяют выдерживать влажные условия, воздействие соляных брызг и пыль.

02

Точное позиционирование

Работает с гидравлической системой управления крана для плавного телескопирования — быстрого изменения положения противовеса во время подъема и регулировки баланса на уровне миллиметра во время точного размещения.

03

Модульная установка

Подходит для существующих точек крепления крана без масштабных модификаций. Доступ к уплотнениям и сервисным портам осуществляется с помощью стандартных инструментов — в большинстве случаев замена уплотнений выполняется на месте в течение 30 минут.

04

Энергоэффективный

Выходная мощность в режиме реального времени адаптируется к условиям работы. По сравнению с обычными баллонами эквивалентной прочности потребление энергии снижается более чем на 15%.

Применение: где покупатели устанавливают эти цилиндры

Гидравлический цилиндр противовеса применяется там, где кран должен сохранять равновесие при изменении положения груза или стрелы. Типичные установки включают в себя:

Портовые контейнерные краны Судно-береговые краны Башенные краны Вездеходные мобильные краны Гусеничные краны Краны для установки ветряных турбин Такелаж для тяжелого оборудования Монтаж стальной конструкции Подъем сборных зданий Козловые краны верфи

Нужна соответствующая функция крана? Просмотрите полную версиюСерия гидравлических цилиндров мобильного кранаилителескопический гидравлический цилиндрдля приложений удлинения стрелы.

Цилиндры противовеса по индивидуальному заказу — OEM, частная торговая марка и производство по чертежам

Raydafon является OEM-производителем гидроцилиндров, а не торговой компанией. Персонализация происходит на нашем собственном предприятии по стандарту ISO 9001 в Нинбо, Китай — на той же линии, на которой производятся наши стандартные баллоны.

A

Размер отверстия и штока

Диаметр отверстия от 40 мм до 400 мм. Твердый хромированный стержень с индивидуальным диаметром и шероховатостью поверхности.

B

Ход и монтаж

Длина хода, установочное расстояние, отверстие штифта, фланцевое или цапфовое крепление по желанию.

C

Давление и уплотнения

Рабочее давление до 40 МПа и выше. Марки уплотнений, соответствующие вашей рабочей температуре и жидкости.

D

Покрытие и маркировка

Хромирование, антикоррозийное покрытие или покраска. Доступны фирменная табличка и маркировка частной торговой марки.

Отправьте чертеж в формате PDF, DWG, DXF или STEP с указанием вашего рабочего давления, расхода и монтажного интерфейса. Наши инженеры возвращают рекомендуемый размер и заводскую цену в течение 24 часов.

Контроль качества, сертификаты и гарантия 12 месяцев.

Каждый цилиндр противовеса перед отправкой проходит документированную проверку — это свидетельство, на которое полагаются зарубежные покупатели при одобрении поставщика и входном контроле.

  • Производственный процесс сертифицирован по стандарту ISO 9001.
  • Записи о входной проверке стали и термообработке
  • Отчет по хонингованию отверстия, толщине хромированного стержня и шероховатости поверхности.
  • Испытание под давлением при 1,5-кратном номинальном рабочем давлении перед упаковкой
  • Проверка посадки уплотнения, хода и монтажных размеров
  • 12-месячная ограниченная гарантия от производственных дефектов

Как заказать: минимальный заказ, время выполнения, упаковка и доставка

минимальный заказ

1 шт.

Стандартные размеры поставляются от 1 шт. Объемные цены от 20 штук для OEM-проектов.

ВЕСТИ

15 – 30 дней

После получения подтверждения и внесения депозита. Срок изготовления индивидуального дизайна может быть продлен до 45 дней.

ПАКЕТ

Деревянный ящик

Антикоррозионная пленка ЛИК, влагопоглотитель, индивидуальный поддон для больших отверстий. Упаковка экспортного стандарта.

КОРАБЛЬ

Море/воздух/экспресс

Условия EXW, FOB, CIF и DDP. Полные экспортные документы: CI, PL, CO, форма A/E, сертификат материала.

Гидравлический цилиндр противовеса крана — часто задаваемые вопросы для покупателя

Какова функция гидроцилиндра противовеса крана?

Он перемещает блок противовеса в режиме реального времени, удерживая центр тяжести крана внутри безопасной зоны при выдвижении стрелы или перемещении груза. Это позволяет более легкому шасси поднимать тот же груз, уменьшает раскачивание стрелы и исключает остановки, вызванные сигнализацией о дисбалансе.

Какова стандартная спецификация цилиндра противовеса вашего крана?

Внутренний диаметр 200 мм, шток 100 мм, ход 180 мм, монтажное расстояние 530 мм, рабочее давление 25 МПа и 40 МПа, интерфейс 3-G1/4 · М20×1,5 · 2-М14×1,5, масса 124 кг. Номер чертежа QAY220.12/13A-00.

Можете ли вы настроить диаметр отверстия, ход поршня и интерфейс крепления?

Да. Мы изготавливаем специальные цилиндры противовеса с диаметром отверстия от 40 мм до 400 мм, индивидуальным ходом и расстоянием установки, отверстием для штифта или фланцевым креплением, а также любой необходимой резьбой соединения. Отправьте чертеж в формате PDF, DWG, DXF или STEP, и мы сделаем предложение в течение 24 часов.

Какое максимальное рабочее давление?

Стандартная модель рассчитана на постоянное давление 25 МПа и пиковое давление 40 МПа. Более высокие номинальные значения давления доступны по запросу с соответствующим выбором уплотнений и толщиной хромированного штока.

Каков минимальный заказ, время выполнения и гарантия?

минимальный заказ 1 шт. для стандартных размеров. Срок выполнения 15–30 дней после подтверждения рисунка и внесения депозита. 12-месячная ограниченная гарантия от производственных дефектов. Полные экспортные документы поставляются с каждой поставкой.

В каких моделях кранов используется этот цилиндр противовеса?

Он предназначен для мобильных кранов класса QAY220 и эквивалентных вездеходных кранов грузоподъемностью 200–220 тонн. Мы также поставляем цилиндры противовеса для других классов тоннажа — пришлите модель вашего крана и номер чертежа для проверки совместимости.

Как установить цилиндр противовеса на существующий кран?

В цилиндре используется модульная конструкция крепления, которая подходит к существующим точкам крепления крана без серьезных модификаций. Перед заказом подтвердите диаметр монтажного штифта, расстояние установки и гидравлический интерфейс. Подробные установочные чертежи прилагаются к поставке. Наши инженеры также могут просмотреть ваш план установки перед поставкой.

Могу ли я заказать образец перед размещением оптового заказа?

Да. Заказы образцов принимаются для стандартных размеров. Стоимость образца и стоимость доставки указаны отдельно и могут быть зачтены в счет первого оптового заказа.

Запросить цену на цилиндр противовеса крана

Отправьте модель крана, номер чертежа или рабочее давление. Наши инженеры ответят в течение 24 часов и предоставят рекомендации по размеру и заводскую цену.
