Каковы основные характеристики высокоточного редуктора?

В современном машиностроении высокоточные зубчатые передачи являются невоспетыми героями, которые позволяют использовать все: от автомобильных трансмиссий и промышленных роботов до аэрокосмических приводов и высокоскоростных турбомашин. Но что именно отличает высокуюпрецизионная передачасо стандартной шестерни? Ключевые характеристики касаются не только жестких допусков на размеры; они охватывают целостный набор параметров, которые определяют производительность, долговечность и эффективность механизма. К ним относятся точность зубьев шестерни (профиль, спираль и шаг), качество обработки поверхности, концентричность, состав материала, термообработка и шумовые характеристики. Завод Raydafon Technology Group Co., Limited уже более двух десятилетий производит высококачественные прецизионные механизмы, и мы разработали комплексную систему качества, которая гарантирует, что наши шестерни соответствуют самым строгим международным стандартам, включая ISO 1328 и AGMA 2000. В этой статье дается технический глубокий взгляд на основные характеристики, которые определяют высокоточные механизмы, объясняется, почему каждый атрибут важен и как они измеряются.

Но точность – это не просто соответствие набору чисел; речь идет о обеспечении предсказуемой производительности в реальных условиях эксплуатации. Высокоточная передача должна сохранять свою точность при различных нагрузках, температурах и скоростях, сводя при этом к минимуму шум, вибрацию и износ. Это требует пристального внимания к выбору материалов, производственным процессам (зубчатая обработка, формовка, шлифовка и притирка), а также контролю качества с использованием передового метрологического оборудования, такого как зубоизмерительные центры и координатно-измерительные машины. Кроме того, высокоточные шестерни характеризуются способностью достигать высокой степени сопряжения, обеспечивая плавную и равномерную передачу мощности с минимальным люфтом. В этом подробном руководстве мы разберем каждую ключевую характеристику, предоставим подробные технические характеристики и поделимся лучшими практиками выбора и обслуживания, основанными на обширном опыте нашего завода. Независимо от того, являетесь ли вы инженером-конструктором, специалистом по закупкам или менеджером по техническому обслуживанию, эта статья предоставит вам знания, позволяющие с уверенностью оценивать и выбирать высокоточные зубчатые передачи.

Оглавление

• 1. Почему точность зубьев шестерни является наиболее важной характеристикой?
• 2. Как качество обработки поверхности влияет на производительность зубчатых передач?
• 3. Какую роль играют материал и термическая обработка в точности зубчатых передач?
• 4. Каковы основные технические характеристики наших прецизионных механизмов?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по выбору снаряжения

Почему точность зубьев шестерни является наиболее важной характеристикой?

Точность зубьев шестерни является краеугольным камнем высокоточной работы зубчатой ​​передачи. Он включает в себя три взаимосвязанных компонента: точность профиля (форма боковой поверхности зуба), точность спирали (выравнивание зуба вдоль оси шестерни) и точность шага (расстояние между соседними зубьями). Эти параметры определяют, насколько плавно шестерня входит в зацепление со своей ответной шестерней, насколько равномерно нагрузка распределяется по поверхности зуба, сколько люфтов и вибраций возникает при работе. В высокоточных зубчатых передачах эти точности обычно выдерживаются в жестких допусках — часто в пределах ISO 1328 класса 5 или выше, что означает отклонения профиля менее 5 микрометров для зубчатых колес диаметром до 200 мм. Наш завод в Райдафоне инвестировал в высококачественные зубошлифовальные станки таких компаний, как Reishauer и Kapp, что позволяет нам достигать стабильной точности зубьев в этих пределах.

Ключевые аспекты точности зубьев шестерен и их значение:

• Точность профиля (эвольвентная форма):Профиль зуба должен точно соответствовать теоретической эвольвентной кривой, чтобы обеспечить постоянное соотношение скоростей и минимизировать трение скольжения. Ошибки профиля вызывают неравномерное распределение нагрузки, что приводит к локальному высокому напряжению и преждевременному износу зубьев. Наши прецизионные шестерни проверяются с помощью центра измерения зубчатых колес (GMC), который оценивает отклонение профиля (f fα) и общую погрешность профиля (Fα) в соответствии со стандартом DIN 3962.
• Точность спирали (ход и выравнивание):Угол спирали должен быть одинаковым по всей ширине зубчатого колеса. Ошибки спирали приводят к концентрации нагрузки на одном конце зуба, что приводит к нагрузке на кромку, точечной коррозии и преждевременному выходу из строя. В нашем производственном процессе используется шлифование на станке с ЧПУ с непрерывным контролем траектории для достижения отклонения спирали (f fβ) менее 3 микрометров.
• Точность шага (расстояние между зубьями):Равномерное расстояние между шагами обеспечивает плавное вращение шестерни без циклических изменений угловой скорости. Ошибки шага могут вызвать ошибку передачи, что приводит к шуму и вибрации. Наш процесс проверки измеряет единичное отклонение шага (f pt) и общую накопленную ошибку шага (F p), чтобы убедиться, что они соответствуют спецификациям класса 12 AGMA.
• Биение и концентричность:Ось шестерни должна быть точно концентрична ее делительной окружности. Биение приводит к раскачиванию шестерни при вращении, вызывая периодические ударные нагрузки и сокращая эффективный срок службы шестерни и подшипников. Наша прецизионная передача сбалансирована по стандарту ISO 1940 класса G2.5, что обеспечивает минимальное биение.

Чтобы проиллюстрировать важность точности зубьев, рассмотрим коробку передач промышленного робота, где точное позиционирование имеет решающее значение. Шестерня с отклонением профиля в 10 микрометров может вызвать ошибку положения в несколько угловых секунд, которая накапливается на нескольких ступенях передачи и влияет на повторяемость работы робота. Используя наш прецизионный механизм с отклонениями профиля менее 4 микрометров, производители роботов могут достичь точности позиционирования +/- 0,01 градуса, что позволяет выполнять высокоточные задачи сборки. Аналогичным образом, в автомобильных трансмиссиях повышенная точность зубьев снижает визг шестерни и повышает эффективность передачи крутящего момента, что способствует лучшей экономии топлива и тишине в салоне.

На нашем заводе используется строгая система статистического контроля процессов (SPC) для контроля точности зубьев на протяжении всего производства. Каждая шестерня проверяется в зубоизмерительном центре Klingelnberg P 65, который предоставляет исчерпывающий отчет обо всех соответствующих параметрах точности. Мы поддерживаем базу данных, содержащую более 10 000 записей о проверках зубчатых колес, что позволяет нам постоянно оптимизировать процессы шлифования и поддерживать последовательность. Для клиентов, которым требуется высочайший уровень точности (класс 3 или 4 по ISO), мы предлагаем притирку и суперфинишную обработку в качестве дополнительных услуг, которые могут снизить шероховатость поверхности до Ra 0,1 микрометра, одновременно повышая точность профиля. Именно внимание к точности зубьев шестерни отличает нашу прецизионную передачу от стандартных вариантов.

Как качество обработки поверхности влияет на производительность зубчатых передач?

Качество поверхности часто упускается из виду, но оно глубоко влияет на производительность, срок службы и эффективность высокоточного механизма. Текстура поверхности боковых поверхностей зубьев влияет на трение, износ, удержание смазочной пленки, а также на возникновение микропиттинга и усталостных трещин. В высокоточных зубчатых передачах качество поверхности обычно определяется как параметр шероховатости поверхности (Ra, Rz или Rq) и достигается с помощью таких процессов, как шлифование, хонингование и суперфинишная обработка. На нашем заводе средняя шероховатость поверхности (Ra) составляет от 0,2 до 0,4 микрометра на наших прецизионных шестернях, что значительно более гладко, чем 0,8–1,2 микрометра, типичные для обычных зубчатых передач. Такая плавность снижает трение до 30 процентов, улучшает удержание смазки и снижает рабочую температуру коробки передач.

Ключевые эффекты обработки поверхности на производительность зубчатой ​​передачи:

• Трение и эффективность:Более гладкая поверхность снижает коэффициент трения между зацепляющимися зубьями, уменьшая потери мощности из-за скользящего контакта. Это особенно важно в высокоскоростных передачах, где потери на трение могут составлять значительную часть общих потерь мощности. Наша прецизионная передача с Ra 0,2 микрометра демонстрирует снижение трения на 25-35 процентов по сравнению с шестернями с Ra 0,8 микрометра.
• Износостойкость:Гладкие поверхности имеют меньше неровностей (микроскопических выступов), которые могут отколоться и действовать как абразивные частицы, вызывая тройной износ. Кроме того, более гладкая поверхность лучше удерживает смазочную пленку, предотвращая контакт металла с металлом и продлевая срок службы шестерни. В наших тестах на ускоренный износ наши Precision Gear показали на 50 процентов меньшую потерю веса, чем стандартные шестерни, после 10 миллионов циклов.
• Грузоподъемность:Качество поверхности влияет на толщину масляной пленки в эластогидродинамической (EHL) смазке. Более гладкая поверхность позволяет образовывать более толстую пленку, увеличивая несущую способность контакта зубьев шестерни. Это количественно определяется коэффициентом лямбда (λ), где более высокое значение указывает на лучшее разделение поверхностей. Наши прецизионные шестерни достигают коэффициента λ 2,0 или выше по сравнению с 1,2 для обычных зубчатых передач.
• Шум и вибрация:Шероховатость поверхности создает силы возбуждения во время зацепления, что может способствовать свисту шестерни и дребезжащему шуму. Уменьшая шероховатость поверхности, мы уменьшаем амплитуду этих сил возбуждения, что приводит к более тихой работе. В тесте с идентичными коробками передач наша Precision Gear произвела уровень шума на 8 дБ ниже, чем стандартная передача при 3000 об/мин.

Практический пример из ветроэнергетической отрасли подчеркивает важность обработки поверхности. Редукторы ветряных турбин работают с высоким крутящим моментом и подвержены переменным нагрузкам, что делает их подверженными микропиттингу, который возникает на дефектах поверхности. Крупный производитель ветряных турбин перешел на нашу систему Precision Gear с суперчистовой поверхностью (Ra 0,15 микрометра) и наблюдал снижение микропиттинга на 60 процентов после двух лет эксплуатации, что фактически удвоило интервал между капитальными ремонтами коробки передач с 5 до 10 лет. Это показывает, что инвестиции в превосходное качество поверхности могут привести к существенной экономии в эксплуатации.

Наша фабрика вРайдафон Технолоджи Груп Ко., Лимитедиспользует комбинацию шлифования и механического хонингования для достижения желаемого качества поверхности. В процессе механического хонингования используется керамический шлифовальный круг с точным контролем скорости подачи и колебаний, что позволяет получить поперечную штриховку, оптимальную для удержания смазки. Мы также предлагаем процесс микронаклейки для применений, требующих высокой устойчивости к растрескиванию, который создает слой сжимающих остаточных напряжений на поверхности зуба, сохраняя при этом гладкую поверхность. Наша метрологическая лаборатория оснащена интерферометром белого света, который измеряет шероховатость поверхности с нанометровым разрешением, гарантируя, что каждый механизм Precision Gear соответствует указанным стандартам качества поверхности. Приверженность качеству обработки поверхности является еще одним ключевым фактором, который отличает наши Precision Gear от стандартных коммерческих передач.

Какую роль играют материал и термическая обработка в точности зубчатых передач?

Выбор материала и процесс термообработки имеют основополагающее значение для достижения и поддержания точности высокоточного зубчатого колеса. Даже самая точная обработка приведет к тому, что шестерня потеряет свою точность, если материал деформируется во время термообработки или если материалу не хватает необходимой усталостной прочности и износостойкости. Высокоточные шестерни обычно изготавливаются из легированных сталей, таких как 20CrMnTi, 18CrNiMo7-6 или AISI 8620, которые обеспечивают хороший баланс прокаливаемости, ударной вязкости и обрабатываемости. Процесс термообработки — обычно цементация, закалка и отпуск — тщательно контролируется для достижения твердого корпуса (58–62 HRC) для обеспечения износостойкости при сохранении прочного сердечника (30–35 HRC) для амортизации. На заводе Raydafon Technology Group Co., Limited разработан запатентованный процесс термообработки, который сводит к минимуму деформацию до менее 5 микрометров, гарантируя сохранение точности шестерни после закалки.

Ключевые характеристики материалов и термической обработки наших прецизионных механизмов:

• Глубина корпуса и профиль твердости:Эффективная глубина корпуса (ECD) для наших прецизионных шестерен обычно составляет 0,8–1,2 мм для шестерен до модуля 5 с твердостью поверхности 58–62 HRC. Градиент твердости тщательно контролируется, чтобы обеспечить плавный переход от корпуса к сердечнику, предотвращая сколы или отслаивание поверхностного слоя.
• Прочность и прочность ядра:Материал сердцевины должен иметь достаточную прочность, чтобы выдерживать ударные нагрузки без разрушения. Твердость нашей сердцевины поддерживается на уровне 30-35 HRC, что обеспечивает хорошее сочетание прочности и пластичности. Предел прочности сердечника обычно составляет 900–1100 МПа, что позволяет механизму выдерживать перегрузки без катастрофического разрушения.
• Размер зерна и микроструктура:Мелкая, однородная зернистая структура необходима для стабильных свойств материала и предсказуемого отклика на термообработку. Наша сталь поставляется с сертифицированных заводов со строгим контролем размера зерна (ASTM 8 или выше). Конечная микроструктура после термообработки представляет собой отпущенный мартенсит с небольшим процентом остаточного аустенита (менее 5 процентов), что обеспечивает высокую усталостную прочность и стабильность.
• Контроль искажений:Термическая обработка неизбежно вызывает некоторые искажения, которые могут повлиять на точность передачи. Чтобы компенсировать эту деформацию, на нашем заводе используется сочетание закалки на прессе, закалки и токарной обработки. Мы также выполняем операцию рихтовки валов-шестерен, чтобы обеспечить концентричность в пределах 0,01 мм.

Тематическое исследование из аэрокосмического сектора иллюстрирует влияние материала и термической обработки на точность зубчатых колес. Производителю приводных систем самолетов потребовались механизмы, которые могли бы работать при температуре 150°C с высокой надежностью. Стандартные науглероженные шестерни потеряли точность из-за изменений размеров, вызванных закалкой при повышенных температурах. Мы разработали процесс вакуумной термообработки для нашей прецизионной передачи, который включал в себя многократный цикл отпуска для стабилизации остаточного аустенита, гарантируя, что передача сохранит свою точность даже после 1000 часов работы при 150°C. Такое решение позволило заказчику добиться необходимого срока службы без ущерба для производительности.

На нашем заводе действует комплексная программа контроля качества материалов и термической обработки. Каждая партия стали проверяется на химический состав с помощью оптического эмиссионного спектрометра, а также мы проводим испытания методом Джомини на закалку для проверки прокаливаемости. Во время термообработки мы используем термопары, прикрепленные к шестерне, для мониторинга профиля температуры в режиме реального времени, гарантируя, что шестерня нагревается и охлаждается с правильной скоростью. После термообработки мы проводим испытание на твердость каждой шестерни с помощью тестера Роквелла и берем по одной шестерне из каждой партии для микроструктурного исследования. Такой тщательный подход к материалу и термической обработке гарантирует, что наши прецизионные механизмы не только соответствуют заданной твердости и прочности, но и сохраняют точность на протяжении всего срока службы. Для клиентов с особыми требованиями мы также можем предоставить специальные покрытия, такие как DLC (алмазоподобный углерод) или азотирование, для дальнейшего повышения твердости поверхности и снижения трения.

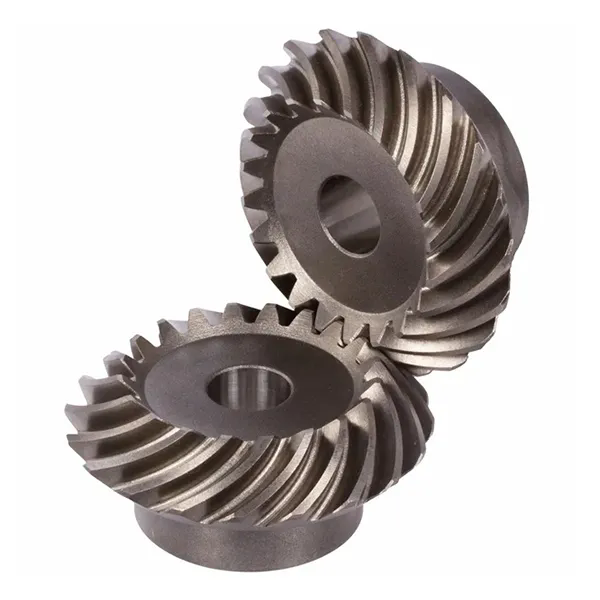

Каковы основные технические характеристики наших прецизионных механизмов?

Raydafon Technology Group Co., Limited производит широкий ассортимент высокоточных зубчатых передач для различных промышленных применений, включая автомобильную, аэрокосмическую, робототехнику и передачу энергии. В нашу линейку продукции входят прямозубые, косозубые, конические и планетарные передачи, доступные в размерах от модуля 0,5 до модуля 10 и диаметром до 800 мм. Вся наша продукция Precision Gear производится в соответствии со стандартами ISO 9001 и IATF 16949, а также соответствует требованиям ISO 1328, AGMA 2000 и DIN 3962. В таблице ниже приведены основные технические характеристики наших наиболее популярных конфигураций Precision Gear. Наш завод также может производить шестерни по индивидуальному заказу со специальными модификациями, такими как выпуклость профиля, выемка кончика и впадина корня, чтобы оптимизировать зубчатое зацепление для вашего применения.

В дополнение к стандартным характеристикам наш завод предлагает несколько дополнительных усовершенствований для дальнейшего улучшения характеристик передачи. К ним относятся глянцевая полированная поверхность (Ra < 0,1 мкм) для применений со сверхнизким трением, никелевое или химическое никелевое покрытие для защиты от коррозии, а также смазочное покрытие в виде сухой пленки для использования в вакууме. Для высокоскоростных применений мы предлагаем динамическую балансировку по стандарту ISO 1940 класса G1, а для применений с высоким крутящим моментом мы обеспечиваем дробеструйную обработку, чтобы увеличить усталостную прочность корня зуба до 30 процентов.

Наш процесс обеспечения качества для каждого прецизионного механизма включает 100-процентную проверку критических размеров с использованием современной координатно-измерительной машины (КИМ). Также мы проводим звуковые испытания зубчатых передач на специальном испытательном стенде для измерения шумовых и вибрационных характеристик зубчатого зацепления. Для клиентов с особыми требованиями мы можем предоставить полный отчет о проверке, который включает в себя: графики профиля зуба и спирали, диаграммы отклонения шага, измерения шероховатости поверхности, диаграммы профиля твердости и график анализа шума. Эта обширная документация гарантирует нашим клиентам полную уверенность в качестве и точности наших зубчатых передач. Благодаря нашим обширным производственным возможностям и строгому контролю качества наш завод Raydafon Technology Group Co., Limited является вашим надежным партнером в области высокоточных зубчатых передач.

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между прецизионным механизмом и стандартным механизмом?

Ответ: Основное различие заключается в уровне точности и последовательности. Прецизионные шестерни изготавливаются с более жесткими допусками на профиль зубьев, спираль, шаг и концентричность, обычно соответствующие стандарту ISO 1328, класс 5 или выше, тогда как стандартные шестерни могут достигать только класса 7 или 8. Прецизионные шестерни также имеют превосходное качество поверхности (Ra < 0,4 мкм по сравнению с 0,8–1,2 мкм для стандартных шестерен) и часто изготавливаются из материалов более высокого качества с более совершенными процессами термообработки. Эти различия приводят к снижению шума, повышению эффективности и увеличению срока службы в требовательных приложениях. В компании Raydafon Technology Group Co., Limited продукция Precision Gear разработана с учетом самых строгих требований к производительности в таких отраслях, как аэрокосмическая промышленность и робототехника.

Вопрос 2. Как измерить точность высокоточного механизма?

Ответ: Точность высокоточного зубчатого колеса измеряется с помощью специализированного метрологического оборудования, такого как зубоизмерительный центр (GMC) или координатно-измерительная машина (КИМ) с программным обеспечением для проверки зубчатых колес. Эти машины измеряют ключевые параметры, включая отклонение профиля, отклонение спирали, погрешность шага и биение, предоставляя подробные диаграммы и числовые данные. На нашем заводе мы используем зубоизмерительный центр Klingelnberg P 65 для шестерен диаметром до 300 мм и КИМ Wenzel для шестерен большего размера. Все измерения проводятся в среде с контролируемой температурой (20°C +/- 0,5°C) для устранения эффектов теплового расширения. Мы предоставляем подробный отчет о проверке каждого механизма, документируя достигнутые уровни точности.

Вопрос 3. Какой материал лучше всего подходит для высокоточного механизма?

Ответ: Оптимальный материал зависит от конкретного применения, но обычно выбирают 20CrMnTi, 18CrNiMo7-6 и AISI 8620. Эти легированные стали обладают хорошей прокаливаемостью и ударной вязкостью. Для применений, требующих чрезвычайной износостойкости, мы также можем использовать азотированные стали, такие как 42CrMo4. Наш завод в Raydafon Technology Group Co., Limited проводит тщательный анализ условий эксплуатации (нагрузка, скорость, температура, смазка), чтобы рекомендовать лучший материал для вашего прецизионного механизма. В некоторых случаях мы также предлагаем цементацию в сочетании с окончательным твердым шлифованием для достижения максимально возможной твердости (62 HRC) при сохранении прочности сердцевины.

Вопрос 4: Можно ли отремонтировать высокоточную передачу, если она повреждена?

Ответ: Во многих случаях поврежденную высокоточную шестерню можно отремонтировать с помощью таких процессов, как шлифовка шестерни, повторное профилирование поверхности или локальный ремонт сварными швами с последующей повторной механической обработкой. Однако целесообразность ремонта зависит от степени повреждения и остаточного ресурса шестерни. Наш завод предлагает комплексные услуги по ремонту продукции Precision Gear, включая перешлифовку, коррекцию профиля зубьев и нанесение покрытия на поверхность. Мы также проводим оценку структурной целостности, чтобы определить, можно ли безопасно вернуть оборудование в эксплуатацию. В некоторых случаях может быть более рентабельно заменить механизм на новый, и мы можем посоветовать лучший вариант действий на основе нашей оценки.

Вопрос 5: На какое время я могу рассчитывать при заказе высокоточного редуктора по индивидуальному заказу?

Ответ: Время изготовления индивидуального высокоточного редуктора зависит от его сложности, материала, требований к термообработке и количества. Для стандартных модулей и материалов наша фабрика обычно предлагает срок поставки от 6 до 8 недель для небольших партий (1-10 штук). Для больших партий или более сложных спецификаций (например, сверхточный класс 3–4, специальные покрытия) время выполнения заказа может увеличиться до 10–12 недель. Мы предоставляем варианты ускоренного производства для срочных проектов. В Raydafon Technology Group Co., Limited мы поддерживаем гибкий график производства и можем предоставить точную оценку времени выполнения заказа после получения ваших подробных спецификаций оборудования. Мы также предлагаем консультационные услуги по проектированию, чтобы оптимизировать ваше оборудование для повышения технологичности и сокращения времени выполнения заказа.

Вывод: прецизионные механизмы – основа надежной передачи энергии

Высокоточные зубчатые колеса отличаются сочетанием ключевых характеристик: исключительной точностью зубьев (профиля, винтовой линии и шага), превосходной чистотой поверхности, тщательно подобранными материалами с оптимизированной термической обработкой и строгим контролем качества. В совокупности эти характеристики обеспечивают низкий уровень шума, высокую эффективность, длительный срок службы и надежную передачу энергии в самых требовательных приложениях. На заводе Raydafon Technology Group Co., Limited мы овладели искусством и наукой производства высокоточных зубчатых передач, используя самое современное оборудование, передовую метрологию и стремление к постоянному совершенствованию. Наш обширный ассортимент продукции, возможности индивидуальной настройки и специализированная техническая поддержка делают нас надежным партнером в области решений для зубчатых передач в различных отраслях.

Вы ищете высокоточный механизм, который точно соответствует вашим требованиям к производительности?Свяжитесь с Raydafon Technology Group Co.,Limited сегоднядля подробной консультации по снаряжению. Укажите характеристики вашего редуктора и условия эксплуатации, и наша команда инженеров спроектирует и изготовит прецизионный механизм, который превзойдет ваши ожидания. Мы предлагаем бесплатный анализ конструкции редуктора, конкурентоспособные цены и быструю доставку в любое место.Запросите бесплатную консультацию по прецизионному оборудованию прямо сейчас в компании Raydafon Technology Group Co., Limited и оцените качество и надежность наших решений по прецизионному оборудованию.
