Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Сельскохозяйственные приводные системы Raydafon

Производитель сельскохозяйственных редукторов для культиваторов, косилок, сеялок и кормосмесителей

Raydafon производит сельскохозяйственные редукторы для орудий, которые действительно выполняют работу: мотокультиваторов, цеповых косилок, газонокосилок, разбрасывателей удобрений, сеялок, кормосмесителей TMR и пресс-подборщиков. Каждый агрегат производится на нашем собственном заводе, начиная от литья корпуса и нарезки зубчатых колес, заканчивая термообработкой, сборкой и обкаточными испытаниями, в соответствии с системой качества ISO 9001.

Покупатели приходят к нам с номиналом ВОМ трактора, чертежом орудия, образцом вышедшей из строя коробки передач или просто рабочим состоянием. Мы подтверждаем передаточное число, класс крутящего момента, интерфейс ввода/вывода и ориентацию корпуса, а затем производим производство в соответствии с этой спецификацией.

100–2000 Н·мДиапазон выходного крутящего момента
540/1000 об/минСтандартный вход ВОМ
96%+Эффективность передачи
15 днейВремя выполнения образца
Обзор продукта

Что производит Райдафон

Raydafon специализируется на системах зубчатых передач для сельского хозяйства. Текущий ассортимент включает в себя редукторы для газонокосилок, редукторы для цеповых косилок (редукторы для боковых измельчителей травы), редукторы для мотоблоков, редукторы для косилок и специальные редукторы для удобрений и посевной техники. Каждая форма корпуса, набор шестерен и выходной фланец разработаны с учетом конкретных условий работы агрегата, а не копируются из общего каталога.

  • Компактный корпус, стабильная передача— косозубые или цилиндрические шестерни из высококачественной легированной стали, низкий уровень шума, минимальная вибрация, увеличенный механический срок службы.
  • Высокий выходной крутящий момент для суровых условий— конструкция большого модуля с закаленными поверхностями зубьев, подходящая для тяжелых нагрузок, скользких и пыльных грунтов: густая трава, опушки леса, склоны и гравий.
  • Несколько монтажных интерфейсов— стандартный входной вал отбора мощности (1–3/8 дюйма Z6/Z21) с различными формами выходных фланцев, подходящих для различных моделей орудий.
  • Конструкция, не требующая особого ухода— оптимизированная внутренняя смазка с окном уровня масла и сапуном, позволяющая сократить частоту ежедневного технического обслуживания.
  • Полная поддержка настройки— Обслуживание OEM и ODM в отношении соотношения сторон, направления монтажа, формы входа/выхода и конструкции корпуса. Образцы доставляются в течение 15 дней.

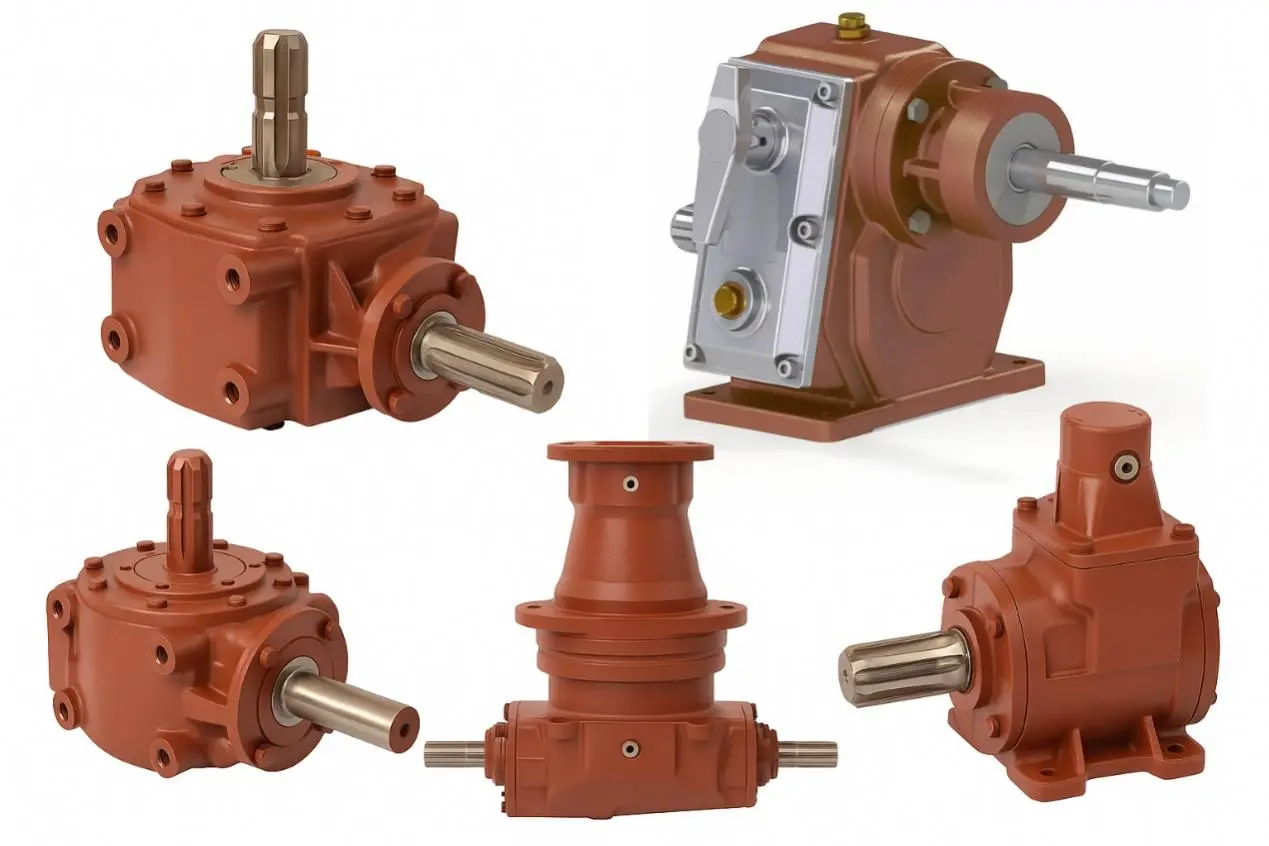

Agricultural gearbox manufactured by Raydafon
Ассортимент сельскохозяйственных редукторов Raydafon — корпуса отлиты и обработаны на месте, комплекты шестерен производятся и подвергаются термообработке на месте.

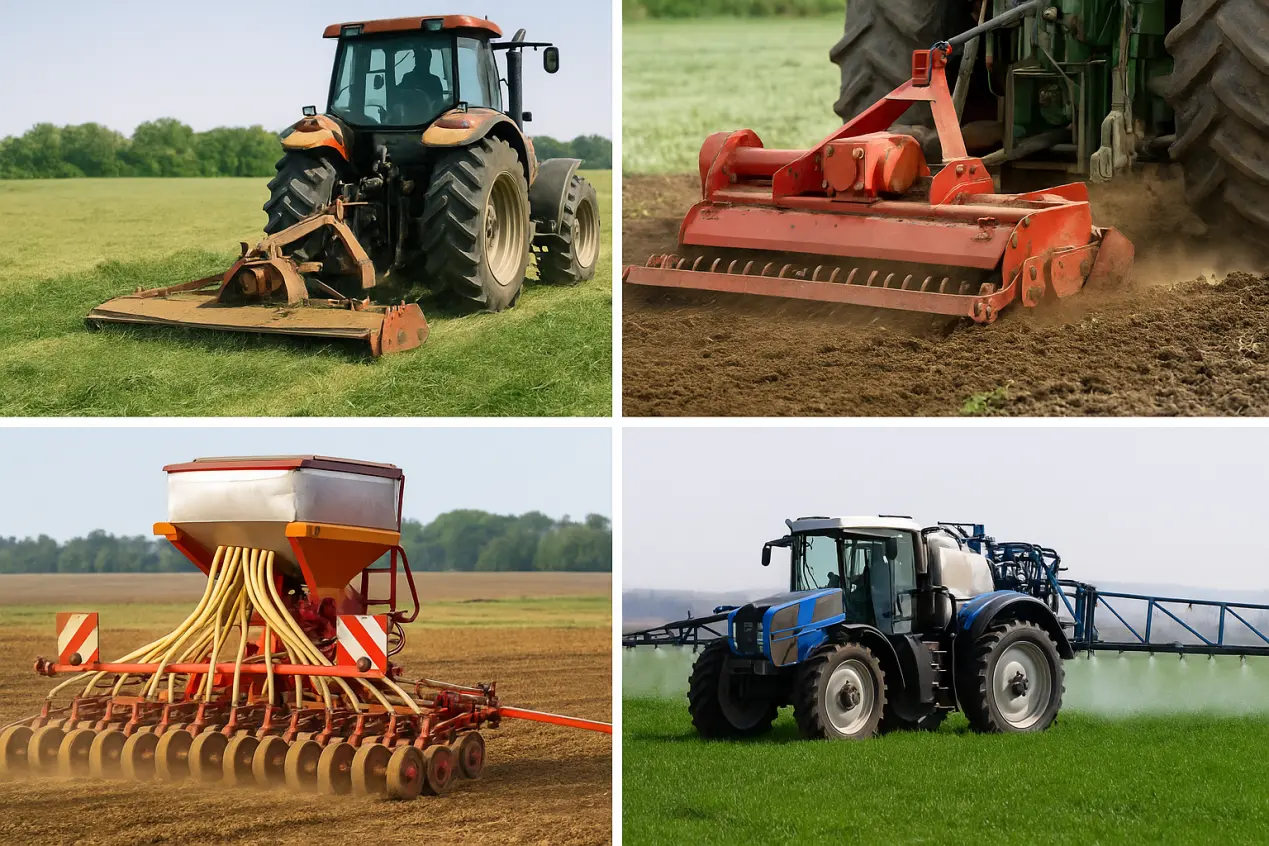

Продукция Raydafon широко используется на тракторах малого и среднего размера, навесных сельскохозяйственных орудиях, особенно на сельскохозяйственной технике с высокими техническими характеристиками для европейского и американского рынков. Устройства находятся в эксплуатации в Германии, Италии, США и Бразилии у местных брендов и крупных OEM-производителей. Мы поставляем единичные изделия, а также серийное производство и долгосрочные соглашения на поставку.

Помимо сельскохозяйственных редукторов, Raydafon производит прецизионные детали трансмиссии, в том числепластиковые шестерни, конические шестерниивинтовые шестернидля промышленной автоматизации, пищевого оборудования и медицинского оборудования, поэтому несколько вспомогательных компонентов можно получить от одного поставщика.

Руководство по выбору

Как выбрать сельскохозяйственную коробку передач, подходящую для работы

Цена и внешний вид — неправильные отправные точки. Прослужит ли коробка передач сезон или десятилетие, зависит от того, насколько хорошо она соответствует орудию, трактору и почве, на которой работает. Четыре приведенных ниже критерия охватывают вопросы, которые наши инженеры задают практически по каждому запросу.

  1. Сначала подтвердите тип приложения Категория агрегата определяет всю конструкцию. Редукторы газонокосилок нуждаются в высокой скорости работы и ударопрочности. Редукторы румпеля и поворотного рычага подчеркивают крутящий момент и прочность конструкции. В сеялках и опрыскивателях используются более легкие конструкции, к которым предъявляются повышенные требования к эффективности трансмиссии и удобству обслуживания.
  2. Сопоставьте параметры монтажа и привода Входная скорость и выходное передаточное число должны соответствовать ВОМ трактора. Диаметр входного и выходного вала и тип соединения должны быть совместимы с существующим интерфейсом отбора мощности. Расстояние между монтажными отверстиями и направление установки должны обеспечивать плотную посадку на раму орудия. Необходимо подтвердить направление вращения, чтобы избежать движения орудия назад.
  3. Проверка материала и обработки В качественных сельскохозяйственных редукторах используются корпуса из ковкого чугуна с внутренними шестернями из легированной стали, например 20CrMnTi, цементированной и закаленной для обеспечения износостойкости. В пыльных или грязных условиях работы уплотнительная конструкция должна быть специально усилена, чтобы предотвратить вытекание смазочного масла и попадание песка внутрь.
  4. Проверьте несущую способность крутящего момента Проверьте максимальный выходной крутящий момент коробки передач в зависимости от фактической нагрузки на орудие, особенно при операциях с высокими нагрузками, таких как глубокая обработка почвы и стрижка тяжелой травы. Редукторы для тяжелых условий эксплуатации следует отдавать предпочтение более легким агрегатам, которые будут перегреваться и рано выходить из строя.
  5. Учитывайте удобство обслуживания Сельскохозяйственная техника работает на открытом воздухе непрерывно. Коробку передач с окном для наблюдения за уровнем масла и легкодоступным отверстием для слива масла значительно проще обслуживать, а доступность запчастей имеет такое же значение, как и первоначальная спецификация.
Agricultural gearbox selection and matching
Согласование передаточного числа, интерфейса ВОМ и схемы монтажа перед производством позволяет избежать наиболее распространенных проблем при установке в полевых условиях.
Данные о производительности

Максимальный крутящий момент и диапазон скоростей сельскохозяйственных коробок передач Raydafon

Грузоподъемность – это единственный фактор, от которого зависит, выдержит ли орудие длительный сезон работы с высокими нагрузками. Компания Raydafon разработала серию коробок передач от легких до тяжелых условий эксплуатации, охватывающую весь спектр навесного оборудования. Каждое устройство проходит нагрузочное тестирование перед отправкой с завода.

Покрытие выходного крутящего момента

Легкая серия 100–300 Н·м Опрыскиватели, сеялки и легкое оборудование, где вес и эффективность имеют наибольшее значение.
Средняя серия 500–900 Н·м Косилки и культиваторы непрерывно работают в смешанных полевых условиях.
Серия для тяжелых условий эксплуатации До 1500 Н·м Пресс-подборщики, смесители удобрений и дробилки, работающие в устойчивых циклах с высокими нагрузками.
Специальный Пиковая нагрузка 2000+ Н·м Экстремальные условия работы и сложные условия, требующие максимального крутящего момента.
Стандартный вход ВОМ 540/1000 об/мин Совместим с основными выходными интерфейсами ВОМ тракторов по всему миру.
Высокоскоростной заказной До 2000 об/мин Для высокопроизводительных тракторов и силовых машин, требующих более высоких входных скоростей.

Скорость и эффективность

Выходная скорость зависит от выбранного передаточного отношения, диапазон выходной мощности составляет от нескольких десятков до нескольких сотен об/мин в зависимости от модели. Шестерни отшлифованы с высокой точностью и имеют оптимизированную форму зубьев, что обеспечивает плавное зацепление на высокой скорости, обеспечивая эффективность передачи выше 96% и контроль рабочего шума ниже 72 дБ.

96%+ Эффективность <72 дБ Шум ВОМ 540 об/мин ВОМ 1000 об/мин 2000 об/мин Высокоскоростной Нагрузочное тестирование

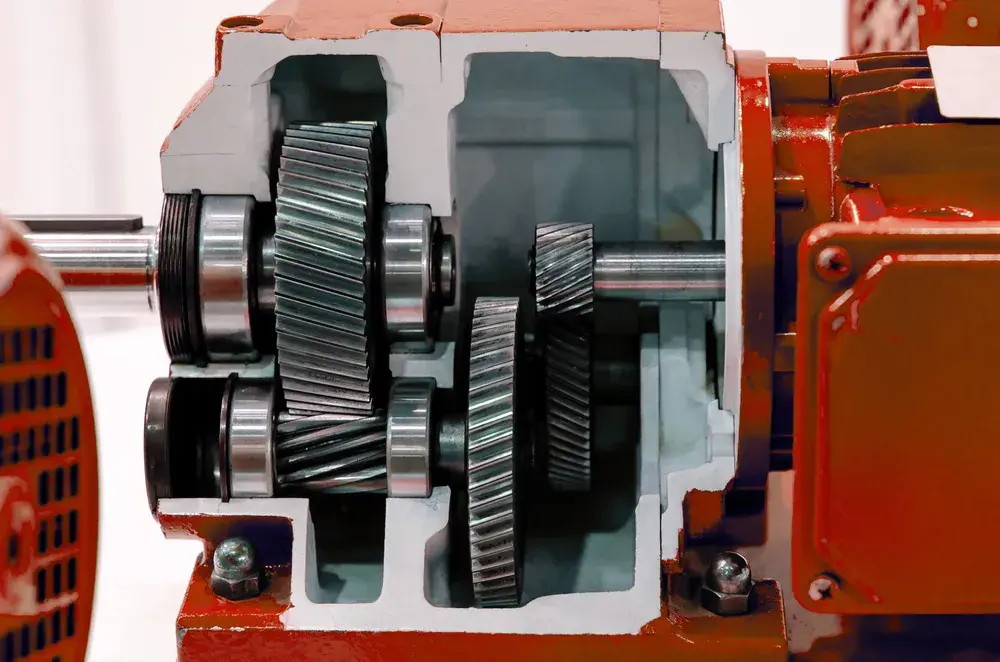

Raydafon agricultural gearbox torque and speed range
Перед отправкой каждый редуктор подвергается нагрузке и испытаниям на обкатку, чтобы подтвердить соответствие характеристик несущей способности спецификации заказчика.
Удобство обслуживания

Легко ли разобрать и отремонтировать коробку передач сельскохозяйственной техники?

При ежедневном использовании коробка передач со временем изнашивается, начинает течь масло или издавать ненормальный шум. В этот момент важно то, как быстро устройство можно будет открыть, проверить и снова ввести в эксплуатацию. Редукторы Raydafon созданы с учетом этой практической реальности: они компактны в целом, но их легко разобрать и восстановить.

  • Модульная конструкция— входной вал, выходной вал, шестерня и корпус собраны из стандартизированных деталей. Для большинства работ по разборке и сборке достаточно обычных инструментов.
  • Простой корпус и четкое расположение болтов— Корпус представляет собой симметричную разборную чугунную конструкцию с беспрепятственными, хорошо расположенными болтами. Последовательно ослабьте их, чтобы открыть крышку и осмотреть внутренние детали.
  • Высокая общность деталей— шестерни, сальники и подшипники стандартного размера и взаимозаменяемы. Запасные части заказываются по номеру детали без индивидуального изготовления.
  • Поставляемая документация— каждый редуктор поставляется с детальной схемой и инструкциями по разборке, в которых указаны номера деталей, последовательность сборки и меры предосторожности для ремонта собственными силами или удаленной поддержки нашей технической командой.
  • Рекомендуемый интервал проверки— проверяйте износ сальника через каждые 500 часов работы и осматривайте поверхность зацепления шестерни на предмет чрезмерного износа или задиров. Своевременное лечение значительно продлевает срок службы.

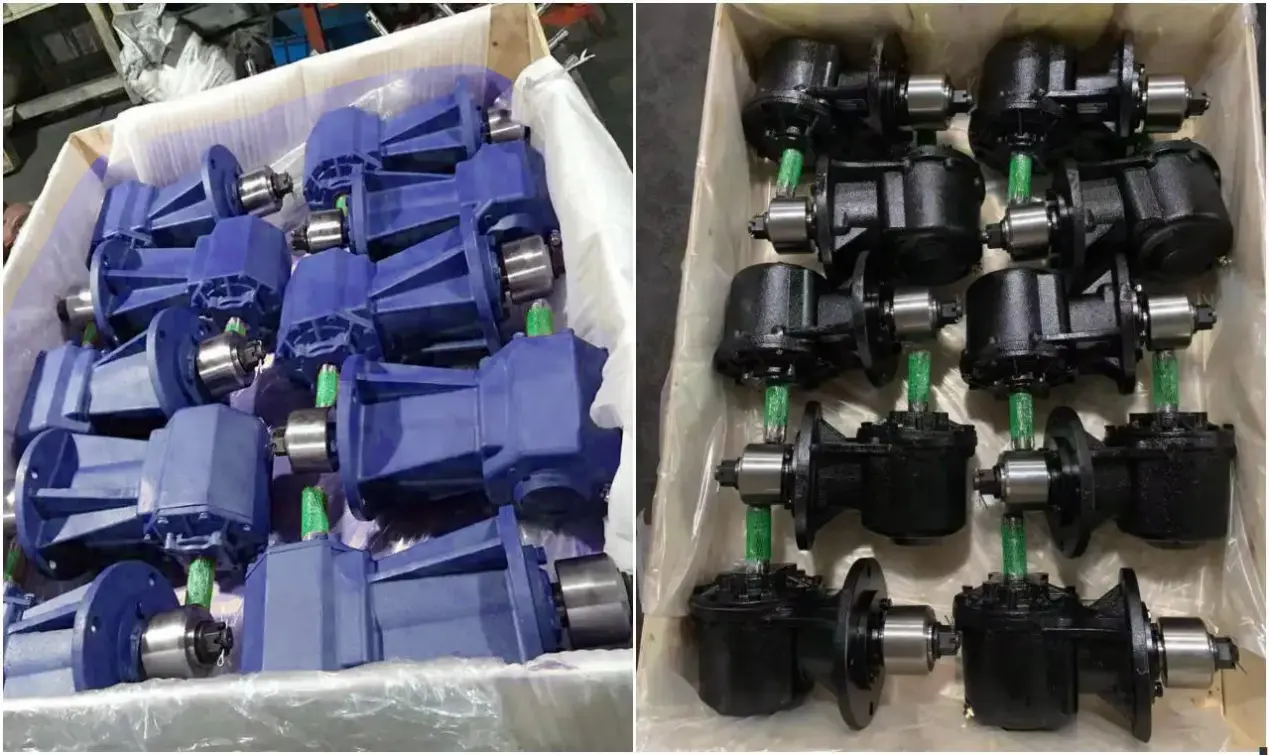

Agricultural gearbox disassembly and maintenance
Модульная конструкция со стандартизированными внутренними деталями упрощает обслуживание на местах и ​​позволяет прогнозировать затраты на замену деталей.

Что мы рекомендуем операторам автопарков

Держите на складе один запасной сальник и комплект подшипников для каждой модели коробки передач. При 500-часовом цикле проверки это превращает поломку в середине сезона в ремонт в тот же день, что обычно является разницей между сохранением окна сбора урожая и его потерей.

Вопросы покупателя

Часто задаваемые вопросы о сельскохозяйственных редукторах

Какую информацию мне нужно отправить для получения предложения по коробке передач?

Отправьте тип орудия, скорость ВОМ трактора, требуемую выходную скорость или передаточное число, максимальный рабочий крутящий момент, размеры входного и выходного вала, расстояние между монтажными отверстиями и направление установки. Чертеж, образец фотографии или номер детали значительно ускоряют подтверждение.

Можете ли вы построить коробку передач для замены конкретной марки?

Да. Мы регулярно производим сменные редукторы, соответствующие установленным моделям, включая редукторы кормосмесителей, совместимые с Comer и аналогичными моделями. Отправьте оригинальный номер детали или чертеж с размерами, и мы подтвердим соответствие перед производством.

Каков срок изготовления образца коробки передач, изготовленной по индивидуальному заказу?

Изготовленные по индивидуальному заказу образцы обычно доставляются примерно в течение 15 дней, в зависимости от сложности корпуса и требований к зубчатой ​​резке. Сроки объемного производства подтверждаются вместе с ценовым предложением.

Как вы удовлетворяете требования к смазке и техническому обслуживанию?

Каждая коробка передач снабжена окном уровня масла и сапуном. Мы рекомендуем проверять состояние сальника каждые 500 часов работы и проверять поверхность зацепления шестерни на предмет износа. Подробные инструкции по техническому обслуживанию поставляются с каждым устройством.

Поставляете ли вы помимо коробки передач другие компоненты трансмиссии?

Да. Райдафон также производитКарданные валы, планетарные редукторы, червячные редукторы, прецизионные шестерни игидравлические цилиндры, поэтому полная трансмиссия навесного оборудования может быть получена от одного поставщика.

Можете ли вы поставлять серийное производство и заключать долгосрочные соглашения?

Да. Мы поддерживаем закупки единичных экземпляров, а также крупномасштабную индивидуальную настройку и долгосрочные соглашения о поставках. Свяжитесь с нами и сообщите свои годовые объемы и необходимые спецификации, чтобы обсудить условия.

Получите ценовое предложение на сельскохозяйственный редуктор

Отправьте нам тип вашего орудия, скорость ВОМ, передаточное число, требуемый крутящий момент и сведения о монтаже. Raydafon подтвердит спецификацию, порекомендует соответствующую серию и отправит предложение с указанием времени выполнения заказа. Руководства по выбору и таблицы технических параметров предоставляются по запросу.

Продукция
View as

Коробка передач для удобрений EP190-R3 для вещателя удобрений

Коробка передач для удобрений EP190-R3 для вещателя удобрений

Как китайский производитель и поставщик, мы сделали эту коробку передач на нашей собственной фабрике. Он специально адаптирован для модели EP190-R3. Коэффициент скорости 5,8: 1 - это правильно. Утолщенная чугунная коробка не боится 300 кг удобрений. Коробка передач для сеялки для удобрений EP190-R3 для вещателя удобрений-все «забиты» при высокочастотном гашении, а поверхность зуба достаточно твердая, чтобы противостоять тесту износа HRC55. Трение частиц и ударов в поле при распространении удобрений не повлияют на производительность наших продуктов. Цена доступна прямо с завода!
Коробка передач для удобрений EP35 для вещателя удобрений

Коробка передач для удобрений EP35 для вещателя удобрений

Будучи профессиональным производителем и поставщиком в Китае, собственная фабрика Рэйдафона гениально создала коробку передач сеялки для удобрений EP35 для вещателя удобрений, которая создана специально для разбрасывателей удобрений! Продукт подходит для моделей разбрасывателя удобрений, а соотношение скорости точно соответствует серии EP35. Коробка изготовлена из высокопрочного алюминиевого сплава, который является легким, но имеет сильное воздействие и может выдержать 8 часов непрерывной высокоинтенсивной работы. Передача нитрий, с поверхностной твердостью HV700 и увеличением устойчивости к износу на 50%. От исследований и разработок и производства до инспекции качества и отгрузки, мы контролируем весь процесс и предоставляем вам эффективные и долговечные решения для передачи удобрений по очень конкурентной цене!
Редуктор кормосмесителя для смесителя TMR EP-RMG

Редуктор кормосмесителя для смесителя TMR EP-RMG

Являясь мощным производителем и поставщиком в Китае, компания Raydafon производит на собственном заводе редуктор кормосмесителя для смесителя TMR EP RMG, специально разработанный для точного кормления! Продукт подходит для смесителей TMR серии EP RMG с соотношением скоростей от 3:1 до 12:1. Корпус короба изготовлен из утолщенного чугуна и выдерживает 10-тонную нагрузку по смешиванию кормов. Шестерни науглерожены и закалены, твердость поверхности зубьев достигает HRC58, а износостойкость повышена на 40%. Внутри он оснащен импортными подшипниками, обеспечивающими 24-часовую непрерывную работу без заклинивания. От исследований и разработок до сборки, мы строго контролируем качество на протяжении всего процесса и предоставляем эффективные и стабильные решения по трансмиссии для ранчо по очень конкурентоспособной цене!
Сменный редуктор кормосмесителя Comer

Сменный редуктор кормосмесителя Comer

Произведенная компанией Raydafon замена редуктора кормосмесителя C3A, используемого в смесителях и кормораздатчиках TMR. Рассчитан на входную скорость 540 об/мин и входную мощность до 92 кВт, входные и выходные соединения со шлицами Z20 1-3/4 дюйма и стандартную монтажную схему C3A. Корпус чугунный; шестерни науглерожены и закалены до HRC55 или выше для обеспечения износостойкости и ударопрочности, а импортные высокоскоростные подшипники несут нагрузку смешивания при непрерывной повседневной работе. Для этого шаблона доступны соотношения 1:1 и 1,8:1. Совместим с кормосмесителями таких производителей, как Aksa, DAF Agro, Falke Maschinenbau, Euromilk и Metal-Fach. Comer и C3A являются товарными знаками Comer Industries; Raydafon является независимым производителем и не связан с ним. Отправьте свое соотношение и фотографию старой паспортной таблички для подтверждения установки и расчета цены в течение 24 часов.
В качестве надежного производителя и поставщика Сельскохозяйственная коробка передач в Китае наши продукты прошли сертификацию CE. Если вы хотите купить качественные продукты, свяжитесь с нами.
