Как прецизионные винтовые шестерни снижают шум и вибрацию?

Представьте себе, что вы стоите рядом с высокоскоростным промышленным редуктором, работающим со скоростью 3000 об/мин. Если он оснащен прямозубыми шестернями, звук будет отчетливым, пронзительным воем (почти визгом), который может быть физически неудобным. Этот шум не просто раздражает; это звуковой сигнал удара, трения и вибрации, который сигнализирует о потере энергии и потенциальном износе. Теперь представьте себе тот же редуктор, оснащенный прецизионными косозубыми шестернями. Звук становится ровным, приглушенным гулом — почти шепотом. Эта существенная разница является результатом фундаментального геометрического различия между тем, как косозубые и прямозубые шестерни передают мощность. ВРайдафон Технолоджи Груп Ко., Лимитед, наша фабрика занимается производствомПрецизионный механизмпродукции уже более двух десятилетий, и мы видели, как переход от прямозубой к винтовой геометрии преобразовал отрасли промышленности от автомобильной до аэрокосмической. В этой статье будут рассмотрены инженерные принципы, которые позволяют прецизионным косозубым шестерням снижать шум и вибрацию, выходя за рамки простых описаний и изучая физику контакта зубьев, математику коэффициентов перекрытия и точность изготовления, необходимую для реализации этих преимуществ.

Шум и вибрация, создаваемые зубчатыми парами, являются результатом двух основных механических явлений: ударного возбуждения в момент зацепления зубьев и периодического изменения жесткости зацепления при входе и выходе зубьев из контакта. Цилиндрические шестерни с зубьями, которые входят в зацепление одновременно по всей ширине поверхности, создают внезапную импульсивную нагрузку, вызывающую высокочастотную вибрацию и шум. В отличие от этого, косозубые прецизионные шестерни имеют зубья, срезанные под углом к ​​оси шестерни. Этот угол приводит к тому, что зацепление зубьев становится прогрессивным — перекатывающимся и скользящим контактом, который начинается на одном конце зуба и перемещается по ширине поверхности. Такое прогрессивное взаимодействие устраняет «ударный» эффект одновременного контакта, значительно уменьшая ударные силы, вызывающие шум. В следующих разделах мы подробно рассмотрим это явление, оценив преимущества по ключевым параметрам, таким как коэффициент контакта и поперечное перекрытие, а также изучив передовые технологии производства, которые обеспечивают реализацию этих теоретических преимуществ на практике.

Оглавление

• 1. Что такое прецизионные косозубые передачи?
• 2. Почему прогрессивное зацепление зубьев снижает ударный шум?
• 3. Как более высокий коэффициент перекрытия обеспечивает плавную передачу крутящего момента?
• 4. Как точность производства сводит к минимуму вибрационное возбуждение?
• 5. Как выбор материала и обработка поверхности улучшают демпфирование?
• Часто задаваемые вопросы (FAQ)
• Заключение

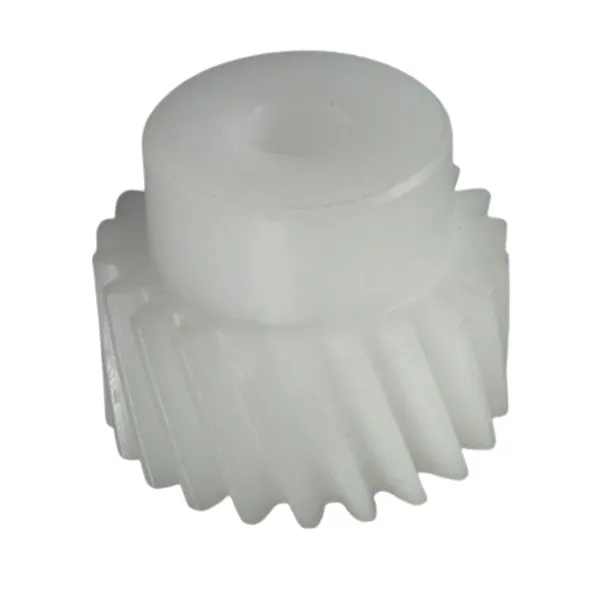

Что такое прецизионные косозубые передачи?

Чтобы понять, как прецизионные косозубые передачи достигают превосходных характеристик шума и вибрации, мы должны сначала получить четкое представление о том, что они из себя представляют и чем они отличаются от других типов передач. Представьте себе стандартную цилиндрическую шестерню — зубья прямые и параллельны оси вращения шестерни. Когда две прямозубые шестерни входят в зацепление, зубья входят в зацепление по линии, которая проходит по всей ширине поверхности обеих шестерен одновременно. Это «линейный контакт», который происходит внезапно, при этом полная нагрузка применяется мгновенно, когда пара зубьев входит в зацепление. Теперь представьте, что вы берете прямозубую шестерню и нарезаете ее зубья под углом к ​​оси, как резьбу на винте. Это косозубая шестерня. Наклонные зубья создают совершенно другую динамику взаимодействия: вместо внезапного появления полной линии контакта, точка контакта начинается на одном конце зуба и постепенно перемещается по ширине поверхности по мере вращения шестерни.

Угол винтовой линии — обычно от 8° до 30° для большинства промышленных применений — является определяющим геометрическим параметром косозубой передачи. Этот угол дает значительное инженерное преимущество: постепенное зацепление зубьев снижает скорость приложения нагрузки, сводя к минимуму ударные силы, генерирующие шум и вибрацию. Более того, косозубая передача всегда имеет в контакте в любой момент более одной пары зубьев, что распределяет нагрузку на большую площадь поверхности и сглаживает общую передачу крутящего момента. Эти преимущества настолько существенны, что прецизионные косозубые передачи стали выбором по умолчанию для применений, где плавность и бесшумность имеют первостепенное значение — от автомобильных трансмиссий и ветряных турбин до робототехники и точного оборудования. В портфолио Precision Gear компании Raydafon преобладают винтовые конструкции, углы спирали которых оптимизированы в результате обширных испытаний для каждого конкретного применения.

Однако винтовая геометрия создает сложность: расположенные под углом зубья создают осевую осевую силу, которой необходимо управлять, обычно с помощью упорных подшипников или с помощью двухспиральных (елочных) зубчатых колес. Эта дополнительная сложность — небольшая цена за значительное улучшение уровня шума, вибрации и несущей способности. Наш завод разработал запатентованные конструкции подшипников и конфигурации корпусов, которые эффективно справляются с этими осевыми нагрузками, гарантируя, что наши прецизионные косозубые передачи обеспечивают свои преимущества без ущерба для надежности системы. В следующем разделе мы «замедленно» рассмотрим зацепление зубьев, сравнивая динамику удара прямозубых и косозубых шестерен, чтобы понять причины их шумовых характеристик.

Почему прогрессивное зацепление зубов снижает ударный шум?

Чтобы оценить эффект снижения шума косозубых шестерен, мы должны сначала понять механизм создания шума в прямозубых шестернях. Представьте себе две прямозубые шестерни, сцепившиеся на высокой скорости. По мере вращения шестерен пара зубьев приближается к зацеплению. В момент соприкосновения передних кромок внезапно нагружается вся ширина торца пары зубьев. Это создает резкую импульсивную силу, которая распространяется через корпус шестерни в опорную конструкцию. Импульс возбуждает широкий спектр частот вибрации, многие из которых попадают в слышимый диапазон. Это источник характерного «визга» прямозубых шестерен — это, по сути, звук удара металла о металл, повторяющийся тысячи раз в минуту. Энергия этого воздействия также способствует износу, точечной коррозии и усталости, сокращая срок службы зубчатой ​​пары.

Теперь представьте себе пару прецизионных винтовых шестерен в замедленном режиме. Зацепление зубьев начинается не с внезапного линейного контакта, а с точечного контакта в одном углу зуба. Когда шестерня вращается, эта точка контакта перемещается по диагонали по ширине лица, прокладывая путь от передней кромки к задней кромке. Это процесс «поступательного взаимодействия», а не «воздействующего взаимодействия». Нагрузка прикладывается постепенно в течение всего цикла взаимодействия, а не мгновенно. Такое постепенное приложение нагрузки значительно снижает пиковую силу, передаваемую на корпус шестерни, что, в свою очередь, снижает амплитуду вибрации и возникающий в результате шум. На нашем заводе были проведены обширные сравнительные испытания, и результаты оказались неизменными: прецизионная винтовая передача с одинаковым размером и количеством зубьев обычно создает на 8–12 дБ меньше шума, чем прямозубая, что соответствует снижению воспринимаемой громкости более чем на 80 %.

Чтобы представить это в перспективе, рассмотрим следующее сравнение основных параметров зацепления прямозубых и косозубых передач в аналогичных условиях эксплуатации. Эти значения основаны на испытаниях, проведенных на нашем заводе с использованием стандартизированного испытательного стенда и последовательного набора рабочих параметров (3600 об/мин, крутящий момент 50 Н·м).

Коэффициент динамической нагрузки, показанный в таблице, является мерой того, насколько фактическая нагрузка превышает номинальную из-за ударных воздействий. Коэффициент 1,8 для прямозубых зубчатых колес означает, что на зубья воздействует почти в два раза большее усилие, чем можно было бы предсказать с помощью простого статического анализа, что является существенным фактором ускоренного износа и усталости. Уменьшенный коэффициент динамической нагрузки косозубых передач объясняет, почему они не только работают тише, но и служат дольше. В Raydafon мы разрабатываем винтовые редукторы Precision Gear с оптимизированными углами спирали, чтобы минимизировать динамические нагрузки для каждого конкретного применения. Это не универсальный параметр; Угол спирали, который хорошо подходит для низкоскоростного применения, может быть неоптимальным для высокоскоростного.

Как более высокий коэффициент перекрытия обеспечивает плавную передачу крутящего момента?

Постепенное зацепление спиральных зубов – это только половина дела. Другим, не менее важным фактором является концепция «коэффициента перекрытия» или «коэффициента контакта», которая количественно определяет среднее количество пар зубов, находящихся в контакте в любой данный момент. В прямозубой передаче коэффициент контакта обычно составляет от 1,3 до 1,6. Это означает, что в среднем только одна или полторы пары зубьев разделяют нагрузку в данный момент времени. Когда пара зубьев выходит из сетки и входит следующая пара, наступает короткий момент, когда количество контактирующих зубьев падает, вызывая колебания жесткости сетки. Эти колебания являются основным источником вибрации в системах прямозубых зубчатых колес: шестерня «вибрирует», когда нагрузка передается от одной пары зубьев к другой.

Напротив, винтовая прецизионная передача имеет гораздо более высокий общий коэффициент контакта. Это связано с тем, что общий коэффициент контакта представляет собой сумму коэффициента поперечного контакта (такого же, как у прямозубой шестерни) и коэффициента перекрытия, который определяется углом спирали. Коэффициент перекрытия – это осевое перекрытие пар зубьев по ширине грани. Для хорошо спроектированной косозубой передачи коэффициент перекрытия обычно составляет 1,0 или больше, а это означает, что общий коэффициент контакта часто находится в диапазоне от 2,0 до 2,5. Это означает, что в среднем в любой момент времени в контакте находится от двух до двух с половиной пар зубов. Нагрузка распределяется между большим количеством зубьев, и переход от одной пары к другой происходит плавно, поскольку перекрытие гарантирует, что входящая пара уже несет некоторую нагрузку до того, как выходящая пара выйдет из зацепления. Такое перекрытие устраняет циклические изменения жесткости зацепления, которые являются основным источником вибрации в прямозубых шестернях.

Чтобы визуализировать разницу, представьте, что вы переносите тяжелый предмет одной рукой или двумя руками. С одной стороны нагрузка концентрированная, и любое изменение позы раздражает. Двумя руками нагрузка распределяется, и переход происходит плавно. Тот же принцип применим и к зубьям шестерен. Более высокий коэффициент контакта прецизионных косозубых шестерен приводит к более плавной передаче крутящего момента с меньшими амплитудами вибрации. Это особенно важно в высокоскоростных приложениях, где даже незначительные колебания крутящего момента могут вызвать резонансы в несущей конструкции, что приводит к шуму и потенциальным повреждениям. Наш завод разработал запатентованный алгоритм оптимизации профиля зубьев, который максимизирует коэффициент контакта для заданного угла винтовой линии и ширины поверхности, гарантируя, что наши продукты Precision Gear обеспечивают максимально плавную передачу мощности.

Уменьшение изменения жесткости сетки, показанное в последней строке таблицы, является ключевым индикатором потенциала вибрации. Почти постоянная жесткость зацепления прецизионной винтовой шестерни означает, что пара шестерен действует почти как прочная муфта, передавая мощность плавно и бесшумно. Вот почему косозубые передачи являются предпочтительным выбором для применений, требующих высокой точности и низкого уровня шума, таких как медицинское оборудование для визуализации, аэрокосмические приводы и высококачественные автомобильные трансмиссии. В Raydafon Technology Group Co., Limited мы гордимся тем, что производим продукцию Precision Gear, которая постоянно достигает коэффициента контакта 2,4 или выше, гарантируя нашим клиентам максимально плавную передачу мощности.

Как точность производства минимизирует вибрационное возбуждение?

Теоретические преимущества винтовой геометрии — прогрессивное зацепление и высокий коэффициент перекрытия — могут быть полностью реализованы только в том случае, если шестерни изготовлены с исключительной точностью. Фактически, производственные ошибки часто являются основным источником шума и вибрации в зубчатых передачах, даже если геометрия теоретически идеальна. Прецизионная винтовая передача с небольшой погрешностью шага зубьев, биением отверстия или отклонением профиля будет генерировать вибрацию независимо от угла ее винтовой линии. На нашем заводе мы вложили значительные средства в новейшие технологии производства и контроля зубчатых колес, чтобы гарантировать, что каждое производимое нами прецизионное зубчатое колесо соответствует самым жестким допускам. В этом разделе будут рассмотрены критические производственные параметры, которые определяют шум и вибрацию зубчатых передач, а также способы их контроля.

Наиболее важным параметром является точность профиля зуба. Теоретический эвольвентный профиль зуба шестерни представляет собой математически совершенную кривую, обеспечивающую постоянное передаточное число. В действительности каждая шестерня имеет некоторое отклонение от идеального профиля, которое можно измерить с помощью машины для проверки шестерен. Это отклонение приводит к ошибке трансмиссии — разнице между фактическим и теоретическим положением выходного вала. Ошибка трансмиссии является основным источником вибрации в зубчатых парах: при вращении шестерни изменяющийся контакт зубьев заставляет выходной вал ускоряться и слегка замедляться, создавая силы ускорения, которые вызывают вибрацию. На нашем заводе используются высокоточные зубошлифовальные станки с ЧПУ, которые позволяют добиться отклонения профиля менее 5 микрометров (мкм), что важно для высокоскоростных и малошумных применений.

Еще одним важным фактором является точность шага зубьев. Если расстояние между зубьями не совсем равномерное, зубчатая пара будет испытывать циклические «заикания» при вращении, создавая шум на частоте зацепления зубьев и ее гармониках. Наш процесс шлифования контролируется таким образом, чтобы совокупная погрешность шага за полный оборот составляла менее 10 мкм. Точно так же биение отверстия шестерни - эксцентриситет центра шестерни относительно ее оси вращения - может вызвать вибрацию, возникающую один раз за оборот, которую особенно трудно отфильтровать. Для наших высокоточных зубчатых колес мы контролируем биение отверстия с точностью до 5 мкм. В следующей таблице показаны типичные производственные допуски, которые мы поддерживаем для наших продуктов Precision Gear, а также влияние превышения этих допусков на шум и вибрацию.

Помимо этих геометрических допусков, не менее важна обработка поверхности зубьев шестерни. Шероховатая поверхность, даже если она геометрически точна, будет создавать шум, вызванный трением, и микропиттинг. За процессом шлифования следует этап суперфинишной обработки, который снижает шероховатость поверхности до менее 0,4 мкм Ra. Это не только снижает шум, но и повышает долговечность шестерни за счет уменьшения концентрации напряжений на поверхности. Мы также используем передовые методы контроля, такие как координатно-измерительные машины (КИМ) и анализаторы зубчатых колес, для проверки каждого критического размера перед тем, как зубчатое колесо будет одобрено к отправке. Приверженность точности – вот что отличает нашу продукцию Precision Gear от других требовательных приложений.

Как выбор материала и обработка поверхности улучшают демпфирование?

Хотя геометрия и точность изготовления являются основными факторами, определяющими шум и вибрацию зубчатой ​​передачи, свойства материала самой шестерни играют важную роль в гашении возникающей вибрации. Не все стали одинаковы, когда дело касается гашения вибраций. Демпфирующая способность материала – это его способность поглощать механическую энергию и рассеивать ее в виде тепла, а не передавать ее в виде вибрации. Для зубчатых передач более высокая демпфирующая способность снижает амплитуду вибрации, передаваемой на корпус и окружающую конструкцию, что приводит к более тихой работе. В компании Raydafon Technology Group Co., Limited мы провели обширные исследования влияния выбора материалов и термической обработки на шумовые и вибрационные характеристики наших изделий Precision Gear.

Чугун, например, обладает превосходной демпфирующей способностью благодаря своей графитовой микроструктуре, которая поглощает энергию вибрации. Однако чугун имеет меньшую прочность и износостойкость, чем сталь, что делает его непригодным для работы с высокими нагрузками и высокой скоростью. Для прецизионных передач мы обычно используем высококачественные легированные стали, такие как 8620, 9310 или 17CrNiMo6. Эти стали науглерожены и закалены, чтобы получить твердый, износостойкий корпус, сохраняя при этом прочный и ударопрочный сердечник. Твердость корпуса обычно составляет 58-62 HRC, а твердость сердцевины - 30-40 HRC. Эта двухфазная структура обеспечивает хороший баланс износостойкости, усталостной прочности и демпфирующей способности.

Другой подход к усилению демпфирования заключается в использовании обработки поверхности. Наши изделия Precision Gear часто подвергаются дробеструйной обработке — процессу, при котором мелкие стальные или керамические частицы наносятся на поверхности зубьев шестерен. Дробеструйная обработка создает на поверхности полезный сжимающий слой остаточных напряжений, который повышает усталостную прочность, а также снижает вибрацию. Модификации поверхности, вносимые дробеструйной обработкой, создают небольшую «шероховатость» в микроскопическом масштабе, которая может действовать как гаситель вибрации, поглощая часть энергии вибрации. В ходе наших испытаний дробеструйные шестерни показали снижение амплитуды вибрации на 5-8% по сравнению с необработанными шестернями той же геометрии и материала при прочих равных условиях.

Помимо дробеструйной обработки наш завод также предлагает ряд специализированных поверхностных покрытий для нашей продукции Precision Gear. Эти покрытия, такие как алмазоподобный углерод (DLC) или карбид вольфрама, могут снизить трение и износ, что снижает образование высокочастотного шума. В частности, было показано, что шестерни с покрытием DLC снижают спектр вибрационного шума до 3 дБ(А) в высокоскоростных приложениях. Сочетание оптимизированного выбора материала, термической обработки и обработки поверхности представляет собой мощный подход к снижению шума и вибрации зубчатых передач, который дополняет геометрические преимущества винтовых зубьев. Наша команда инженеров может порекомендовать оптимальную комбинацию материалов и методов обработки для вашего конкретного применения, исходя из требуемой нагрузки, скорости и условий окружающей среды.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Каково типичное снижение шума при переходе с прямозубых на косозубые прецизионные передачи?

Ответ: Снижение шума зависит от конкретных условий эксплуатации, но в ходе наших обширных испытаний винтовая прецизионная передача обычно обеспечивает снижение уровня звукового давления на 8–12 дБ(А) по сравнению с эквивалентной цилиндрической передачей. Это соответствует воспринимаемому снижению громкости на 80–90 процентов, поскольку человеческое ухо воспринимает снижение громкости на 10 дБ примерно как половину громкости. Снижение наиболее выражено на более высоких скоростях, где ударное возбуждение прямозубых шестерен наиболее сильное.

Вопрос 2: Всегда ли больший угол спирали снижает шум и вибрацию?

Ответ: Не обязательно. Хотя больший угол спирали увеличивает коэффициент перекрытия и сглаживает зацепление, он также создает более высокие осевые силы, которые могут вызвать дополнительную вибрацию и потребовать более прочных подшипников. Для каждого применения существует оптимальный угол спирали, который обеспечивает баланс между снижением шума и несущей способностью. Наша команда инженеров Raydafon Technology Group Co., Limited использует передовые инструменты моделирования для определения оптимального угла спирали для ваших конкретных условий эксплуатации. Для большинства промышленных применений угол спирали от 15° до 25° обеспечивает превосходный баланс плавной работы и управляемых осевых нагрузок.

Вопрос 3. Как изменение профиля зуба шестерни влияет на шум прецизионной винтовой передачи?

Ответ: Модификация профиля зуба, такая как облегчение вершины и выступание зубца, часто применяется к косозубым шестерням, чтобы компенсировать упругое отклонение зубьев под нагрузкой. Это предотвращает контакт кромок и обеспечивает равномерное распределение нагрузки по поверхности зуба, что снижает возбуждение высокочастотной вибрации. Наш завод использует специализированное программное обеспечение для модификации профиля, чтобы разработать оптимальные модификации зубьев для каждого применения Precision Gear. Даже небольшая модификация в 5-10 микрометров может оказать заметное влияние на снижение шума шестерни и увеличение усталостного ресурса.

Вопрос 4. В чем разница между шумом шестерни и вибрацией шестерни и почему они связаны?

Ответ: Вибрация шестерни — это механическое колебание шестерни и ее несущей конструкции, а шум шестерни — это слышимый звук, создаваемый передачей этих вибраций по воздуху. Эти два фактора напрямую связаны: весь шум шестерен вызван вибрацией. Вибрация возникает в зубчатом зацеплении из-за ошибки передачи, удара или трения, а затем передается через валы шестерен и подшипники на корпус, который излучает звук. Чтобы уменьшить шум шестерни, мы должны сначала уменьшить вибрацию шестерни, улучшив гладкость зацепления.

Вопрос 5: Можно ли использовать прецизионные косозубые передачи в приложениях с высоким крутящим моментом и низкой скоростью или они подходят только для использования на высоких скоростях?

Ответ: Прецизионные косозубые передачи в равной степени подходят для устройств с высоким крутящим моментом и низкой скоростью, таких как подъемники кранов и приводы конвейеров. В этих случаях снижение шума и вибрации повышает комфорт оператора и снижает риск повреждения конструкции. Однако осевые силы все еще присутствуют, и их необходимо компенсировать с помощью соответствующих подшипников. Наш завод производит продукцию Precision Gear для широкого диапазона комбинаций крутящего момента и скорости, и мы можем порекомендовать оптимальный угол и геометрию винтовой линии для вашего конкретного применения, будь то высокоскоростное, высокомоментное или и то, и другое.

Заключение

Снижение шума и вибрации в прецизионных косозубых передачах является результатом тщательно скоординированного взаимодействия геометрии, точности изготовления и материаловедения. Прогрессивное зацепление косозубых зубьев исключает ударное воздействие прямозубых шестерен; высокий коэффициент перекрытия сглаживает передачу крутящего момента и уменьшает колебания жесткости сетки; строгие производственные допуски минимизируют погрешность передачи; а материал и обработка поверхности гасят остаточную вибрацию. Завод компании Raydafon Technology Group Co., Limited за десятилетия опыта отточил это взаимодействие, производя продукцию Precision Gear, обеспечивающую исключительную плавность и бесшумность в самых требовательных приложениях.

Если вы хотите снизить шум и вибрацию в ваших системах с зубчатым приводом, мы приглашаем вас сотрудничать с нашей командой инженеров. Мы предлагаем широкий ассортимент прецизионных косозубых передач, адаптированных к вашим конкретным эксплуатационным требованиям. Наш завод оснащен новейшими технологиями шлифования и контроля зубчатых колес, а наши инженеры обладают опытом, позволяющим рекомендовать оптимальную комбинацию конструкции, материала и обработки для вашего применения.Свяжитесь с Raydafon Technology Group Co.,Limited сегоднячтобы обсудить ваши требования к Precision Gear и узнать, как мы можем помочь вам добиться более тихой, плавной и надежной передачи мощности.
