Спирально-коническая шестерня

Raydafon производит спирально-конические шестерни для прямоугольных приводов на собственном заводе в Нинбо, Китай. Изогнутая линия зубьев постоянно удерживает два или более зубьев в контакте, поэтому привод работает более плавно и тихо, чем пара прямых конических зубов того же размера, и передает больший крутящий момент для своих размеров. Стандартные модули имеют классы точности от M3 до M12 от DIN6 до DIN9 и производятся в соответствии с ISO, DIN, ANSI, JIS или BS. Материалы включают легированную сталь C45, нержавеющую сталь, латунь, медь, алюминий и ПОМ, с обработкой поверхности от цинкования и никелирования до черного оксида, Geomet и Dacromet. На шестерне можно нарезать всего пять зубьев, что позволяет добиться большого передаточного числа за одну стадию под прямым углом, а боковые поверхности зубьев можно шлифовать после термообработки для получения более высоких классов точности. Шестерни поставляются подобранными парами, рисунок контакта которых проверяется перед отправкой. Отправьте свой чертеж или образец для получения предложения в течение 24 часов.

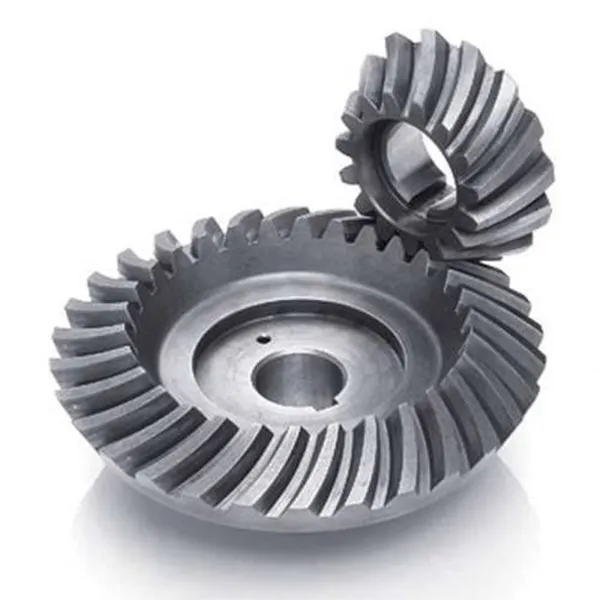

Спирально-коническая передача — прямоугольная передача с изогнутыми зубьями, от M3 до M12

Спирально-коническая передача — это выбор прямоугольной передачи, когда плавность хода и грузоподъемность важнее всего остального. Изогнутые линии зубьев постоянно поддерживают контакт двух или более зубьев, поэтому привод работает тихо, изнашивается равномерно и выдерживает гораздо большую нагрузку, чем пара прямых конических зубьев того же размера. Raydafon режет, подвергает термообработке и шлифует эти шестерни на собственном заводе в Нинбо, Китай.

минимум 5 зубовНа шестерне, обеспечивающей большие одноступенчатые передаточные числа.
DIN6 – DIN9Прецизионные классы, шлифовка по запросу
М3 – М12Стандартные модули, другие по чертежу

Обоснование дизайна

Почему стоит выбрать спирально-коническую передачу вместо прямой конической шестерни

Разница между ними полностью заключается в линии зубов. Зубья прямой конической шестерни движутся радиально, поэтому каждый зуб одновременно зацепляет сопряженный зуб по всей своей ширине — внезапный удар, который повторяется на каждом зубце. Зубья спирально-конической шестерни имеют изогнутую форму, поэтому контакт начинается с одного конца зубца и переходит к другому, точно так же, как застегивается молния. Это единственное геометрическое изменение отвечает за все перечисленные ниже преимущества.

Спирально-коническая передача

  • Два или более зуба всегда распределяют нагрузку, поскольку коэффициент перекрытия выше.
  • Постепенное взаимодействие вместо удара, поэтому шум при работе значительно ниже
  • Контактное давление распределяется по более длинной линии контакта, обеспечивая более равномерный износ.
  • Шестерня может иметь всего 5 зубьев, что обеспечивает большое передаточное число за одну ступень.
  • Рисунок контакта регулируется по радиусу режущей головки и может быть дополнительно улучшен путем шлифования.
  • Создает осевую силу, которую должны воспринимать подшипники вала.

Прямоконическая шестерня

  • Один зуб несет полную нагрузку в момент зацепления.
  • Удар при каждом входе в зуб вызывает больше шума и вибрации.
  • Более высокое местное контактное давление, поэтому износ имеет тенденцию концентрироваться.
  • Практическое минимальное количество зубьев на шестерне выше, что ограничивает одноступенчатое передаточное число.
  • Более простая и дешевая резка, что подходит для низкоскоростных, малошумных и критически важных приводов.
  • Осевая сила не создается, что упрощает выбор подшипника.

Один момент проектирования, который стоит запланировать:Поскольку линия зубьев имеет винтовую форму, спирально-коническая шестерня создает осевое усилие вдоль вала. Это не недостаток — это цена плавного взаимодействия. Подшипники должны быть выбраны с учетом этого, поэтому пара со спирально-коническими конусами обычно указывается вместе с валом и подшипниковым узлом, а не в качестве замены пары с прямыми коническими конусами.

Технические характеристики

Технические характеристики спирально-конической передачи и доступные опции

  • Номер модели (модуля)М3, М4, М5, М8, М12 и другие.
  • Форма зубаСпираль (изогнутая линия зуба), прямоугольный привод
  • Минимальное количество зубьев шестерни5 зубов
  • Прецизионные классыDIN6, DIN7, DIN8, DIN9
  • СтандартыISO, DIN, ANSI, JIS, BS и нестандартные/по чертежу
  • МатериалыЛегированная сталь, сталь C45, нержавеющая сталь, латунь, медь, алюминий, ПОМ.
  • Обработка зубовФрезерованный, закаленный или шлифованный (для более высоких классов точности используется шлифовка)
  • Толерантность0,001–0,1 мм в зависимости от характеристики и класса точности.
  • Обработка поверхностиОцинковка, никелирование, пассивация, оксидирование, анодирование, Geomet, Dacromet, черный оксид, фосфатирование, порошковое покрытие, электрофорез
  • Дополнительные операцииДробеструйная обработка, пескоструйная обработка, термообработка, отжиг, отпуск, полировка
  • УпаковкаПластиковый пакет и коробка или деревянный ящик
  • Условия оплатыТ/Т, Л/К
  • Срок изготовления20 рабочих дней для образцов, 25 дней для оптовых партий
  • ОбразцыЦена образца 2–100 долларов США; образец экспресс-доставки, оплаченной клиентом

Полная спецификация. Прокрутите таблицу вбок на мобильном устройстве, чтобы прочитать каждую строку.

Элемент Спецификация
Номер модели М3, М4, М5, М8, М12 и т. д.
Материал Латунь, сталь C45, нержавеющая сталь, медь, ПОМ, алюминий, сплав и другие.
Стандартный ISO, DIN, ANSI, JIS, BS и нестандартные
Точность DIN6, DIN7, DIN8, DIN9
Лечение зубов Закаленные, фрезерованные или шлифованные
Толерантность 0,001 мм – 0,01 мм – 0,1 мм, в зависимости от характеристики и указанного класса точности
Обработка поверхности Оцинковка, никелирование, пассивация, оксидирование, анодирование, Geomet, Dacromet, черный оксид, фосфатирование, порошковое покрытие, электрофорез
Заканчивать Дробеструйная обработка, пескоструйная обработка, термообработка, отжиг, отпуск, полировка
Упаковка товаров Пластиковый пакет и коробка или деревянная упаковка
Условия оплаты Т/Т, Л/К
Срок изготовления 20 рабочих дней для образца, 25 дней для оптовой партии
Образцы Примерный ценовой диапазон: 2–100 долларов США. Образец экспресс-доставки, оплаченной клиентом.
Приложение Автоматические управляющие машины, полупроводниковая промышленность, общепромышленное оборудование, медицинское оборудование, оборудование для солнечной энергетики, станки, парковочные системы, оборудование для высокоскоростного железнодорожного и авиационного транспорта и подобное.

О терпимости и точности:цифры в этой таблице представляют собой диапазон для всего семейства продуктов, а не одно гарантированное значение. Допуск зависит от измеряемого элемента, модуля и указанного вами класса точности — шлифованная шестерня DIN6 имеет гораздо более жесткие ограничения, чем фрезерованная DIN9. Сообщите нам требования к люфту и контактному рисунку вашей сборки, и мы подтвердим, какой класс и обработка нужны вашему механизму.

Производство

Как мы производим и контролируем качество спирально-конических передач

Спирально-конические шестерни являются одними из самых трудных для изготовления типов шестерен, поскольку боковая поверхность зуба представляет собой изогнутую поверхность, которую необходимо создать, а не просто вырезать. Процесс, который мы запускаем для каждого заказа, намеренно последователен: каждый шаг завершается и проверяется перед началом следующего, поэтому проблема обнаруживается на этапе, на котором она возникла, а не на окончательной сборке.

Заготовка заготовки

Материал выбирается по чертежу, заготовка обтачивается и обтачивается для определения монтажных поверхностей и отверстий, которые используются в каждой последующей операции.

Зуборезка

Боковые поверхности зубьев формируются на станке для нарезки спирально-конических зубьев с использованием радиуса режущей головки, который обеспечивает необходимый угол спирали и рисунок контакта.

Термическая обработка

Закалка повышает твердость поверхности зубьев, обеспечивая устойчивость к износу, в то время как сердечник остается достаточно прочным, чтобы поглощать ударные нагрузки, которые испытывает привод.

Шлифование зубов

Если требуется более высокий класс точности, боковая поверхность шлифуется после термообработки, чтобы исправить деформацию и улучшить площадь контакта и качество поверхности.

Проверка шаблона контактов

Пара тестируется на испытательном стенде с маркировочным составом, поэтому положение, форму и размер рисунка контакта можно проверить по чертежу, прежде чем пару отсоединить.

Проверка и упаковка

Окончательная проверка размеров деталей, имеющих значение для сборки, затем защитная упаковка для экспорта — полиэтиленовый пакет и картонная коробка или деревянный ящик для более крупных наборов.

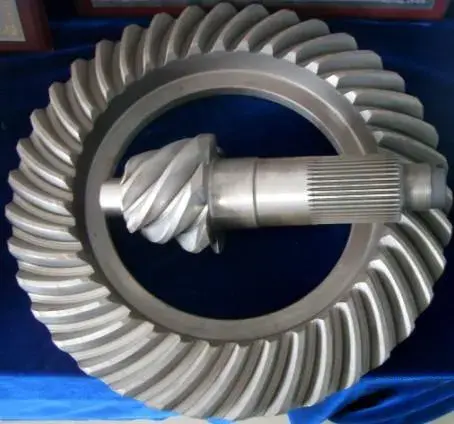

Spiral bevel gear with curved tooth flanks produced by Raydafon
Спирально-коническая передача с изогнутыми боковыми сторонами зубьев.

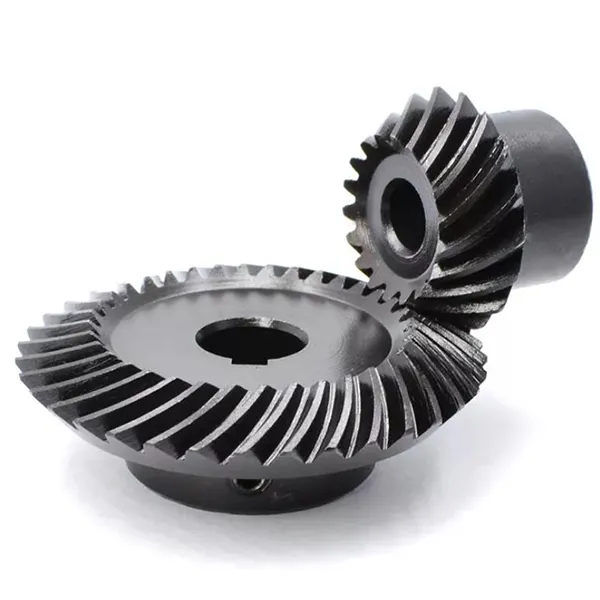

Spiral bevel gear pair showing matched contact pattern and mounting faces
Согласованная зубчатая пара — пятно контакта и посадочные поверхности.

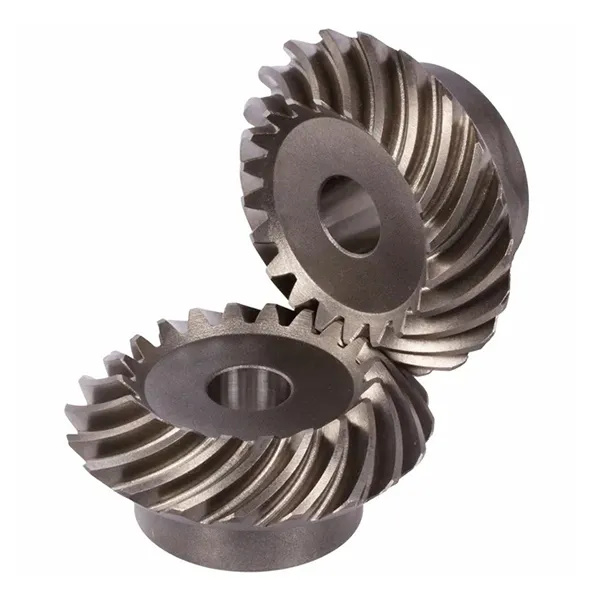

Spiral bevel gear tooth flank detail after grinding
Деталь боковой поверхности зуба после шлифования.
Spiral bevel gear inspection and measurement before packing
Окончательная проверка размеров перед упаковкой.

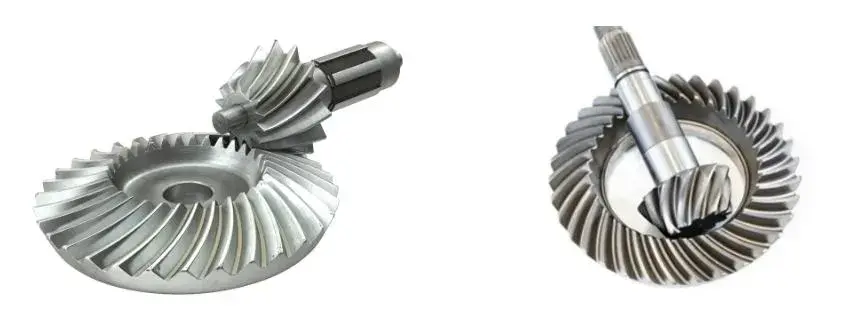

Spiral bevel gear set prepared for export packing
Комплект шестерен подготовлен к экспортной упаковке.

Ключевые преимущества

Особенности продукта

Плавный ход и низкий уровень шума

Поскольку линия зубьев изогнута, по крайней мере два зуба находятся в зацеплении в любой момент, и нагрузка передается от одного зуба к другому, когда контакт проходит по боковой поверхности. Здесь нет единого момента удара по всей ширине, как в случае с прямоконической передачей, поэтому вибрация и шум заметно снижаются — именно это делает этот зуб стандартным выбором там, где шум контролируется, от шпинделей станков до осей легковых автомобилей.

Высокая нагрузочная способность и равномерный износ

Угол спирали увеличивает коэффициент перекрытия, что означает, что большее количество зубьев разделяет нагрузку, а контактное давление на каждой боковой поверхности снижается. Более низкое давление в сочетании с более длинной линией контакта распределяет износ более равномерно по поверхности зуба, а не концентрирует его вблизи линии шага. Практическим результатом является передача, которая выдерживает больший крутящий момент для своего размера и дольше сохраняет точность при непрерывной работе.

Широкий диапазон передаточных отношений в одной ступени

Шестерня спирально-конической пары может иметь всего пять зубьев, что позволяет достичь большого передаточного числа за одну прямоугольную ступень, а не за две. Для разработчика станков это означает меньшее количество деталей, более короткий корпус и меньший накопленный люфт, поэтому такая форма зубьев так часто встречается в компактных прямоугольных редукторах.

Рисунок контакта можно исправить.

Поскольку кривизна боковой поверхности задается радиусом режущей головки, рисунок контакта можно смещать и корректировать на этапе резания, а также улучшать его путем шлифования после термообработки. Именно этот контроль над тем, где на самом деле соприкасаются зубья, отличает зубчатую передачу, которая работает тихо в течение многих лет, от той, которая скулит и дает ямки в течение нескольких месяцев - и эта возможность зависит от машины и оператора, а не только от чертежа.

Материалы и обработка поверхности в соответствии с поставленными задачами.

Зубья одинаковой геометрии могут быть изготовлены из легированной стали для приводов с высоким крутящим моментом, из стали C45 или нержавеющей стали, где важна коррозионная стойкость, а также из латуни, меди, алюминия или ПОМ для более легких или немагнитных применений. Обработка поверхности затем выбирается в соответствии с окружающей средой — цинкование или никелирование, черная окись, Geomet или Dacromet для защиты от коррозии, анодирование алюминия, а также порошковое покрытие или электрофорез для внешнего вида и дополнительной долговечности.

Приложения

Где используются спирально-конические передачи

В любом месте привод должен повернуться на 90 градусов, сохраняя при этом реальный крутящий момент и оставаясь бесшумным:

  • Станки— приводы шпинделя, индексирующие головки и механизмы подачи, где точность передачи определяет качество готовой детали
  • Автомобилестроение и транспорт— дифференциал и главная передача, где необходима малошумная, высоконагруженная прямоугольная пара
  • Автоматические управляющие машины— кулачковые индексаторы, поворотные столы и механизмы захвата и перемещения.
  • Полупроводниковое и медицинское оборудование— движения, которые должны быть плавными, тихими и повторяемыми, а не просто сильными
  • Солнечное энергетическое оборудование— приводы поворота трекера, где зубчатый агрегат работает в уличных условиях круглый год.
  • Парковочные системы и логистическое оборудование— подъемно-переносные механизмы, требующие компактного прямоугольного уменьшения
  • Высокоскоростная железнодорожная и авиационная наземная техника— вспомогательные приводы, для которых предусмотрены надежность и низкая вибрация.
  • Общепромышленное оборудование— насосы, миксеры, конвейеры и любой компактный прямоугольный редуктор

Если вашего приложения нет в списке, опишите задачу — скорость на входе, крутящий момент, передаточное число и способ монтажа. Пара спирально-конических деталей обычно проектируется вместе с валом и подшипниками из-за создаваемого ею осевого усилия, поэтому чем раньше мы увидим конструкцию, тем лучше результат.

Кастомизация

Изготовленные на заказ спирально-конические шестерни по чертежам

Помимо стандартного диапазона модулей, все параметры, определяющие, подходит ли редуктор к вашему корпусу, могут быть изготовлены по требованию. Типичная настройка включает в себя:

  • Модуль и количество зубьев
  • Угол спирали и рука спирали
  • Соотношение и подобранная пара
  • Отверстие, шпоночная канавка и шлицы
  • Геометрия ступицы и монтажной поверхности
  • Выбор материала
  • Класс точности DIN6–DIN9
  • Обработка поверхности
  • Шлифованная или фрезерованная боковая поверхность зуба
  • Маркировка и идентификация парного комплекта

Отправьте чертеж с размерами, образец шестерни или необходимое передаточное число, крутящий момент и диапазон, и мы подтвердим наиболее близкую стандартную геометрию или предложим новую. Пары спирально-конических конических шестерен поставляются согласованными комплектами, поэтому, если вы заменяете одну шестерню из пары, сообщите нам — замена только половины согласованной пары обычно приводит к шуму и быстрому износу, даже если обе детали имеют правильные размеры.

Часто задаваемые вопросы для покупателей

Часто задаваемые вопросы для покупателей

  • В чем разница между спирально-конической передачей и прямой конической передачей?Линия зуба: прямые конические зубья проходят радиально и зацепляются сразу по всей своей ширине, а спиральные конические зубья изогнуты, поэтому контакт постепенно перемещается от одного конца зуба к другому. Изогнутая форма обеспечивает большее перекрытие, поэтому нагрузка распределяется на большее количество зубьев, работа становится более плавной и тихой, износ более равномерным, а шестерню можно нарезать всего с 5 зубьями.
  • Можете ли вы сделать спирально-коническую шестерню по моему чертежу или по образцу?Да. Отправьте чертеж с размерами или образец шестерни с указанием модуля, количества зубьев, угла спирали, передаточного числа, отверстия и материала. Мы подтверждаем, соответствует ли геометрия существующему инструменту или требует новой настройки фрезы, делаем соответствующую расценку и можем предоставить образец примерно через 20 рабочих дней.
  • Какие материалы и обработка поверхности доступны?Легированная сталь и C45 для приводов с высоким крутящим моментом, нержавеющая сталь, где необходима устойчивость к коррозии, а также латунь, медь, алюминий или ПОМ для более легких или немагнитных применений. Обработка поверхности включает цинкование и никелирование, пассивацию, окисление, анодирование, Geomet, Dacromet, черное оксидирование, фосфатирование, порошковое покрытие и электрофорез. Расскажите нам об окружающей среде, и мы порекомендуем ее.
  • Стоит ли заказывать подобранную пару или одну шестерню?Закажите подходящую пару. Спирально-конические шестерни притираются, а их пятно контакта проверяется как комплект, поэтому замена только одной шестерни из существующей пары обычно приводит к шуму и ускоренному износу, даже если обе детали имеют правильные размеры. Если повреждена только одна шестерня, отправьте нам обе, чтобы можно было подобрать замену к уцелевшей детали.
  • Зачем спирально-конической передаче нужны специальные подшипники?Из-за угла спирали зубьев шестерня создает осевую осевую силу вдоль вала в дополнение к тангенциальным и радиальным нагрузкам. Подшипники должны быть выбраны так, чтобы выдерживать такое усилие — обычно это конические ролики или радиально-упорные устройства — поэтому лучше всего выбирать спирально-коническую пару вместе с валом и компоновкой подшипника.
  • Какова ваша терпимость, время выполнения и условия оплаты?Допуск зависит от особенности и класса точности и варьируется от 0,001 мм до 0,1 мм для всего семейства; Сообщите нам свои требования к люфту и схеме контакта, и мы подтвердим, какая марка соответствует этому требованию. Образцы занимают около 20 рабочих дней, а массовое производство — 25 дней, цены на образцы составляют 2–100 долларов США, экспресс-доставка оплачивается клиентом, а условия оплаты — T/T или L/C.

Связанный

Сопутствующие продукты и дополнительная литература

Запросить предложение по спирально-конической передаче

Отправьте свой чертеж, образец или необходимый модуль, передаточное число, крутящий момент и конверт. Мы подтверждаем геометрию, класс точности и материал и сообщаем цену и время выполнения заказа в течение 24 часов.

Отправить запрос сейчас

* Допуски, время выполнения заказа и цены указаны в диапазоне по всему семейству продуктов и подтверждаются для каждого заказа по чертежу. Спиральные конические шестерни поставляются согласованными парами; Пожалуйста, подтвердите номер сопряженной детали перед заказом.
