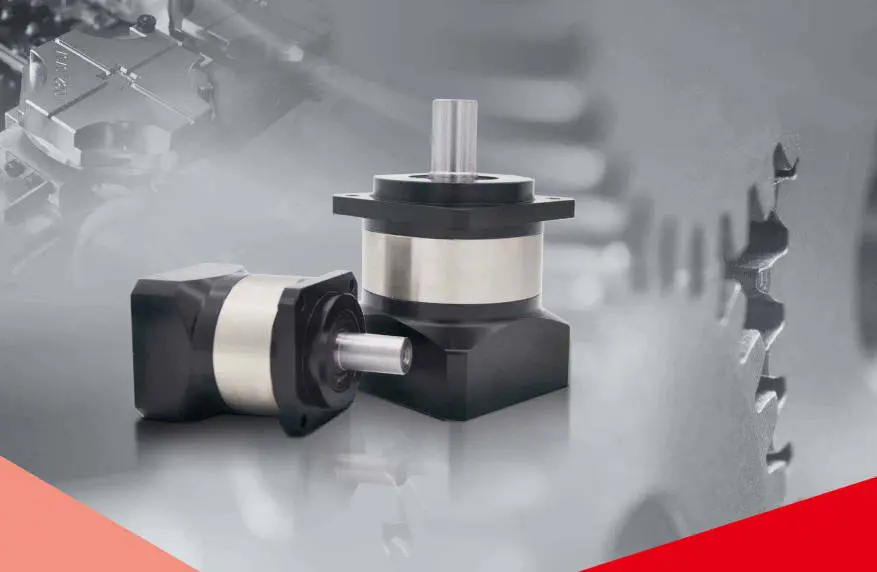

Планетарная коробка передач

РэйдафонВысококачественный прямой поставщик заводов в Китае, как надежный производитель и поставщик, мы предоставляем планетарные редукторы стабильной производительности, компактной структурой и разумной цены, подходящими для оборудования для автоматизации, системы передачи с высокой нагрузкой и поля контроля точности, для удовлетворения потребностей внутренних и иностранных закупок для закупок клиентов для высокого кругового момента, долгого срока службы и высокой эффективности.

Редактор Raydafon Planetary применяет высокопрочную стальную конструкцию сплав, зубчатая передача и гашет и точная заземление, твердость поверхности зубов достигает HRC60 ± 2, устойчивость к усталости сильна, а несущая грузоподъемность намного выше, чем традиционный механизм восстановления передачи. Внутренняя трех зубчатая симметричная конструкция сетки принята, эффективность передачи может достигать более 95%, операция стабильна, шум низкий, а выход крутящего момента-равномерная. Он особенно подходит для сервоприводов, электрических цилиндров, промышленных роботов, колесного мобильного шасси, линий трансмиссии и подъемных устройств и т. Д., Которые имеют высокие требования для точности и питания.

РэйдафонПланетарная коробка передачОбеспечивает одностадийные, двухэтапные и трехступенчатые структурные комбинации, с соотношением скорости, покрывающих 3: 1 ~ 200: 1, и может расширить выходной момент крутящего момента и выбора уменьшения по мере необходимости; Выходные формы включают в себя ключевой вал, вал сплайна, тип фланца и индивидуальный нестандартный интерфейс, чтобы соответствовать требованиям установки различного оборудования. Все продукты компании прошли тест на динамический баланс и концентричность, чтобы обеспечить высокоскоростную работу без встряхивания и тепла, значительно улучшив общую стабильность оборудования.

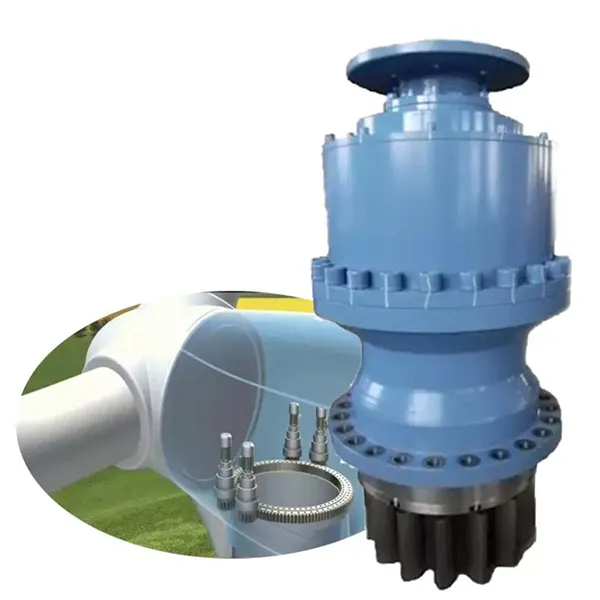

Планетарные редукторы, произведенные Raydafon, широко использовались в автоматизированных сборочных линиях, упаковочном оборудовании, оборудовании с ЧПУ, передачи оборудования, инженерном шасси, систем управления энергией ветра и других полях. Они имеют отличную производительность в области долговечности, адаптивности и ценовой конкурентоспособности, и они хорошо восприняты домашними и иностранными клиентами. Независимо от того, являетесь ли вы интегратором, полным производителем машины или поставщиком услуг обслуживания, мы можем предоставить вам экономически эффективные решения для передачи и стабильную поддержку поставок.

Как работает планетарная коробка передач

Основная структура планетарного редуктора состоит из трех ключевых частей: центральная солнечная передача (шестерня на входном конце), набор планетарных шестерни, вращающихся вокруг него, и внутреннее зубчатое кольцо, обернутое вокруг снаружи. Мощность передается с двигателя, сначала приводя к вращению солнечной передачи, а затем солнечная передача водит несколько планетарных шестерни для вращения. Эти планетарные зубчатые колеса вращаются, когда вращаются вдоль солнечной передачи, и, наконец, передают мощность выходному валу через планетный носитель, закрепленный на них.

Этот метод «много зубов сетки» позволяет делиться силой между несколькими передачами, которые не только имеют плавный выходной и низкий шум, но также имеют более сильную грузоподъемную способность, чем обычные конструкции передач. Планетарные редукторы Raydafon могут выводить более высокий крутящий момент в тех же условиях объема, с компактной структурой, подходящей для оборудования с ограниченным пространством для установки, но высоких требований к производительности передачи, таких как сервоприводы, автоматизированные роботизированные рычаги, модули привода гусеницы, упаковочные машины и т. Д.

Коэффициент трансмиссии планетарного восстановления зависит от передачного соотношения и количества этапов. Как правило, одна стадия может достигать 310: 1, двухэтапный может быть расширен до 20100 года: 1, и даже трехступенчатая комбинация может быть создана для условий работы, которые требуют большего коэффициента снижения. Raydafon обеспечивает стандартную структуру соотношения скорости и поддерживает индивидуальную комбинацию каскада, устанавливая скорость выхода и диапазон крутящего момента в соответствии с потребностями клиента.

Поскольку внутренняя планетарная передача постоянно меняет положение силы во время вращения, передача изнашивается равномерно, а вся машина имеет более длительный срок службы. Кроме того, мы используем закаленные сплавные стальные шестерни, точные подшипники и стандарты сборочной обработки с низкой реакцией, что делает редуктор не только стабильным в выходе, но и с высокой точностью позиционирования, подходящим для повторного запуска и остановки, вперед и обратно, и низкой инерционной нагрузки.

Основными преимуществами планетарных редукторов являются высокая эффективность, высокая плотность крутящего момента, небольшой размер и хороший контроль концентрирования. Raydafon имеет зрелые решения в проектировании набора передач, системе смазки, совпадении выходных фланцев и т. Д., Которые могут соответствовать фактическим потребностям различных промышленных систем. Если вы оцениваете оптимизацию системы передачи, мы можем быстро соответствовать соответствующей комбинации модели и структуры в соответствии с параметрами двигателя и требований к нагрузке, которые вы предоставляете. Добро пожаловать, чтобы проконсультироваться с выбором.

Как вычислять передаточное соотношение планетарной коробки передач

При использовании или выборе планетарного редуктора расчет коэффициента передачи (коэффициент восстановления) является основным и критическим шагом. Коэффициент передачи определяет скорость и крутящий момент выходного вала и оказывает прямое влияние на эффективность работы оборудования и сопоставление нагрузки. При разработке системы планетарного сокращения Raydafon будет соответствовать соответствующей структуре соотношения скорости в соответствии с фактическими потребностями для обеспечения стабильного и эффективного использования.

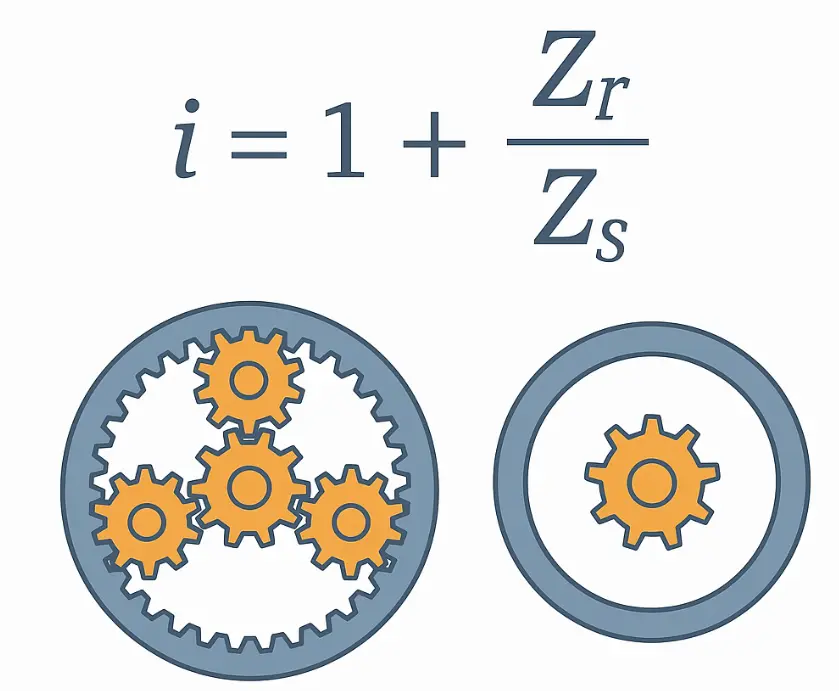

Формула для расчета коэффициента передачи планетарного редуктора на самом деле не сложна. Наиболее распространенная структура заключается в том, что солнечная передача активна, внутреннее кольцо фиксируется, а планета -носитель выходит. В соответствии с этой структурой формула для расчета коэффициента передачи состоит из:

Коэффициент передачи I = 1 + (ZR / ZS)

Где:

ZR - это количество зубов на внутреннем кольце

ZS - это количество зубов на солнечном передаче

Для простого примера: если количество зубов на солнечной передаче составляет 20 и количество зубов на внутреннем кольце составляет 60, то коэффициент передачи составляет:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

То есть двигатель вращается 4 раза, выходной вал вращается 1 время, а коэффициент восстановления составляет 4: 1.

В планетарных редукторах, разработанных Raydafon, обычно используемый коэффициент передачи охватывает диапазон от 3: 1 до 100: 1, что достигается посредством комбинации одностадийных, двухэтапных или трехэтапных структур.

Одноступенчатая структура Обычно соотношение скорости составляет 3 ~ 10

Двухэтапное соотношение скорости структуры составляет 15 ~ 100

Трехступенчатая структура, подходящая для тяжелой нагрузки.

В дополнение к расчету коэффициента скорости, также важно отметить, что планетарные группы разных уровней будут наложить внутреннее трение, что окажет небольшое влияние на эффективность. Следовательно, в соответствии с тем, что соотношение скорости позволяет, попробуйте выбрать более эффективную комбинацию низкого уровня.

Рэйдафон может порекомендовать разумный коэффициент передачи и структурный уровень на основе скорости двигателя, требований к скорости вывода, крутящего момента нагрузки и других данных, предоставленных клиентом, а также предоставлять чертежи параметров и предложения по выбору, чтобы помочь вам избежать ошибок на ранней стадии выбора и обеспечить надежную работу оборудования. Если вы не уверены в расчете коэффициента передачи, вы также можете связаться с нами напрямую, и мы поможем в вычислении и сопоставлении соответствующей модели.
