Производитель гидравлических цилиндров для тяжелого оборудования

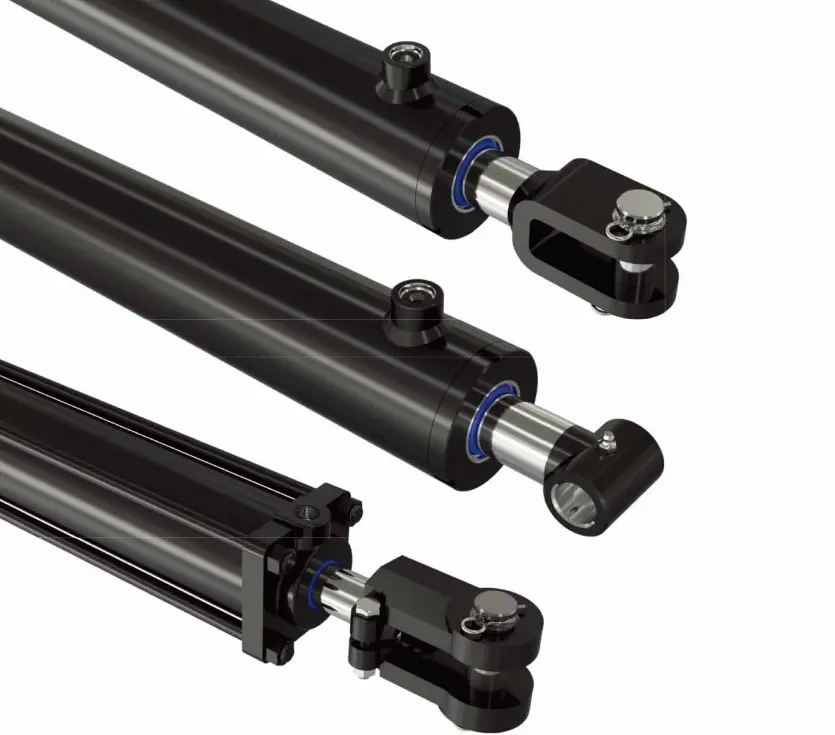

Гидравлический цилиндр Райдафон

Производитель гидравлических цилиндров для экскаваторов, харвестеров, тракторов и специальной техники

Райдафонпроизводит гидравлические цилиндры для строительной техники, сельскохозяйственного оборудования, промышленного оборудования и других гидравлических устройств. Мы поставляем стандартные и полностью адаптированные цилиндры в зависимости от диаметра отверстия, диаметра штока, длины хода, типа крепления, рабочего давления и условий эксплуатации.

Каждый цилиндр изготавливается по подтвержденным чертежам, образцам или основным размерам. В производстве основное внимание уделяется точности размеров, характеристикам уплотнения и стабильной работе при повторяющихся гидравлических нагрузках — трем факторам, которые определяют, прослужит ли цилиндр сезон или десятилетие.

hydraulic cylinders
01

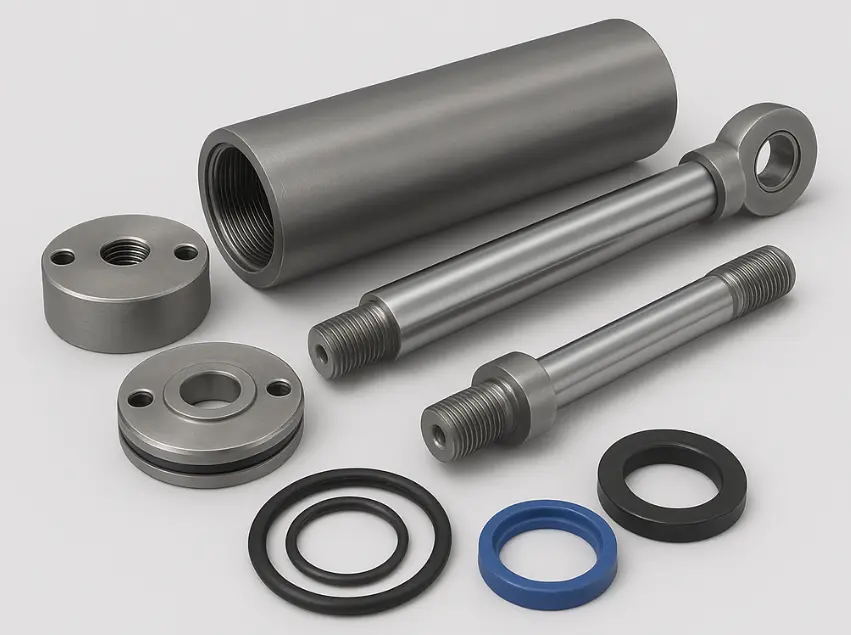

Конструкция и основные части гидравлического цилиндра

Гидравлический цилиндр преобразует гидравлическое давление в линейное механическое движение. Его производительность зависит от того, насколько точно его основные компоненты согласованы друг с другом.

  • Цилиндровый ствол— образует камеру давления для гидравлического масла и направляет поршневой узел.
  • Поршень— преобразует гидравлическое давление в линейную силу.
  • Поршневой шток— передает усилие цилиндра на механизм машины.
  • Торцевая крышка— поддерживает и позиционирует внутренние детали, удерживая конструкцию цилиндра вместе.
  • Уплотнения— предотвращать утечку масла и не допускать попадания загрязнений в цилиндр.
  • Монтажные компоненты— фланцы, цапфы, вилки, сферические соединения и другие соединения, выбранные в соответствии с установкой.
Hydraulic Cylinder Construction and Main Parts
02

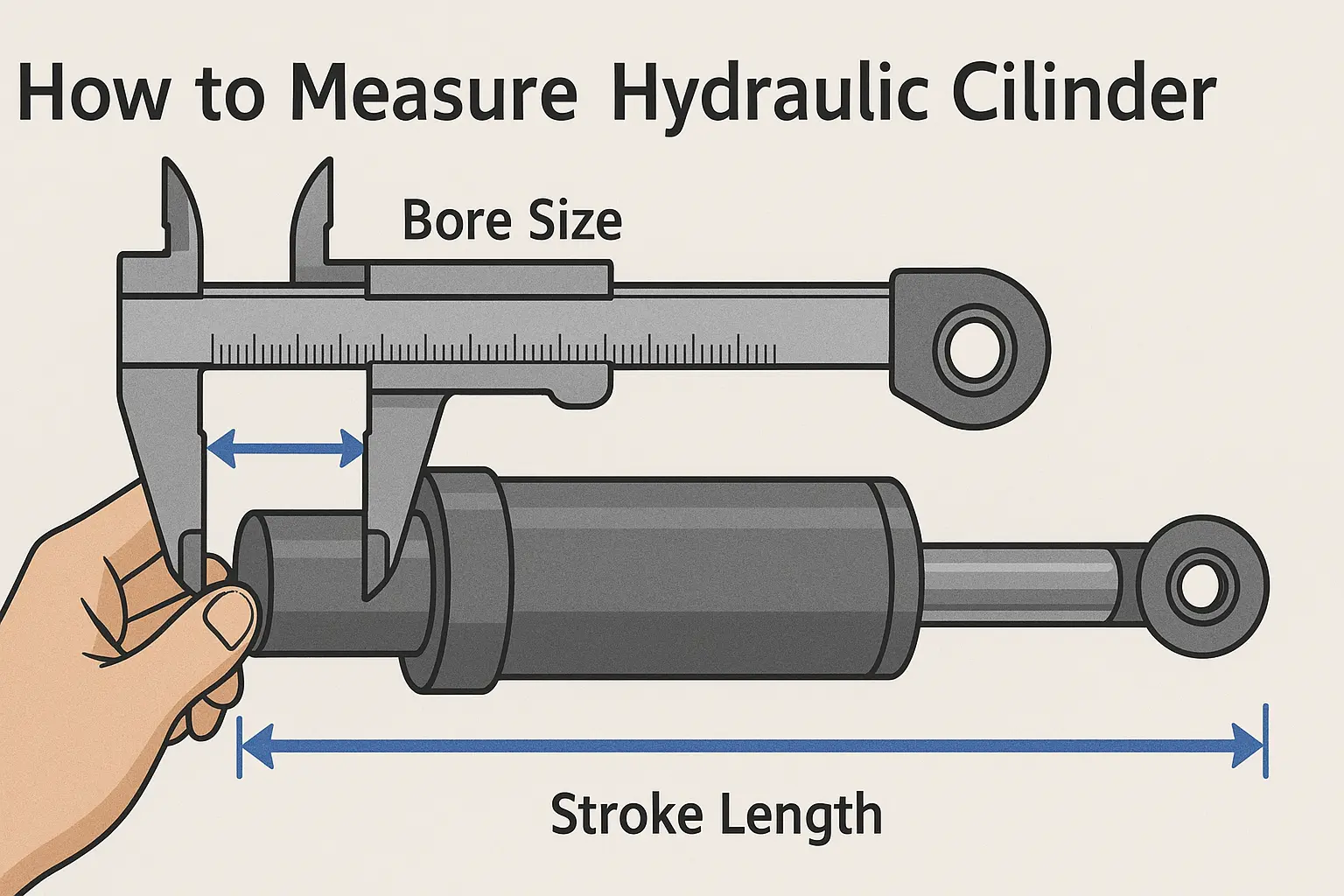

Как измерить гидравлический цилиндр перед заказом

Точное измерение — это разница между непосредственной заменой и обратной доставкой. Прежде чем снимать цилиндр, выключите оборудование, сбросьте гидравлическое давление и очистите цилиндр и места соединений. Всегда используйте калиброванные измерительные инструменты.

How to Measure Hydraulic Cylinder

Пять измерений, которые нам нужны в первую очередь

  • Диаметр отверстия- внутренний диаметр ствола, измеренный более чем в одном положении для проверки изменений износа.
  • Диаметр стержня— диаметр штока поршня измерен на чистом, неизношенном участке и с разных сторон.
  • Длина хода— расстояние между полностью втянутым и полностью выдвинутым положениями.
  • Общая длина— длина цилиндра в указанном исходном положении, обычно во втянутом состоянии.
  • Тип монтажа— проверьте соединение на обоих концах: фланцевое, цапфовое, вилочное или сферическое.
Выбор 01 Нагрузка и давление

Требуемое рабочее давление, тяговое усилие и рабочий цикл.

Выбор 02 Геометрия

Диаметр отверстия, шток, ход, монтажные размеры и тип соединения.

Подборка 03 Условия эксплуатации

Тип гидравлического масла, рабочая температура, рабочая среда, частота движения.

03

Применение гидравлических цилиндров

Гидравлические цилиндры Raydafon созданы для оборудования, которому требуется контролируемое линейное движение и надежная подъемная сила изо дня в день в реальных полевых условиях.

Экскаваторы и погрузчики Бульдозеры и земляные работы Тракторы и орудия Комбайны и рисоуборочные комбайны Гидравлические прессы Погрузочно-разгрузочное оборудование Оборудование для производства и автоматизации Горное и тяжелое оборудование Спецтехника на заказ
04

Почему стоит выбрать Raydafon в качестве поставщика гидравлических цилиндров

Создано на основе чертежей, образцов и условий эксплуатации.

Вместо того, чтобы вставлять в вашу машину деталь из каталога, мы начинаем с реальных условий работы цилиндра и возвращаемся к подходящей спецификации.

  • Стандартные и индивидуальные варианты— баллоны, изготовленные по стандартным техническим условиям или по чертежам и образцам заказчика.
  • Выбор на основе приложения— характеристики диаметра отверстия, штока, хода, крепления и уплотнения соответствуют реальным условиям работы.
  • Фокус на производительность уплотнения— конфигурации уплотнений, выбранные для контроля утечки масла при повторяющихся циклах эксплуатации, а не только при первой сборке.
  • Гибкость загрузки— конструкции выбираются по давлению, нагрузке, ходу и рабочей частоте.
  • Универсальная поставка силового агрегата— Райдафон также поставляетСельскохозяйственная коробка передач, Планетарный редукториВал отбора мощности, поэтому несколько компонентов трансмиссии и гидравлики могут поставляться от одного поставщика.
Raydafon factory

Запросить спецификацию гидравлического цилиндра

Замена существующего цилиндра или разработка новой машины? Отправьте чертеж, образец, номер детали или основные размеры. Перед началом производства компания Raydafon рассмотрит требования и подтвердит соответствующую конфигурацию цилиндра, монтажные размеры и технические характеристики.

Продукция
View as

Ep-yd40-245-d5 Гаргоряшний гидравлический цилиндр

Ep-yd40-245-d5 Гаргоряшний гидравлический цилиндр

Raydafon, китайский производитель и поставщик, производит гидравлический цилиндр EP-YD40-245-D5. Это важно для повышения и понижения конвейерной системы кукурузы и соевых комбайнов, а также для того, чтобы переворачивать силос снова и снова. С 40 -миллиметровым отверстием и 245 -мм ударом он может противостоять 16 -мегагическому давлению. Хромированная поршневая стержень сопротивляется износу, в то время как бесшовная стальная ствола долговечна. Уплотнения устойчивы к масляным и утечкам. Мы поддерживаем строгие проверки от производства до отгрузки, и цена является разумной. Наслаждайтесь гладким комбайном!

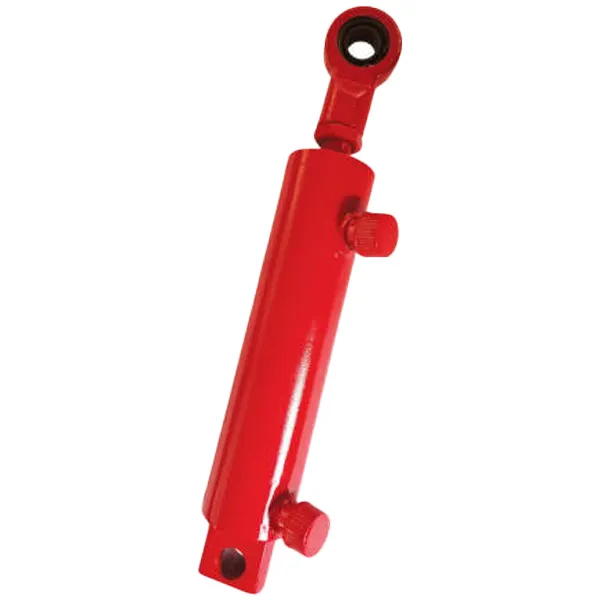

EP-YS50E-001 Гидравлический цилиндр рулевого управления харвестера

EP-YS50E-001 Гидравлический цилиндр рулевого управления харвестера

Компания Raydafon, китайский производитель и поставщик, производит гидроцилиндр рулевого управления харвестера EP-YS50E-001, специально предназначенный для рулевого управления. Он необходим для поворота и маневрирования комбайнов для сбора пшеницы и риса в поле. Имея диаметр цилиндра 50 мм и ход поршня 153 мм, он выдерживает давление 20 МПа. Хромированный шток поршня устойчив к износу, а корпус цилиндра изготовлен из прочной бесшовной стали. Уплотнения маслостойкие и герметичные. Мы тщательно следим за производством и устанавливаем адекватные цены. Используйте это для плавного управления комбайном!
Гидравлический цилиндровый цилиндр EP-YD40-270

Гидравлический цилиндровый цилиндр EP-YD40-270

Raydafon, китайский производитель и поставщик, производит EP-YD40-270 Harvester гидравлический цилиндр) цилиндр. Этот цилиндр используется для заголовка. Он имеет 40 -миллиметровый отверстие, 270 мм ход и может выдержать 18 -мегасферу давления. Поршневый стержень хромирован для износостойкой устойчивости, а ствол цилиндра изготовлен из прочной бесшовной стали. Уплотнения устойчивы к масле и устойчивы к утечке. Мы тщательно отслеживаем наш процесс производства и доставки и предлагаем разумную цену. Это надежный компаньон для вашего харвестера!

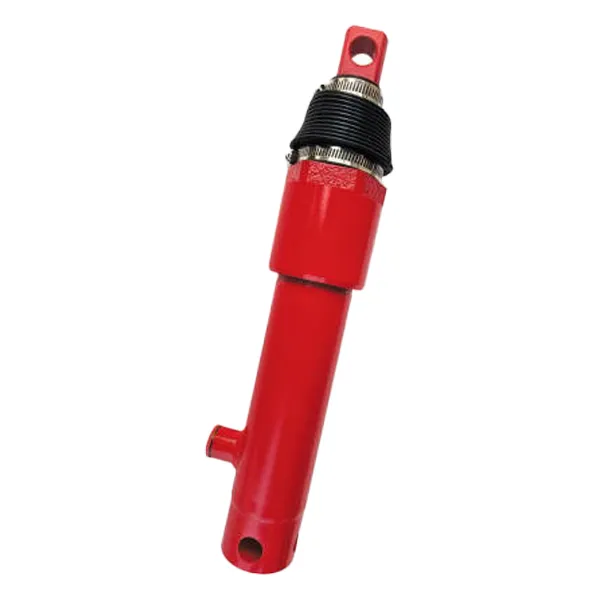

Ep-hh-yg45*220 Гарняш-гидравлический цилиндр

Ep-hh-yg45*220 Гарняш-гидравлический цилиндр

Raydafon, китайский производитель и поставщик, производит гидравлический цилиндр EP-HH-YG45*220 на нашей собственной фабрике. Этот цилиндр обычно используется в системах подъема и опускания комбайнов. Он имеет 45 -миллиметровый отверстие, 220 -миллиметровый ход и может выдерживать давление до 16 МПа. Хромированная поршневая стержень сопротивляется износу, а цилиндр ствол изготовлен из прочной бесшовной стали. Уплотнения устойчивы к масляным и практически протекающим. Мы тщательно отслеживаем качество от производства до доставки, и цена разумная. Добавление этого гидравлического компонента в ваш комбайтер заставит его работать гладко!
EP-YD25-001A Гарняш

EP-YD25-001A Гарняш

Raydafon, китайский производитель и поставщик, производит гидравлический цилиндровый цилиндровый цилиндр EP-YD25-001A Harvester, специально для использования на барабанах. Он имеет 25 -мм отверстие, 235 мм ход и может выдержать 12 -мегасферу давления. Хромированная поршневая стержень сопротивляется износу, в то время как цилиндр ствол изготовлен из прочной бесшовной стали. Уплотнения устойчивы к масле и устойчивы к утечке. Мы тщательно отслеживаем производство и обеспечиваем разумную цену. Это надежный и надежный гидравлический цилиндр для барабанов Харвестера!
EP-IS40F Гарбертер Гидравлический цилиндр бесконечно изменяющийся цилиндр скорости скорости

EP-IS40F Гарбертер Гидравлический цилиндр бесконечно изменяющийся цилиндр скорости скорости

Raydafon, китайский производитель и поставщик, производит гидравлический цилиндровый цилиндр EP-IS40F Гарьера с бесконечно переменной скоростной скоростью с непрерывной вариабельной передачей (CVT) специально для систем передачи комбайна. С 40 -миллиметровым отверстием и 65 -миллиметровым ударом он может противостоять рабочим давлению 18 млн. Поршневой стержень хромирован для защиты от износа, ствол цилиндра изготовлен из высокопрочной бесшовной стали, а уплотнения являются устойчивыми к масляным и возрастным и возрастным, что обеспечивает устойчивость к утечке. Благодаря строгому контролю качества от производства до проверки, мы предлагаем разумную цену. Добавление надежного компонента CVT в ваш комбайтер обеспечит плавную работу!
В качестве надежного производителя и поставщика Гидравлический цилиндр в Китае наши продукты прошли сертификацию CE. Если вы хотите купить качественные продукты, свяжитесь с нами.
