Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation
РАЙДАФОН / ГИДРАВЛИЧЕСКОЕ ОТДЕЛЕНИЕ
Производитель гидравлических цилиндров вилочных погрузчиков для поставок OEM, замены послепродажного обслуживания и ремонта на местах
Raydafon производит гидроцилиндры для вилочных погрузчиков для электропогрузчиков, вилочных погрузчиков с двигателем внутреннего сгорания, штабелеров и складской техники. Каждый агрегат изготавливается с учетом подтвержденного диаметра отверстия, хода, диаметра штока и типа соединительного конца, а затем проходит испытания под давлением перед тем, как покинуть сборочную линию, поэтому его можно сразу установить на грузовик без регулировки.
Мы снабжаем заводы по производству всего оборудования, интеграторов гидравлических систем, региональных дилеров запчастей и сервисные подразделения, отвечающие за терминальное оборудование. Цилиндры экспортируются в Европу, Юго-Восточную Азию и Южную Америку, удовлетворяя как оригинальное оборудование, так и спрос на замену послепродажного обслуживания.
Гидравлические цилиндры вилочных погрузчиков производятся с ключевыми размерами на станках с ЧПУ, герметизируются в контролируемом процессе, а затем проходят испытания под давлением перед отправкой.
1,5–18 тПокрытие тоннажа вилочных погрузчиков
7–14 МПаДиапазон рабочего давления
Подъем/НаклонСтандартные типы функций
ЧПУКлючевой контроль размеров
ОЭМ/ОДМНастройка на основе чертежей
01
Поставка гидравлических цилиндров вилочных погрузчиков для механизмов наклона, подъема и бокового смещения
Различные функции вилочного погрузчика предъявляют разные требования к цилиндру. Цилиндр наклона, подъемный цилиндр и цилиндр бокового смещения не являются взаимозаменяемыми — для каждого из них требуется собственный диаметр отверстия, ход, передаточное число штока и геометрия крепления, соответствующие мачте и каретке, с которыми он работает.
Цилиндры наклона вил и контроля угла наклона мачты
Подъемные цилиндры для подъема и опускания мачты
Цилиндры механизма бокового смещения
Гидравлические агрегаты электрических погрузчиков
Цилиндры внутреннего сгорания для вилочных погрузчиков
Штабелеры и складское погрузочно-разгрузочное оборудование
Нестандартное отверстие и ход по чертежу
Замена существующих номеров деталей
Что определяет правильный цилиндр
ТоннажВилочные погрузчики грузоподъемностью от 1,5 до 18 т требуют существенно разных размеров отверстий и толщины стенок.
ФункцияФункции наклона, подъема и бокового смещения создают различные направления нагрузки и рабочие циклы.
МонтажПередние и задние штифтовые, фланцевые или вилочные соединения должны соответствовать мачте и раме.
СредаПыль, влага и частая эксплуатация требуют соответствующей отделки штока и качества уплотнения.
Ключевые компоненты изготовлены из высокопрочной легированной стали, поверхность стержня покрыта гальваническим способом или обработана твердым хромом для защиты от коррозии и износа. Результатом является плавное движение, быстрая реакция и стабильное уплотнение при частой ежедневной эксплуатации, а не только в течение первой недели после установки.
02

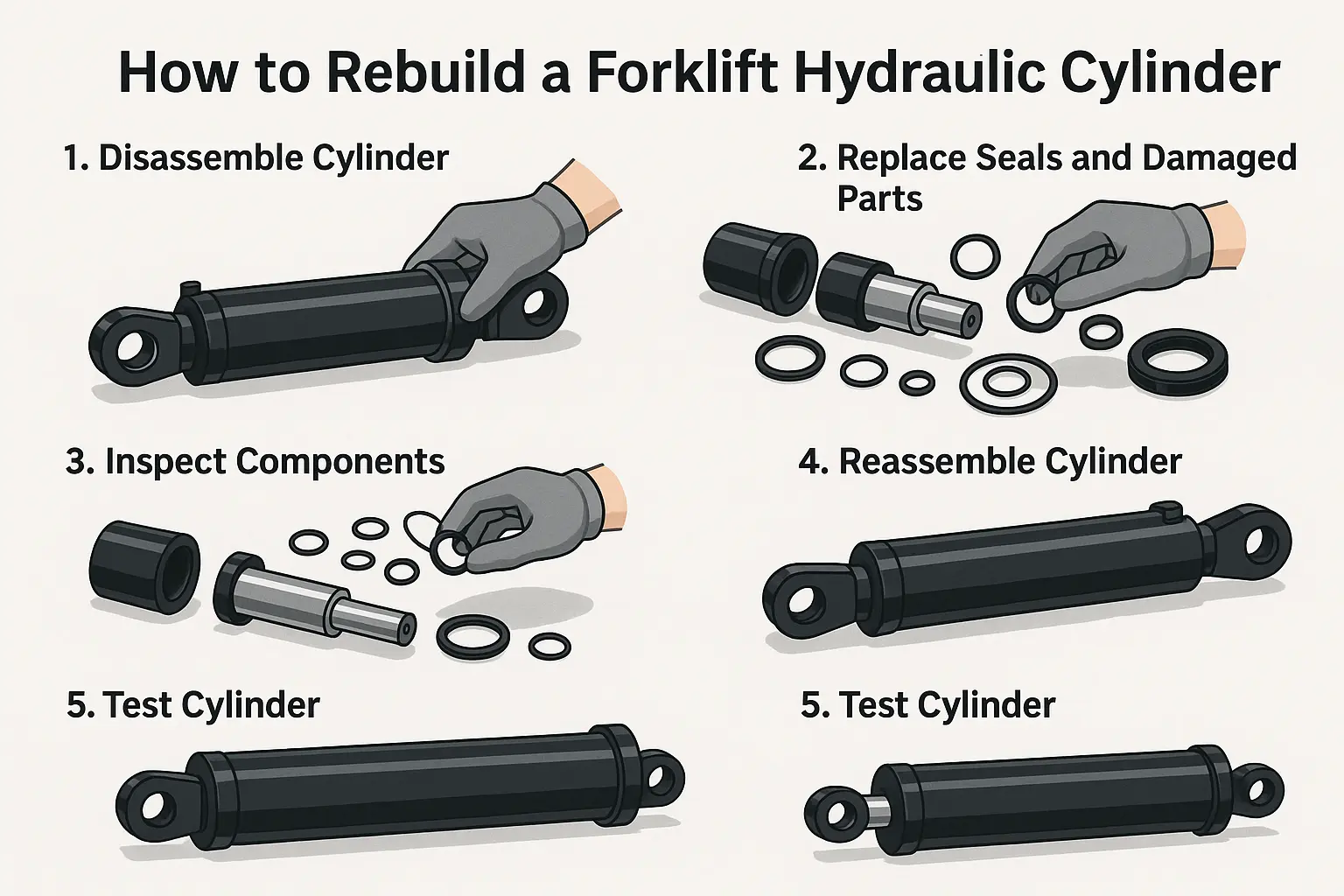

Как отремонтировать гидравлический цилиндр вилочного погрузчика
Ремонт гидроцилиндра вилочного погрузчика — это не просто отвинчивание торцевой крышки и замена резинового кольца. Этот процесс состоит из пяти этапов, и каждый из них имеет значение — пропустите шаг, и через несколько дней после ввода в эксплуатацию установка снова потечет.
Сбросьте давление и снимите цилиндр.Сбросьте давление в системе, отсоедините гидравлические линии и снимите цилиндр с грузовика. Ослабьте болты торцевой крышки гаечным ключом и медленно вытяните шток поршня в сборе, стараясь не поцарапать отверстие цилиндра. Если внутри много масла, слейте и очистите его, прежде чем продолжить.
Осмотрите каждый снятый компонентПроверьте поршень, шток и уплотнительные кольца по одному на предмет деформации, износа, потери кромки или ржавчины. Единственная отметка износа может быть источником утечки, поэтому не пропускайте тщательный осмотр.
Замените все старые или поврежденные уплотнения.Перед установкой подтвердите спецификацию. В некоторых цилиндрах используются комбинированные уплотнения, и их установка в неправильном положении приведет к немедленному выходу из строя, независимо от того, насколько хорошо будет выполнена остальная часть ремонта.
Собираем в исходном порядкеАккуратно установите шток поршня и следите за тем, чтобы центральная ось всегда была выровнена. Если шток не отцентрирован должным образом, даже правильно восстановленный цилиндр через несколько дней эксплуатации даст течь.
Проверка давления перед установкойУстановите собранный баллон на оборудование для испытания под давлением и проверьте его на наличие внутренних утечек или заклинивания. Только после прохождения испытания его следует устанавливать обратно на вилочный погрузчик.
Осмотр, замена уплотнений и правильная сборка обеспечивают большую часть успеха при восстановлении — испытание под давлением подтверждает это.
Когда ремонт не стоит того
Если шток поршня погнут или отверстие цилиндра серьезно повреждено, ремонт не будет иметь смысла. Замена – более экономичный путь. Raydafon поставляет полный спектр гидравлических цилиндров и деталей для вилочных погрузчиков, а также ремонтные комплекты по запросу, подходящие для ремонтников вилочных погрузчиков и инженеров по оборудованию, которым необходимо вернуть грузовик в эксплуатацию в тот же день.
03

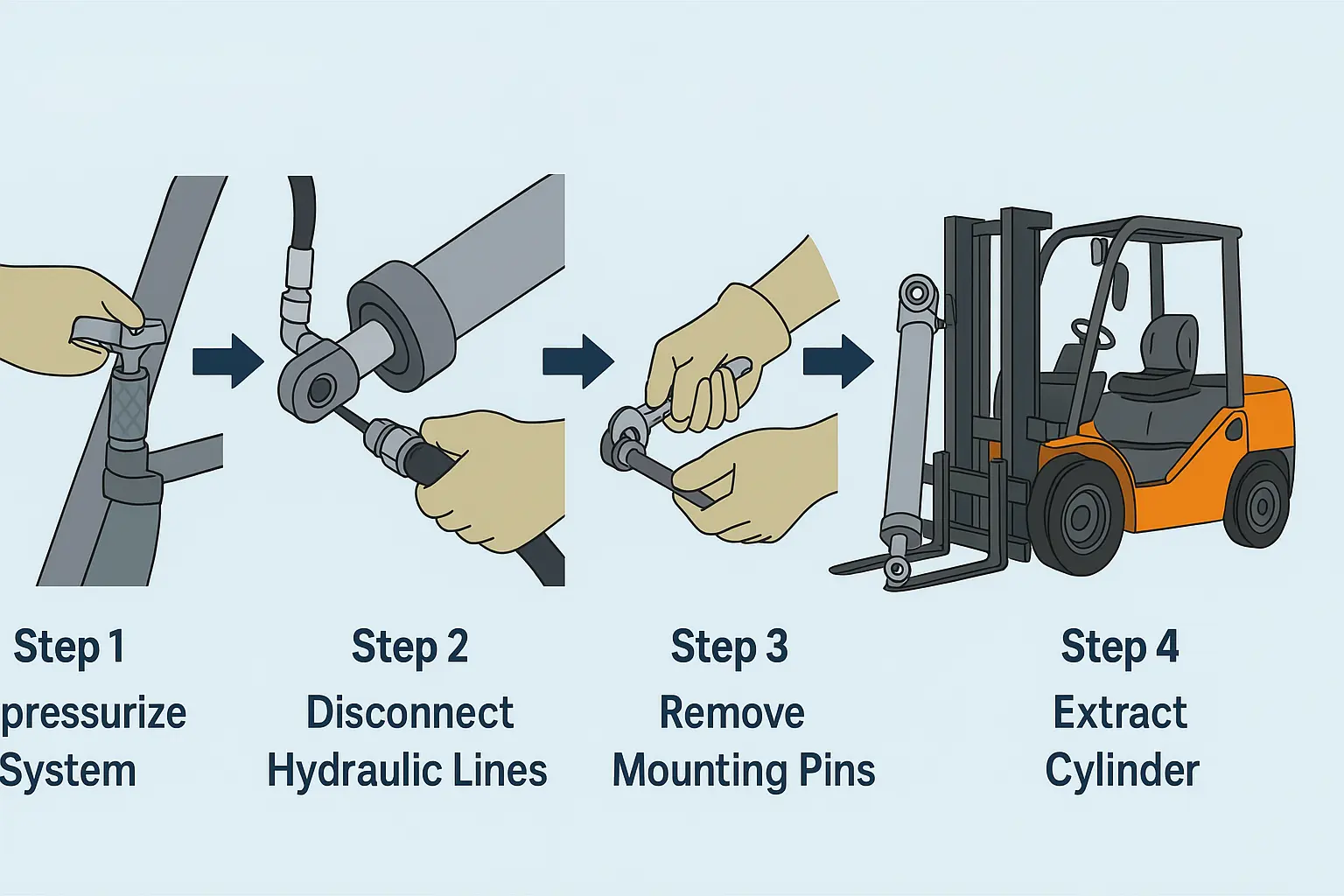

Как снять гидроцилиндр с вилочного погрузчика
Последовательность снятия и детали обращения определяют, займет ли работа двадцать минут или повредит ли окружающие компоненты. Приведенные ниже четыре этапа представляют собой стандартную процедуру, которой следуют наши сервисные партнеры.
Сбросьте давлениеВыключите погрузчик и дайте гидравлической системе сбросить давление естественным путем. Прежде чем прикасаться к любому соединению, подождите несколько минут, чтобы убедиться, что все давление сброшено.
Отсоедините маслопроводыОберните место соединения тканью для сбора остатков масла, снимите шланг высокого давления с цилиндра и пометьте его, чтобы его можно было снова подсоединить в правильном положении.
Снимите крепежные штифты или болтыЦилиндр обычно соединяется с мачтой или рамой передними и задними штифтами. Определите положение штифтов, сначала снимите все стопорные кольца, затем выбейте штифты или отверните болты.
Поднимите цилиндр наружуКорпус цилиндра тяжелый. Используйте двух человек или строп, избегайте ударов по окружающим конструкциям и держите горловину цилиндра вверх, чтобы остатки масла не разлились.
После снятия немедленно запечатайте масляное отверстие, чтобы предотвратить попадание пыли и ржавчины во время хранения или транспортировки.
После того как цилиндр снят с грузовика, сразу же закройте масляное отверстие. Raydafon поставляет продукцию для гидравлических цилиндров и комплекты уплотнений, подходящие для широкого спектра моделей вилочных погрузчиков, поэтому пользователи могут быстро восстановить работу оборудования, не дожидаясь приобретения нестандартных деталей.
04
Кого мы поставляем
Канал 01
Производители вилочных погрузчиков
Разработка OEM и ODM на основе чертежей машин и технических требований, включая специальные вилочные погрузчики и высококлассные конфигурации.
Канал 02
Интеграторы гидравлических систем
Поставка цилиндров соответствует конструкции гидравлического блока, с подтверждением чертежей, проверкой образцов и графиком поставок.
Канал 03
Подразделения по техническому обслуживанию и ремонту
Сменные цилиндры и ремонтные комплекты для обслуживания терминального оборудования с быстрым реагированием в кратчайшие сроки.
05
О Райдафоне
Raydafon производит гидравлические цилиндры для вилочных погрузчиков, мобильных кранов, мусоровозов, авиационных машин и другой специальной техники.
Raydafon — производитель, специализирующийся на решениях для гидравлических и трансмиссионных систем. Мы не полагаемся на рекламный язык — мы создаем продукты стабильно и позволяем надежному качеству вести бизнес. На протяжении многих лет мы сосредоточились на разработке и производстве гидравлических цилиндров с широким модельным рядом и гибкой адаптацией для строительной техники и специальных транспортных средств.
Помимо гидравлических цилиндров для вилочных погрузчиков, в нашу линейку продукции входят гидравлические цилиндры для мобильных кранов, гидравлические цилиндры для мусоровозов и гидравлические цилиндры для подъемных машин. Все они изготовлены из высокопрочных материалов и прецизионной обработки, что обеспечивает стабильную работу в условиях высокого давления и высокой частоты.

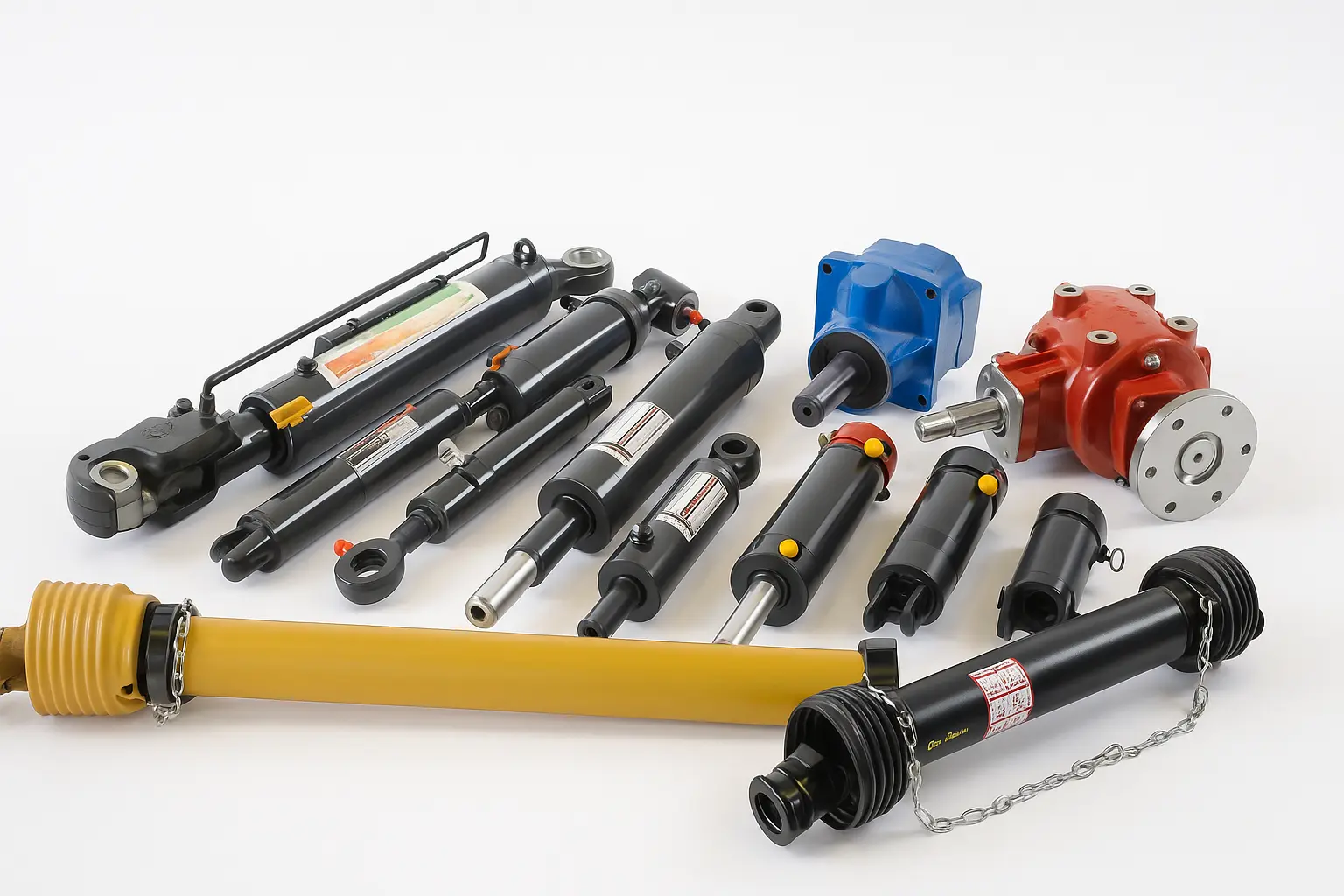

Помимо гидравлических цилиндров, Raydafon поставляет полную линейку продуктов для передачи мощности, включаяКарданные валы, сельскохозяйственные редукторы, прецизионные шестерниипланетарные редукторы. Производители всего оборудования, ремонтники и продавцы запчастей могут получать несколько компонентов от одного поставщика, что исключает дублирование работы по координации.
06
Часто задаваемые вопросы о гидравлическом цилиндре вилочного погрузчика
Какую информацию мне нужно предоставить для предложения?
Укажите тоннаж вилочного погрузчика, функцию цилиндра (подъем, наклон или боковое смещение), диаметр цилиндра, диаметр штока, ход, тип соединения, монтажные размеры и рабочее давление. Чертеж, образец фотографии или существующий номер детали значительно ускоряют подтверждение.
Можете ли вы заменить существующий цилиндр вилочного погрузчика?
Да. Отправьте оригинальный номер детали или чертеж с размерами, и мы подтвердим совпадение. Это наиболее распространенный путь спроса на замену на вторичном рынке.
Вы поставляете ремонтные комплекты, а также цилиндры в сборе?
Да. Ремкомплекты могут поставляться в соответствии с требованиями заказчика, что полезно для мастеров по ремонту погрузчиков и инженеров оборудования, которым необходимо восстановить грузовик на месте.
При каком давлении работают эти цилиндры?
Гидравлические цилиндры вилочных погрузчиков обычно работают в диапазоне 7–14 МПа в зависимости от тоннажа и функций погрузчика. Перед отправкой каждый цилиндр подвергается испытанию под давлением, чтобы подтвердить его производительность при заданном номинале.
Какая обработка поверхности применяется на штоке поршня?
Ключевые компоненты изготовлены из высокопрочной легированной стали, поверхность стержня покрыта гальваническим способом или обработана твердым хромом для обеспечения устойчивости к коррозии и износу, что подходит для частой эксплуатации и суровых условий эксплуатации.
Поддерживаете ли вы пользовательские стили отверстия, хода и соединения?
Да. Мы поставляем индивидуальные решения с различными диаметрами цилиндров, ходом и типами соединений, соответствующими конкретной модели вилочного погрузчика и интенсивности эксплуатации, включая проекты OEM и ODM.
Запросить ценовое предложение на гидравлический цилиндр вилочного погрузчика
Отправьте модель вилочного погрузчика, функцию цилиндра, диаметр цилиндра, ход поршня и детали крепления. Raydafon подтвердит спецификацию и отправит предложение с указанием времени выполнения заказа — независимо от того, являетесь ли вы производителем вилочных погрузчиков, интегратором гидравлических систем или подразделением технического обслуживания.

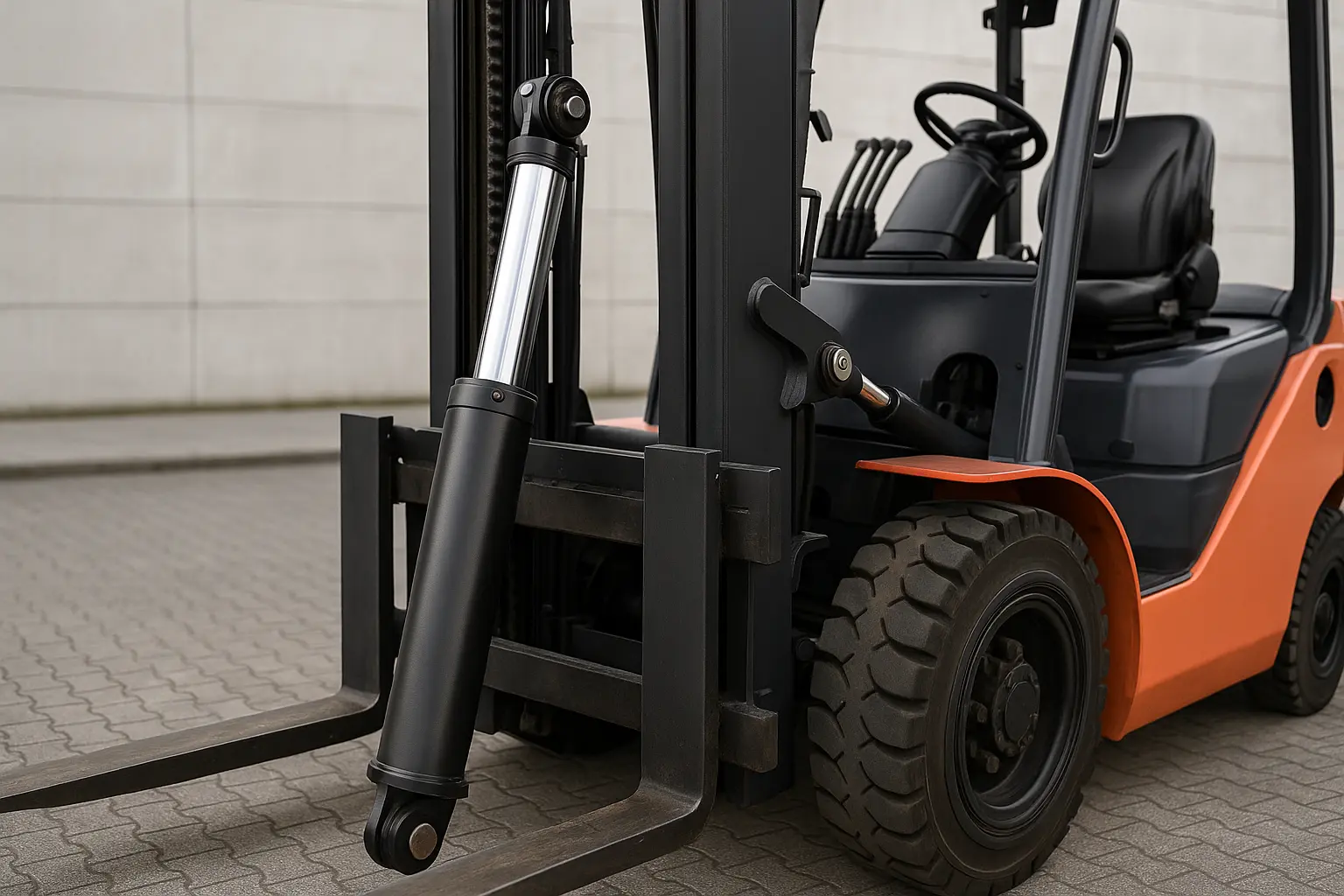

Цилиндр наклона вилочного погрузчика является основным компонентом гидравлической системы, которая управляет наклоном вилок и мачты. Это производится китайской фабрикой Рэйдафона. Цилиндр изготовлен из высокопрочной стали и очень долговечен. Это подходит для вилочных погрузчиков от 1,5 тонн до 18 тонн. Давление стабильно при 7-14 МПа во время работы и не будет колебаться. Прямая цена поставок Raydafon Factory очень разумна. Начиная с загрузки и разгрузки семинара до оборота склада, этот цилиндр похож на гибкий «соединение» вилочного погрузчика, который может не только выдержать тяжелые нагрузки, но также помочь вам сэкономить затраты на техническое обслуживание. Как поставщик, ответ Рэйдафона после продажи также очень быстрый.
Цилиндр подъема вилочного погрузчика представляет собой сердечный гидравлический компонент, установленный на салоне. Он изготовлен на заводе Raydafon в Китае и специально используется для сглаживания и снижения товаров, точно и не встряхивая. Материал, используемый для этого цилиндра, прочный и долговечный, сталь достаточно жесткая, а конструкция уплотнения хороша. Даже если тяжелые предметы перемещаются взад и вперед каждый день, а подъем часто бывает, его нелегко утечь масло и очень устойчива к износу. Как китайский производитель, завод Raydafon не только гарантирует качество, но и имеет ценовые преимущества, так что вилочный погрузчик может иметь стабильную и надежную поддержку электроэнергии при транспортировке различных товаров.
В качестве надежного производителя и поставщика Гидравлический цилиндр вилочного погрузчика в Китае наши продукты прошли сертификацию CE. Если вы хотите купить качественные продукты, свяжитесь с нами.
