Как условия нагрузки влияют на долговременную надежность червячных редукторов?

В течение двух десятилетий в отрасли передачи электроэнергии инженеры и руководители заводов постоянно задавались вопросом: как условия нагрузки влияют на долговременную надежность червячных редукторов? Ответ является основополагающим для долговечности системы и общей стоимости владения. В Raydafon Technology Group Co., Limited наша команда инженеров выделила значительные ресурсы для понимания этой точной взаимосвязи посредством тщательного тестирования на заводе и на местах. Профиль нагрузки, с которым сталкивается коробка передач, — это не просто спецификация в техническом паспорте; это определяющее повествование его оперативной жизни. Ачервячный редукторценится за компактность, высокую степень увеличения крутящего момента, возможность самоблокировки и плавность работы.

Однако его уникальный скользящий контакт между червяком и колесом делает его особенно чувствительным к тому, как нагрузка прикладывается с течением времени. Непонимание или недооценка условий нагрузки — будь то удар, перегрузка или неправильный монтаж — является основной причиной преждевременного износа, потери эффективности и катастрофических отказов. В этом глубоком погружении исследуются механизмы износа, вызванного нагрузкой, описываются технические характеристики нашей продукции и обеспечивается основа для увеличения срока службы вашей коробки передач, гарантируя, что инвестиции в наши компоненты обеспечат десятилетия надежной работы.

---

Оглавление

• Какова связь между нагрузкой и механизмами износа в червячной коробке передач?
• Как наша конструкция червячного редуктора смягчает неблагоприятные эффекты нагрузки?
• Какие ключевые параметры нагрузки должны рассчитывать инженеры для обеспечения надежности?
• Как правильное обслуживание и монтаж могут предотвратить износ, связанный с нагрузкой?
• Краткое описание: Обеспечение долгосрочной надежности за счет контроля нагрузки
• Часто задаваемые вопросы (FAQ)

---

Какова связь между нагрузкой и механизмами износа в червячной коробке передач?

Долговременная надежность любого червячного редуктора напрямую зависит от циклов напряжений, воздействующих на его внутренние компоненты. В отличие от прямозубых передач с преимущественно контактом качения, червяк и колесо совершают значительное скольжение. Это трение скольжения генерирует тепло и является причиной большинства явлений износа. Условия нагрузки напрямую усиливают эти эффекты. Давайте разберем основные механизмы износа, усугубляемые нагрузкой. Однако, чтобы полностью понять это, мы должны сначала составить карту всего пути стресса от применения до неудачи.

Путь напряжения: от приложенной нагрузки к отказу компонента

Когда на выходной вал подается внешняя потребность в крутящем моменте, это запускает сложную цепочку механических реакций внутричервячный редуктор. Это не простое действие рычага. Этот путь имеет решающее значение для диагностики сбоев и проектирования устойчивости.

• Шаг 1: Преобразование крутящего момента и контактное давление.Входной крутящий момент червяка преобразуется в силу, нормальную к боковой поверхности зуба червячного колеса. Эта сила, разделенная на мгновенную площадь контакта (узкий эллипс вдоль зуба), создаетКонтактное давление по Герцу. Это давление может достигать чрезвычайно высокого уровня, часто превышая 100 000 фунтов на квадратный дюйм в компактных устройствах.
• Шаг 2: Генерация поля подземных напряжений.Это интенсивное поверхностное давление создает под поверхностью трехосное поле напряжений. Максимальное касательное напряжение возникает не у поверхности, а немного ниже ее. В этой приповерхностной области при циклическом нагружении возникают усталостные трещины.
• Шаг 3: Фрикционное тепловыделение.Одновременно скользящее движение червяка по колесу преобразует часть передаваемой мощности в тепло трения. Скорость выделения тепла пропорциональна нагрузке, скорости скольжения и коэффициенту трения.
• Шаг 4: Укрепление смазочной пленки.Смазочная пленка, разделяющая металлические поверхности, подвергается экстремальному давлению (EP). Под таким давлением вязкость пленки на мгновение резко возрастает, но ее целостность имеет первостепенное значение. Перегрузка может привести к разрушению пленки.
• Шаг 5: Перенос напряжения на несущую конструкцию.В конечном итоге усилия передаются на корпус коробки передач через подшипники и валы. Прогиб корпуса под нагрузкой может привести к смещению всей сетки, катастрофически изменяя путь напряжения.

Подробная таблица механизмов износа и их триггеров нагрузки

Механизм износа	Триггер первичной нагрузки	Физический процесс и симптомы	Долгосрочное влияние на надежность
Абразивный износ	устойчивая перегрузка; Загрязненная смазка под нагрузкой	Твердые частицы или неровности проникают в мягкий материал круга (бронзу), микрорезая и вспахивая материал. Приводит к полированному виду, появлению потертостей, увеличению люфта и появлению бронзовых частиц в масле.	Постепенная потеря точности профиля зуба. Уменьшение коэффициента контакта приводит к увеличению нагрузки на остаточный профиль, ускоряя последующие фазы износа. Основная причина падения эффективности с течением времени.
Клейкий износ (потертости)	Острая ударная нагрузка; Сильная перегрузка; Нехватка смазки под нагрузкой	Пленка противозадирной смазки разрывается, вызывая локальное сваривание неровностей червяка и колеса. Эти сварные швы немедленно срезаются, отрывая материал от более мягкого круга. Видны шероховатые, порванные поверхности и сильное изменение цвета.	Часто катастрофический, быстрый режим отказа. Может разрушить комплект шестерен в течение нескольких минут или часов после перегрузки. Представляет собой полное нарушение расчетного режима смазки.
Поверхностная усталость (питтинг)	Многоцикловые усталостные нагрузки; Повторяющиеся пики перегрузки	Подповерхностные сдвиговые напряжения от циклического контактного давления вызывают возникновение микротрещин. Трещины распространяются на поверхность, образуя небольшие ямки. Появляется в виде небольших кратеров, обычно вблизи линии питча. Слышно усиление шума при работе.	Прогрессирующее повреждение, которое ухудшается по мере того, как ямки создают концентраторы напряжений для дальнейшего изъязвления. В конечном итоге это приводит к макропиттингу и растрескиванию, при которых отслаиваются большие хлопья материала, вызывая вибрацию и потенциальное заедание.
Термомеханический износ	Устойчивая высокая нагрузка, приводящая к хроническому перегреву	Чрезмерное тепло трения размягчает материал червячного колеса, снижая его предел текучести. Затем нагрузка вызывает пластическое течение бронзы, искажая профиль зуба. Часто сопровождается карбонизацией масла и выходом из строя уплотнений.	Фундаментальная деградация материала. Геометрия зубчатой ​​передачи постоянно изменяется, что приводит к перекосу, неравномерному распределению нагрузки и быстрому каскадному переходу в другие виды отказов. Восстановление невозможно; требуется замена.
Фреттинг и ложный бринеллирование (подшипники)	Статическая перегрузка; Вибрация под нагрузкой; Неправильные монтажные нагрузки	Колебательные микродвижения между обоймами подшипников и телами качения под действием большой статической нагрузки или вибрации приводят к образованию частиц износа. Проявляется в виде выгравированных рисунков или углублений на дорожках качения даже без вращения.	Преждевременный выход из строя подшипника, что вторично приводит к смещению вала. Это смещение затем вызывает неравномерную нагрузку на зубчатое зацепление, создавая сценарий двухточечного отказа.

Роль спектра нагрузки и рабочего цикла

Реальные нагрузки редко бывают постоянными. Понимание спектра нагрузки — распределения различных уровней нагрузки во времени — имеет решающее значение для прогнозирования жизни. В нашем заводском анализе компании Raydafon Technology Group Co., Limited для оценки этого используется правило Майнера о совокупном усталостном повреждении.

• Непрерывная работа при номинальной нагрузке:Базовый уровень. Износ прогрессирует предсказуемо в зависимости от смазки и выравнивания. Срок службы определяется постепенным накоплением поверхностной усталости.
• Прерывистый режим работы с частым пуском и остановкой:Высокоинерционные запуски создают мгновенные пиковые нагрузки, в несколько раз превышающие рабочий крутящий момент. Каждый запуск представляет собой мини-ударную нагрузку, ускоряющую адгезионный износ и усталость. Наши испытания показывают, что это может сократить срок службы на 40–60 % по сравнению с непрерывным режимом работы, если это не учтено при выборе.
• Переменная нагрузка (например, конвейер с изменяющимся весом материала):Колеблющаяся нагрузка создает переменную амплитуду напряжения. Это более разрушительно, чем постоянная средняя нагрузка того же среднего значения из-за эффекта усталости. Частота и амплитуда колебаний являются ключевыми показателями, которые мы запрашиваем у клиентов.
• Реверсивная обязанность:Нагрузка, приложенная в обоих направлениях вращения, исключает период «отдыха» контактной поверхности на одной стороне зуба, эффективно удваивая циклы напряжения. Это также требует от системы смазки одинаковой защиты обеих сторон.

На нашем заводе в Raydafon Technology Group Co., Limited мы моделируем именно эти спектры. Мы подвергаем наши прототипы червячных редукторов запрограммированным циклам усталости, которые повторяют годы службы за считанные недели. Это позволяет нам определить точный порог нагрузки, при котором механизмы износа переходят от умеренного к разрушительному, и проектировать наши стандартные агрегаты с безопасным эксплуатационным запасом значительно ниже этого порога.

Эти эмпирические данные являются краеугольным камнем нашей гарантии надежности, превращая абстрактное понятие «нагрузка» в измеримый расчетный параметр для каждого червячного редуктора, который мы производим. Цель состоит в том, чтобы наши устройства не только выдерживали номинальную нагрузку, но и были устойчивы к непредсказуемым нагрузкам промышленного применения, где события перегрузки являются вопросом не «если», а «когда».

---

Как наша конструкция червячного редуктора смягчает неблагоприятные эффекты нагрузки?

В компании Raydafon Technology Group Co., Limited наша философия проектирования является проактивной: мы проектируем наши червячные редукторы не только с расчетом на статическую нагрузку, но и с учетом динамических и часто суровых реалий эксплуатации. Каждый выбор материала, геометрические расчеты и процесс сборки оптимизированы, чтобы противостоять ранее описанным механизмам износа, связанным с нагрузкой. Вот разбивка наших ключевых стратегий проектирования и производства, расширенная, чтобы показать глубину нашего подхода.

Материаловедение и металлургическая защита

Наша защита от нагрузки начинается на атомном уровне. Сочетание материалов является первым и наиболее важным барьером.

• Червяк (входной вал) Спецификация:
  • Основной материал:Мы используем цементируемые стали, такие как 20MnCr5 или 16MnCr5. Они обеспечивают прочный, пластичный сердечник, способный выдерживать нагрузки на изгиб и скручивание без хрупкого разрушения.
  • Обработка поверхности:Червяки подвергаются цементации или карбонитридированию на глубину 0,5-1,2 мм (в зависимости от модуля), а затем прецизионной шлифовке. Это создает чрезвычайно твердую поверхность (58-62 HRC), устойчивую к истиранию и адгезионному износу.
  • Отделка:После шлифования мы применяем процессы суперфинишной обработки или полировки для достижения шероховатости поверхности (Ra) выше 0,4 мкм. Более гладкая поверхность напрямую снижает коэффициент трения, уменьшая теплоту трения, выделяемую под нагрузкой, и улучшая образование смазочной пленки.
• Спецификация червячного колеса:
• Состав сплава:Мы используем фосфористую бронзу непрерывного литья премиум-класса (CuSn12). Мы строго контролируем содержание олова (11-13%) и уровень фосфора для оптимизации прочности, твердости и литейных качеств. Для улучшения зернистой структуры могут быть добавлены микроэлементы, такие как никель.
• Производственный процесс:Мы используем центробежное литье или непрерывное литье для производства заготовок с плотной, непористой и однородной зернистой структурой. Это устраняет внутренние недостатки, которые могут стать точками зарождения трещин при циклической нагрузке.
• Обработка и контроль качества:Каждое колесо обрабатывается на червячных станках с ЧПУ. Мы выполняем 100% проверку размеров и проводим цветокоррекцию критически важных партий, чтобы убедиться в отсутствии дефектов отливки в области корня зуба, зоне наибольшего напряжения при изгибе.

Геометрическая оптимизация для превосходного распределения нагрузки

Точная геометрия обеспечивает максимально равномерное распределение нагрузки, избегая разрушительной концентрации напряжений.

• Модификация профиля зуба (рельеф кончика и корня):Мы намеренно модифицируем идеальный эвольвентный профиль. Слегка снимаем материал у кончика и корня зуба червячного колеса. Это предотвращает контакт кромок во время входа и выхода сетки в условиях отклонения или смещения — обычная реальность при высокой нагрузке. Это гарантирует, что нагрузка переносится на прочную среднюю часть зуба.
• Оптимизация угла опережения и угла давления:Угол подъема червяка рассчитывается не только с учетом передаточного отношения, но и с учетом эффективности и грузоподъемности. Больший угол подъема повышает эффективность, но может уменьшить тенденцию к самоблокировке. Мы балансируем их в зависимости от применения. Наш стандартный угол давления обычно составляет 20° или 25°. Больший угол давления укрепляет корень зуба (лучшая прочность на изгиб), но немного увеличивает нагрузки на подшипники. Подбираем оптимальный угол для крутящего момента агрегата.
• Анализ и оптимизация шаблонов контактов:На этапе создания прототипа мы проводим детальные испытания рисунка контакта с использованием берлинской синей или современной цифровой пленки под давлением. Мы регулируем настройки и выравнивание фрезы, чтобы добиться центрированного продолговатого рисунка контакта, который покрывает 60-80% боковой поверхности зуба в условиях нагрузки. Идеальный незагруженный шаблон бессмысленен; мы оптимизируем шаблон под расчетную нагрузку.

Дизайн аспект	Наша спецификация и процесс	Инженерное преимущество для обработки грузов	Как это снижает специфический износ
Червячный материал и обработка	Цементируемая сталь (например, 20MnCr5), цементация на глубину 0,8 мм, твердость 60±2 HRC, суперфинишная обработка до Ra ≤0,4 мкм.	Чрезвычайная твердость поверхности противостоит истиранию; прочный сердечник предотвращает выход вала из строя при ударных нагрузках; гладкая поверхность уменьшает тепло трения.	Непосредственно борется с абразивным и адгезионным износом. Уменьшает коэффициент трения, ключевую переменную в уравнении тепловыделения (Q ∝ μ * Нагрузка * Скорость).
Материал червячного колеса	Непрерывнолитая фосфористая бронза CuSn12, центробежное литье по плотности, твердость 90-110 HB.	Оптимальный баланс прочности и удобства. Более мягкая бронза может содержать мелкие абразивы и адаптироваться к профилю червяка под нагрузкой, улучшая контакт.	Обеспечивает природную смазывающую способность. Его гибкость помогает распределять нагрузку более равномерно даже при незначительном смещении, снижая риск точечной коррозии.
Проектирование жилья	Чугун GG30, ребра, оптимизированные для анализа методом конечных элементов (FEA), механически обработанные монтажные поверхности и выравнивание отверстий за одну установку.	Максимальная жесткость сводит к минимуму прогиб при тяжелых радиальных нагрузках. Поддерживает точную центровку вала, что имеет решающее значение для равномерного распределения нагрузки по всей поверхности зуба.	Предотвращает краевую нагрузку, вызванную изгибом корпуса. Краевая нагрузка создает локальное высокое контактное давление, что является непосредственной причиной преждевременного появления точечной коррозии и растрескивания.
Подшипниковая система	Выходной вал: парные конические роликоподшипники с предварительным натягом. Входной вал: радиальные шарикоподшипники + упорные подшипники. Все подшипники имеют зазор C3 для промышленных температурных диапазонов.	Конические ролики выдерживают одновременно высокие радиальные и осевые нагрузки. Предварительная нагрузка устраняет внутренний зазор, уменьшая люфт вала при различных направлениях нагрузки.	Предотвращает прогиб вала и осевое смещение. Выход из строя подшипников из-за перегрузки является основной причиной выхода из строя зацепления вторичной шестерни. Эта система обеспечивает целостность положения вала.
Смазочная техника	Синтетическое масло на основе полигликоля (PG) или полиальфаолефина (ПАО) с высокими противозадирными присадками и противоизносными присадками. Точный объем масла, рассчитанный для оптимальной смазки разбрызгиванием и теплоемкости.	Синтетические масла сохраняют стабильную вязкость в более широком диапазоне температур, обеспечивая прочность пленки при холодном пуске и горячей эксплуатации. Присадки с высоким содержанием EP предотвращают разрушение пленки при ударных нагрузках.	Сохраняет эластогидродинамическую смазочную пленку (EHL) при всех расчетных условиях нагрузки. Это единственный наиболее эффективный барьер против адгезионного износа (истирания).
Сборка и обкатка	Сборка с контролируемой температурой, проверенная предварительная нагрузка подшипника. Перед отправкой каждое устройство проходит процедуру обкатки без нагрузки и под нагрузкой для фиксации рисунка контакта.	Устраняет ошибки сборки, вызывающие внутренние напряжения. При обкатке шестерни изнашиваются мягко и в контролируемых условиях, устанавливая оптимальную схему контакта несущей нагрузки с первого дня.	Предотвращает сбои «детской смертности». Правильная обкатка сглаживает неровности, равномерно распределяет начальную нагрузку и подготавливает агрегат к полной номинальной нагрузке в полевых условиях.

Управление температурным режимом: рассеивание тепла нагрузки

Поскольку нагрузка создает трение, а трение создает тепло, управление теплом — это управление симптомом нагрузки. Наши конструкции выходят за рамки простого ребристого корпуса.

• Стандартный ребристый корпус:Площадь поверхности максимизируется за счет аэродинамической конструкции ребра, основанной на термическом моделировании. Этого достаточно для большинства применений в рамках механического номинала.
• Варианты охлаждения для высоких тепловых нагрузок:
  • Внешний вентилятор (удлинитель червячного вала):Простой и эффективный вариант увеличения потока воздуха над корпусом, обычно улучшающий рассеивание тепла на 30–50%.
  • Кожух вентилятора (кожух):Направляет воздух от вентилятора точно над самой горячей частью корпуса (обычно вокруг опорных поверхностей).
  • Рубашка водяного охлаждения:Для экстремальных рабочих циклов или высоких температур окружающей среды специальный корпус с рубашкой позволяет циркулирующей охлаждающей жидкости напрямую отводить тепло. Это может удвоить или утроить эффективную тепловую мощность агрегата.
  • Система циркуляции масла с внешним охладителем:Для самых крупных агрегатов мы предлагаем системы, в которых масло прокачивается через внешний воздушно-масляный или водомасляный охладитель, поддерживая постоянную оптимальную температуру масла независимо от нагрузки.

На нашем заводе мы стремимся контролировать каждую переменную. Наш червячный редуктор создан для того, чтобы стать надежным партнером в самых требовательных приложениях: от спектрографического анализа поступающих бронзовых слитков до окончательной тепловизионной проверки во время обкатки под нагрузкой. Название Raydafon Technology Group Co., Limited на устройстве означает компонент, разработанный с глубоким эмпирическим пониманием того, как условия нагрузки влияют на долгосрочную надежность. Мы не просто поставляем коробку передач; мы поставляем систему, предназначенную для предсказуемого и безопасного поглощения, распределения и рассеивания механической энергии вашего приложения в течение всего срока ее службы.

---

Какие ключевые параметры нагрузки должны рассчитывать инженеры для обеспечения надежности?

Выбор правильного червячного редуктора – это задача прогнозирования. Чтобы гарантировать долгосрочную надежность, инженеры должны выйти за рамки простого расчета «мощности и передаточного числа» и проанализировать полный профиль нагрузки. Неправильное применение, часто из-за неполной оценки нагрузки, является основной причиной отказов на местах. Здесь мы описываем важнейшие параметры, которые оценивает наша техническая группа при выборе червячного редуктора для клиента, предоставляя подробную методологию каждого из них.

Основополагающий расчет: требуемый выходной крутящий момент (T2)

Это кажется простым, но ошибки встречаются часто. Должно быть, это крутящий моментна выходном валу коробки передач.

• Формула:Т2 (Нм) = (9550 * P1 (кВт)) / n2 (об/мин) * η (КПД). Или из первых принципов: T2 = Сила (Н) * Радиус (м) для лебедки; или T2 = (Тяга конвейера (Н) * Радиус барабана (м)).
• Распространенная ошибка:Использование мощности двигателя и входной скорости без учета потерь эффективности в системе (другие редукторы, ремни, цепи) перед нашим червячным редуктором. Всегда измеряйте или рассчитывайте крутящий момент в точке соединения с входным или выходным валом.

Необоротный множитель: коэффициент обслуживания (SF) – глубокий анализ

Фактор обслуживания — это универсальный язык для учета суровых условий реального мира. Это множитель, применяемый к рассчитанномутребуемый выходной крутящий момент (T2)определитьминимально необходимый номинальный крутящий момент редуктора.

Выбор коэффициента обслуживания основан на систематической оценке трех основных категорий:

1. Характеристики источника питания (первичного двигателя):
   • Электродвигатель (переменный ток, 3-фазный):СФ = 1,0 (базовый). Однако учтите:
     • Высокоинерционные старты:Двигатели, приводящие к нагрузкам с высокой инерцией (вентиляторы, большие барабаны), могут потреблять 5-6-кратную мощность тока во время запуска. Этот переходный крутящий момент передается. Добавьте 0,2–0,5 к SF или используйте устройство плавного пуска/ЧРП.
     • Количество пусков/час:Более 10 пусков в час представляют собой тяжелый пусковой режим. Добавьте 0,3 к SF.
   • Двигатель внутреннего сгорания:Из-за пульсаций крутящего момента и возможности ударов из-за внезапного включения (муфты) типично минимальное значение SF равное 1,5.
   • Гидравлический двигатель:В целом плавное, но возможны скачки давления. SF обычно 1,25-1,5 в зависимости от качества регулирующего клапана.
2. Характеристики ведомой машины (нагрузки):Это самая критическая категория.
   • Равномерная нагрузка (SF 1.0):Стабильный, предсказуемый крутящий момент. Примеры: Электрогенератор, конвейер с постоянной скоростью и равномерно распределенным весом, смеситель с жидкостью одинаковой вязкости.
   • Умеренная ударная нагрузка (SF 1,25 – 1,5):Нерегулярная работа с периодическими предсказуемыми пиками. Примеры: конвейеры с прерывистой подачей, легкие подъемники, прачечные машины, упаковочные машины.
   • Тяжелая ударная нагрузка (SF 1,75–2,5+):Тяжелые, непредсказуемые требования к высокому крутящему моменту. Примеры: камнедробилки, молотковые мельницы, перфорационные прессы, сверхмощные лебедки с грейферными ковшами, лесозаготовительная техника. Для крайних случаев, таких как дробилка шлака, мы применили SF 3,0 на основе исторических данных об отказах.
3. Продолжительность ежедневной работы (рабочий цикл):
   • Периодический (≤ 30 мин/день):Иногда SF можно немного уменьшить (например, умножить на 0,8), но никогда не ниже 1,0 для данного класса нагрузки. Рекомендуется соблюдать осторожность.
   • 8-10 часов/день:Стандартная промышленная пошлина. Используйте полный SF от источника питания и оценки ведомой машины.
   • Непрерывная работа 24/7:Самый требовательный график усталостной жизни.Увеличьте SF от приведенной выше оценки минимум на 0,2.Например, для равномерной нагрузки в режиме 24/7 следует использовать SF 1,2, а не 1,0.

Формула минимального номинального крутящего момента коробки передач:T2_rated_min = T2_расчетный * SF_total.

Критическая проверка: тепловая мощность (номинальная тепловая мощность)

Это часто является ограничивающим фактором, особенно в коробках передач меньшего размера или в высокоскоростных приложениях. Коробка передач может быть достаточно прочной механически, но при этом перегреваться.

• Что это такое:Максимальная входная мощность, которую редуктор может непрерывно передавать без превышения внутренней температуры масла стабильного значения (обычно 90–95°C) при стандартной температуре окружающей среды 40°C.
• Как проверить:Ваше приложениетребуемая входная мощность (P1)должно быть ≤ коробки передачТепловая мощность HPна вашей рабочей входной скорости (n1).
• Если P1_required > Тепловая мощность:Вы ДОЛЖНЫ снизить механическую мощность (использовать больший размер) или добавить систему охлаждения (вентилятор, водяная рубашка). Игнорирование перегрева и быстрого выхода из строя этой гарантии.
• Наши данные:В нашем каталоге представлены четкие графики, показывающие зависимость тепловой мощности от входного числа оборотов в минуту для каждого размера червячного редуктора с вентиляторным охлаждением и без него.

Расчеты внешних сил: радиальная нагрузка (OHL) и осевая нагрузка

Силы, прикладываемые к валам внешними компонентами, не зависят от передаваемого крутящего момента и добавляются к нему.

• Формула радиальной нагрузки (OHL) (для цепи/звездочки или шкива):
  OHL (Н) = (2000 * Крутящий момент на валу (Нм)) / (Диаметр шага звездочки/шкива (мм))
  Крутящий момент на валуэто либо T1 (вход), либо T2 (выход). Необходимо проверить OHL на обоих валах.
• Осевая нагрузка (осевая нагрузка) от винтовых передач или наклонных конвейеров:Эта сила действует вдоль оси вала и должна рассчитываться на основе геометрии ведомого элемента.
• Проверка:Рассчитанная OHL и осевая нагрузка должны быть ≤ допустимых значений, перечисленных в наших таблицах для выбранной модели червячного редуктора, на определенном расстоянии от поверхности корпуса (X), к которой прилагается сила.

Особенности окружающей среды и применения

• Температура окружающей среды:Если температура выше 40°C, теплоемкость снижается. Если температура ниже 0°C, пусковая вязкость смазки вызывает беспокойство. Сообщите нам об ассортименте.
• Монтажное положение:Червь сверху или снизу? Это влияет на уровень масла в картере и смазку верхнего подшипника. Наши рейтинги обычно рассчитаны на червь-овер-позицию. Другие позиции могут потребовать консультации.
• Профиль рабочего цикла:Предоставьте график или описание, если нагрузка меняется предсказуемо. Это позволяет провести более сложный анализ, чем просто статический SF.

Наш подход в Raydafon Technology – это сотрудничество. Мы предоставляем нашим клиентам подробные таблицы выбора, в которых учитываются все вышеуказанные параметры. Что еще более важно, мы предлагаем прямую инженерную поддержку. Предоставляя вам полную информацию о применении — характеристики двигателя, инерцию запуска, профиль нагрузочного цикла, условия окружающей среды и компоновочные чертежи — мы можем совместно выбрать червячный редуктор, который не просто подходит, но и оптимально надежен для ваших конкретных условий нагрузки. Этот тщательный процесс расчета, основанный на десятилетиях данных наших заводских испытаний, отличает правильный выбор от катастрофического.

---

Как правильное обслуживание и монтаж могут предотвратить износ, связанный с нагрузкой?

Даже самый прочный червячный редуктор отРайдафонможет привести к преждевременному выходу из строя при неправильной установке или обслуживании. Правильный монтаж и строгий режим технического обслуживания — это ваши рабочие рычаги, позволяющие напрямую противодействовать постоянному воздействию нагрузки. Эти методы сохраняют расчетную геометрию несущей способности и целостность смазки, гарантируя, что агрегат будет работать так, как задумано, на протяжении всего срока службы.

Этап 1: Предварительная установка и монтаж – создание основы надежности

Ошибки, допущенные во время установки, создают присущие дефекты, увеличивающие нагрузку, которые никакое последующее обслуживание не может полностью исправить.

• Хранение и обращение:
  • Храните устройство в чистом и сухом месте. При хранении более 6 месяцев проворачивайте входной вал на несколько полных оборотов каждые 3 месяца, чтобы повторно покрыть шестерни маслом и предотвратить ложное бринеллирование подшипников.
  • Никогда не поднимайте агрегат только за валы или литые проушины корпуса. Используйте стропу вокруг корпуса. Падение или тряска устройства может привести к смещению внутреннего выравнивания или повреждению подшипника.
• Фундамент и жесткость:
  • Монтажное основание должно быть плоским, жестким и обработанным с достаточным допуском (мы рекомендуем лучше, чем 0,1 мм на 100 мм). Гибкая основа прогибается под нагрузкой, что приводит к смещению коробки передач с подсоединенным оборудованием.
  • Для корректировки плоскостности основания используйте прокладки, а не шайбы. Убедитесь, что монтажные ножки полностью поддерживаются.
  • Используйте крепеж подходящего класса (например, класс 8,8 или выше). Затягивайте болты крест-накрест с моментом затяжки, указанным в нашем руководстве, чтобы избежать деформации корпуса.
• Центровка валов: самая важная задача.
  • Никогда не выравнивайте на глаз или линейку.Всегда используйте циферблатный индикатор или лазерный инструмент для выравнивания.
  • Выравнивайте подсоединенное оборудование относительно коробки передач, а не наоборот, чтобы избежать деформации корпуса коробки передач.
  • Проверьте выравнивание как в вертикальной, так и в горизонтальной плоскостях. Окончательную юстировку необходимо выполнять на оборудовании при нормальной рабочей температуре, так как рост температуры может привести к смещению юстировки.
  • Допустимое смещение гибких муфт обычно очень небольшое (часто менее 0,05 мм радиальное и 0,1 мм угловое). Превышение этого значения вызывает циклические изгибающие нагрузки на валы, что резко увеличивает износ подшипников и уплотнений.
• Подключение внешних компонентов (шкивы, звездочки):
• Для установки используйте подходящий съемник; никогда не ударяйте молотком по валу или компонентам коробки передач.
• Убедитесь, что ключи установлены правильно и не выступают. Используйте установочные винты в правильной ориентации, чтобы зафиксировать компонент.
• Убедитесь, что радиальная нагрузка (OHL) от этих компонентов находится в пределах опубликованного предела для выбранного червячного редуктора на правильном расстоянии «X».

Этап 2: Смазка – продолжающаяся борьба с износом, вызванным нагрузкой

Смазка является активным агентом, который предотвращает контакт груза с металлом.

• Первоначальное заполнение и обкатка:
  • Используйте только рекомендованный тип масла и вязкость (например, синтетический полигликоль ISO VG 320). Неподходящее масло не может образовать необходимую EHD-пленку под высоким контактным давлением.
  • Заливайте масло до центра смотрового стекла или пробки уровня масла — ни больше, ни меньше. Переполнение вызывает потери и перегрев; недолив приводит к голоданию шестерен и подшипников.
  • Первая замена масла имеет решающее значение.После первых 250-500 часов работы замените масло. Это удаляет частицы износа, образующиеся в результате микроскопического соответствия зубьев шестерни друг другу под первоначальной нагрузкой. Если оставить этот мусор в системе, он станет очень абразивным.
• Регулярная замена масла и мониторинг состояния:
  • Установите график, основанный на часах работы или ежегодно, в зависимости от того, что наступит раньше. При круглосуточной работе, 7 дней в неделю, синтетическое масло обычно меняется каждые 4000–6000 часов.
  • Анализ масла:Самый мощный инструмент прогнозирования. Отправляйте образец в лабораторию при каждой замене масла. В отчете будет показано:
    • Металлы:Поднимающееся железо (червячная сталь) или медь/олово (колесная бронза) указывает на активный износ. Внезапный всплеск указывает на проблему.
    • Вязкость:Масло загустело (окисление) или разжижилось (сдвиг, разжижение топлива)?
    • Загрязнения:Кремний (грязь), содержание воды, кислотное число. Вода (>500 ppm) особенно вредна, поскольку способствует образованию ржавчины и снижению прочности масляной пленки.
• Повторная смазка уплотнений (если применимо):Некоторые конструкции имеют уплотнения для удаления смазки. Используйте указанную высокотемпературную литиевую комплексную смазку с осторожностью, чтобы избежать загрязнения масляного картера.

Этап 3: Оперативный мониторинг и периодические проверки

Будьте системой раннего предупреждения о проблемах, связанных с нагрузкой.

• Мониторинг температуры:
  • Используйте инфракрасный термометр или стационарный датчик для регулярной проверки температуры корпуса рядом с зонами подшипников и масляным поддоном.
  • Установите базовую температуру при нормальной нагрузке. Устойчивое повышение температуры на 10–15°C выше исходного уровня является явным предупреждением об увеличении трения (перекос, выход из строя смазки, перегрузка).
• Анализ вибрации:
  • Простые портативные измерители могут отслеживать общую скорость вибрации (мм/с). Тенденция этого с течением времени.
  • Увеличение вибрации указывает на износ подшипников, неравномерный износ или дисбаланс подключенного оборудования — все это увеличивает динамические нагрузки на коробку передач.
• Слуховые и визуальные проверки:
  • Прислушайтесь к изменениям в звуке. Новое нытье может указывать на перекос. Стук может указывать на выход из строя подшипника.
  • Ищите утечки масла, которые могут быть признаком перегрева (затвердевания уплотнений) или избыточного давления.
• Повторная затяжка болтов:После первых 50–100 часов работы, а затем ежегодно повторно проверяйте затяжку всех фундаментных, корпусных и стяжных болтов. Вибрация от циклов нагрузки может ослабить их.

Комплексная таблица графика технического обслуживания

Действие	Частота/время	Назначение и подключение нагрузки	Основные примечания к процедуре
Первоначальная замена масла	После первых 250-500 часов работы.	Удаляет первоначальные остатки износа (абразивные частицы), образующиеся в процессе фиксации шестерен и подшипников. Предотвращает ускорение абразивного износа.	Слейте воду, пока она теплая. При наличии большого количества загрязнений промывайте только маслом того же типа. Долейте до нужного уровня.
Регулярная замена масла и анализ	Каждые 4000-6000 часов работы или 12 месяцев. Чаще в грязных/горячих помещениях.	Восполняет изношенные присадки, удаляет накопившиеся металлы износа и загрязнения. Анализ масла позволяет определить тенденцию износа, что является прямым индикатором степени внутренней нагрузки и состояния компонентов.	Во время работы возьмите пробу масла из среднего поддона. Отправить в лабораторию. Документируйте результаты, чтобы установить линии тренда для таких критических элементов, как Fe, Cu, Sn.
Проверка момента затяжки болтов	Через 50-100 часов, затем ежегодно.	Предотвращает ослабление из-за вибрации и термоциклирования под нагрузкой. Ослабленные болты допускают перемещение корпуса и его несоосность, создавая неравномерную нагрузку с высокой нагрузкой.	Используйте калиброванный динамометрический ключ. Следуйте схеме крест-накрест для болтов корпуса и основания.
Проверка выравнивания	После установки, после любого технического обслуживания подключенного оборудования и ежегодно.	Обеспечивает коллинеарность соединенных валов. Несоосность является прямым источником циклических изгибающих нагрузок, вызывающих преждевременный выход из строя подшипников и неравномерный контакт шестерен (краевые нагрузки).	Выполнять на оборудовании, находящемся при рабочей температуре. Для точности используйте лазерные или циферблатные индикаторы.
Мониторинг тенденций температуры и вибрации	Еженедельные/ежемесячные чтения; непрерывный мониторинг критически важных приложений.	Раннее выявление проблем (отказ смазки, износ подшипников, несоосность), которые увеличивают внутреннее трение и динамические нагрузки. Позволяет планировать вмешательство до катастрофического сбоя.	Отметьте точки измерения на корпусе. Запишите температуру окружающей среды и состояние нагрузки для точного сравнения.
Визуальный осмотр на предмет утечек и повреждений	Ежедневный/еженедельный обход.	Выявляет утечки масла (потенциальная потеря смазки, приводящая к износу) или физические повреждения от внешних воздействий, которые могут поставить под угрозу целостность корпуса под нагрузкой.	Проверьте поверхности уплотнений, соединения корпуса и сапун. Убедитесь, что дыхательный аппарат чистый и беспрепятственный.

Опыт нашей фабрики выходит за рамки точки продаж. Наша техническая документация включает подробные руководства по установке и контрольные списки по техническому обслуживанию, адаптированные к нашей продукции. Сотрудничая с нами, вы получаете не только качественный червячный редуктор, но и базу знаний и поддержку, гарантирующую, что он проработает полный расчетный срок службы, активно справляясь с нагрузками, с которыми он сталкивается каждый день. Надежность — это партнерство, и мы стремимся быть вашим техническим ресурсом от установки до десятилетий обслуживания.

---

Краткое описание: Обеспечение долгосрочной надежности за счет контроля нагрузки

Понимание того, как условия нагрузки влияют на долговременную надежность червячных редукторов, является краеугольным камнем успешной разработки приложений. Это многогранное взаимодействие между механическим напряжением, терморегулированием, материаловедением и эксплуатационной практикой. Как мы выяснили, неблагоприятные нагрузки ускоряют такие механизмы износа, как истирание, точечная коррозия и истирание, что приводит к потере эффективности и преждевременному выходу из строя.

В Raydafon Technology Group Co., Limited мы боремся с этим посредством продуманной конструкции: от наших червяков из закаленной стали и бронзовых колес до жестких корпусов и высокопроизводительных подшипников, каждый аспект нашего червячного редуктора спроектирован так, чтобы выдерживать сложные профили нагрузки. Однако партнерство ради надежности является общим. Успех зависит от точного расчета коэффициентов эксплуатации, температурных ограничений и внешних нагрузок во время выбора, а также тщательной установки и культуры упреждающего обслуживания.

Рассматривая нагрузку не как простое число, а как динамический профиль срока службы и выбирая партнера по редукторам с соответствующей инженерной глубиной, вы превращаете критически важный компонент в надежный актив. Мы приглашаем вас воспользоваться нашим двадцатилетним опытом. Позвольте нашей команде инженеров помочь вам проанализировать ваши конкретные условия нагрузки, чтобы выбрать оптимальное решение червячного редуктора, гарантирующее производительность, долговечность и максимальную отдачу от ваших инвестиций.

Свяжитесь с Raydafon Technology Group Co., Limitedсегодня для подробного обзора приложения и рекомендаций по продукту. Загрузите наш подробный технический документ по расчету нагрузки или запросите у наших инженеров аудит объекта для оценки ваших текущих приводных систем.

---

Часто задаваемые вопросы (FAQ)

Вопрос 1. Какой тип нагрузки является наиболее опасным для червячного редуктора?
A1: Ударные нагрузки обычно являются наиболее разрушительными. Внезапный скачок крутящего момента большой величины может мгновенно разрушить критически важную масляную пленку между червяком и колесом, что приведет к немедленному адгезионному износу (задирам) и потенциальному растрескиванию зубьев или подшипников. Это также вызывает циклы сильного стресса, которые ускоряют утомление. Хотя длительные перегрузки вредны, мгновенный характер ударных нагрузок часто не оставляет времени для инерции системы, чтобы поглотить воздействие, что делает их особенно серьезными.

Вопрос 2: Как продолжительная перегрузка, скажем, при 110 % номинального крутящего момента влияет на срок службы?
О2: Постоянная перегрузка, даже незначительная, резко сокращает срок службы. Зависимость между нагрузкой и сроком службы подшипников/шестерен часто является экспоненциальной (следуя зависимости кубического закона для подшипников). Перегрузка в 110 % может сократить ожидаемый срок службы подшипника L10 примерно на 30–40 %. Что еще более важно, это повышает рабочую температуру из-за увеличения трения. Это может привести к термическому разгону, когда более горячее масло разжижается, что приводит к увеличению трения и еще более горячему маслу, что в конечном итоге приводит к быстрому разрушению смазки и катастрофическому износу в течение короткого периода времени.

Вопрос 3. Может ли более высокий коэффициент эксплуатации полностью гарантировать надежность при переменных нагрузках?
A3: Более высокий сервисный коэффициент является важнейшим запасом прочности, но не является абсолютной гарантией. Он учитывает неизвестные в характере и частоте нагрузки. Однако надежность также зависит от правильной установки (выравнивание, монтаж), правильной смазки и факторов окружающей среды (чистота, температура окружающей среды). Использование высокого коэффициента обслуживания позволяет выбрать более прочный редуктор с большей собственной производительностью, но его все равно необходимо правильно устанавливать и обслуживать, чтобы реализовать весь потенциальный срок службы.

Вопрос 4. Почему тепловая мощность так важна при обсуждении нагрузки?
A4: В червячном редукторе значительная часть входной мощности теряется в виде тепла из-за трения скольжения. Нагрузка напрямую определяет величину этих потерь на трение. Теплоемкость — это скорость, с которой корпус коробки передач может рассеивать это тепло в окружающую среду, при этом внутренняя температура не превышает безопасный предел для смазочного материала (обычно 90–100°C). Если приложенная нагрузка генерирует тепло быстрее, чем оно может рассеиваться, устройство перегреется, что приведет к разрушению масла и быстрому выходу из строя, даже если механические компоненты достаточно прочны, чтобы выдержать крутящий момент.

Вопрос 5: Как именно радиальные нагрузки ухудшают работу червячного редуктора?
A5: Радиальные нагрузки создают изгибающий момент на выходном валу. Эту силу переносят подшипники выходного вала. Чрезмерная ВЛ приводит к преждевременной усталости подшипников (бринеллингу, растрескиванию). Он также слегка отклоняет вал, что приводит к смещению точного зацепления между червяком и колесом. Это несоосность концентрирует нагрузку на одном конце зуба, вызывая локальную точечную коррозию и износ, увеличивая люфт и создавая шум и вибрацию. Это эффективно подрывает тщательно спроектированное распределение нагрузки в зубчатой ​​передаче.

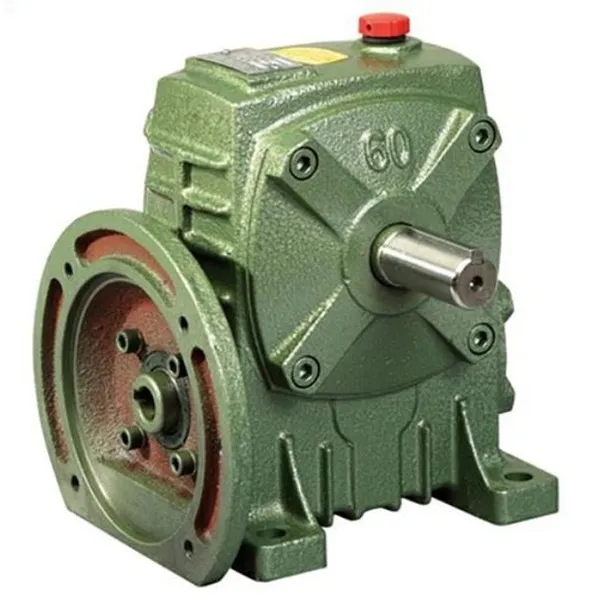

Червячный редуктор Raydafon Technology: ключевые параметры конструкции для устойчивости к нагрузкам
