Вал отбора мощности для вертикальных кормосмесителей Peecon

Сменные карданные валы для вертикальных кормосмесителей PEECON 865, 1100, 1300 и 1500. Главный вал постоянной скорости CAT6; варианты тракторных шлицев 1.375-6 (540 об/мин), 1.375-21 (1000 об/мин) и 1.750-20 (1000 об/мин); вход на стороне микшера обычно 1,750-6. Крутящий момент муфты автоматического отключения 2500–3500 Н·м; срезные болты с номинальным усилием 2920 Н·м. Длина вала, размер ярма, комбинация шлицев и конфигурация щита могут быть выполнены по чертежу. MOQ и время выполнения подтверждаются для каждого заказа, поскольку они зависят от модели и конфигурации. Отправьте модель миксера и шлицы ВОМ трактора — мы подтвердим комбинацию трансмиссии и оформим коммерческое предложение.

Сменная трансмиссия оптом · Линейка вертикальных миксеров ПИКОН

Оптовый вал отбора мощности для вертикальных кормосмесителей PEECON — характеристики, минимальный заказ, настройка и время выполнения замены кормосмесителя

При выходе из строя карданного вала вертикального кормосмесителя пресс-подборщик или миксер останавливается, и решение о замене сводится к три проверки: какая модель PEECON, какой шлиц со стороны трактора и какой крутящий момент сцепления может обеспечить редуктор миксера возьми. На этой странице перечислены эти три позиции среди четырех моделей микшеров этой серии, а также основной CV. номера деталей вала и сцепления, чтобы вы могли подтвердить спецификацию, прежде чем запросить предложение.

Цены и минимальный заказПо цитате
Время выполненияЗа заказ
КастомизацияНа основе чертежей
ДокументыПо запросу

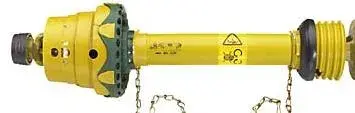

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Вал отбора мощности вертикального кормосмесителя PEECON — шарнир равных угловых скоростей CAT6 и муфта серии 2500.

Ключевые характеристики

  • Главный валCAT6 постоянная скорость
  • Тракторный шлиц1,375-6 · 1,375-21 · 1,750-20
  • Вход микшераОбычно 1,750-6
  • Крутящий момент валаНоминальный 3800 Н·м / пиковый 4200 Н·м
  • Крутящий момент сцепления2500 – 3500 Н·м
  • Срезной болт хомут2920 Н·м
  • Модели смесителей865 · 1100 · 1300 · 1500
  • Мощность трактораМинимум 95 – 200 л.с.
  • КастомизацияДлина, ярмо, шпонка, щиток

Матрица моделей — какой миксер PEECON и какой ВОМ нужен

ПИКОН865
  • Емкость865 ЦФТ
  • шнеки2
  • Мин. власть95 л.с.
  • ТрансмиссияCAT6 резюме
  • СплайнНа тракторе
ПИКОН1100
  • Емкость1100 куб.футов
  • шнеки2
  • Мин. власть135 л.с.
  • ТрансмиссияCAT6 резюме
  • СплайнНа тракторе
ПИКОН1300
  • Емкость1300 куб.футов
  • шнеки3
  • Мин. власть180 л.с.
  • ТрансмиссияCAT6 резюме
  • СплайнНа тракторе
ПИКОН1500
  • Емкость1500 франков
  • шнеки3
  • Мин. власть200 л.с.
  • ТрансмиссияCAT6 резюме
  • СплайнНа тракторе

Большинство тракторов в этом диапазоне мощности используют муфту отбора мощности 1,750-20, а большинство миксеров PEECON в этом диапазоне используют вход 1,750-6. вал. Обе стороны согласовываются независимо — сторона миксера фиксируется миксером, сторона трактора фиксируется трактор. Подтвердите оба варианта перед заказом.

Главный вал постоянной скорости CAT6 — номера деталей в сборе и полуоси

Полный комплект CV и справочник полуосей для главного вала CAT6.
Выходной вал трактора Полный номер детали узла CV Номер детали вала CV 1/2 Половина агрегата (2500) Номер детали
540 об/мин, 1,375 дюйма × 6 шлицев 392206 392206-ПОЛОВИНА 2500-СРЕДСТВО-ПОЛОВИНА
1000 об/мин, шлицы 1,375 дюйма × 21 392221 392221-ПОЛОВИНА 2500-СРЕДСТВО-ПОЛОВИНА
1000 об/мин, шлицы 1750 дюймов × 20 392220 392220-ПОЛОВИНА 2500-СРЕДСТВО-ПОЛОВИНА

Полный комплект CV поставляется с предварительно смазанным шарниром. Если вам нужно заменить только одну половину, полуось Номер детали тот, который вы заказываете. Половина орудия используется во всех трех вариантах со стороны трактора.

Выбор сцепления и вилки — номинальные крутящие моменты и номера деталей

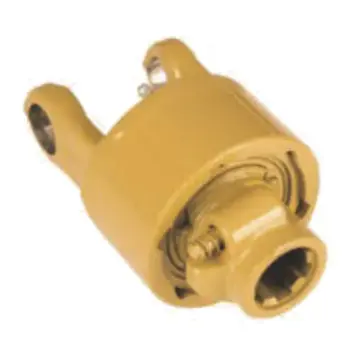

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Автоматическое отключаемое сцепление серии 2500 — корпуса К64 и К64/24.
Муфты с автоматическим отключением серии 2500
Номер детали Модель Диаметр Сплайны Крутящий момент
134467 К64/24 1.750 20 3500 Н·м
LAF20250MDAL67 К64 1.750 20 2500 Н·м
135416 К64/24 1.375 6 2700 Н·м
135362 К64/24 1.750 6 2700 Н·м
135986 К64/24 1.750 20 2700 Н·м

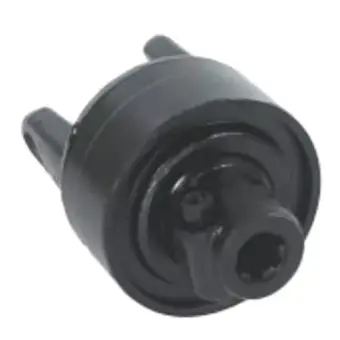

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Хомуты со срезными болтами серии 2500 — корпуса KB61, KB61/2 и BTL.
Хомуты со срезными болтами серии 2500
Номер детали Модель Диаметр Сплайны Крутящий момент
BTL67214810A КБ61 1.375 21 —
БТЛ67385610А КБ61 1.375 6 2920 Н·м
355272 КБ61/2 1.375 6 2920 Н·м
4250104 КБ61/2 1.375 6 2920 Н·м
BTL67205610A БТЛ 1.750 20 2920 Н·м
4250105 КБ61/2 1.750 20 2920 Н·м
БТЛ67345610А КБ61 1.750 6 2920 Н·м
338427 КБ61/2 1.750 6 2920 Н·м
392340 КБ61/2 1,9375 с.д. 0,50 ключ —

Оба семейства сцепления не являются взаимозаменяемыми в эксплуатации. Муфты автоматического отключения повторно включаются после пробуксовки, поэтому они подходят для миксеров, которые подвергаются случайным перегрузкам во время запуска. Хомуты со срезными болтами приносят в жертву болт при перегрузке и их необходимо повторно завинтить, прежде чем смеситель снова запустится, поэтому они подходят для смесителей, в которых сломанный болт легче заменить. чем перегретый пакет сцепления. Полную информацию о более широком ассортименте можно найти на страницеВал отбора мощности кормосмесителейстраница.

Детали спецификации — вал, соединение и экран

Вал и шарнир

Главный вал
CAT6 постоянная скорость
Материал вала
Закаленная легированная сталь, шлифованная
Диаметр вала
φ62 мм
Угол сустава
±45°
Несущий
Четырехсферический каток
Номинальный крутящий момент
3800 Н·м
Пиковый крутящий момент
4200 Н·м
Диапазон скоростей
540 – 1000 об/мин

Печать и защита

Материал уплотнения
Гидрированный нитриловый каучук
Температура уплотнения. диапазон
от −45 °С до 130 °С
Пылезащитный чехол
Трехкромочный со спиральной канавкой для стружки
Щит
Полное покрытие, быстрое подключение
Мощность трактора
80 – 220 л.с.
Совместимость микшера
ПИКОН, КУН (20 м³ и выше)
Кастомизация
Длина, ярмо, шпонка, щиток
Документация
Поставляется по запросу

Приведенные выше характеристики отражают текущую производственную сборку. Для нестандартной длины вала или размера вилки рисунок правит. Более широкий ассортимент кормосмесителей других марок, в том числеКормосмесители Supreme, есть указан на странице категории, и соответствующийредуктор кормосмесителянаходится на отдельной странице.

Как подтверждается заказ

Отправить модель и сплайн

Укажите модель миксера PEECON (865/1100/1300/1500) и размер муфты ВОМ трактора.

Подтвердите трансмиссию

Мы возвращаем подходящую комбинацию CV в сборе, семейства сцепления и номера детали.

Рисунок и цитата

Для нестандартной длины или кокетки перед производством выдается чертеж. В предложении указан минимальный заказ и время выполнения подтвержденной конфигурации.

Производство и отправка

Стандартные валы перемещаются по утвержденному графику; нестандартные валы перемещаются после утверждения чертежа.

Минимальный заказ и время выполнения указаны для каждого заказа, поскольку они зависят от модели, комбинации шлицев и наличия вал стандартный или изготавливается по чертежу. Ничто на этой странице не обязывает к фиксированной цифре, которая бы не сохранялась в течение определенного периода времени. другая конфигурация.Диапазон вала отбора мощностистраница перечисляет другие категории сельского хозяйства.

Часто задаваемые вопросы

На какие модели смесителей PEECON подходит этот карданный вал?

Модели 865, 1100, 1300 и 1500. Минимальная мощность трактора для каждого составляет 95 л.с., 135 л.с., 180 л.с. и 200 л.с. соответственно, как указано в таблице моделей выше. Все четыре имеют главный вал CAT6 с постоянной скоростью.

Какой шлиц используется со стороны трактора и со стороны миксера?

Большинство тракторов этой серии используют шлицы 1.750-20, а большинство миксеров используют входной вал 1.750-6. Также доступны тракторные варианты 1.375-6 (540 об/мин) и 1.375-21 (1000 об/мин). Сторона трактора и сторона миксера подбираются независимо — подтвердите обе стороны перед заказом.

Каков номинальный крутящий момент вала и сцепления?

Главный вал CAT6 рассчитан на непрерывную нагрузку 3800 Н·м и пиковую мгновенную нагрузку 4200 Н·м. Автоматические отключаемые муфты серии 2500 имеют крутящий момент от 2500 Н·м до 3500 Н·м. Хомуты со срезными болтами рассчитаны на усилие 2920 Н·м.

Можете ли вы поставить вал или вилку нестандартной длины?

Да. Длина вала, размер ярма, комбинация шлицев и конфигурация щита могут быть выполнены по чертежу. Отправьте размеры существующего вала или эскиз с отмеченными центрами соединений, и мы подтвердим осуществимость.

Каковы минимальный заказ и время выполнения заказа?

MOQ и время выполнения подтверждаются для каждого заказа. Они зависят от модели, комбинации шлицев и того, стандартный ли вал или по чертежу. Отправьте модель миксера и шлицы ВОМ трактора, и мы вышлем коммерческое предложение с указанием минимального заказа и времени выполнения заказа для этой конфигурации.

Запросить цену на ваш миксер ПИКОН

Отправьте модель миксера PEECON (865/1100/1300/1500) и размер муфты ВОМ трактора (1.375-6, 1.375-21 или 1.750-20). Мы подтверждаем комбинацию трансмиссии и номер детали и выдаем предложение с указанием минимального заказа и времени выполнения заказа. для этой конфигурации. Нестандартная длина и ярмо указаны по чертежу.
