Factory Direct PTO Shaft for Tractors and Agricultural Implements

Вал отбора мощности Raydafon — что мы делаем и как мы его изготавливаем

Наша фабрика и опыт

  • Мы специализируемся на исследованиях, разработках и производстве карданных валов и имеем большой опыт работы в сельскохозяйственных трансмиссионных системах.
  • Наш собственный завод находится в кластере промышленности сельскохозяйственного оборудования Китая.
  • Мы контролируем весь процесс: закупку материалов, ковку, механическую обработку, сборку и испытания.
  • Мы поставляем полный спектр валов отбора мощности для косилок, мотокультиваторов, разбрасывателей удобрений, дробилок и т. д.
  • Наша продукция поставляется в Европу, Америку, на Ближний Восток, в Южную Америку и на другие развитые сельскохозяйственные рынки.

Фокус дизайна: безопасность, универсальность, долговечность

  • В каждом приводном валу используются высокопрочные трубы из углеродистой стали и вилки из кованой стали.
  • Высокая прочность и высокий крутящий момент — стабильны при больших нагрузках и высокочастотной работе.
  • Мы предлагаем интерфейсы нескольких международных стандартов: итальянский тип CE, немецкий тип WAL, американский стандарт ASAE и т. д.
  • Это делает наши валы совместимыми с различными марками сельскохозяйственной техники.

Функции безопасности, которые мы встраиваем

  • Защитная крышка и муфта ограничения крутящего момента входят в стандартную комплектацию — предотвращают повреждение от перегрузки и травмы в результате заклинивания.
  • Некоторые модели высокого класса поддерживают быстрое подключение и извлечение, что упрощает замену и ремонт вне помещения.
  • Расположение смазочных отверстий с уплотнительной конструкцией хорошо продумано, что продлевает циклы смазки и сокращает ежедневное техническое обслуживание.
  • Перед отправкой с завода каждый комплект проходит динамическую балансировку и испытания на ударную прочность — аномальной вибрации на высоких скоростях нет.

Кастомизация и поставка

  • Мы обслуживаем производителей сельскохозяйственной техники и каналы розничной торговли — мы знаем различия между отраслями.
  • Мы поддерживаем настройку образцов и серийное нестандартное производство.
  • Гибкие циклы поставок; наша техническая команда помогает с выбором и согласованием интерфейса.
  • Стандартные модели всегда есть на складе и могут быть отправлены в тот же день.

Где используются наши карданные валы

  • Средняя и крупная сельскохозяйственная техника
  • Садовая техника
  • Оборудование для кормления скота

Если у вас есть конкретное приложение,связаться с намидля чертежей, руководств по спецификациям или поддержки тестирования образцов. Мы подберем для вас решение по передаче.

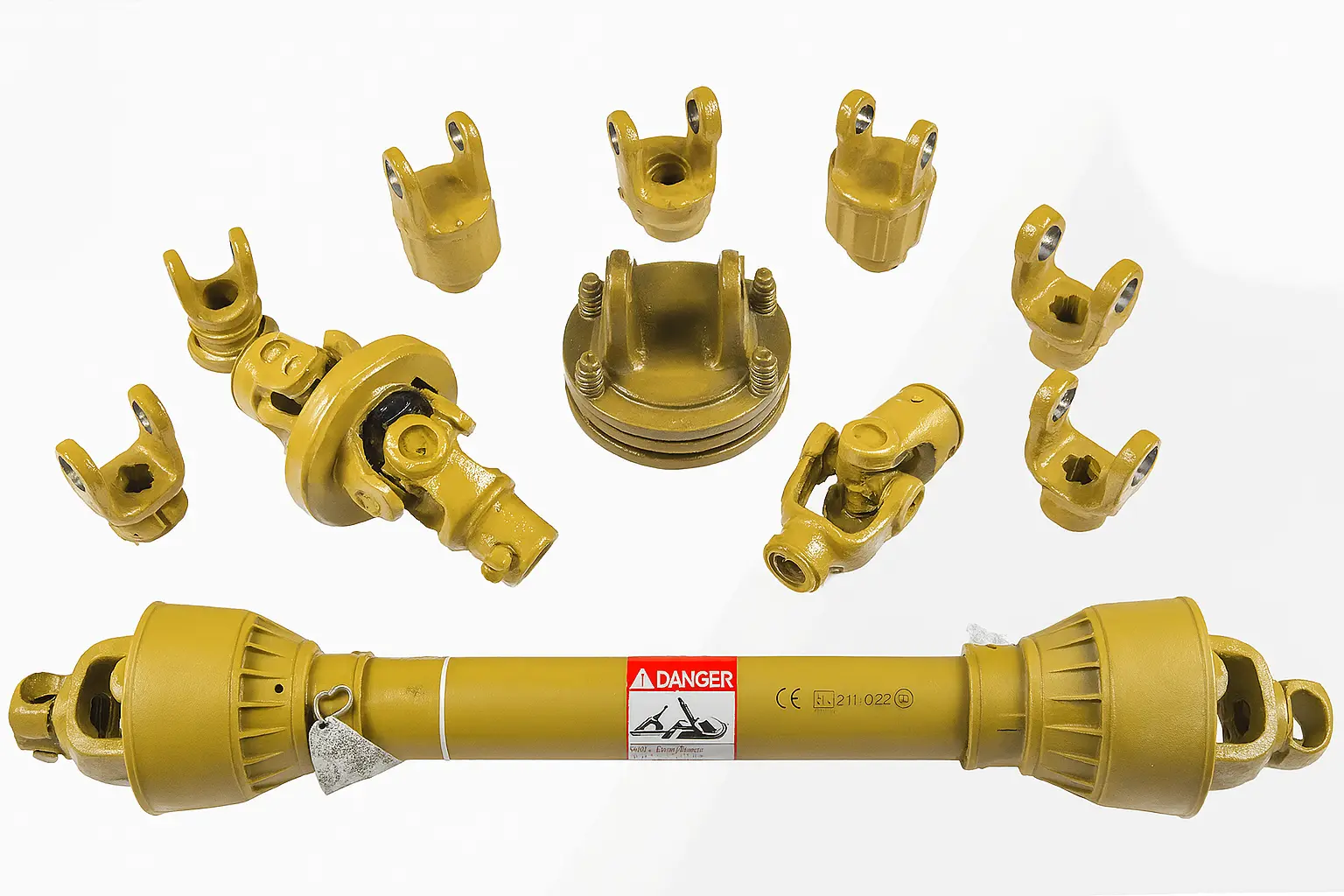

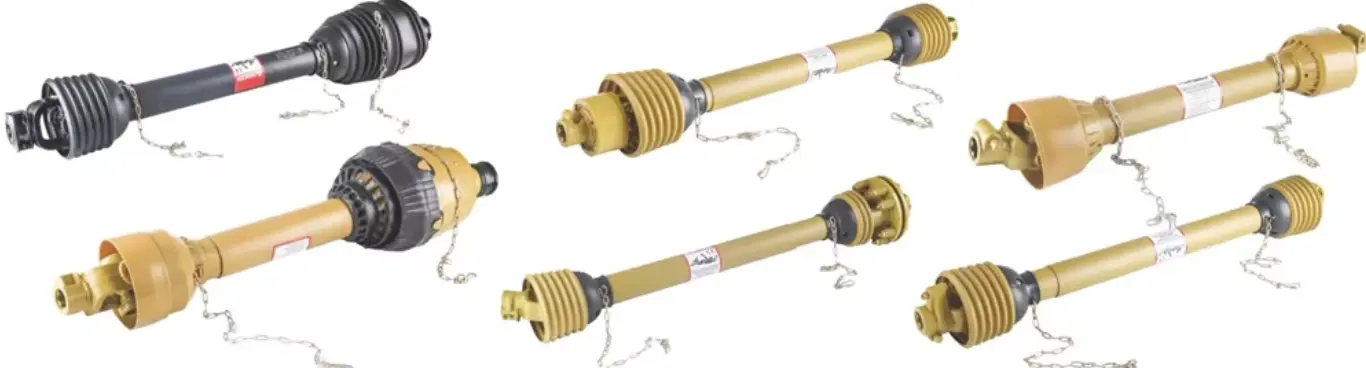

Raydafon PTO Shaft

Как снять вал отбора мощности с коробки передач

Снять приводной вал отбора мощности не сложно, но если вы сделаете это неправильно, вы можете повредить компоненты интерфейса или создать угрозу безопасности. Вот как мы рекомендуем это сделать.

Прежде чем начать

  • Сначала выключите источник питания.
  • Прежде чем начать, убедитесь, что оборудование полностью выключено.

Проверьте тип подключения

  • В большинстве валов отбора мощности Raydafon используется конструкция с предохранительным замком.
  • Найдите стопорное кольцо или защелку нажимного типа возле конца коробки передач.
  • В некоторых моделях используются винты — вам понадобится шестигранный ключ или ключ Torx.

Шаги удаления

  • Возьмите защитную крышку рядом с коробкой передач и осторожно потяните ее назад, чтобы обнажить соединение.
  • Для типа стопорного кольца кнопки: нажмите на кольцо одной рукой, а другой осторожно вытащите стержень.
  • Для винтового типа: открутите крепежный винт, затем осторожно потяните.

Чего следует остерегаться

  • Не тяните сильно и не трясите слишком сильно — это может привести к повреждению шлица шестерни или сальника подшипника.
  • Если интерфейс заржавел и застрял, распылите смазочное средство для удаления ржавчины, подождите несколько минут, затем попробуйте медленно.
  • Если все еще сложно, дважды постучите резиновым молотком по краю скорлупы, чтобы она ослабла.

После удаления

  • Проверьте шлицевой интерфейс на наличие заусенцев, износа или деформации.
  • Если вы обнаружили проблему, не устанавливайте его жестко — сначала замените аксессуар.
  • Валы отбора мощности и коробки передач Raydafon имеют стандартные интерфейсы — выровняйте направление и они вернутся назад без грубой силы.

Если вы наткнетесь на неопределенную конструкцию или затор,обратитесь в техподдержку Райдафон. Мы можем предоставить структурные чертежи или видеоинструкции на основе вашей модели, чтобы вы не задерживали графики сельскохозяйственных работ.

PTO shaft removal

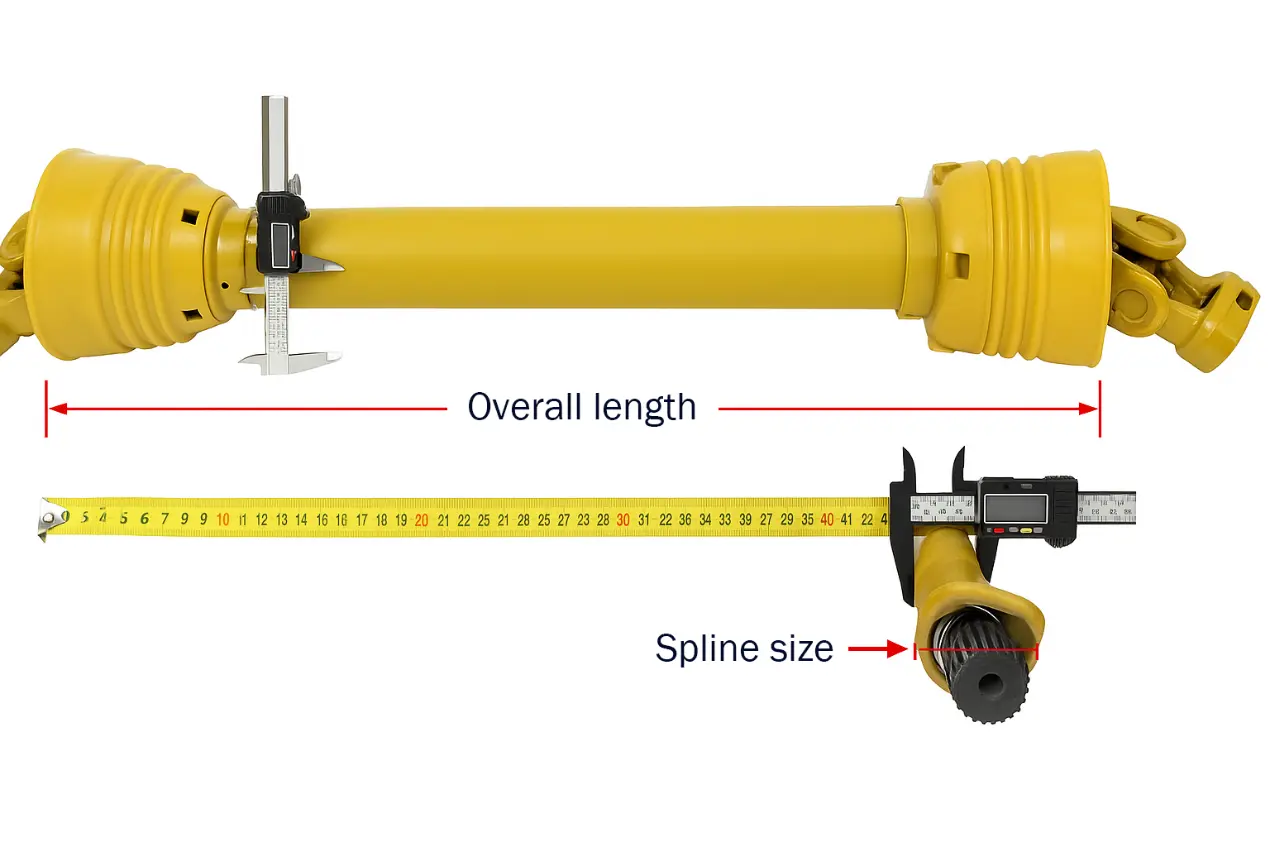

Как измерить вал отбора мощности

Перед заменой или настройкой приводного вала отбора мощности крайне важно провести точные измерения. Неправильный размер повлияет на установку и может привести к ухудшению работы или повреждению оборудования. Перед измерением рекомендуется снять вал с оборудования.

1. Общая длина

  • Измерьте расстояние от конца до конца в втянутом состоянии.
  • Это означает, что от внешнего края одной вилки до внешнего края другой вилки.
  • Не измеряйте только длину ножен — это неточно.

2. Размер шлица (выходной разъем)

  • Общие характеристики шлицев: 1-3/8 дюйма, 6 зубьев, 1-3/8 дюйма, 21 зубец, 1-3/4 дюйма, 20 зубьев и т. д.
  • С помощью штангенциркуля измерьте внешний диаметр шлица.
  • Подсчитайте количество зубьев шлица.
  • Разъемы Raydafon поддерживают множество международных стандартов, что упрощает стыковку с устройствами различных брендов.

3. Тип и структура диаметра трубы

  • Средняя часть обычно представляет собой шестиугольную трубку, звездообразную или квадратную трубку.
  • Это определяет крутящий момент и телескопический диапазон.
  • Используйте штангенциркуль для измерения расстояния между противоположными сторонами (параллельные стороны для шестиугольных трубок, расстояние между зубьями для звездообразных трубок).
  • Запишите общий телескопический ход.

4. Структура защиты безопасности

  • Убедитесь, что рукав готов.
  • Проверьте наличие противоскользящих колец на обоих концах вала.
  • Это помогает определить, можно ли продолжать использовать приводной вал.

Если вы не знаете, как проводить измерения, или беспокоитесь о погрешности измерений, сделайте фотографию и отправьте данные технической команде Raydafon. Мы предоставляем подтверждение размерного чертежа, рекомендации по быстрому подбору или индивидуальную обработку. Вы выбираете правоВал отбора мощностии используйте его сразу после установки без изменений.Связаться с намидля получения бесплатной формы подтверждения размеров или видеоинструкции.

PTO shaft measurement

О Райдафоне

Raydafon — производитель, специализирующийся на трансмиссионных и гидравлических технологиях. Мы уже давно обслуживаем сельскохозяйственное оборудование, промышленную автоматизацию и новые области энергетики.

  • Расположен в основном промышленном поясе деталей трансмиссии в Китае.
  • Полная система цепочки поставок и независимые возможности обработки.
  • Интегрированная заводская система: исследования и разработки, литье, отделка, сборка и тестирование.
  • Мы придерживаемся качества как основы, доставки как критерия и обслуживания как поддержки.
  • Мы предоставляем стабильные и надежные решения по передаче электроэнергии для клиентов по всему миру.

Наша линейка продуктов

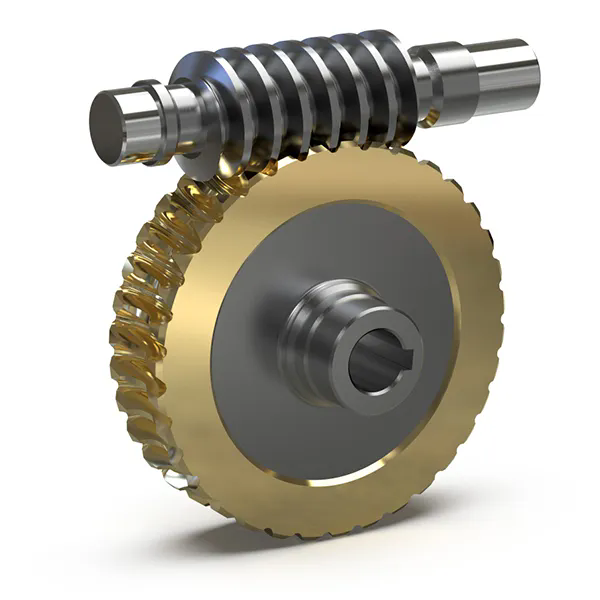

  • Высокоэффективные червячные редукторы
  • Компактные планетарные редукторы с высоким передаточным числом.
  • Гидроцилиндры для сельскохозяйственной техники и инженерного оборудования
  • Стандартные детали и нестандартная настройка — мы быстро реагируем и предоставляем гибкие решения.

Приложения и рынки

  • Техника для посева и внесения удобрений
  • Смесительное оборудование
  • Фотоэлектрические системы слежения
  • Подъемные платформы
  • Экспортируется в Юго-Восточную Азию, Южную Америку, Восточную Европу, на Ближний Восток и в другие страны.

Каждая партия проходит несколько этапов заводского контроля: испытание на крутящий момент, испытание на герметичность, проверку допусков сборки. Каждый продукт создан так, чтобы «работать стабильно и доставляться вовремя».

Если вы ищете надежного китайского производителя и поставщика коробок передач и гидравлических деталей, Raydafon — это партнер, которого вы не можете пропустить. Мы приветствуем клиентов со всего мира, чтобы обсудить сотрудничество с чертежами и образцами. Мы помогаем клиентам создавать эффективные и долговечные механические системы по конкурентоспособным ценам, с использованием профессиональных технологий и непрерывных стабильных поставок.

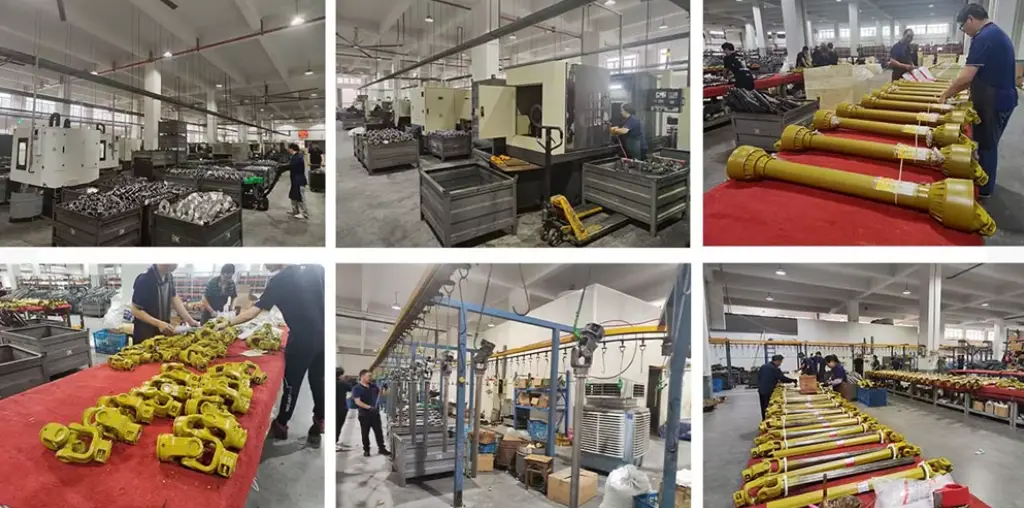

Raydafon factory

Продукция
View as

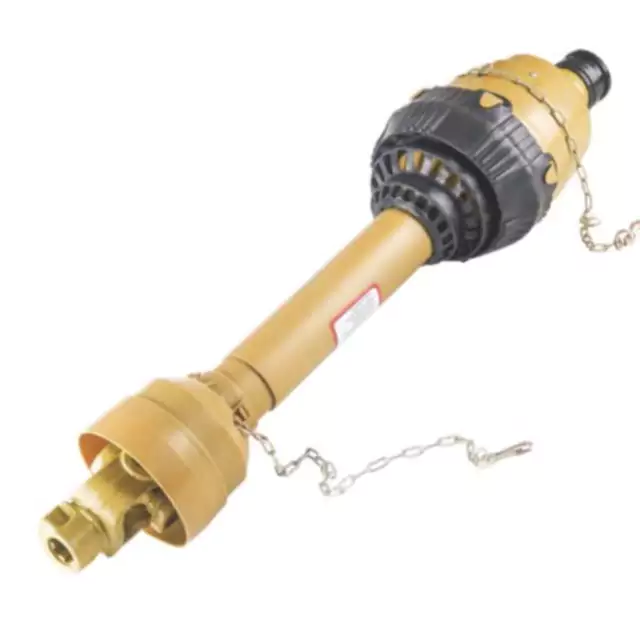

Вал отбора мощности для рулонных пресс-подборщиков Krone

Вал отбора мощности для рулонных пресс-подборщиков Krone

Охват ВОМ рулонных пресс-подборщиков Krone КР100/125/155/130/160, 1500/1800, 1500В/1250 MC и 1250/1550. В стандартном варианте размера 4 и размере 4 CV используется вал 1210 со шлицем 1,375-6. Размер 6 CV доступен для моделей 1500/1800 и некоторых сборок 1250/1500; MC 1500 В/1250 использует напряжение 2380 или 2480 CV с 1,375-6. Варианты сцепления включают FT34 при 1000 Н·м, FT32 при 1 000 Н·м, FT42 при 1 450 Н·м, вырез K64/2 при 1 050 или 1 500 Н·м и FF1 при 1 000 Н·м. Базовые номера деталей CV: 71R4121UCW07000 для CAT3/540 и 71R6121UCW07000 для CAT4/540, оба 1.375-6. Минимальный заказ, индивидуальная настройка и время выполнения заказа указаны для каждого заказа после подтверждения модели пресс-подборщика и существующей конфигурации вала.

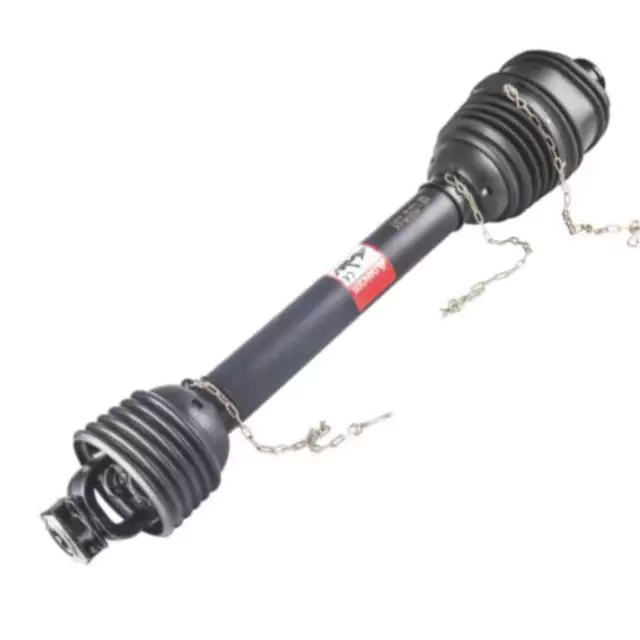

Вал отбора мощности для рулонных пресс-подборщиков Case IH

Вал отбора мощности для рулонных пресс-подборщиков Case IH

Вал отбора мощности для рулонных пресс-подборщиков Case IH — охватывает модели RB444, RB454, RB455A, RB464, RB554 и RB564, а также варианты RB454 Silage и RB454 Rotor Cutter. Трансмиссии постоянной скорости CAT4 и CAT5 с фрикционной муфтой; входной шлиц 1,375-6 или 1,375-21 в зависимости от трактора; Требуемая мощность 40–100 л.с. (30–75 кВт). Ориентировочный крутящий момент сцепления от 1000 Н·м (CAT3/S4) до 1800 Н·м (CAT4/S6). Отправьте модель вашего пресс-подборщика и шлицы ВОМ трактора — мы подтвердим категорию трансмиссии, крутящий момент сцепления и длину вала и вернем заводскую цену в течение 24 часов.

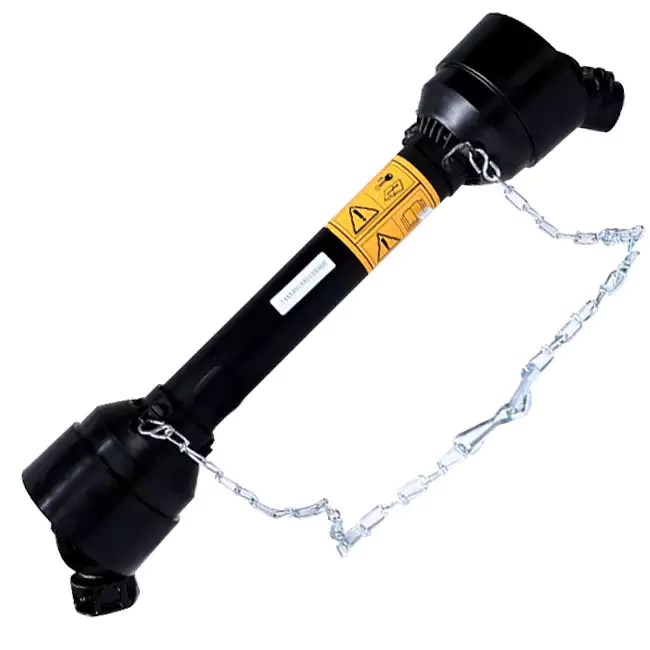

Вал ВОМ для новых голландских квадратов.

Вал ВОМ для новых голландских квадратов.

Этот вал PTO для новых голландских квадратов Blairs 900 моделей, тщательно построенных Raydafon, предназначен для новых квадратных баллов серии Holland 900. Он принимает структуру сплошной лимонной трубки и оснащена стандартным интерфейсом сплайна 1-3/8 "на обоих концах, чтобы обеспечить плавную и эффективную передачу электроэнергии и идеально подходит для вашего оборудования. Как профессиональный производитель и надежный поставщик из Китая, мы поставляем непосредственно с завода, чтобы обеспечить вам превосходное качество и конкурентоспособные цены для обеспечения плавных операций с плавным уклоном.

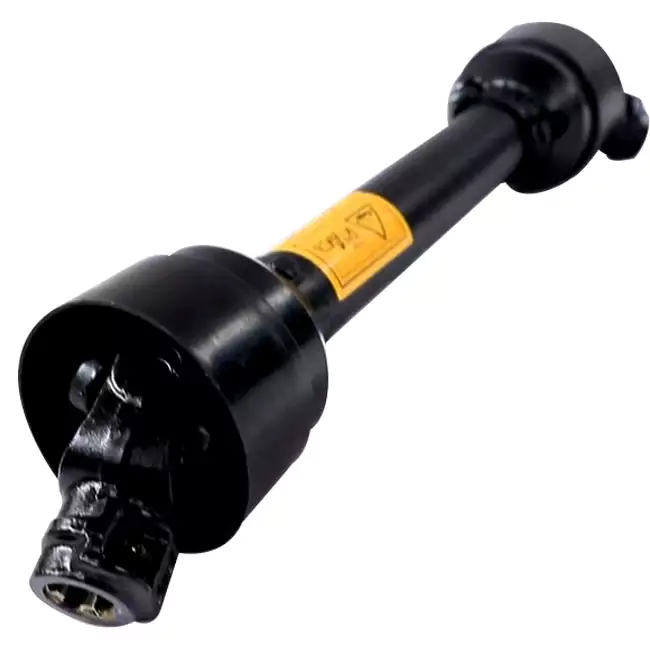

Вал мощности для новой голландии BigBaler Blauers 330 340

Вал мощности для новой голландии BigBaler Blauers 330 340

Будучи известным производителем и поставщиком в Китае, Raydafon тщательно построил этот вал PTO для новых Bigbaler Baler Blairs 330 340 на своей собственной фабрике! В нем используется высокопрочный спланный вал из 40cr, с двойным защелковым универсальным соединением, крутящим моментом нагрузкой 3500 нм и совместим с границей скорости 540/1000 об/мин. Продукт точно соответствует интерфейсу мощности нового Baler Holland 330/340, а установка удобна и стабильна. В качестве исходного завода Raydafon предоставляет вам надежные решения для передачи по доступной цене, что делает операции с урегулированием более эффективными!

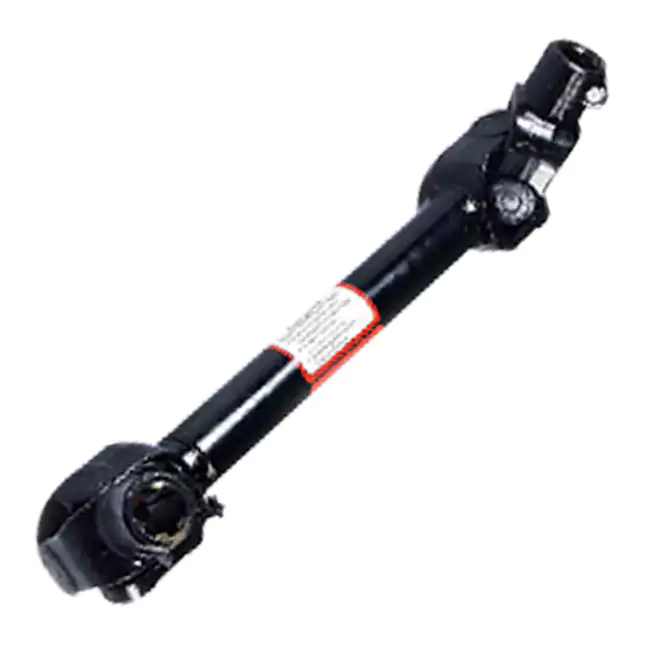

Вал отбора мощности для дисков New Holland

Вал отбора мощности для дисков New Holland

Являясь профессиональным производителем сельскохозяйственных трансмиссий в Китае, компания Raydafon изготовила карданный вал для дисковых косилок New Holland. В нем используется вал из высокопрочной легированной стали с двухрядными коническими роликовыми подшипниками, которые выдерживают крутящий момент 3200 Нм и адаптируются к силовому интерфейсу всей линейки дисковых косилок New Holland. Поверхность этого продукта обработана тремя слоями нанокерамического напыления, а коррозионная стойкость на 60% выше, чем у традиционных процессов. Поскольку он поставляется напрямую с завода, цена Raydafon на 25% ниже, чем у европейских брендов, а также он может предоставлять нестандартные услуги по настройке, что делает его экономически эффективным выбором для ранчо при обновлении косилочного оборудования.

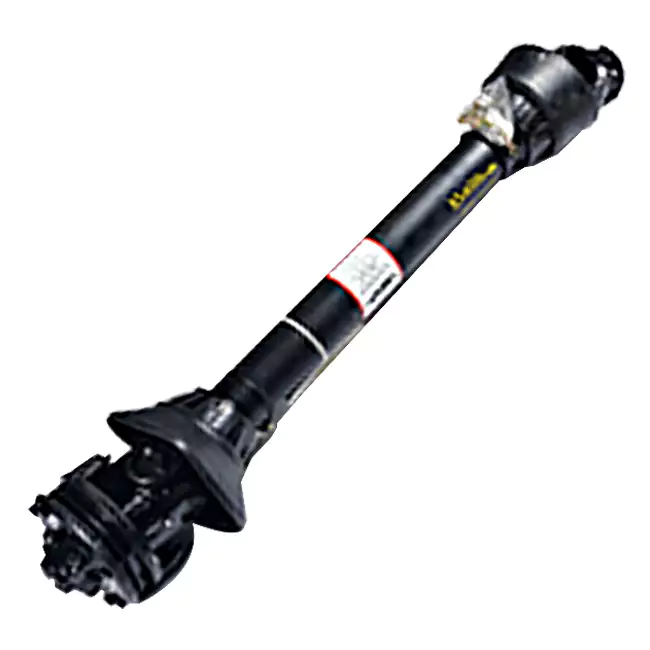

Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340

Вал отбора мощности проскальзывающей муфты для дисковой косилки 1340

Оптовая продажа запасной муфты отбора мощности для дисковой косилки 1340 / Hesston 1340 и 1345. Двойной ШРУС 55N заменяет 80-градусный ШРУС со стороны трактора и 50-градусный ШРУС со стороны диска. Соединение трактора обычно 1.375-21; Соединение навесного оборудования представляет собой круглый зажим диаметром 1,50 дюйма; в конструкции используются 6-шлицевые концы диаметром 1–3/8 дюйма. Двухдисковая фрикционная муфта настроена на момент проскальзывания 2800 Н·м и повторно включается после перегрузки. Номера деталей 14656849, 82-14656849 и 83-14656849 указаны для полной сборки, половины навесного оборудования и половины трактора. Совместимость включает Hesston 1340/1345, некоторые CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512. Минимальный объем заказа, индивидуальная настройка и время выполнения заказа указаны для каждого заказа после подтверждения номера детали и размера соединения.
В качестве надежного производителя и поставщика Вал отбора мощности в Китае наши продукты прошли сертификацию CE. Если вы хотите купить качественные продукты, свяжитесь с нами.
