Червячная коробка передач

РэйдафонВысококачественный завод по восстановлению червя Китая, точно соответствует потребностям различного оборудования и является вашим первым выбором для поиска надежного производителя и поставщика. Мы обеспечиваем стабильную качественную и разумную цену поддержки и широко используемся в упаковке продуктов питания, оборудовании, оборудовании для деревообработки, сельскохозяйственном оборудовании и других сценариях.

Рэйдафон фокусируется на структурной оптимизации и улучшении производительности редукторов GUM Gear. Продукты используют цельный высокопрочный алюминиевый сплав или чугунный корпус, который является сильным и устойчивым к коррозии и подходит для сложных условий труда с высокой влажностью, высокой пылью или частой вибрацией. Внутренняя червячная передача изготовлена из высокоэффективного медного сплава, в сочетании с высококачественным сплавным стальным червями, а после точного шлифования и термообработки сетка гладкая, шум низкий, эффективность передачи высока, а низкотемпературная эксплуатация поддерживается при непрерывных условиях труда, увеличивая срок службы всей машины.

Чтобы повысить надежность продукта, каждая коробка передач из Raydafon подвергается испытанию без нагрузки, испытанию на герметизацию масляного уплотнения и тест на контакт с поверхностью зубов перед выходом из фабрики, чтобы убедиться в отсутствии утечки масла, без шума и ошибки сборки. В части смазки используется высокопроизводительная синтетическая смазка или шестерня для адаптации к рабочей среде от -20 до +80 ℃. Некоторые модели могут быть оснащены дыхательным клапаном, чтобы продлить срок службы уплотнения и уменьшить частоту обслуживания.

Наша коробка передач червей не только обслуживает различных производителей домашних машин и оборудования, но также широко экспортируется в Европу, Америку, Юго -Восточную Азию, Ближний Восток и другие места, предоставляя стабильные решения для передачи для глобальных клиентов. Raydafon всегда придерживается принципа «более надежной передачи и более эффективного обслуживания» и постоянно улучшает стандарты продукта и скорость отклика услуг.

Как отрегулировать обратную реакцию в коробку передач червя

В системе трансмиссии восстановителя червячного зубчатого движения размер обратной реакции напрямую связан с рабочей стабильностью, эффективностью передачи и сроком службы оборудования. Так называемая обратная реакция относится к небольшому зазору, который должен быть зарезервирован между двумя поверхностями зубов, чтобы избежать помех, и обеспечить плавную сетку, когда червь и колесо червя проходят. Червячная коробка передач, произведенная Raydafon, точно отрегулирована перед тем, как покинуть фабрику, но изменения в обратной реакции неизбежны во время долгосрочного использования или переустановки, поэтому очень необходимо освоить правильный метод регулировки.

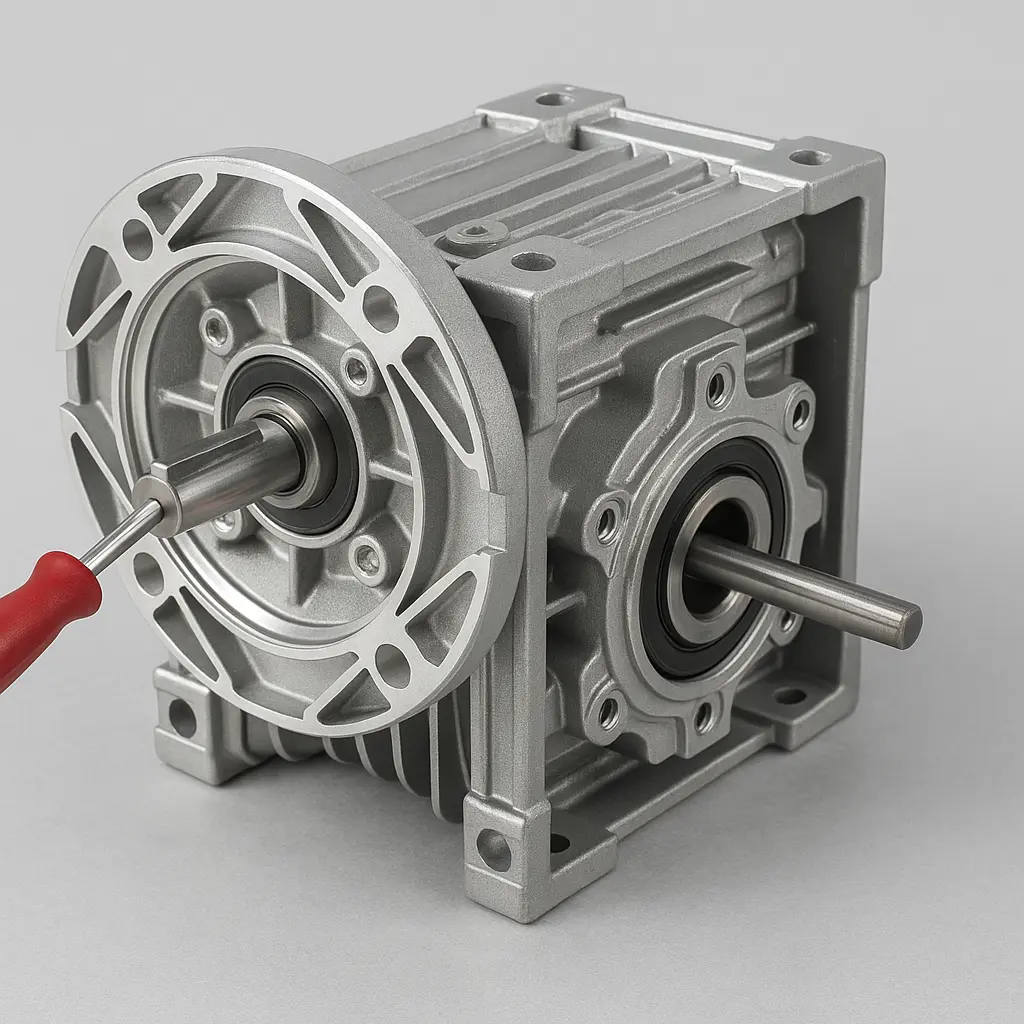

Перед настройкой обратной реакции сначала убедитесь, что восстановитель находится в состоянии выключения, а нагрузка была полностью разгружена, чтобы избежать какого-либо риска вращения. Очистите поверхность редуктора перед разборкой, чтобы убедиться, что процесс регулировки проходит плавно. Для NMRv -серия червяРуководители, обычно используемые Raydafon, его структурный дизайн учитывает удобство корректировки на месте. Большинство моделей имеют эксцентричный входной вал или механизм предварительного нагрузки, который может достичь тонкой регулировки обратной реакции с помощью простой работы.

В конкретном процессе эксплуатации обычно необходимо ослабить крепежные болты червячного вала на входном конце и изменить глубину свисания червя и колесо червя, регулируя положение эксцентричного рукава или сиденья подшипника. Осевое расстояние между ними также можно точно настроить, изменяя толщину прокладки на входной стороне вала или на стороне червя. Этот тип структуры обычно может стабилизировать боковой зазор между 0,08 и 0,15 мм посредством точного контроля, обеспечивая как хорошую эффективность сетки, так и не слишком плотное, чтобы вызвать застревание или увеличение износа.

После завершения регулировки необходимо провести полный тестовый прогон без нагрузки, чтобы подтвердить, что не существует аномального шума, вибрации или повышения температуры, а затем следует провести тест на полную нагрузку. Особенно важно отметить, что боковой зазор не может быть отрегулирован слишком плотно, иначе это вызовет большое сопротивление бега, сильное нагрев поверхности зуба и даже раннее повреждение. Если боковой износ передачи является серьезным или подшипник свободен, коробка деформируется и т. Д. Во время процесса регулировки с ним следует остановить, а детали должны быть заменены или с технической поддержкой производителя следует связаться.

Все коробки передач Raydafon Warm проходят обнаружение контактов поверхности зубов и эксплуатацию без нагрузки перед выходом из фабрики, чтобы убедиться, что зазор пары передач находится в лучшем состоянии. Мы также предоставляем пользователям подробные инструкции для руководств по использованию и обслуживанию. Если пользователи сталкиваются с трудностями на корректировке на сайте, мы можем оказать удаленную техническую помощь, включая видео -рекомендации или службы анализа структурных рисунков. Благодаря разумной структуре и высоким стандартам сборки продукты Raydafon показали хорошую стабильность передачи во многих оборудовании для автоматизации, передаче машин и упаковочном механизме и могут поддерживать точный отклик даже в сложных или высокочастотных условиях стартовой стоп. Правильная корректировка бокового зазора является важной предпосылкой для обеспечения долгосрочной стабильной работы оборудования. Если у вас есть больше технических вопросов о структуре продукта или установке на месте, не стесняйтесь обращаться к технической команде Raydafon, и мы предоставим своевременную и профессиональную поддержку.

Как рассчитать соотношение коробки передач червя

При выборе или проектированииЧервячная коробка передачРасчет коэффициента передачи (то есть коэффициент восстановления) является одним из ключевых параметров. Как профессиональный производитель редуктора червя, Raydafon рекомендует точно освоить этот параметр перед выбором модели, чтобы гарантировать, что скорость выхода и крутящий момент удовлетворяют фактические потребности.

Метод расчета коэффициента передачи для редуктора червячной передачи очень прямой, а основная формула - это:

Коэффициент трансмиссии = количество зубов червящего колеса ÷ Количество червячных головок

Среди них количество зубов колесного колеса обычно отмечено на табличке продукта или техническом рисунке, а общие значения составляют 30, 40, 50, 60, и т. Д.; Количество червячных головок обычно составляет 1 или 2, что указывает на то, сколько зубов вращается за червя, колесо червя.

Например, если колесо червя составляет 40 зубов, а червь одноголовый (1 головка), коэффициент передачи-это:

40 ÷ 1 = 40, то есть скорость выходной передачи составляет 1/40 от скорости ввода.

Если червь в два раза (2 головы), то с тем же количеством зубьев червя, коэффициент передачи составляет:

40 ÷ 2 = 20, эффект замедления уменьшается вдвое, но скорость выходной сигнала увеличивается.

В фактической серии продуктов Raydafon мы предоставляем различные стандартные соотношения скорости от I = 7,5 до I = 100, чтобы удовлетворить требования к скорости и крутящему моменту в различных условиях труда. Некоторые модели также поддерживают многоэтапные комбинации для достижения более крупной выводы передачи, таких как 40: 1 на первом этапе и 5: 1 во втором этапе, а общий коэффициент передачи может достигать 200: 1.

Стоит отметить, что в фактическом использовании, в дополнение к коэффициенту передачи, такие факторы, как выходной крутящий момент, потери эффективности и рабочий цикл, также следует рассматривать всесторонне. Если коэффициент сокращения слишком велик, эффективность уменьшится, а объем увеличится; Если он слишком мал, выходной крутящий момент будет недостаточным, а нагрузка не может быть приведена.

Рэйдафон может быстро рекомендовать соответствующую комбинацию модели и отношения скорости на основе входной мощности, рабочей скорости, характеристик нагрузки и других параметров, предоставленных клиентом. Наша техническая команда может предоставить полные услуги по расчетам отбора, чтобы гарантировать, что оборудование достигает ожидаемой производительности в реальной работе. Если у вас есть какие -либо вопросы о расчете соотношения скорости или сопоставлении продукта, пожалуйста, не стесняйтесь обращаться в Raydafon для технической поддержки и индивидуальных предложений.
