Пластиковые конические шестерни
  • Пластиковые конические шестерниПластиковые конические шестерни
  • Пластиковые конические шестерниПластиковые конические шестерни

Пластиковые конические шестерни

Raydafon производит пластиковые конические шестерни в Нинбо, Китай, отлитые из ПОМ и нейлона для прямоугольных приводов. Стандартные соотношения: 1:1, 2:1, 3:1, 4:1 и 5:1; шаг модулей от М0,25 до М1; количество зубов от 10 до 60; диаметр отверстия от 3,0 до 10,0 мм; наружные диаметры от 8,7 до 60,4 мм; рабочая температура от −40 °C до +80 °C. Номера деталей включают GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* и GB1M512BS*. Суффикс BS указывает на латунную вставку и установочный винт. Важно: GB1M512* и GB1M512BS* подходят только для конической шестерни с 60 зубьями и несовместимы с другими шестернями. Формованная геометрия зубьев обеспечивает бесшумное и плотное зацепление; Полимер самосмазывающийся и химически стойкий. Пользовательский модуль, количество зубьев, диаметр отверстия, ступица и марка материала доступны для чертежа; предложение в течение 24 часов.

Пластиковые конические шестерни — литые по индивидуальному заказу ПОМ и нейлон, от M0,25 до M1

Прямоугольные приводные шестерни для небольших прецизионных механизмов: семейство полного передаточного числа от 1:1 до 5:1, от 10 до 60 зубьев, отлитых из ПОМ или нейлона, с дополнительной латунной вставкой и установочным винтом. Достаточно тихий для кофемашин и принтеров, достаточно легкий для устройств с батарейным питанием и позволяет рисовать в любой точке мира.

  • 1:1 – 5:1Стандартные соотношения
  • М0,25 – М1Модуль шага (мод)
  • 10 – 60Доступное количество зубов
  • от −40 до +80 °СРабочая температура

Пластиковые конические шестерни для прямоугольных приводов — формованный по индивидуальному заказу ПОМ и нейлон

Пластиковая коническая шестерня поворачивает привод на 90 градусов, используя формованные полимерные зубья вместо вырезанных металлических. Это единственное изменение устраняет необходимость в смазке, снижает вес пары и делает сетку заметно тише — именно поэтому такое устройство встречается в кофемашинах, принтерах, двигателях для штор, роботах-пылесосах и небольших транспортных средствах с дистанционным управлением. Raydafon производит это семейство как производитель и поставщик на собственном заводе в Нинбо, Китай, поэтому между вами и формовочной машиной нет никакой торговой наценки.

Кастомизация охватывает параметры, которые обычно определяют, подходит ли шестерня: модуль, количество зубьев, диаметр отверстия, размеры ступицы и бобышки, передаточное число и сам полимер. Отправьте чертеж, образец механизма или даже фотографию с размерами, и мы подтвердим наиболее близкую стандартную деталь или предложим новый инструмент. Сопутствующие продукты из одной мастерской включают в себя более широкийпластиковая шестернядиапазон,пластиковая косозубая шестернясемейство для приводов с параллельными валами и металлическиеконическая шестернялиния, где крутящий момент превышает то, что может выдержать полимер.

Технические характеристики пластиковой конической шестерни

  • Ссылка на стандартные размерыΦ12 мм (также доступны размеры, указанные в таблице ниже)
  • Модуль шага (мод)M0,25, с 0,5 и 1,0 в стандартном диапазоне деталей.
  • Тип материалаПластик — ПОМ, нейлон (ПА) или по желанию заказчика.
  • Соотношения1:1, 2:1, 3:1, 4:1, 5:1
  • Рабочая температураот −40 °С до +80 °С
  • Дополнительные функцииЛатунная вставка, установочный винт, нестандартное отверстие и ступица
  • КастомизацияМодуль, количество зубьев, отверстие, длина бобышки, ширина зуба, марка материала
Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Справочная геометрия для семейства пластмассовых конических шестерен — размерные буквы ниже соответствуют этому чертежу.
1:1Равная скорость, передача под прямым углом
2:1Уменьшите вдвое скорость вывода
3:1Третья скорость понижения
4:1Снижение скорости на четверть скорости
5:1Пятая скорость понижения

Важное примечание по сопоставлению:пары, сопряженные по соотношению, должны использоваться вместе. Конические шестерни с прямыми зубьями в передаточном отношении 1:1 взаимозаменяемы в пределах своего передаточного отношения, ноДетали с передаточным числом 5:1, номер детали которых заканчивается на * (GB1M512* и GB1M512BS*), подходят только для конической шестерни с 60 зубьями — их геометрия несовместима ни с какой другой шестерней.Пожалуйста, подтвердите номер сопряженной детали перед заказом.

Размеры, количество и соотношение зубьев

Все размеры в мм. Используйте буквы B, CD, C, E, F, G и H вместе со справочным рисунком выше, чтобы проверить соответствие вашему собственному макету.

Прокрутите таблицу в сторону, чтобы прочитать каждый столбец. В правом столбце показаны версии латунной вставки и установочного винта для каждой детали.

Номер детали. Подача
(мод)
Количество
зубы
Все размеры в мм Латунная вставка
и установочный винт
Внешний диаметр. Диаметр шага. Диаметр отверстия. Б компакт-диск Диаметр втулки. С Длина бобышки E Ширина зуба F Длина Г Длина Н
Соотношение 1:1
ГБ05М016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
ГБ1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Соотношение 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
ГБ1М215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Соотношение 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Соотношение 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
ГБ1М410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Соотношение 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
ГБ1М512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Читаем таблицу:детали с суффиксом BS имеют латунную вставку и установочный винт для надежной фиксации вала. Буквы B, CD, C, E, F, G и H соответствуют справочному рисунку в разделе технических характеристик выше. Прочерк в столбце длины означает, что размер не применим к этой детали. Не уверены, какая пара подойдет вашему макету? Отправьте чертеж или размеры вала и мы подберем его.

Детали продукта

Фотографии наших конических шестерен из формованного пластика — форма зуба, ступица и вариант латунной вставки.

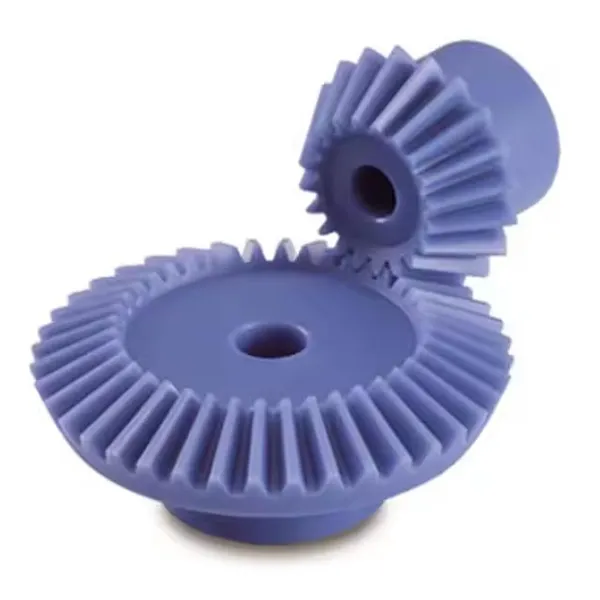

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Конические шестерни из формованного пластика — форма зубьев и детали ступицы во всем диапазоне передаточных чисел.

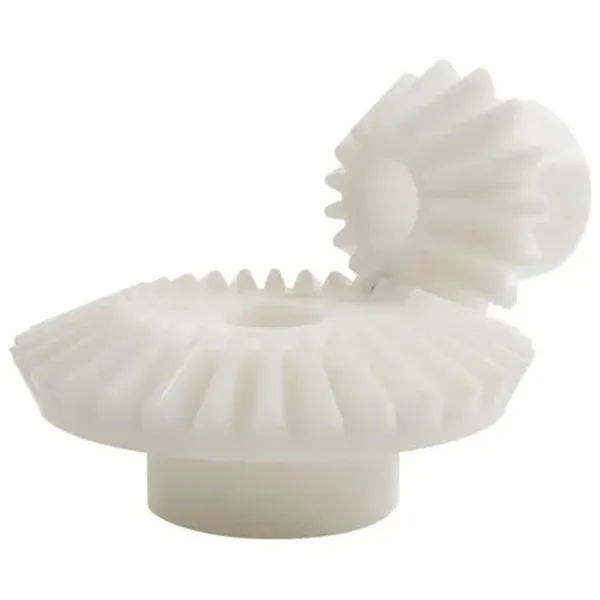

Plastic bevel gear pair in POM moulded for a right-angle drive
Пара конических шестерен ПОМ для прямоугольного привода.

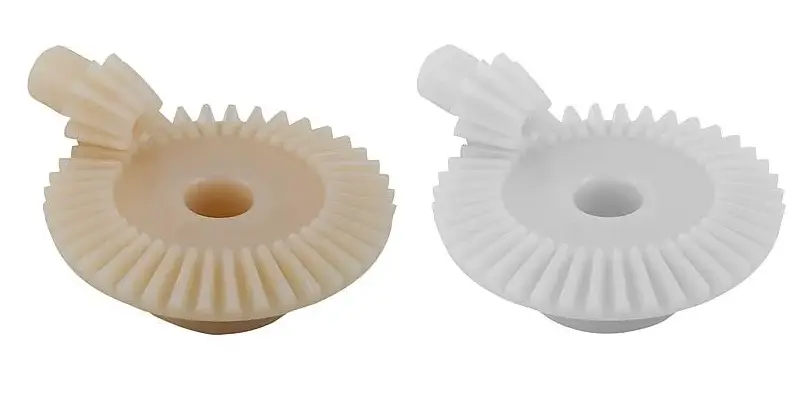

Plastic bevel gear set assembled and checked before packing
Перед упаковкой сопрягаемые комплекты шестерен проверяются на предмет зацепления и люфта.

Ключевые преимущества

  • Чистые, износостойкие полимерыПОМ и нейлон устойчивы к влаге и широкому спектру химикатов, поэтому механизм продолжает работать во влажной, промывной или умеренно агрессивной среде, где металлический механизм с покрытием со временем подвергается коррозии. Никакой покраски, покрытия и масляной пленки, требующей ухода.
  • Зубы точной формыФорма зуба исходит из полости формы, а не от фрезы, поэтому зацепление остается плотным и постоянным во всей партии. Результатом является устойчивое и бесшумное вращение — свойство, которое наиболее важно в чувствительных к шуму устройствах, таких как кофемашины и принтеры.
  • Часть веса металлаМалая масса снижает нагрузку на валы и подшипники, снижает инерцию, которую приходится приводить в движение двигателю, и продлевает срок службы аккумуляторов в портативных устройствах и устройствах с батарейным питанием.
  • Угловой привод в компактном корпусеКоническая геометрия передает мощность под углом 90 градусов без необходимости использования отдельного корпуса коробки передач, что позволяет сделать небольшие механизмы короткими и простыми в сборке.
  • По вашему рисункуМодуль, количество зубьев, диаметр отверстия, размеры ступицы и бобышки, передаточное число и марка полимера могут быть изготовлены по требованию. Если стандартная деталь, указанная в таблице, подходит, мы сообщим об этом и сэкономим вам затраты на оснастку.
  • Прямая цена и контроль с заводаФормование, проверка и упаковка выполняются собственными силами, поэтому промежуточных запасов нет, а качество проверяется той же командой, которая изготовила деталь.

Приложения

Сочетание легкого веса, бесшумной работы и устойчивости к коррозии делает пластмассовые конические шестерни пригодными для небольших прямоугольных приводов нескольких семейств продукции.

Умные домашние устройства

Умные шторные машины открываются и закрываются бесшумно, не беспокоя комнату, в то время как роботы-пылесосы используют тот же прямоугольный привод для подъема и поворота с низким энергопотреблением и длительным сроком службы.

Офисное оборудование

В принтерах зубья одинаковой формы обеспечивают плавную подачу бумаги и низкий уровень шума при работе, а измельчители используют химическую стойкость и износостойкость, чтобы справляться с непрерывной загрузкой бумаги без преждевременного выхода из строя.

Игрушки и потребительские товары

Транспортные средства с дистанционным управлением выигрывают от небольшого веса, что увеличивает срок службы батареи, а полимер выдерживает падения и удары. Для детских товаров доступны подходящие марки материалов.

Кофемашины и мелкая бытовая техника

Прямоугольные приводы в закрытых приборах работают без загрязнения жиром окружающих деталей, а формованная сетка обеспечивает низкий уровень шума в домашних условиях.

Приборы и небольшие приводы

Компактные 90-градусные переходы в механизмах измерения и позиционирования, преимуществом которых является низкая инерция и немагнитные, нержавеющие детали.

Машины на заказ

Любой небольшой прямоугольный привод, для которого в противном случае потребовалась бы металлическая коническая пара, отдельный корпус и точка смазки. Присылайте чертеж и пошлину и мы проконсультируем по материалу и соотношению.

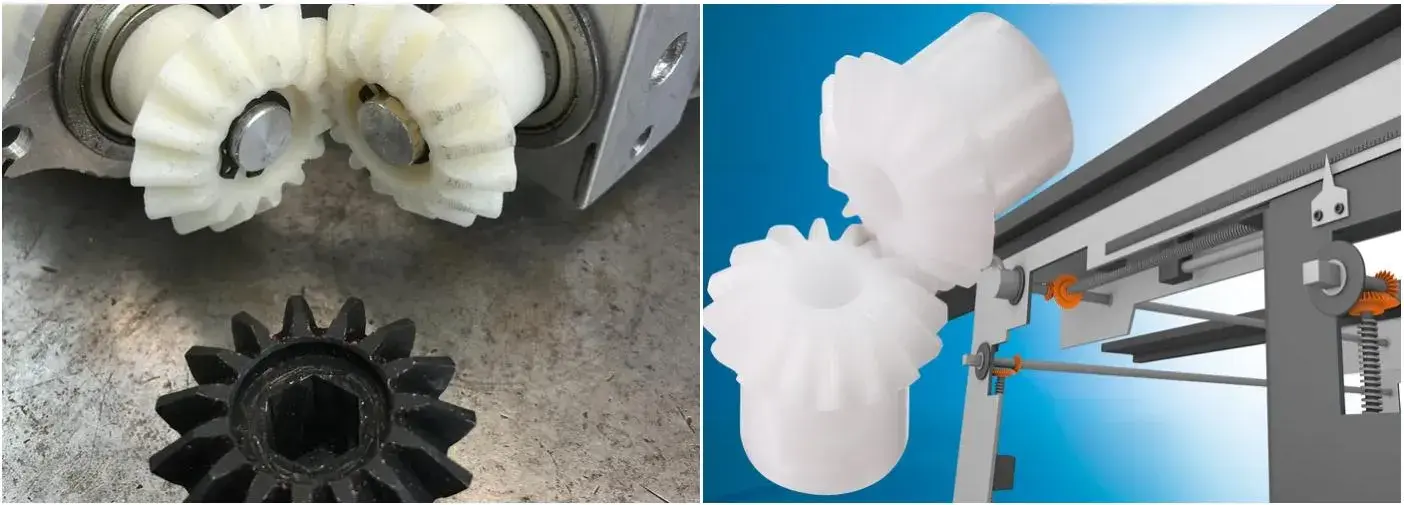

Plastic bevel gears used in smart home, office equipment and toy applications
Пластиковые конические шестерни используются в умном доме, офисном оборудовании и потребительских товарах.

Часто задаваемые вопросы для покупателей

  • Можете ли вы изготовить пластиковую коническую шестерню по моему чертежу или по образцу?Да. Отправьте чертеж с размерами или образец шестерни с указанием модуля, количества зубьев, передаточного отношения, диаметра отверстия и предпочтительного материала. Мы подтверждаем, подходит ли существующая стандартная деталь, указанная в таблице выше, или предлагаем новую форму, и можем сначала предоставить обработанный прототип, если вы хотите проверить геометрию перед оснасткой.
  • Какой материал выбрать: ПОМ или нейлон?ПОМ является обычным выбором для прецизионных пар фасок, поскольку он жесткий, имеет низкое трение и стабильные размеры при влажности, что обеспечивает предсказуемость межосевого расстояния и люфта. Нейлон более прочный и лучше поглощает удары, но он поглощает влагу и слегка перемещается в пространстве. Сообщите нам нагрузку, скорость и окружающую среду, и мы порекомендуем что-нибудь.
  • Поставляются ли шестерни согласованной парой?Коническая пара корректно работает только с сопряженной шестерней, для которой она была разработана. Детали, отмеченные звездочкой (GB1M512* и GB1M512BS*), подходят только для шестерни с 60 зубьями и несовместимы с другими шестернями. Для любого другого номера детали перед заказом подтвердите у нас сопряженную деталь, и мы проверим пару.
  • Что означает суффикс BS в номере детали?BS обозначает латунную вставку и установочный винт, которые обеспечивают надежную механическую фиксацию вала вместо простого отлитого отверстия. Это обычный выбор там, где передача воспринимает реверсивную нагрузку или где посадка вала не должна проскальзывать.
  • Какова рабочая температура и можете ли вы поставить материал с более высокой температурой?Стандартный диапазон составляет от −40 °C до +80 °C. Для оборудования, которое работает при более высоких температурах, можно указать такие материалы, как PEEK или PPS; сообщите нам постоянную рабочую температуру, и мы подтвердим, что требуется для приложения.
  • Каковы сроки и условия заказа?Отправьте номер детали или чертеж с указанием необходимого количества. Мы отвечаем, сообщая цену, необходимые инструменты, если таковые имеются, и время выполнения заказа — обычно в течение 24 часов. Стандартные детали поставляются со склада; новый инструмент соответствует утвержденному чертежу.

Сопутствующие продукты и дополнительная литература

Запросить предложение по пластиковой конической передаче

Отправьте номер детали из таблицы выше или свой собственный чертеж — модуль, передаточное число, количество зубьев, отверстие и количество. Мы подтверждаем соответствие сопряженному механизму, консультируем по материалу и сообщаем цену и время выполнения заказа в течение 24 часов.

Отправить запрос сейчас

* Коэффициенты необходимо заказывать как согласованные пары. Размеры соответствуют справочному чертежу в разделе технических характеристик; Пожалуйста, подтвердите окончательный чертеж вашей сборки перед заказом. Версии с латунной вставкой и установочным винтом обозначаются суффиксом BS.
