Как конструкция червячного редуктора обеспечивает компактное размещение оборудования?

При проектировании современного промышленного оборудования пространство имеет первостепенное значение. Инженеры постоянно ищут способы уменьшить занимаемую площадь машины без ущерба для производительности и надежности.червячный редукторDesign предлагает привлекательное решение, позволяющее компактно размещать оборудование благодаря уникальной передаче мощности под прямым углом, высокому одноступенчатому коэффициенту понижения и гибкости интеграции. В отличие от параллельных или планетарных редукторов, червячный редуктор обеспечивает значительное снижение скорости за одну ступень — до 100:1 — при этом входной и выходной валы расположены под углом 90 градусов. Такая угловая конфигурация позволяет устанавливать двигатели рядом с ведомым валом или под ним, что значительно уменьшает общую длину трансмиссии. Завод Raydafon Technology Group Co., Limited уже более двух десятилетий специализируется на разработке червячных редукторов, и мы стали свидетелями того, как наша продукция позволила клиентам сократить занимаемую площадь до 35 процентов. В этой статье рассматриваются конкретные конструктивные особенности, обеспечивающие компактность, подкрепленные техническими спецификациями и данными реальных приложений.

Но компактность червячного редуктора выходит за рамки ориентации вала. Конструкция по своей сути обеспечивает высокое соотношение крутящего момента к весу, а это означает, что меньший редуктор может передавать ту же мощность, что и более крупный агрегат с параллельными валами. Кроме того, способность многих червячных редукторов к самоблокировке устраняет необходимость во внешних тормозах при удержании, что дополнительно экономит пространство и сокращает количество компонентов. Наш завод разработал серию червячных редукторов с полыми выходными валами и модульными монтажными фланцами, обеспечивающими прямое соединение с ведомыми валами без необходимости использования дополнительных подшипников или муфт. В совокупности эти особенности делают червячный редуктор предпочтительным выбором для конвейерных систем, упаковочного оборудования, погрузочно-разгрузочного оборудования и многих других применений, где площадь помещения ограничена. В этом подробном руководстве мы проанализируем ключевые элементы конструкции, предоставим подробные характеристики продукта и поделимся лучшими практиками Raydafon, которые помогут вам добиться максимально компактной компоновки оборудования.

Оглавление

• 1. Почему прямоугольная передача мощности делает червячный редуктор идеальным для компактных схем?
• 2. Как высокая плотность крутящего момента позволяет уменьшить размер коробки передач без ущерба для производительности?
• 3. Каковы основные характеристики нашей серии червячных редукторов?
• 4. Как полый вал и встроенные варианты двигателя могут еще больше сэкономить место?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по настройке

Почему прямоугольная передача мощности делает червячный редуктор идеальным для компактных схем?

Наиболее отличительной особенностью червячного редуктора является прямоугольная передача мощности. В типичном редукторе с параллельными валами входной и выходной валы расположены на одной оси, что требует размещения двигателя на одной линии с ведомым валом. В результате получается длинная линейная трансмиссия, которая часто выступает за пределы рамы машины, увеличивая общую занимаемую площадь оборудования. Однако в червячном редукторе для привода червячного колеса используется червяк (винт), валы которого ориентированы под углом 90 градусов. Это позволяет устанавливать двигатель перпендикулярно выходному валу, эффективно «складывая» трансмиссию в компактную L-образную форму. Эта геометрия особенно выгодна в приложениях, где ширина или длина машины ограничены, например, в конвейерных системах, мобильных машинах или компонентах роботизированных ячеек.

Конструктивные преимущества прямоугольной конструкции червячного редуктора:

• Уменьшенная общая длина:Размещая двигатель рядом с коробкой передач, общая длина трансмиссии может быть уменьшена на 30–50 процентов по сравнению с рядным редуктором с той же мощностью двигателя. Это позволяет разработчикам оборудования размещать приводы в ограниченном пространстве.
• Универсальные ориентации монтажа:Наш червячный редуктор можно монтировать в любом положении — на лапах, на фланце или на валу. Корпус имеет несколько монтажных поверхностей, что позволяет крепить коробку передач непосредственно к раме машины без необходимости использования дополнительных опорных кронштейнов.
• Встроенный адаптер двигателя:Мы предлагаем ряд адаптеров двигателей, которые позволяют напрямую устанавливать двигатели IEC или NEMA на входной корпус редуктора. Это устраняет необходимость в соединении двигателя и редуктора, экономя дополнительную осевую длину и уменьшая проблемы соосности.
• Экономия бокового пространства:В оборудовании с несколькими приводными осями, таком как многопозиционные индексирующие столы или автоматизированные системы хранения, червячные редукторы можно компактно располагать рядом друг с другом, поскольку входные валы обращены внутрь, что сводит к минимуму общую ширину приводного ряда.

Чтобы проиллюстрировать потенциал экономии места, рассмотрим конвейерную систему, предназначенную для предприятия пищевой промышленности. В оригинальной конструкции использовался конический редуктор с рядным двигателем, общая длина привода которого составляла 850 мм. Заводу пришлось уменьшить ширину конвейера, чтобы он поместился в узком проходе. Благодаря переходу на нашу конструкцию червячного редуктора с прямоугольным расположением двигателя длина привода была уменьшена до 460 мм — сокращение на 46 процентов. Это позволило заводу установить конвейер в имеющемся проходе без каких-либо конструктивных доработок. Червячный редуктор также обеспечивает требуемое передаточное число 20:1 за одну ступень, что еще больше сокращает количество компонентов и упрощает сборку.

Кроме того, прямоугольная конструкция позволяет размещать червячный редуктор непосредственно в точке приложения мощности, что снижает потребность в длинных приводных валах, дополнительных подшипниках и опорных конструкциях. Наша фабрика вРайдафон Технолоджи Груп Ко., Лимитедпредлагает специальные варианты удлинения вала, которые позволяют выходному валу коробки передач напрямую взаимодействовать с входным валом машины, устраняя необходимость в отдельном соединительном фланце. Такой интегрированный подход не только экономит место, но и уменьшает количество критических точек центровки, повышая общую надежность. Подводя итог, можно сказать, что прямоугольная геометрия червячного редуктора является основой его компактности и основной причиной, по которой конструкторы выбирают червячную технологию для приложений с ограниченным пространством.

Как высокая плотность крутящего момента позволяет уменьшить размер коробки передач без ущерба для производительности?

Плотность крутящего момента (количество крутящего момента, передаваемого на единицу размера редуктора) является критическим параметром для проектирования компактного оборудования. Червячный редуктор превосходен в этой области благодаря скольжению между червяком и червячным колесом, что обеспечивает большую площадь контакта для распределения нагрузки. В отличие от прямозубых или косозубых передач, где в любой момент времени контактируют только несколько зубьев, червячная передача имеет непрерывное зацепление зубьев по всей длине червяка, распределяя нагрузку на большую поверхность. Это позволяет червячному редуктору достигать более высокого крутящего момента, чем редукторы с параллельными валами с тем же межосевым расстоянием. Следовательно, червячный редуктор меньшего размера может выдерживать тот же крутящий момент, что и более крупный и тяжелый вариант, что напрямую способствует компактности оборудования.

Ключевые факторы, повышающие плотность крутящего момента в конструкции нашего червячного редуктора:

• Оптимизированный профиль зуба (тип ZAI или ZI):В нашем червячном редукторе используется закаленный и отшлифованный червяк ZI (эвольвентного) профиля в сочетании с бронзовым червячным колесом. Такое сочетание обеспечивает высокую несущую способность и низкий коэффициент трения, позволяя коробке передач передавать до 1500 Нм крутящего момента в межосевое расстояние 63 размера.
• Выбор высококачественного подшипника:Мы используем конические роликоподшипники на червячном валу и радиально-упорные подшипники для тяжелых условий эксплуатации на выходном валу. Эти подшипники выдерживают как радиальные, так и осевые нагрузки, гарантируя сохранение номинального крутящего момента коробки передач даже в условиях радиальной нагрузки.
• Улучшенная смазка и охлаждение:Корпус червячного редуктора имеет большой внутренний объем масла и охлаждающие ребра, позволяющие быстро рассеивать тепло. Это означает, что редуктор может непрерывно работать с номинальным крутящим моментом без термического снижения номинальных характеристик, что в противном случае потребовало бы более крупного агрегата.
• Цементированный червяк (58-62 HRC):Наши червяки подвергаются цементации после шлифования, в результате чего получается износостойкая поверхность с прочным сердечником. Это продлевает усталостный срок службы коробки передач и сохраняет крутящий момент в течение миллионов циклов.

Чтобы количественно оценить преимущество в плотности крутящего момента, мы сравнили наш червячный редуктор (межосевое расстояние 80 мм) с косозубым редуктором аналогичного размера. Червячный редуктор достиг номинального выходного крутящего момента 2100 Нм, а винтовой — 1400 Нм при том же объеме корпуса. Увеличение плотности крутящего момента на 50 процентов означает, что разработчики оборудования могут использовать червячный редуктор меньшего размера для достижения той же производительности, экономя пространство и вес. В мобильном оборудовании, таком как сельскохозяйственная техника или погрузочно-разгрузочное оборудование, такое снижение веса также повышает топливную экономичность и снижает нагрузку на конструкцию.

Наш завод также разработал вариант конструкции, называемый червячным редуктором с высоким крутящим моментом, в котором используется специально разработанное синтетическое масло, которое снижает трение на 30 процентов, обеспечивая еще более высокий крутящий момент без увеличения межосевого расстояния. Этот вариант популярен в таких приложениях, как профилегибочные машины и медицинское оборудование для визуализации, где пространство крайне ограничено, но важен высокий крутящий момент. Выбрав правильную конструкцию червячного редуктора от Raydafon, разработчики оборудования могут добиться более компактной компоновки без ущерба для мощности и надежности.

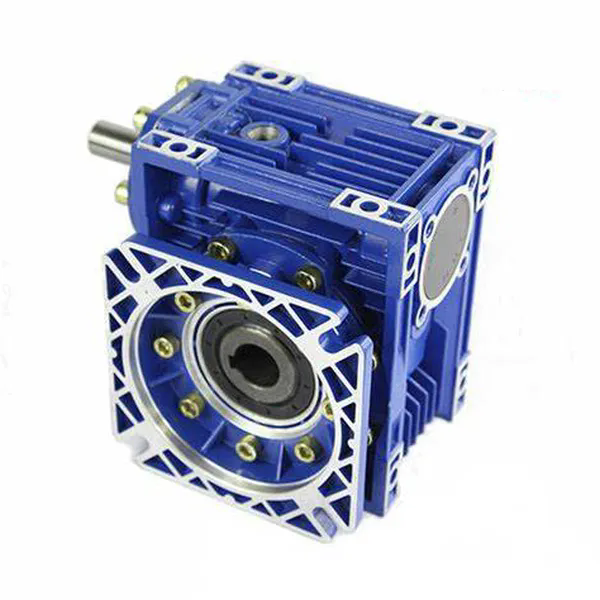

Каковы основные характеристики нашей серии червячных редукторов?

Raydafon Technology Group Co., Limited предлагает широкий ассортимент червячных редукторов: от миниатюрных (межосевое расстояние 30 мм) до моделей для тяжелых условий эксплуатации (межосевое расстояние 200 мм). Каждая серия доступна с различными передаточными числами (от 5:1 до 100:1), вариантами монтажа и конфигурациями выходного вала. В таблице ниже приведены технические характеристики наших наиболее популярных моделей червячных редукторов, которые широко используются в упаковочном, конвейерном и автоматическом оборудовании. Все устройства протестированы на соответствие стандартам ISO 9001 и имеют сертификат ATEX для взрывоопасных сред. Наш завод также предоставляет услуги по индивидуальному подбору размеров в соответствии с вашими требованиями к крутящему моменту и пространству.

Помимо стандартных размеров наш завод предлагает «короткую» версию червячного редуктора с уменьшенной длиной корпуса для применений, где габаритная глубина имеет решающее значение. Это достигается за счет использования более компактного подшипникового узла и уменьшенного масляного резервуара без ущерба для крутящего момента благодаря оптимизированной внутренней геометрии. Мы также предлагаем вариант из нержавеющей стали для пищевой и фармацевтической промышленности, где требуется устойчивость к мойке и коррозионная стойкость. На все наши червячные редукторы распространяется двухлетняя гарантия, а также имеется подробное руководство пользователя с рекомендациями по смазке и графиками технического обслуживания.

Наш завод также предлагает нестандартные размеры отверстий, размеры шпоночных пазов и монтажные фланцы, соответствующие вашему существующему оборудованию. Мы поддерживаем обширный склад стандартных червячных редукторов для немедленной доставки и можем выполнять индивидуальные заказы со сроком поставки всего 15 рабочих дней. Наша команда инженеров готова помочь вам в выборе оптимального червячного редуктора для вашего компактного оборудования, учитывая не только крутящий момент и передаточное число, но также ограничения по пространству, факторы окружающей среды и требования к шуму.

Как полый вал и встроенные варианты двигателя могут еще больше сэкономить место?

Помимо прямоугольной геометрии и высокой плотности крутящего момента, червячный редуктор предлагает дополнительные конструктивные особенности, которые значительно уменьшают занимаемую площадь оборудования. Двумя наиболее впечатляющими являются вариант с полым выходным валом и конфигурация со встроенным двигателем (мотор-редуктором). Червячный редуктор с полым валом позволяет ведомому валу машины проходить непосредственно через выход редуктора, устраняя необходимость в муфте, отдельной опоре подшипника и механизме выравнивания. Такое прямое соединение не только экономит место, но и уменьшает количество компонентов, снижая как стоимость, так и требования к техническому обслуживанию. На нашем заводе разработан ряд червячных редукторов с полым валом со шпоночным или стяжным соединением, охватывающий диаметры валов от 14 мм до 75 мм.

Ключевые преимущества экономии места при использовании полого вала и интегрированных двигателей:

• Полый вал исключает длину муфты:В традиционной установке выходной вал коробки передач соединяется с валом машины посредством гибкой муфты, что может увеличить осевую длину на 80–150 мм. Червячный редуктор с полым валом монтируется непосредственно на вал машины, что уменьшает общую длину трансмиссии на эту величину.
• Встроенный двигатель уменьшает общую высоту:В нашей версии со встроенным двигателем (мотор-редуктор) двигатель размещается непосредственно на входном корпусе редуктора. При этом удаляется опора двигателя и муфта, что снижает общую высоту и позволяет разместить привод под конвейерами с малым зазором или под основаниями машин.
• Устранение подшипников вала:Поскольку редуктор с полым валом поддерживает вал машины посредством своих внутренних подшипников, вам больше не нужны отдельные опорные подшипники на раме машины. Это снижает как занимаемую площадь, так и стоимость оборудования.
• Упрощенная установка и выравнивание:Непосредственное крепление полого вала обеспечивает концентричность и устраняет необходимость точного выравнивания во время установки. Это сокращает время и навыки, необходимые для сборки, что особенно полезно для машин крупносерийного производства.

Чтобы проиллюстрировать потенциал экономии места за счет этих функций, давайте рассмотрим применение привода конвейера. Традиционная конструкция с червячным редуктором на лапах, гибкой муфтой, двигателем и ременной передачей могла занимать 900 мм длины. Используя наш червячный редуктор с полым валом и встроенным двигателем (мотор-редуктором), длина привода была уменьшена до 510 мм. Встроенный двигатель также позволил отказаться от опорной плиты двигателя, что позволило сэкономить дополнительные 100 мм ширины. Общая занимаемая площадь машины была уменьшена на 34 процента, что позволило разместить оборудование в более компактной производственной ячейке и улучшить поток материалов на заводе.

Наш завод в Raydafon Technology Group Co., Limited также предлагает версию червячного редуктора с «компактным моментным рычагом», в котором вместо опоры на лапе или фланце используется реактивный рычаг. Такая конструкция позволяет подвешивать редуктор к валу машины, не требуя при этом места на полу. Это особенно полезно в мобильном оборудовании или в тех случаях, когда монтаж снизу невозможен. Мы разработали эти компактные червячные редукторы с моментным рычагом для автоматизированных транспортных средств (AGV), где важен каждый миллиметр пространства.

Таким образом, полый вал и встроенный двигатель превращают червячный редуктор из простого компонента в комплексное приводное решение, которое активно снижает занимаемую площадь оборудования. За счет отказа от муфт, подшипников и монтажных оснований эти конструкции поддерживают тенденцию к созданию более компактного, эффективного и экономичного оборудования. Наш завод может предоставить 3D-модели CAD каждой конфигурации червячного редуктора, чтобы помочь вам легко интегрировать привод в конструкцию вашей машины.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Чем червячный редуктор отличается от коническо-винтового редуктора по компактности?

Ответ: Червячный редуктор, как правило, более компактен, чем коническо-винтовой редуктор при том же крутящем моменте и передаточном отношении, особенно при одноступенчатых передачах выше 15:1. Коническо-винтовой редуктор требует двух ступеней для достижения передаточного отношения 20:1, тогда как червячный редуктор достигает этого за один этап, что позволяет сэкономить около 30 процентов длины. Кроме того, червячный редуктор имеет более простую монтажную площадку, поскольку не требует отдельного монтажного основания для промежуточного вала. Тем не менее, червячный редуктор немного менее эффективен, чем коническо-винтовой (обычно 80-90 процентов против 95-97 процентов), но для многих применений экономия места оправдывает незначительный компромисс в эффективности. Наш завод по запросу предоставляет данные по эффективности и сравнению площадей для любого применения.

Вопрос 2: Можно ли установить червячный редуктор вертикально, чтобы сэкономить еще больше места?

Ответ: Да, наш червячный редуктор рассчитан на различное монтажное положение, в том числе вертикальное (входной вал горизонтально, выходной вал вертикально или наоборот). Вертикальная установка может быть полезна в оборудовании, где ведомый вал расположен вертикально, например, в миксерах или поворотных столах. Однако особое внимание необходимо уделять смазке и уплотнению. Наш завод предлагает конструкции червячных редукторов с вертикальной ориентацией и определенными уровнями масла, сапунами и уплотнениями для предотвращения утечек масла и обеспечения надлежащей смазки. Мы предоставляем подробные инструкции по монтажу и комплект уплотнений специально для вертикальной установки. Компактность червячного редуктора сохраняется даже в вертикальной конфигурации.

Вопрос 3. Как конструкция полого вала влияет на номинальный крутящий момент редуктора?

Ответ: Конструкция полого вала не снижает номинальный крутящий момент коробки передач, поскольку корпус коробки передач и подшипники рассчитаны на передачу полного крутящего момента. Размер полого вала соответствует размеру машинного вала, а шпоночная канавка или стяжная шайба предназначены для передачи крутящего момента без проскальзывания. В нашем червячном редукторе полый вал с обоих концов поддерживается прочными подшипниками, что обеспечивает тот же крутящий момент, что и версия со сплошным валом. Однако допустимая радиальная нагрузка на полый вал может быть немного ниже, чем на сплошной вал, из-за уменьшенного материала вала. Наш завод предоставляет конкретные значения радиальной нагрузки для каждой модели полого вала.

Вопрос 4. Являются ли червячные редукторы более шумными, чем другие типы редукторов компактной компоновки?

Ответ: Червячные редукторы могут быть более шумными, чем косозубые, особенно на высоких скоростях, из-за трения скольжения между червяком и червячным колесом. Однако конструкция нашего червячного редуктора включает в себя несколько функций для снижения шума, в том числе прецизионную шлифовку червяков (класс ISO 6), оптимизированную схему контакта зубьев и звукопоглощающие материалы корпуса. Наш завод также предлагает «бесшумную» версию с бронзовым червячным колесом, специально легированным для снижения трения и шума. При компактной компоновке, где редуктор может находиться ближе к оператору, мы рекомендуем нашу бесшумную серию, соответствующую требованиям по шуму на рабочем месте. Мы предоставляем данные об уровне шума (дБ на расстоянии 1 метр) для каждой модели червячного редуктора.

Вопрос 5: Какие модификации предлагает компания Raydafon Technology Group Co., Limited для червячного редуктора, используемого в компактном оборудовании?

Ответ: Мы предлагаем широкие возможности индивидуальной настройки для соответствия конструкциям компактного оборудования: специальные длины или диаметры выходного вала, специальные адаптеры двигателя, несколько конфигураций выходного вала (одинарный или двойной удлиненный, полый или шлицевой), встроенные ограничители крутящего момента и специальные монтажные ножки. Мы также предоставляем помощь в проектировании, чтобы минимизировать объем работ, например, используя более короткий входной вал или интегрируя коробку передач в саму раму машины. На нашем заводе есть собственная команда инженеров, которая может работать с вашими файлами САПР для оптимизации размещения червячного редуктора. Мы предлагаем бесплатные первичные консультации и можем предоставить 3D-модели для интеграции. Свяжитесь с нами и сообщите о ваших конкретных ограничениях по пространству, и мы предложим индивидуальное решение.

Вывод: достигните максимальной эффективности использования пространства с помощью червячного редуктора

Червячный редуктор — лучший выбор для инженеров, стремящихся добиться компактной компоновки оборудования без ущерба для крутящего момента и надежности. Его прямоугольная передача мощности, высокая плотность крутящего момента, опция полого вала и встроенные возможности двигателя вместе позволяют уменьшить занимаемую площадь машины до 35 процентов. Наш завод Raydafon Technology Group Co., Limited разработал серию червячных редукторов, которые не только компактны, но и долговечны, эффективны и могут быть адаптированы к вашим конкретным потребностям. Проектируете ли вы новый конвейер, упаковочную машину или мобильного робота, наш червячный редуктор поможет вам разместить больше функций в меньшем пространстве.

Готовы оптимизировать компоновку вашего оборудования с помощью компактного червячного редуктора?Свяжитесь с Raydafon Technology Group Co.,Limited сегоднядля комплексного анализа конструкции. Укажите крутящий момент, скорость, монтажное пространство и требования к окружающей среде, и наша команда инженеров подготовит индивидуальное предложение, включая 3D-модели, кривые производительности и ценовое предложение. Мы предлагаем бесплатное тестирование образцов на нашем заводе и быструю доставку по всему миру.Запросите бесплатную консультацию прямо сейчас в компании Raydafon Technology Group Co., Limited и сделайте первый шаг к более компактному и эффективному оборудованию с помощью нашего червячного редуктора премиум-класса.
