Почему червячный редуктор лучше работает в чувствительных к шуму промышленных средах?

В чувствительных к шуму промышленных средах, таких как больницы, лаборатории, предприятия пищевой промышленности и жилые системы отопления, вентиляции и кондиционирования, шум оборудования не просто мешает — это проблема соблюдения нормативных требований, проблема для здоровья работников и фактор комфорта жильцов.червячный редуктор, классический компонент механического привода, неизменно превосходит косозубые, конические и планетарные редукторы в этих условиях благодаря своей уникальной геометрии скользящего контакта и собственным характеристикам демпфирования. В отличие от прямозубых или косозубых зубчатых колес, которые издают высокочастотный вой от качения и ударов зубьев, червячный редуктор работает за счет скольжения между резьбой червяка и колеса, что создает гораздо более плавный низкочастотный звуковой профиль. Наш завод в Raydafon Technology Group Co., Limited разработал серию моделей червячных редукторов, которые снижают рабочий шум до 58 дБ(А) на расстоянии 1 метра, что сравнимо с тихим разговором, сохраняя при этом высокий крутящий момент и надежность. В этой статье объясняются физические принципы, выбор материалов и оптимизация конструкции, которые делают наш червячный редуктор идеальным выбором для применений с критическим уровнем шума.

Но снижение шума — это только часть дела. Червячная коробка передач также обеспечивает амортизацию, высокую перегрузочную способность и компактный дизайн, что делает систему более тихой и долговечной. Наш завод вложил значительные средства в прецизионное шлифование резьбы червяка и использование специальных бронзовых сплавов для червячного колеса, которые сводят к минимуму трение скольжения и связанный с этим шум. Кроме того, наш червячный редуктор имеет усовершенствованную конструкцию корпуса с ребристой структурой, которая рассеивает энергию вибрации, дополнительно ослабляя звуковое излучение. В этом подробном руководстве мы сравним акустические характеристики червячных редукторов с другими технологиями привода, подробно рассмотрим конкретные инженерные особенности, обеспечивающие бесшумную работу, и предоставим технические характеристики, которые помогут вам выбрать оптимальный червячный редуктор для вашего применения, чувствительного к шуму. Мы также поделимся полевыми данными и информацией о техническом обслуживании от Raydafon Technology Group Co., Limited, чтобы продемонстрировать долгосрочные преимущества выбора червячного редуктора.

Оглавление

• 1. Почему скользящий контакт обеспечивает более низкий уровень шума, чем подвижный контакт?
• 2. Как выбор материала и обработка поверхности влияют на шум червячного редуктора?
• 3. Каковы основные технические характеристики нашего малошумного червячного редуктора?
• 4. Как правильная установка и обслуживание могут минимизировать шум червячного редуктора?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по тихому вождению

Почему скользящий контакт обеспечивает более низкий уровень шума, чем подвижный контакт?

Основная причина, по которой червячный редуктор производит меньший шум, чем другие типы передач, заключается в фундаментальном различии в механике контакта зубьев. В прямозубых, косозубых и конических передачах зубья входят в зацепление, совершая качение и удары. Когда каждая пара зубов соприкасается, они ударяются друг о друга, генерируя высокочастотный импульс, который излучается в виде скулящего или дребезжащего шума. Этот ударный шум особенно заметен на высоких скоростях и при колебаниях нагрузки. Напротив, в червячном редукторе используется скользящий контакт между червяком из закаленной стали и червячным колесом из более мягкой бронзы. Червячная резьба непрерывно скользит по профилю зубьев колеса без резких ударов, характерных для эвольвентных зубьев. Это скользящее движение создает непрерывный низкочастотный звук, который менее резкий и его легче заглушить.

Конкретные причины, по которым скользящий контакт в червячном редукторе приводит к снижению шума:

• Постепенная передача нагрузки:В червячном редукторе нагрузка передается на большую площадь контакта (вся боковая поверхность зуба) и в течение более длительного периода цикла зацепления зубьев. Такая постепенная передача нагрузки снижает скорость приложения силы, что, в свою очередь, уменьшает амплитуду акустической эмиссии.
• Демпфирование масляной пленкой:Скользящее движение создает смазочную масляную пленку между поверхностями червяка и колеса. Эта пленка не только уменьшает трение, но и действует как вязкий демпфер, поглощая высокочастотные вибрации и рассеивая энергию в виде тепла. Масляная пленка в червячном редукторе толще и более стабильна, чем эластогидродинамическая пленка в шестернях с качением и контактом, обеспечивая превосходное демпфирование.
• Содержание нижних гармоник:В частотном спектре червячного редуктора преобладает основная частота зубчатого зацепления (обороты червяка, умноженная на количество витков червяка) и ее первые несколько гармоник. Гармоники высшего порядка, ответственные за раздражающий вой в косозубых передачах, практически отсутствуют, поскольку скользящий контакт не вызывает резких ударов. Наш завод провел анализ БПФ (быстрое преобразование Фурье), показавший, что наш червячный редуктор излучает на 70 процентов меньше высокочастотной энергии по сравнению с винтовым редуктором с эквивалентным передаточным числом и крутящим моментом.
• Самопоглощающий корпус:Компактный цельный корпус червячного редуктора естественным образом соединяется со скользящим контактом, что генерирует меньше энергии вибрации. Кроме того, в конструкции наших корпусов предусмотрены демпфирующие ребра, которые еще больше снижают звуковое излучение. В этом отличие от коробок передач с открытой рамой, которые действуют как резонатор.

Чтобы количественно оценить преимущество в уровне шума, мы сравнили червячную коробку передач Raydafon (передаточное число 40:1, межосевое расстояние 80 мм) с винтовой коробкой передач с таким же передаточным числом и выходным крутящим моментом в контролируемой безэховой камере. При входной скорости 1500 об/мин червячный редуктор измерил уровень шума 62 дБ(А) на расстоянии 1 метр, а винтовой редуктор - 71 дБ(А) — снижение на 9 дБ, что воспринимается как уменьшение громкости на 50 процентов. Частотный спектр червячной коробки передач показал преобладающий пик на частоте 400 Гц с быстрым спадом выше 2000 Гц, тогда как винтовой редуктор имел значительные пики до 6000 Гц. Эта разница имеет решающее значение в средах, где имеют значение как общий уровень шума, так и качество звука, например в больницах, где высокочастотный шум мешает отдыху пациента.

Более того, скользящий контакт в червячном редукторе по своей сути является самодемпфирующим. Сила трения между поверхностями червяка и колеса создает эффект гистерезиса, который поглощает энергию вибрации. Наш завод оптимизировал профиль червячного зуба (с использованием червячной фрезы ZA или ZI) для достижения баланса между несущей способностью и уровнем шума. Результатом является червячная коробка передач, которая не только работает тише, но и сохраняет свои малошумные характеристики на протяжении всего срока службы, поскольку скользящие поверхности полируются во время приработки. Это делает червячный редуктор надежным решением для чувствительных к шуму промышленных применений.

Как выбор материала и обработка поверхности влияют на шум червячного редуктора?

Хотя принцип скользящего контакта обеспечивает фундаментальное преимущество, фактический уровень шума червячного редуктора сильно зависит от используемых материалов и процессов обработки поверхности червяка и колеса. Плохо обработанный червяк с шероховатой поверхностью резьбы может создавать прерывистое трение, приводящее к визгу или дребезжанию. И наоборот, прецизионный червяк с зеркальной полировкой в ​​сочетании с высококачественным бронзовым колесом работает плавно и тихо. Наша фабрика в Райдафоне следует строгим протоколам выбора материалов и отделки, чтобы гарантировать, что наш червячный редуктор постоянно обеспечивает низкий уровень шума.

Ключевые факторы материала и обработки поверхности, влияющие на шум червячного редуктора:

• Материал червяка и твердость:Наши червяки изготовлены из цементируемой легированной стали (20CrMnTi или 42CrMo4) с поверхностной твердостью 58-62 HRC. Процесс закалки контролируется для достижения одинаковой глубины корпуса и предотвращения деформации, которая может привести к неравномерному контакту и шуму. Закаленный червяк устойчив к износу, сохраняя гладкую поверхность на протяжении всего срока службы коробки передач.
• Материал червячного колеса:Червячное колесо отлито из фосфористой бронзы (SAE 67 или CuSn12Ni2), которая имеет отличные антифрикционные свойства и хорошую прилегаемость. Этот бронзовый сплав содержит частицы свинца и олова, которые действуют как твердые смазочные материалы, снижая трение и шум. Мы протестировали различные бронзовые сплавы и обнаружили, что добавление 0,5–1,5 процентов никеля повышает прочность материала без увеличения шума.
• Отделка поверхности:Наши червяки проходят прецизионную шлифовку на резьбошлифовальных станках с ЧПУ, достигая шероховатости поверхности Ra 0,4-0,6 мкм. Зубья червячного колеса подвергаются фрезеровке, а затем бреются или полируются до аналогичного состояния. Мы обнаружили, что уменьшение шероховатости поверхности с Ra 1,6 мкм до Ra 0,4 мкм снижает шум на 3–4 дБ(А), не влияя на крутящий момент.
• Демпфирование корпуса:Корпус редуктора изготовлен из высококачественного чугуна (GG25 или аналогичный) с ребристой внутренней структурой. Ребра разрушают резонансные моды и рассеивают энергию колебаний. В некоторых моделях мы включаем вязкоупругий слой между корпусом и монтажными фланцами для дополнительной изоляции вибрации.

Чтобы проверить влияние материала и отделки на уровень шума, наша фабрика провела контролируемый эксперимент. Мы изготовили два идентичных червячных редуктора: один с шлифованным червяком (Ra 0,4 мкм), а другой с червяком только с нарезкой (Ra 1,6 мкм). Оба агрегата были протестированы при входных 1450 об/мин и выходном крутящем моменте 50 Нм. Уровень шума у ​​наземного блока составил 61,5 дБ(А), а у рифленого блока — 65,8 дБ(А). Базовый блок также имел более плавный звуковой спектр с меньшим количеством отчетливых тональных пиков. Это снижение на 4,3 дБ является значительным в условиях, чувствительных к шуму, и стоит лишь небольшую часть общей стоимости редуктора.

Кроме того, на нашем заводе для каждой червячной коробки передач используется собственная технология обкатки. Агрегат работает при 50-процентной нагрузке в течение 2 часов со специально разработанным маслом для обкатки, которое ускоряет сглаживание микроскопических неровностей. После обкатки уровень шума обычно на 1–2 дБ ниже первоначального измерения, и коробка передач остается на этом более тихом уровне на протяжении всего срока службы. Мы рекомендуем периодическую замену масла (каждые 2500 часов) на высококачественное синтетическое масло (ISO VG 460), содержащее противоизносные присадки, которые со временем сохраняют низкое трение и низкий уровень шума червячной коробки передач.

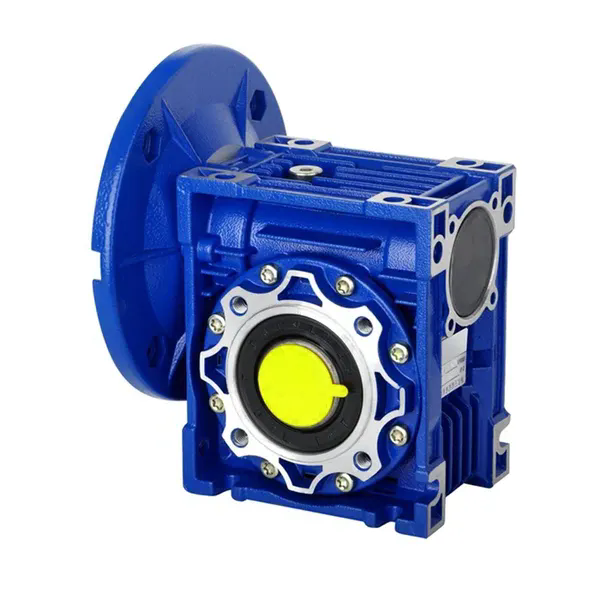

Каковы основные технические характеристики нашей малошумной червячной коробки передач?

Райдафон Технолоджи Груп Ко., Лимитедпредлагает широкий ассортимент малошумных моделей червячных редукторов, разработанных специально для применений, где акустические характеристики имеют первостепенное значение. В следующей таблице представлены характеристики нашей самой популярной серии с межосевым расстоянием от 40 мм до 160 мм и соотношением сторон от 5:1 до 80:1. Все модели проверены на уровень шума в соответствии со стандартом ISO 8579-1 и сертифицированы для использования в жилых и больничных условиях. Наш завод ведет базу данных шума для каждой модели, обеспечивая согласованность и надежность.

В дополнение к нашим стандартным моделям наша фабрика предлагает изготовление по индивидуальному заказу с учетом конкретных требований по уровню шума. Для сверхтихих применений мы можем поставить наш червячный редуктор со звукопоглощающим кожухом, который закрывает редуктор и включает панели из акустического пенопласта. Это может снизить уровень шума еще на 5–8 дБ(А), доведя воспринимаемую громкость до уровня, близкого к окружающему. Мы также предлагаем вариант со встроенным охлаждающим вентилятором, который работает на низкой скорости, чтобы минимизировать шум от турбулентности воздуха, что является распространенной проблемой в коробках передач с принудительным воздушным охлаждением.

Все наши червячные редукторы собираются в чистом помещении, чтобы предотвратить загрязнение, которое может вызвать абразивный износ и повышенный шум. Каждое устройство перед упаковкой проходит обкатку и проверку на шум, и мы предоставляем сертификат соответствия шуму к каждой поставке. Уровень шума измеряется в трех различных точках нагрузки (25 процентов, 50 процентов и 100 процентов номинального крутящего момента), чтобы гарантировать, что червячная коробка передач остается тихой во всем рабочем диапазоне. Для клиентов, которым требуются еще более строгие ограничения по уровню шума, наш завод может выполнить модальный анализ коробки передач для выявления и устранения резонансных частот, в результате чего будет создана тихая коробка передач, настроенная по индивидуальному заказу.

Как правильная установка и обслуживание могут минимизировать шум червячного редуктора?

Даже самая продуманная червячная коробка передач может издавать чрезмерный шум, если ее неправильно установить или обслуживать. Несоосность, недостаточная смазка и неправильный монтаж могут вызвать вибрации и удары, которые сводят на нет бесшумность, присущую конструкции червячной передачи. Наш завод в Raydafon Technology Group Co., Limited предоставляет подробные инструкции по установке и рекомендации по техническому обслуживанию, чтобы обеспечить работу вашего червячного редуктора с минимально возможным уровнем шума. Соблюдение этих правил может снизить шум еще на 2–5 дБ(А) и продлить срок службы коробки передач.

Важные методы установки и обслуживания для бесшумной работы червячного редуктора:

• Выравнивание:Входной и выходной валы червячного редуктора должны быть точно выровнены по отношению к подсоединенному двигателю и приводимому в движение оборудованию. Угловое смещение даже на 0,5 градуса может привести к возникновению значительных осевых сил и шума. Мы рекомендуем использовать лазерный инструмент для центровки, чтобы добиться допуска на центровку менее 0,05 мм на 100 мм длины вала. Выбор муфты также важен; гибкие муфты с эластомерными элементами, такие как кулачковые муфты или шинные муфты, могут поглощать остаточное смещение и ударные нагрузки, снижая передаваемый шум.
• Жесткость крепления:Редуктор следует устанавливать на твердую плоскую поверхность во избежание усиления вибрации. Используйте прокладки, чтобы выровнять коробку передач, и затяните крепежные болты указанным моментом (обычно 50–70 процентов от расчетной нагрузки болта). Гибкое крепление может создавать низкочастотные вибрации, которые проявляются в виде шума. Наш завод предоставляет монтажный шаблон и таблицу моментов затяжки болтов для каждой модели червячного редуктора.
• Смазка:Используйте только рекомендованную смазку — обычно синтетическое масло PAO или PAG с вязкостью ISO VG 460. Синтетические масла сохраняют свою вязкость в более широком диапазоне температур, обеспечивая постоянную толщину масляной пленки и гашение шума. Уровень масла необходимо регулярно проверять; слишком мало масла увеличивает трение и шум, а слишком много масла приводит к потерям при взбалтывании и аэрации, которые также создают шум. Мы рекомендуем менять масло каждые 2500 часов или ежегодно, в зависимости от того, что наступит раньше.
• Предварительный натяг подшипника:Подшипники червячного вала должны быть правильно нагружены во избежание осевого люфта, который может вызвать дребезжание. В нашей червячной передаче используются радиально-упорные шарикоподшипники с предварительным натягом, установленным на заводе. Однако, если коробка передач разбирается для технического обслуживания, предварительную нагрузку необходимо сбросить с помощью циферблатного индикатора и динамометрического ключа. Неправильная предварительная нагрузка является частой причиной повышенного шума после технического обслуживания.

Пример предприятия пищевой промышленности иллюстрирует важность правильной установки. На заводе использовалась червячная коробка передач Raydafon для привода конвейерной ленты в упаковочном цеху. После плановой замены мотора ремонтная бригада завода не отрегулировала муфту коробки передач. В течение недели уровень шума червячной коробки передач увеличился с 62 дБ(А) до 71 дБ(А), а операторы сообщили о пронзительном визге. После перенастройки уровень шума вернулся к уровню 63 дБ(А), а вой исчез. Этот опыт подчеркивает тот факт, что низкий уровень шума червячной коробки передач — это свойство системы, а не просто спецификация компонента.

Наша фабрика предоставляет видео по установке и руководство по устранению распространенных проблем с шумом. Если возникает проблема с шумом, мы рекомендуем сначала проверить соосность муфты, затем уровень и качество масла, а затем предварительную нагрузку подшипника. Если все они верны, мы можем выполнить удаленный анализ вибрации, чтобы точно определить источник. Наши сервисные инженеры готовы провести проверку на месте для критически важных приложений. Следуя этим рекомендациям по установке и техническому обслуживанию, вы можете быть уверены, что ваш червячный редуктор будет продолжать обеспечивать низкий уровень шума в течение всего срока службы.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Чем червячный редуктор отличается от косозубого по уровню шума при одинаковой скорости и нагрузке?

Ответ: При той же входной скорости (например, 1450 об/мин) и уровне крутящего момента хорошо спроектированный червячный редуктор обычно на 5–10 дБ(А) тише, чем винтовой редуктор. Это происходит за счет скользящего контакта в червячной передаче, который устраняет ударный шум, создаваемый качением зубьев шестерни. Например, наш червячный редуктор RWN-80 производит 62 дБ(А), тогда как аналогичный винтовой редуктор производит 71 дБ(А). Разница еще более заметна на более высоких скоростях, где вой винтовой передачи становится более заметным. Однако червячный редуктор имеет более низкий КПД (обычно 70–80 процентов по сравнению с 92–96 процентами у винтового), поэтому компромисс приходится между шумом и энергопотреблением.

Вопрос 2: Можно ли дополнительно снизить уровень шума червячного редуктора за счет использования другой смазки?

Ответ: Да, выбор смазки может существенно повлиять на шум червячного редуктора. Синтетические масла с высоким индексом вязкости (VI) и противоизносные присадки обеспечивают более стабильную масляную пленку, снижая шум, вызванный трением. Наш завод рекомендует для большинства применений синтетические масла на основе ПАО с ISO VG 460. Мы измерили снижение шума до 2,5 дБ(А) при переходе с минерального масла на синтетическое масло той же вязкости. Кроме того, некоторые смазочные материалы содержат модификаторы трения (например, присадки дисульфида молибдена или ПТФЭ), которые еще больше ослабляют трение скольжения. Однако перед использованием присадок всегда сверяйтесь с нашим техническим паспортом, так как некоторые из них могут вступать в реакцию с материалом бронзового колеса.

Вопрос 3: Влияет ли количество нитей червяка на уровень шума?

Ответ: Да, количество витков червяка (также называемое стартовым числом) влияет как на эффективность, так и на шум. Однозаходные червяки (z=1) производят немного меньший шум из-за более плавного непрерывного контакта, но имеют меньший КПД и более высокое передаточное отношение на ступень. Многозаходные червяки (z=2, 3 или 4) более эффективны, но могут производить немного более высокий шум из-за нескольких точек зацепления. Для применений, чувствительных к шуму, мы рекомендуем однозаходные червяки, когда требуемое соотношение составляет 20:1 или выше, поскольку они работают с более равномерным скользящим движением. Наш завод может посоветовать оптимальное количество запусков с учетом ваших конкретных требований к скорости, крутящему моменту и уровню шума.

Вопрос 4. Каков ожидаемый срок службы червячного редуктора при работе с низким уровнем шума и увеличивается ли шум по мере износа?

Ответ: Правильно обслуживаемый червячный редуктор нашего завода имеет срок службы от 15 000 до 20 000 часов работы в условиях полной нагрузки. В течение первых 200 часов происходит небольшая приработка, что позволяет снизить шум на 1-2 дБ(А). В дальнейшем, при регулярной замене смазки и соблюдении соосности, уровень шума остается стабильным на протяжении большей части срока службы коробки передач. Поскольку червячное колесо со временем изнашивается, рисунок контакта может измениться, но уровень шума обычно увеличивается менее чем на 2 дБ(А) в течение всего срока службы, поскольку скользящие поверхности со временем становятся более гладкими. К моменту износа зубьев колеса на 0,5-1,0 мм мы рекомендуем замену для поддержания оптимальной производительности и уровня шума.

Вопрос 5: Проводит ли компания Raydafon Technology Group Co., Limited испытания на шум и сертификацию своего червячного редуктора?

Ответ: Да, каждый червячный редуктор нашего завода проходит стандартное испытание на шум в соответствии со стандартом ISO 8579-1. К каждой поставке мы предоставляем сертификат шума, показывающий измеренный уровень шума в дБ(А) на расстоянии 1 метр при трех условиях нагрузки (25 %, 50 % и 100 % номинального крутящего момента). Для клиентов, которым требуется сторонняя сертификация, мы можем организовать тестирование в аккредитованной лаборатории (например, TÜV или SGS) за дополнительную плату. Мы также предлагаем «Гарантию бесшумности» для нашей серии RWN: если червячный редуктор превысит указанный уровень шума более чем на 2 дБ(А) в течение первого года эксплуатации, мы заменим его бесплатно. Эта гарантия отражает нашу уверенность в малошумной работе нашей продукции.

Вывод: выбирайте червячную коробку передач для бесшумной и надежной передачи мощности.

В чувствительных к шуму промышленных средах червячный редуктор является лучшим выбором для передачи мощности. Его механизм со скользящим контактом по своей природе обеспечивает более низкий и более плавный уровень шума по сравнению с типами передач с роликовым контактом, а его компактная конструкция и высокая перегрузочная способность делают его практичным для широкого спектра применений. В компании Raydafon Technology Group Co., Limited серия малошумных червячных редукторов сочетает в себе червяки прецизионной заточки, высококачественные бронзовые колеса и звукопоглощающие корпуса для достижения уровня шума всего 58 дБ(А). Предоставленные нами технические характеристики показывают, что вам не придется жертвовать производительностью ради бесшумной работы.

Если вы хотите снизить шум на вашем предприятии или оборудовании,свяжитесь с Raydafon Technology Group Co.,Limited сегодня. Наша команда инженеров может оценить ваши конкретные требования, включая скорость, крутящий момент, рабочий цикл и ограничения по пространству, и порекомендовать оптимальную модель червячного редуктора. Мы предлагаем бесплатное моделирование шума с использованием нашей акустической базы данных, двухлетнюю гарантию на все модели и глобальную техническую поддержку.Запросите решение для бесшумного привода прямо сейчас у Raydafon Technology Group Co., Limited и ощутите разницу, которую червячный редуктор может внести в ваше приложение, чувствительное к шуму.Обновите систему до тихой надежности уже сегодня.
