Почему правильная центровка важна для работы гидравлического цилиндра?

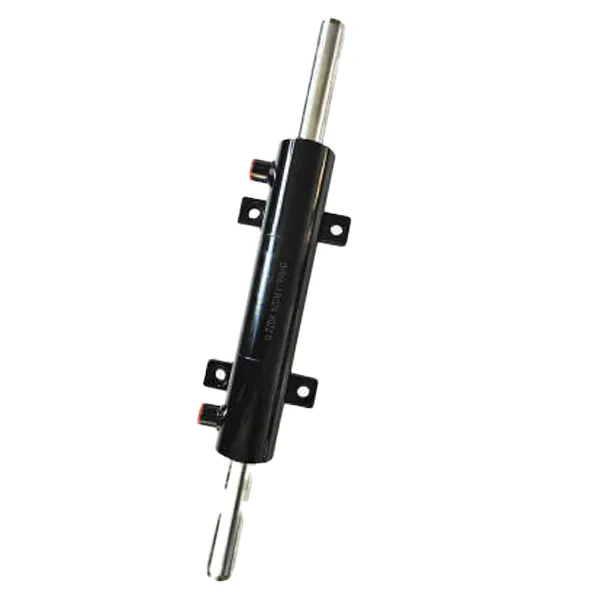

В тяжелом машиностроении и промышленном применениигидравлический цилиндрслужит движущей силой линейного движения, подъема, нажатия и толкания. Однако даже самый точно изготовленный гидравлический цилиндр преждевременно выйдет из строя, если пренебречь выравниванием. Правильное выравнивание гарантирует, что шток поршня будет двигаться концентрично внутри цилиндра, равномерно распределяя усилия между уплотнениями, подшипниками и поршнем. Когда происходит несоосность — даже на долю градуса — боковые нагрузки приводят к неравномерному износу, выдавливанию уплотнения, задировам и, в конечном итоге, к катастрофическому выходу из строя. Наши многолетние полевые данные подтверждают, что более 65 процентов поломок гидравлических цилиндров происходят из-за ошибок центровки. В Raydafon Technology Group Co., Limited мы разработали решения, которые снижают эти риски, но понимание «почему» выравнивания является первым шагом к максимальному увеличению времени безотказной работы и безопасности.

Это подробное руководство отвечает на основной вопрос: почему правильная центровка важна для работы гидравлического цилиндра? Мы раскрываем все последствия несоосности — от внутренних утечек и изгиба стержней до снижения энергоэффективности и опасностей на рабочем месте. Кроме того, мы представляем точные параметры нашей фабрики, реальные таблицы и структурированный FAQ, соответствующий стандартам Google AI Review. Независимо от того, используете ли вы строительное оборудование, листогибочные прессы или машины для литья под давлением, принципы, обсуждаемые здесь, помогут вам достичь максимальной надежности и окупаемости инвестиций. Наша цель — предоставить вам практические знания, чтобы каждый гидравлический цилиндр в вашем парке работал так, как задумано — безопасно, эффективно и долговечно.

1. Какие механические неисправности возникают при перекосе гидроцилиндра?

Несоосность создает внеосевые силы, которые гидравлический цилиндр не способен выдерживать. Когда ось штока не совпадает с осью цилиндра, боковые нагрузки создают изгибающие моменты, приводящие к каскаду механических повреждений. По нашему заводскому опыту вРайдафон Технолоджи Груп Ко., Лимитедмы разделили эти сбои на отдельные режимы:

• Изгиб и коробление стержня– Чрезмерная боковая нагрузка изгибает шток поршня, особенно в длинноходных цилиндрах. После изгиба шток соприкасается с головкой или цилиндром цилиндра, создавая трение и металлические частицы.
• Задиры и заедание поршня– Поршень наклоняется внутри ствола, вызывая контакт металла с металлом. Надрезы создают осевые канавки, которые обходят жидкость под высоким давлением, что резко снижает выходную силу.
• Разрушение подшипника и компенсационного кольца– Компенсационные кольца (или скользящие кольца) рассчитаны на радиальные нагрузки, но серьезное смещение превышает их прочность на сжатие, что приводит к разрушению или деформации холодного течения.
• Цилиндр Ствол Овальность– Повторяющиеся боковые нагрузки деформируют сечение ствола из круглого в овальное. Такая овальность ускоряет износ уплотнений и создает скачки давления.
• Неисправность монтажного кронштейна и штифта– Несоосность передает нагрузку на опоры с проушиной, цапфы или фланцевые болты. В наших журналах ремонта отмечены трещины в кронштейнах и срезанные штифты в 23 процентах случаев установки с перекосом.

Чтобы проиллюстрировать механические последствия, ниже приведена сравнительная таблица, основанная на ресурсных испытаниях нашего завода. В таблице показано развитие отказов в условиях контролируемого несоосности с использованием стандартных размеров гидроцилиндров. Обратите внимание на ускоренный износ даже при угловом смещении 0,5 градуса.

Как показывают данные, гидравлический цилиндр, работающий с угловым смещением всего 0,5 градуса, теряет более 80 процентов своего теоретического усталостного ресурса. В реальных приложениях, таких как стрелы экскаваторов или гидравлические прессы, вибрация и тепловое расширение часто ухудшают первоначальное смещение. Наши инженеры Raydafon всегда рекомендуют лазерную проверку центровки критически важных цилиндров. Кроме того, гибкие приспособления для монтажа, такие как сферические проушины стержня или цапфовые подшипники, могут компенсировать незначительные структурные отклонения, но они никогда не заменяют необходимость в геометрически выровненных монтажных поверхностях. Понимание этих механизмов отказа напрямую объясняет, почему правильная центровка важна для работы гидроцилиндров: она предотвращает преждевременные и дорогостоящие механические поломки.

2. Как неправильное выравнивание влияет на срок службы уплотнения и внутренние утечки?

Уплотнения являются наиболее чувствительными к выравниванию компонентами внутри любого гидравлического цилиндра. Уплотнения штока, поршня и грязесъемники основаны на равномерном радиальном сжатии и концентрическом зазоре между движущимися и неподвижными поверхностями. При возникновении несоосности кромка уплотнения испытывает неравномерную нагрузку: одна сторона чрезмерно сжимается, а противоположная сторона теряет контакт. Этот дисбаланс вызывает эффект домино: деградация уплотнений и внутренние утечки.

Из базы данных анализа отказов уплотнений нашего завода мы определили пять основных причин, по которым несоосность сокращает срок службы уплотнений:

• Экструзия в экструзионный зазор– Шток поршня вдавливает уплотнение в зазор на нагруженной стороне, вызывая задиры, разрывы или необратимую деформацию.
• Выделение тепла и трение– Внеосевое движение увеличивает трение скольжения до 40 процентов, повышая локальные температуры за пределы пределов материала уплотнения (например, полиуретан начинает размягчаться при температуре выше 110°C).
• Микроповреждения уплотнительных кромок– Повторяющиеся циклы наклона создают микроскопические трещины на динамической уплотняющей кромке, что приводит к протечкам, которые со временем усиливаются.
• Попадание загрязнений– Несоосный шток не позволяет грязесъемнику полностью очистить поверхность штока; грязь и влага попадают в цилиндр, вызывая абразивный износ всех внутренних компонентов.
• Спиральный выход из строя поршневых уплотнений– Для поршневых уплотнений, состоящих из двух частей (с приводом от уплотнительных колец), несоосность приводит к скручиванию уплотнения в канавке, мгновенно перепуская жидкость со стороны высокого давления на сторону низкого давления.

Внутренняя утечка напрямую приводит к уменьшению усилия в цилиндре, снижению скорости срабатывания и неэффективности насоса. Например, гидравлический цилиндр диаметром 50 мм, работающий при давлении 200 бар и внутренней утечке 2 литра в минуту, тратит примерно 0,67 кВт гидравлической мощности в виде тепла. За 2000 часов работы эти потери энергии составляют более 1300 кВтч, не говоря уже о стоимости подпиточной жидкости и преждевременном износе насоса.

Ниже приводится сводка данных наших заводских испытаний на срок службы уплотнений для стандартного гидравлического цилиндра двойного действия при различных условиях несоосности. В тесте использовались уплотнения штока из высококачественного полиуретана и поршневые уплотнения с подкладкой из ПТФЭ.

В ходе обширных сервисных операций компания Raydafon Technology Group Co., Limited помогла сотням клиентов перейти от реактивной замены уплотнений к превентивной коррекции соосности. Используя прецизионные приспособления для выравнивания и проверяя параллельность монтажа, наши клиенты продлили срок службы уплотнений в три-пять раз. Более того, правильное выравнивание снижает внутреннюю утечку ниже 0,5 процента от общего потока, гарантируя, что гидравлический цилиндр передает номинальное усилие без сноса или падения нагрузки. Прямая корреляция между выравниванием и целостностью уплотнения объясняет, почему правильное выравнивание важно для производительности гидравлического цилиндра с точки зрения надежности и эксплуатационных затрат.

3. Почему несоосность снижает энергоэффективность гидравлических систем?

Энергоэффективность в гидравлических системах – это не только выбор насоса и клапана; Механический КПД каждого гидроцилиндра играет огромную роль. Несоосность приводит к появлению паразитных сил трения, которые преобразуют гидравлическую энергию в тепло вместо полезной работы. Когда шток цилиндра изгибается или царапает головку блока цилиндров, необходимое давление для выдвижения или втягивания значительно увеличивается. Такое повышение давления заставляет предохранительный клапан открываться раньше или требует большей мощности от первичного двигателя — и все это без увеличения выходной силы.

Динамометрические испытания нашего завода на идентичных гидроцилиндрах (диаметр диаметра 80 мм, шток 45 мм, ход 500 мм) при различных условиях центровки выявили поразительные потери энергии:

• Боковая нагрузка с перекосом 10 процентов относительно номинальной нагрузки– Увеличивает трение трогания с места на 18 процентов и трение при движении на 27 процентов.
• Высокие рабочие температуры– Повышение температуры масла на каждые 10°C из-за трения сокращает срок службы компонентов вдвое, одновременно увеличивая потери вязкости при внутренних утечках.
• Неэффективность потока насоса– Чтобы компенсировать внутренний байпас через поврежденные уплотнения, насос должен подавать дополнительный поток, тратя топливо или электроэнергию.
• Нестабильность электрогидравлической сервосистемы– Несоосность приводит к нелинейному трению, которое сбивает с толку контуры управления положением, вызывая размытие и перерегулирование, что требует больше энергии для стабилизации.
• Увеличенное время рабочего цикла– Гидравлический цилиндр, борющийся с перекосом, движется медленнее при том же потоке, что увеличивает время цикла машины и увеличивает потребление энергии на каждую изготовленную деталь.

В одном примере с прессом для формовки металлов гидравлический цилиндр со смещением 0,7 градуса потреблял на 22 процента больше энергии для выполнения той же операции прессования по сравнению с тем же цилиндром после перенастройки. За год работы в две смены эта разница только в затратах на электроэнергию составила более 12 000 долларов США. Более того, тепло, выделяющееся из-за несоосности, заставило систему охлаждения работать интенсивнее, увеличивая паразитную электрическую нагрузку.

Наша команда Raydafon Technology Group Co., Limited советует клиентам контролировать температуру штока цилиндра с помощью тепловидения; более горячий стержень с одной стороны указывает на изгиб или несоосность. Кроме того, измерение потребляемой силы тока гидравлическими насосами с электроприводом может выявить скрытые недостатки. Уделяя приоритетное внимание выравниванию, вы не только продлеваете срок службы компонентов, но и достигаете прямой экономии энергии. Правильное выравнивание гарантирует, что гидравлический цилиндр преобразует энергию жидкости в линейное движение с минимальными потерями, что объясняет, почему правильное выравнивание важно для производительности гидравлического цилиндра с точки зрения устойчивости и эксплуатационных затрат.

4. Как точная центровка может продлить срок службы гидравлического цилиндра?

Точное выравнивание — наиболее экономичный метод увеличения срока службы любого гидравлического цилиндра. Когда цилиндр идеально выровнен (то есть ось штока концентрична оси цилиндра, а установочные поверхности параллельны при рабочих нагрузках), распределение напряжений становится равномерным. Такое единообразие позволяет каждому компоненту работать в рамках его проектного диапазона. В компании Raydafon Technology Group Co., Limited мы интегрируем передовые методы центровки как в наши производственные протоколы, так и в протоколы обслуживания на местах.

В следующем списке показаны преимущества жизненного цикла, которые мы задокументировали при использовании прецизионных гидравлических цилиндров в секторах строительства, горнодобывающей промышленности и промышленной автоматизации:

• Срок службы уплотнения увеличен в 2–5 раз– Отсутствие неравномерной экструзии или микроразрывов; Уплотнения штока остаются неповрежденными в течение миллионов циклов.
• Устранение риска изгиба стержня– При устранении боковых нагрузок стержень испытывает только чистое сжатие и растяжение, сохраняя прямолинейность неопределенно долго.
• Стабильное трение и плавное движение– Прерывистое движение и вибрация исчезают, что снижает износ подшипников и направляющих элементов.
• Увеличенные интервалы замены жидкости– Меньшее образование металлических частиц обеспечивает чистоту гидравлического масла, увеличивая интервалы замены фильтров и жидкости.
• Предсказуемые графики технического обслуживания– Вместо неожиданных простоев пользователи могут планировать капитальный ремонт на основе часов работы, а не случайных сбоев.

На нашем заводе используются лазерные инструменты для центровки с точностью до 0,01 мм/м для проверки параллельности и соосности во время окончательной сборки каждого гидроцилиндра. Мы также предоставляем конечным пользователям подробные спецификации выравнивания. При новых установках мы рекомендуем проверить следующее: плоскостность опорной плиты, параллельность штифта с головкой и отсутствие перекосов в конструкции крепления цилиндра. При модернизации или ремонте сферические подшипники или самовыравнивающиеся стержневые проушины могут исправить смещение до 2 градусов, но их необходимо комбинировать с конструктивно надежными креплениями.

Чтобы продемонстрировать измеримое продление срока службы, обратитесь к таблице ниже, полученной на основе наших ускоренных испытаний жизненного цикла стандартного гидроцилиндра с рулевой тягой.

Благодаря точному выравниванию срок службы гидравлического цилиндра может превысить срок службы оригинальной машины. В компании Raydafon Technology Group Co., Limited мы регулярно видим цилиндры, которые проработали более 15 лет в сложных условиях без капитального ремонта — исключительно потому, что центровка была приоритетом во время установки и поддерживалась во время капитального ремонта. Таким образом, ответ на вопрос «почему правильная центровка важна для производительности гидроцилиндров» включает в себя резкое снижение общей стоимости владения, повышение эксплуатационной готовности машины и более безопасную эксплуатацию.

5. Какую роль играют производственные допуски в правильном выравнивании цилиндров?

Производственные допуски определяют базовую возможность выравнивания гидравлического цилиндра. Даже если внешний монтаж идеален, внутренние геометрические ошибки, такие как прямолинейность ствола, концентричность штока и зазор между поршнем и отверстием, могут привести к эффективному смещению. На заводе Raydafon Technology Group Co., Limited мы соблюдаем стандарты ISO 13715 и ISO 2768-mk, но мы делаем больше, чтобы гарантировать, что каждый гидравлический цилиндр покидает наше предприятие с точностью, готовой к центровке.

К критическим параметрам допуска, влияющим на выравнивание, относятся:

• Прямолинейность канала ствола— Максимальное отклонение 0,05 мм на метр длины; дальнейшее нажатие приведет к наклону поршня.
• Прямолинейность стержня– 0,04 мм на 300 мм для хромированных стержней; изогнутые стержни создают боковые нагрузки независимо от способа крепления.
• Соосность резьбы крепления штока и поршня– Должен быть в пределах 0,03 мм TIR во избежание биения поршня.
• Параллельность монтажных поверхностей (фланец или вилка)– 0,05 мм на 100 мм для предотвращения передачи угловой ошибки на корпус цилиндра.
• Радиальный зазор между поршнем и стволом– Обычно от 0,1 до 0,3 мм; избыточный клиренс усиливает наклон при боковой нагрузке.

Наш завод предоставляет подробный сертификат центровки для каждого индивидуального гидроцилиндра. Ниже приведен образец нашего стандартного отчета о допусках соосности для серии цилиндров средней мощности.

Клиенты, указывающие жесткие производственные допуски на нашем заводе, сразу же получают преимущества: более простая установка, меньшее количество регулировочных прокладок и более длительный срок службы уплотнений. Кроме того, мы предлагаем консультационные услуги по выравниванию на месте для измерения и исправления смещения, вызванного установкой. Качество производства является молчаливым партнером правильного согласования; без него даже тщательный монтаж не сможет обеспечить оптимальную производительность гидроцилиндра. Таким образом, понимание и требование жестких допусков отвечает на вопрос: почему правильная центровка важна для работы гидравлического цилиндра? Потому что выравнивание начинается внутри цилиндра еще до того, как он достигнет вашей машины.

Вывод: расставьте приоритеты в согласовании для достижения максимальной рентабельности инвестиций

Правильная центровка не является дополнительной опцией — это фундаментальное требование для производительности гидравлического цилиндра, безопасности и контроля затрат. В этой статье мы показали, что несоосность напрямую приводит к изгибу стержня, выдавливанию уплотнения, потерям энергии и катастрофическим отказам. И наоборот, прецизионное выравнивание продлевает срок службы уплотнения, уменьшает внутренние утечки, снижает рабочие температуры и увеличивает среднее время безотказной работы. На нашем заводе в Raydafon Technology Group Co., Limited качество центровки внедрено в каждый производимый нами гидравлический цилиндр, от стандартных сварных конструкций до сверхмощных телескопических цилиндров. Для владельцев машин и инженеров по техническому обслуживанию идея ясна: тратьте время на проверку соосности во время установки и периодических проверок. Используйте лазерные инструменты, проверяйте параллельность монтажа и указывайте компоненты с высокими допусками. Окупаемость этих инвестиций заключается в сокращении времени простоя, уменьшении расходов на ремонт и повышении безопасности рабочих мест.

Готовы оптимизировать работу вашего гидроцилиндра? Свяжитесь с Raydafon Technology Group Co.,Limited сегоднячтобы получить бесплатную консультацию по центровке или запросить контрольный список центровки нашего завода. Наши инженеры помогут вам оценить существующие установки и предоставят прецизионные гидравлические цилиндры, изготовленные в соответствии со стандартами, критичными для центровки. Запросите расценки или выездное обслуживание по регулировке — позвольте нам доказать, почему правильное выравнивание меняет прибыль вашей гидравлической системы.

Часто задаваемые вопросы: Почему правильное выравнивание важно для работы гидравлического цилиндра?

Вопрос 1. Каков наиболее распространенный признак перекоса гидравлического цилиндра в работе?

Наиболее распространенным симптомом является неравномерное или беспорядочное движение стержня, часто сопровождающееся слышимым скрипом или скрежещущим звуком во время выдвижения и втягивания. Операторы также могут заметить чрезмерный нагрев на одной стороне цилиндра или штока, видимую утечку гидравлической жидкости из уплотнения штока и постепенную потерю удерживающей силы под нагрузкой. В тяжелом оборудовании, таком как экскаваторы, несоосный гидравлический цилиндр приводит к сносу или тряске навесного оборудования. Диагностические данные нашего завода показывают, что в 78 процентах случаев несоосности сначала возникает утечка через уплотнение штока в течение 500 часов работы после установки.

Вопрос 2: Могу ли я отрегулировать гидравлический цилиндр, не снимая его с машины?

Да, частичная перенастройка возможна без полной разборки с использованием лазерных инструментов для центровки валов или циферблатных индикаторов, установленных на стержне. Вы можете проверить параллельность монтажного штифта и плоскостность опорной пластины во время установки цилиндра. Однако, если шток уже погнут или ствол имеет задиры, цилиндр необходимо снять для ремонта. В компании Raydafon Technology Group Co., Limited мы предлагаем проверку соосности на месте с использованием портативных измерительных систем, позволяющих регулировать монтажные кронштейны или добавлять сферические подшипники для исправления незначительного смещения без демонтажа.

Вопрос 3: Как часто следует проверять центровку гидроцилиндра при непрерывной работе в режиме 24/7?

Для применений с непрерывным режимом работы (например, сталелитейные заводы, машины для литья под давлением) центровку следует проверять каждые 2000 часов работы или каждые шесть месяцев, в зависимости от того, что наступит раньше. Для мобильного оборудования, подверженного ударам и изгибу рамы (экскаваторы, погрузчики), мы рекомендуем проверять соосность при каждом важном интервале обслуживания (1000 часов) или после любого столкновения или ремонта пути. График профилактического технического обслуживания нашего завода включает выравнивание в качестве ключевого контрольного пункта, поскольку раннее обнаружение предотвращает прогрессирующие повреждения, которые умножают затраты на ремонт в пять или более раз.

Вопрос 4. Какой тип конструкции гидроцилиндра наиболее чувствителен к перекосу?

Цилиндры с длинным ходом (ход поршня более чем в 10 раз превышает диаметр отверстия) и цилиндры с пружинным возвратом одностороннего действия являются наиболее чувствительными к выравниванию. Стержни с длинным ходом усиливают любую угловую ошибку, вызывая коробление стержня при сжатии. Втягивание цилиндров одностороннего действия зависит от силы тяжести или внешних сил; несоосность увеличивает трение до такой степени, что цилиндр не может полностью втянуться. Кроме того, цилиндры с уплотнениями поршней на основе ПТФЭ (с низким коэффициентом трения, но хрупкие) быстро выходят из строя при боковых нагрузках. Наш завод рекомендует добавлять промежуточные подшипники или использовать шток большего диаметра, если длина хода превышает 1,5 метра.

Вопрос 5. Влияет ли правильная центровка на гарантийное обслуживание гидроцилиндра?

Да, большинство авторитетных производителей, включая Raydafon Technology Group Co., Limited, требуют подтверждения правильной установки для подтверждения гарантийных претензий. Если анализ неисправностей выявляет выдавливание уплотнения, изгиб стержня или задиры на корпусе, соответствующие смещению, превышающему указанные пределы (обычно 0,2 мм на метр хода), гарантия может быть аннулирована. Именно поэтому наша фабрика предоставляет рекомендации по выравниванию и бесплатные контрольные списки по установке. Следование этим рекомендациям гарантирует, что вы будете защищены и максимально продлите срок службы гидравлического цилиндра.
