Замена зубчатой ​​муфты барабанной формы GICLZ

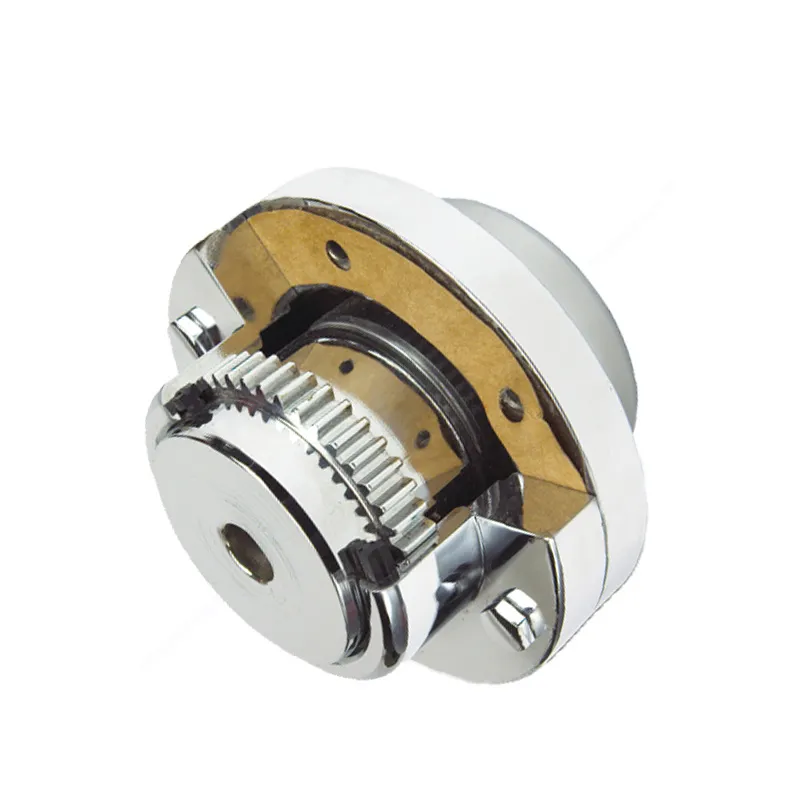

Барабанная зубчатая муфта GICLZ компании Raydafon специально создана для передачи мощности с высоким крутящим моментом в тяжелом промышленном оборудовании, например, на сталелитейных заводах, цементных заводах и горнодобывающем оборудовании. Это основная часть трансмиссии, предназначенная для работы в тяжелых и суровых рабочих условиях. Что отличает его? Зубья имеют барабанную форму, зубья изготовлены из высокопрочной стали 42CrMo. Такая конструкция позволяет ему выдерживать крутящий момент до 2000 кН·м, подходит для отверстий диаметром от 50 мм до 400 мм и даже справляется с угловыми смещениями до 1,5 градусов — и все это при сохранении сверхнизкого люфта для плавного и устойчивого потока мощности.

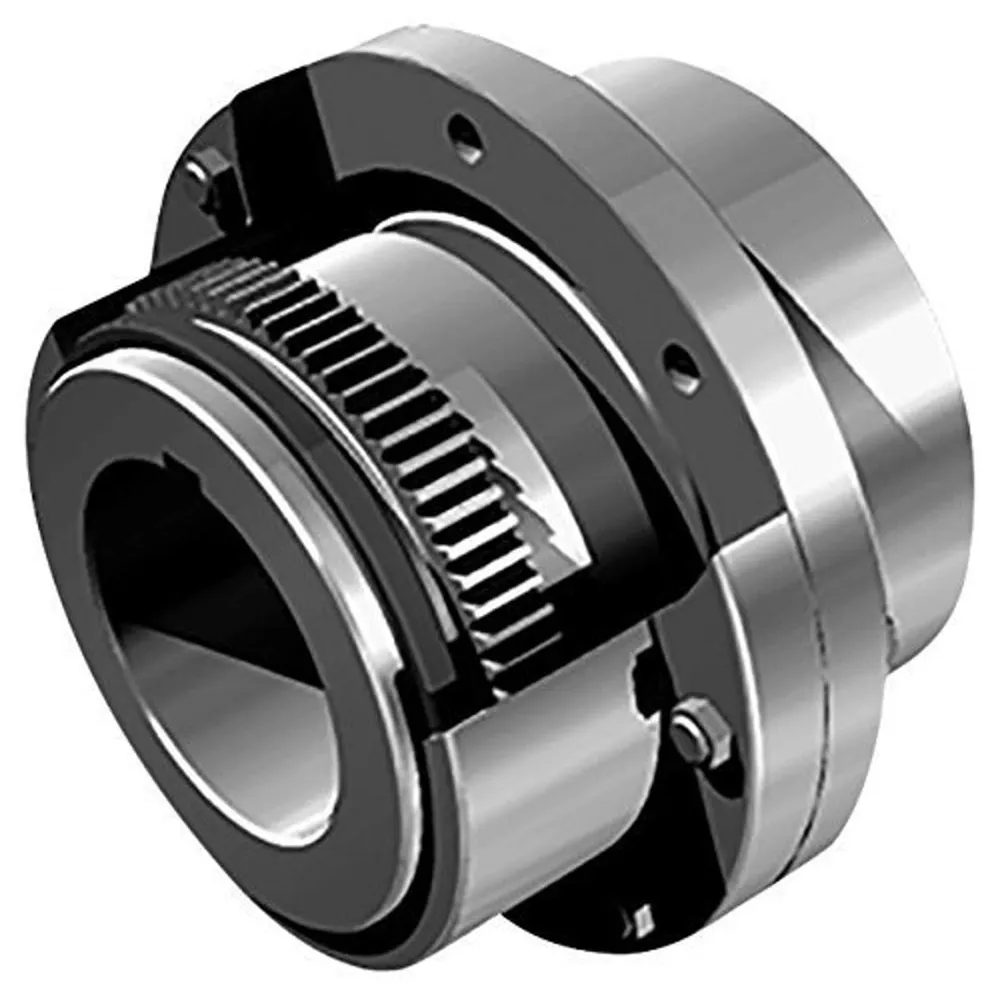

Эта высокомоментная зубчатая муфта барабана, используемая в условиях тяжелого машиностроения, значительно снижает износ компонентов. Она идеально подходит в качестве зубчатой ​​муфты барабана, предназначенной специально для тяжелой техники, и является лучшим выбором для зубчатых муфт барабана, которые идеально подходят к промышленному оборудованию. Жесткие производственные допуски Raydafon означают, что эта муфта выдерживает суровые промышленные условия — меньшая вибрация, ухудшающая работу оборудования, и гораздо меньше поездок на техническое обслуживание (что также экономит время и деньги).

Еще одна победа: зубчатая муфта барабана GICLZ сертифицирована по стандарту ISO 9001. Зубья шестерни смазываются прямо в месте зацепления, а весь блок имеет прочную конструкцию, поэтому он прослужит дольше, даже когда густая пыль или температура достигает экстремальных значений. Установка также не составляет труда благодаря компактной сварной конструкции, идеально подходящей для прокатных станов, конвейерных систем и аналогичных установок. Неудивительно, что это выдающаяся, долговечная зубчатая муфта барабана и фаворит среди нестандартных зубчатых муфт барабана, предназначенных для горнодобывающего оборудования.

Компания Raydafon, базирующаяся в Китае, предлагает всевозможные индивидуальные настройки для бизнеса по всему миру. Нужен конкретный размер? Сделанный. Хотите науглероживания (или другой обработки поверхности) для повышения долговечности? Без проблем. И все это по конкурентоспособным ценам, без снижения качества. Добавьте эту муфту в свою установку, и вы увеличите срок службы оборудования и повысите общую эффективность. Для компаний тяжелой промышленности, желающих модернизировать свои системы передачи, это надежный и надежный выбор.

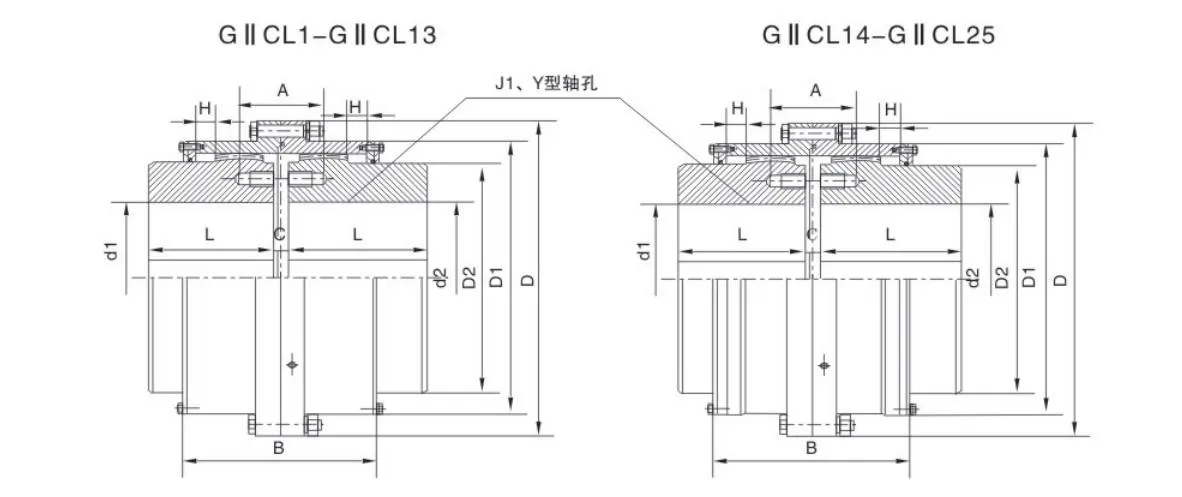

Спецификация продукта

(1) Качество и момент инерции рассчитываются приблизительно.

по наименьшему диаметру длины оси.

(2) D2≥465 мм Уплотнительное кольцо имеет круглую поверхность, свалянную резиной.

(3) размеры осевых отверстий, отмеченные «*» в таблице, относятся только к полумуфте dz.

(4) позволяют компенсировать ориентацию 1e 30'.

(5) Разрешить радиальную компенсацию ΔY=0,026 ΔA.

Преимущества продукта

Являясь основным продуктом в линейке компонентов механической трансмиссии компании Raydafon, зубчатая муфта барабанной формы GICLZ неизменно демонстрирует выдающиеся характеристики в различных промышленных сценариях, требующих стабильной передачи мощности. Эта популярная гибкая зубчатая муфта барабанной формы может не только эффективно повысить эффективность работы оборудования, но и точно решить различные распространенные проблемы в процессе соединения валов, что делает ее предпочтительным компонентом для многих промышленных предприятий при конфигурации систем передачи.

С точки зрения передачи крутящего момента барабанная зубчатая муфта GICLZ обладает чрезвычайно выдающимися характеристиками и может быть названа превосходной зубчатой ​​муфтой с высоким крутящим моментом. Он легко справляется с различными тяжелыми нагрузками, а КПД трансмиссии достигает 99,7%. Эти превосходные характеристики позволяют ему играть незаменимую роль в условиях низкоскоростной и тяжелой нагрузки в таких областях, как горнодобывающая промышленность и металлургия, обеспечивая надежную гарантию передачи для стабильного производства в этих отраслях.

Кроме того, барабанная зубчатая муфта GICLZ также обладает превосходной способностью адаптироваться к перекосам и является мощной зубчатой ​​муфтой с большим перекосом. Он может эффективно компенсировать угловые, радиальные и осевые смещения. В частности, оптимизированные характеристики углового смещения эффективно улучшают состояние контакта с поверхностью зуба. По сравнению с муфтами с прямыми зубьями они значительно продлевают срок службы, сокращают время простоя оборудования и технического обслуживания, вызванное износом муфты, а также дополнительно повышают непрерывность работы всей производственной системы.

Высокая долговечность и низкие затраты на техническое обслуживание также являются существенными преимуществами этой муфты от Raydafon. Он изготовлен из высокопрочных и долговечных материалов, имеет низкий уровень шума и низкую вибрацию во время работы. Это не только снижает собственную скорость износа, но и уменьшает потери подключенного оборудования. Это надежная гибкая зубчатая муфта для промышленного использования, подходящая для суровых условий, таких как химическая промышленность и возобновляемые источники энергии. В этих областях с чрезвычайно высокими требованиями к производительности оборудования он обеспечивает стабильную работу и помогает предприятиям снизить затраты на эксплуатацию и техническое обслуживание оборудования.

Кроме того, конструкция барабанной зубчатой ​​муфты GICLZ полностью учитывает удобство установки и долгосрочный контроль затрат. Его компактная конструкция в сочетании с высокой несущей способностью обеспечивает эффективную работу в качестве промышленной зубчатой ​​муфты, которая может поддерживать длительную непрерывную работу оборудования без частого технического обслуживания. Эта концепция дизайна полностью соответствует стремлению Raydafon поставлять высококачественные и взаимозаменяемые компоненты на мировой рынок, предлагая более экономичные решения по передаче электроэнергии для промышленных предприятий по всему миру.

Характеристики продукта

Барабанная зубчатая муфта GICLZ производства Raydafon строго соответствует стандартам JB/ZQ по основным параметрам и размерам и полностью соответствует требованиям JB/ZQ4382-86 «Технические спецификации для зубчатых муфт». Это очень популярная гибкая зубчатая муфта барабанной формы в области промышленных трансмиссий. Специально разработанная для соединения горизонтальных соосных трансмиссионных валов, эта муфта может гибко адаптироваться к угловым отклонениям и радиальным смещениям вала в реальных условиях работы. Это также позволяет ограничить свободное осевое перемещение вала, легко справляясь с тепловым расширением и сжатием вала, вызванным изменениями температуры во время работы, обеспечивая тем самым надежную гарантию стабильной передачи оборудования.

Наиболее заметной конструктивной особенностью барабанной зубчатой ​​муфты GICLZ является барабанная конструкция внешней зубчатой ​​втулки. Такая конструкция позволяет внутренним и внешним зубьям муфты достигать оптимального состояния зацепления, что значительно повышает стабильность трансмиссии. Муфта изготовлена ​​из высококачественной стали с поверхностями зубьев средней твердости. Благодаря прочному материалу и разумной конструкции, она становится высокопроизводительной барабанной зубчатой ​​муфтой с высоким крутящим моментом, обладающей превосходной несущей способностью и способной легко справляться с потребностями передачи тяжелых нагрузок в промышленных условиях. Для дальнейшего повышения производительности поверхности зубьев могут подвергаться закалке для достижения стандарта твердости HRC ≥ 56. После закалки несущая способность муфты значительно увеличивается при сохранении ее легких характеристик и низкой инерции вращения без создания дополнительных нагрузок на вал.

С точки зрения надежности барабанная зубчатая муфта GICLZ также показывает себя превосходно. Он оснащен современными смазочными конструкциями и уплотнительными компонентами. Хорошая смазка может снизить износ поверхности зубьев, а высококачественное уплотнение может эффективно предотвратить утечку смазочного масла и проникновение примесей. Это не только продлевает срок службы муфты, но и упрощает ежедневное обслуживание. Симметричная конструкция зубчатой ​​муфты барабанной формы с высокой компенсацией несоосности обеспечивает превосходную взаимозаменяемость ее компонентов, что делает обслуживание и замену деталей более эффективными и удобными. Когда рабочая линейная скорость муфты превышает 36 м/с, точная динамическая балансировка обеспечивает стабильную работу оборудования, исключая влияние вибраций, вызванных высокоскоростной работой, на точность передачи.

Чтобы удовлетворить требования к подключению различного оборудования, барабанная зубчатая муфта GICLZ предлагает различные схемы конфигурации отверстий для вала, включая несколько комбинаций отверстий для вала, таких как тип Y, тип Z1 и тип J1. Независимо от того, какой сценарий соединения валов, можно найти подходящий метод установки. Raydafon обладает обширным опытом в области зубчатых муфт. Помимо типа GICLZ, компания также предлагает несколько серий продуктов, включая GICL, GⅡCL, GⅡCLZ и NGCL. Благодаря своей полносерийной линейке продукции компания Raydafon стала надежным поставщиком гибких зубчатых муфт в промышленной сфере, а ее продукция широко используется в системах передачи данных в различных отраслях промышленности, таких как металлургия, горнодобывающая промышленность, химическое машиностроение и электроэнергетика.

По сравнению с несущей способностью барабанная зубчатая муфта GICLZ демонстрирует значительные преимущества. При одинаковом наружном диаметре внутренней втулки и максимальном наружном диаметре муфты ее несущая способность на 15–20 % выше, чем у муфт с прямыми зубьями, что позволяет передавать больший крутящий момент в более компактном монтажном пространстве. С точки зрения компенсации несоосности эта барабанная зубчатая муфта еще более выдающаяся. Когда радиальное смещение равно нулю, компенсация углового смещения может достигать 1°30′, что на 50 % лучше по сравнению с муфтами с прямыми зубьями. Он может стабильно работать даже в условиях работы, где точность центровки валов не идеальна. Более того, при одинаковом модуле, количестве зубьев и ширине зубьев барабанная конструкция зубьев может обеспечить большую компенсацию углового смещения, при этом адаптируемость намного превосходит таковую у муфт с прямыми зубьями.

Барабанная конструкция поверхности зубьев барабанной зубчатой ​​муфты GICLZ также позволяет оптимизировать состояние контакта внутренних и внешних зубьев. При угловом смещении вала эффективно предотвращается выдавливание кромок на поверхностях зубьев, снижается концентрация напряжений и в то же время повышается износостойкость и сопротивление трению поверхностей зубьев, снижается шум при передаче, продлевается интервал технического обслуживания оборудования, сокращается время простоя на техническое обслуживание и повышается эффективность производства. Кроме того, два конца внешней зубчатой ​​втулки муфты имеют раструбную форму. Такая детальная конструкция делает монтаж и демонтаж муфты более удобным, экономя трудозатраты при сборке и обслуживании оборудования.

Благодаря КПД трансмиссии, достигающему 99,7%, барабанная зубчатая муфта GICLZ стала предпочтительной альтернативой муфтам с прямыми зубьями во всем мире. Raydafon имеет полную производственную систему, которая может гарантировать, что каждая муфта GICLZ имеет полные характеристики и соответствует стандартам, предоставляя пользователям стабильную и надежную продукцию. Будучи эффективной промышленной зубчатой ​​муфтой барабанной формы, она обладает как жесткостью, так и гибкостью, но ей недостает эластичности. Поэтому он не подходит для условий работы, требующих демпфирования и буферизации вибрации, а также не может использоваться в механическом оборудовании, к которому предъявляются строгие требования к точности центровки валов. Пользователи могут сделать разумный выбор в соответствии с фактическими потребностями в рабочих условиях.
