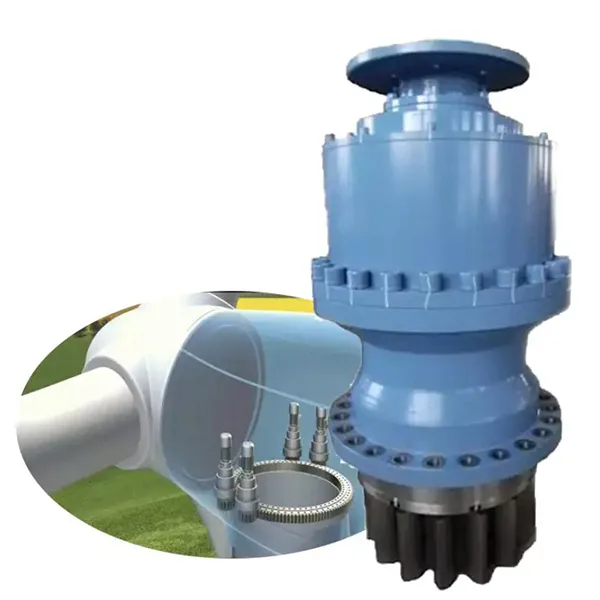

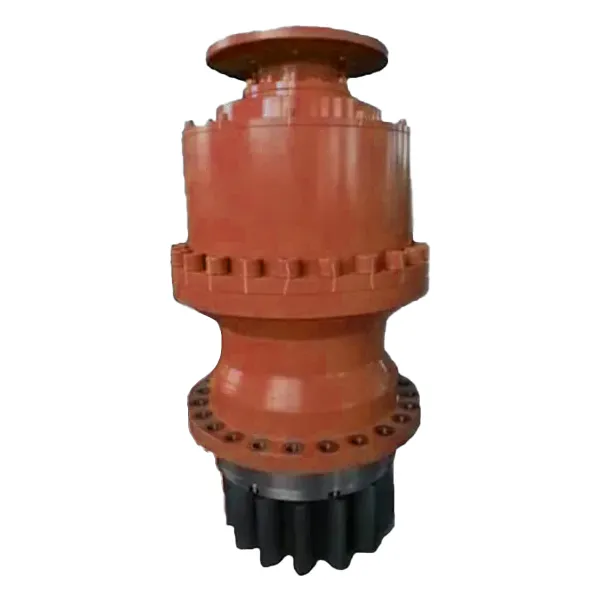

Рыжая планетарная коробка передач для ветряной турбины

Особенности продукта

В качестве основного компонента передачи ветряных турбин высоко интегрированная и надежная конструкция системной планетарной коробки передач рыскания является ключом к обеспечению точного выравнивания ветра и долгосрочной стабильной работы ветряных турбин. Этот тип коробки передач принимает многоступенчатую компоновку планетарных передач. Благодаря точной сетке внутренней кольцевой передачи, солнечной передачи и планетарной передачи, высокоскоростный и низкий объем вход двигателя рыскания преобразуется в низкоскоростную и высокую мощность. Типичный коэффициент сокращения может достигать более 500: 1. Например, в ветряной турбине 3 МВт ее выходной крутящий момент может стабильно достигать 120 000 Нм, что достаточно для того, чтобы привести к гонке диаметром 80 метров, чтобы завершить неограниченное вращение ± 360 ° при сильных условиях ветра. Эта конструкция не только значительно уменьшает размер коробки передач, но также уменьшает нагрузку на одну поверхностную нагрузку на 40% через многопланетную структуру распределения передач, значительно продлевая срок службы передачи.

С точки зрения экстремальной адаптивности окружающей среды, системная планетарная коробка передач с рысканием демонстрирует превосходную устойчивость к усталости и коррозионную стойкость. Его оболочка изготовлена из пластичного железного QT400-18AL. После специальной термообработки его прочность на разрыв достигает 600 МПа. С уровнем защиты IP67 и тройным герметичным конструкцией он может выдерживать солевые спрея, пыль и экстремальную разницу температуры от -40 до 60 ℃. Измеренные данные о морской ветряной ферме показывают, что после 5 лет непрерывной работы чистота внутреннего смазочного масла коробки передач устройства с использованием этого типа коробки передач по -прежнему сохраняет стандарт NAS 8, что намного выше, чем в среднем по отрасли. Его основной набор снаряжения принимает процесс карбибиризации и гашения с поверхностной твердостью HRC58-62. При модифицированной конструкции профиля зубов уровень шума при динамической нагрузке составляет менее 65 дБ (а), что намного ниже, чем 80 дБ (а) традиционных коробок передач.

Интеллектуальный мониторинг и техническое обслуживание - еще один крупный технологический прорыв современных планетных коробок передач для системы рыскания. Встроенный датчик вибрации и датчик температуры могут контролировать состояние передачи и температуры подшипника в режиме реального времени. После того, как данные обрабатываются модулем Edge Computing, потенциальные недостатки могут быть предупреждены за 72 часа. Например, определенная модель обнаружила аномальную частоту вибрации планетарной рамы и вовремя заменила изношенную игольчатую подшипника, избегая удаления коробки передач на сумму 2 миллиона юаней. Кроме того, его модульная конструкция поддерживает быструю разборку и сборку, а время обслуживания сокращается на 60% по сравнению с традиционной структурой. Благодаря ревербриковым подшипникам и без обслуживания уплотнения, стоимость технического обслуживания всего жизненного цикла снижается более чем на 35%.

С точки зрения оптимизации энергоэффективности, системная планетарная коробка передач для системного рыскания достигает идеального баланса между потерей мощности и эффективностью рассеяния тепла через систему смазки, оптимизированную с помощью моделирования механики жидкости. Его конструкция масляной цепи принимает композитный режим принудительной циркуляции и смазки брызги, что уменьшает потерю перемешивания масла до менее чем 1,5% входной мощности, обеспечивая при этом полную смазку передач. Сравнительный тест показывает, что коробка передач, использующая эту систему смазки, может сэкономить 12 000 кВт -ч электроэнергии в год по сравнению с традиционной коробкой передач в условиях 2000 часов годовой выработки электроэнергии. По мере того, как ветряные турбины развиваются в направлении крупномасштабного и интеллектуального развития, этот тип коробки передач еще больше улучшает скорость отклика и точность позиционирования системы YAW за счет интеграции электрического гидравлического гибридного диска и адаптивного демпфирования, обеспечивая основную поддержку снижения затрат и повышения эффективности в отрасли ветроэнергетики.

Параметры производительности

Принцип продукта

Логика передачи планетарной коробки передач системы рыскания основана на точной механической структуре системы планетарной передачи. Его основные компоненты включают солнечную передачу, планетарную передачу, внутреннее кольцо и планету. После того, как приводной двигатель запускается, солнечная передача, в качестве входного конца питания, приводит несколько планетарных шестерни, чтобы катиться вдоль внутреннего кольцевого зубчатого колеса. Планетарные шестерни вращаются вокруг солнечной передачи во время вращения, и, наконец, передают мощность с валом вращения голубы через планету. Эта конструкция рассеивает нагрузку благодаря совместной работе нескольких передач. Например, в море 3 мВт на берегу ветряной турбины крутящий момент, переносимый одним планетарным шестернином, контролируется примерно на 18 000 нм, избегая повреждения поверхности зуба, вызванного локальной концентрацией напряжения в традиционных одностадных шестернях. Его коэффициент сокращения достигается путем регулировки количества планетарных передач (обычно 3-4) и передаточного числа. Например, определенная модель использует 3-планирующую структуру передач с 120-зубным внутренним кольцом и 20-зубной солнечной передачей для достижения межступенчатого соотношения сокращения 6: 1. Окончательный общий коэффициент сокращения может достигать 540: 1 с учетом баланса скорости рыскания и момента крутящего момента.

Динамическая стабильность коробки передач происходит от механической компенсации. Когда гондоль подвергается ветроэнергетике и создает колебания момента рыскания, система планетарной передачи автоматически регулирует зазор за передачей с помощью плавающей планетарной конструкции планетарного носителя, чтобы гарантировать, что не менее трех зубов находятся в контакте в то же время. Измеренные данные о морской ветровой ферме показывают, что при условии мгновенного колебания момента рыскания ± 12%ошибка передачи коробки передач всегда контролируется в пределах 0,08 °, что значительно ниже, чем ошибка 0,3 ° традиционной коробки передач параллельного вала. Эта стабильность обусловлена эластичной опорной структурой планетарного носителя, в которой используется комбинация высококазующих резиновых и металлических прокладок для поглощения высокочастотных вибраций и предотвращения микротрещин в передаче из-за жесткого воздействия. Кроме того, зубной профиль внутреннего зубчатого кольца был топологически оптимизирован и модифицирован, чтобы уменьшить силу удара на 35%. После трех лет непрерывной работы поверхность зубного зуба определенной модели по -прежнему остается свободной от очевидной ячейки.

Скоординированный дизайн системы смазки и рассеивания тепла является ключом к долгосрочной надежной работе коробки передач. Его система смазки принимает двойной режим «циркуляции давления + смазки брызг»: когда передача вращается, смазочное масло бросается в корпус нефтяной канал, и в то же время масляный насос заставляет поставки масла к ключевым деталям, таким как подшипник планетарного зубчатого колеса со скоростью потока/мин. Тест на низкотемпературную среду показывает, что в условиях труда -25 ℃ система по -прежнему может поддерживать вязкость нефти в диапазоне ISO VG 320, чтобы предотвратить склеивание передач из -за недостаточной смазки. Конструкция рассеяния тепла достигается путем объединения спирального масляного канала с радиатором. Масло передает тепло в корпус во время процесса потока, а затем рассеивает его через естественную конвекцию или дополнительное устройство воздушного охлаждения. Данные показывают, что во время непрерывной работы рыскания температура масла коробки передач может контролироваться ниже 60 ℃, что примерно на 12 ℃ ниже традиционной структуры, эффективно задерживая скорость старения смазывающего масла.

По мере развития технологии ветроэнергетики развивается интеллект, современные планетные коробки системных передач для системного рыскания интегрируют стратегии адаптивного управления. Интегрируя датчики крутящего момента и высокопроизводительные кодеры, коробка передач может контролировать входной/выходной момент, скорость и положение кабины в режиме реального времени и динамически регулировать параметры передачи на основе данных скорости ветра и направления. Например, в порывистых условиях система может активно переключаться на режим низкого уровня снижения, чтобы сократить время отклика рыскания до менее чем 3 секунды; В то время как в условиях устойчивого ветра он переключается на режим высокого соотношения снижения, чтобы снизить потребление энергии двигателя. После применения этой технологии к модели 10 МВт оффшорной модели, потребление энергии системы рыскания было уменьшено на 15%, а точность позиционирования гондола была улучшена до ± 0,12 °, что обеспечило гарантию аппаратного обеспечения для точного выравнивания лезвий с ветром. Эта комбинация механической структуры и интеллектуального алгоритма способствует обновлению планетарных коробок передач от традиционных компонентов передачи до «интеллектуальных суставов» систем ветроэнергетики.
