Почему червячный редуктор остается предпочтительным решением для конвейерных систем?

В мире погрузочно-разгрузочных работ и промышленной автоматизации конвейерные системы являются основой производства и логистики. На протяжении десятилетийчервячный редукторостается предпочтительным решением для питания этих конвейеров, и на это есть веские причины. Червячный редуктор, характеризующийся прямоугольной конфигурацией входов-выходов и высокими передаточными числами, предлагает уникальные преимущества, которые особенно хорошо подходят для требований конвейерного применения. К ним относятся встроенная способность самоблокировки (которая предотвращает движение назад и обеспечивает безопасность во время остановок), компактность, высокая плотность крутящего момента и отличная устойчивость к ударным нагрузкам. Наш завод Raydafon Technology Group Co., Limited уже более 20 лет разрабатывает и производит червячные редукторы, и мы постоянно видим, что они используются в конвейерах в самых разных отраслях: от горнодобывающей и пищевой промышленности до сборки автомобилей и электронной коммерции. Вопрос не в том, сможет ли червячный редуктор служить на конвейере, а в том, почему он остается лучшим выбором для инженеров и руководителей предприятий, которым важна надежность и производительность.

Предпочтение червячному редуктору в конвейерных системах обусловлено сочетанием механических, эксплуатационных и экономических факторов. Механически скользящее действие между червяком и зубом шестерни обеспечивает плавную и бесшумную работу, сводящую к минимуму вибрацию, что критически важно для точной транспортировки хрупких или чувствительных материалов. С эксплуатационной точки зрения высокие передаточные числа (часто от 5:1 до 70:1 в одной ступени) позволяют использовать относительно небольшой двигатель для перемещения тяжелых грузов на малых скоростях, а это именно то, что требуется большинству конвейеров. С экономической точки зрения червячный редуктор обеспечивает длительный срок службы при минимальном обслуживании благодаря прочной конструкции и наличию износостойких бронзовых шестерен. Наш завод в Raydafon Technology Group Co., Limited усовершенствовал конструкцию червячного редуктора с использованием современных материалов, таких как червяки из закаленной и шлифованной легированной стали и червячные передачи из центробежно-литой бронзы, для достижения эффективности, превышающей 90 процентов (для передаточных чисел до 30:1), и срока службы более 100 000 часов при номинальной нагрузке. В этой статье представлено всестороннее исследование технических характеристик, данных о производительности и критериев выбора, которые подтверждают непреходящую актуальность червячного редуктора в конвейерных приложениях.

Оглавление

• 1. Почему червячный редуктор обеспечивает превосходную самоблокировку и безопасность конвейеров?
• 2. Как червячный редуктор обеспечивает высокую плотность крутящего момента при компактной конструкции?
• 3. Каковы основные технические характеристики нашего червячного редуктора для конвейеров?
• 4. Как червячный редуктор может снизить шум и вибрацию при работе конвейера?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по индивидуальной коробке передач

Почему червячный редуктор обеспечивает превосходную самоблокировку и безопасность конвейеров?

Одной из наиболее отличительных и преимущественных особенностей червячного редуктора является его способность к самоблокировке. В самоблокирующемся червячном редукторе червяк может приводить в движение червячное колесо, но червячное колесо не может приводить в движение червяк. Это связано с геометрией профиля зуба шестерни и углом подъема винтовой линии червяка. Когда конвейер остановлен, нагрузка на ленту или ролик стремится привести в движение редуктор назад, но свойство самоблокировки червячного редуктора предотвращает это, удерживая конвейер в неподвижном состоянии без необходимости использования механического тормоза. Эта функция не только повышает безопасность, предотвращая неконтролируемое движение во время технического обслуживания или потери мощности, но и экономит средства, поскольку устраняет необходимость в дополнительной тормозной системе. Наш завод Raydafon производит червячные редукторы с тщательно рассчитанными углами подъема, обеспечивающими надежную самоблокировку для большинства конвейерных применений.

Основные причины, по которым самоблокирующийся червячный редуктор ценится в конвейерных системах:

• Удержание нагрузки без питания:В наклонных конвейерах самоблокирующийся червячный редуктор удерживает груз на месте при остановленном двигателе, предотвращая скольжение ленты назад. Это важно для безопасности и предотвращения повреждения продукта.
• Уменьшенное количество компонентов:Устраняя необходимость во внешних тормозах, сцеплениях или удерживающих устройствах, червячный редуктор упрощает трансмиссию, снижая как первоначальную стоимость, так и потенциальные точки отказа.
• Защита от аварийной остановки:В случае сбоя питания самоблокирующийся червячный редуктор удерживает конвейер в неподвижном состоянии, предотвращая неконтролируемое движение грузов, которое может привести к травмам персонала или повреждению оборудования.
• Нет требований к удерживающему моменту:Двигателю и системе привода не требуется прилагать удерживающий момент, а это означает, что двигатель может быть полностью обесточен во время остановок, что позволяет экономить энергию и уменьшать перегрев.

Для достижения эффективной самоблокировки коэффициент трения между червяком и червячной передачей должен быть достаточным, а угол опережения должен быть ниже угла трения. На нашем заводе используются шестерни из высококачественного бронзового сплава, которые обеспечивают оптимальный коэффициент трения (обычно 0,08-0,12) и угол опережения от 3 до 5 градусов для большинства самоблокирующихся моделей. Это гарантирует надежность самоблокировки даже после длительного износа. Однако для очень высокоэффективных применений, где самоблокировка не требуется, наши конструкции червячных редукторов также могут поставляться с большими углами подъема (например, 12–15 градусов) для достижения более высокого КПД (до 92 процентов) за счет возможности самоблокировки. Наша техническая команда вРайдафон Технолоджи Груп Ко., Лимитедможет посоветовать лучшую конфигурацию с учетом наклона вашего конвейера, нагрузки и требований безопасности.

На практике функция самоблокировки червячного редуктора оказалась неоценимой во многих применениях на конвейерах. Например, на пищевом заводе с наклонными ленточными конвейерами червячный редуктор предотвращает соскальзывание ленты назад при остановке линии для очистки. На автомобильной сборочной линии червячный редуктор удерживает конвейер в нужном положении во время роботизированных операций, обеспечивая точное расположение деталей. Надежность этой самоблокирующейся способности является основной причиной, по которой разработчики конвейерных систем продолжают выбирать червячный редуктор вместо других типов редукторов, таких как винтовые или планетарные редукторы, которые обычно требуют дополнительных тормозных механизмов. Обширные полевые данные нашего завода показывают, что конвейеры, оснащенные нашим червячным редуктором, не имели случаев обратного движения в более чем 50 000 установках по всему миру.

Как червячный редуктор достигает высокой плотности крутящего момента при компактной конструкции?

Конвейерные системы часто имеют ограниченное пространство, в котором мало места для больших приводов и коробок передач. Червячный редуктор по своей сути компактен, поскольку червяк и червячное колесо расположены под прямым углом, что позволяет устанавливать двигатель параллельно или перпендикулярно оси конвейера, в зависимости от применения. Что еще более важно, червячный редуктор обеспечивает высокие передаточные числа на одной ступени передачи, а это означает, что для обеспечения требуемого выходного крутящего момента можно использовать двигатель меньшего размера, что еще больше снижает общую занимаемую площадь. Например, широко распространен одноступенчатый червячный редуктор с передаточным числом 50:1, тогда как для косозубого редуктора потребуется три или четыре ступени для достижения того же уменьшения, занимая значительно больше места. Наш завод в Raydafon Technology Group Co., Limited оптимизировал конструкцию червячного редуктора с компактным межосевым расстоянием (CD) в диапазоне от 40 мм до 160 мм для наших стандартных моделей, обеспечивая широкий диапазон выходного крутящего момента от 50 Нм до 3000 Нм.

Конструктивные особенности, способствующие увеличению плотности крутящего момента в нашем червячном редукторе:

• Закаленный и шлифованный червяк:Червяк изготовлен из цементируемой легированной стали (20CrMnTi) твердостью 58-62 HRC, а шлифованный профиль резьбы обеспечивает низкое трение и высокую несущую способность. Это позволяет червячному редуктору передавать крутящий момент до 3000 Нм с межосевым расстоянием всего 160 мм.
• Червячное колесо из центробежно-литой бронзы:Червячное колесо изготовлено из бронзы CuSn12Ni2, обладающей отличной износостойкостью и высокими несущими свойствами. Процесс центробежного литья создает плотную структуру без пор, что увеличивает усталостный срок службы шестерни.
• Оптимизированный профиль зуба:Мы используем модифицированный эвольвентный профиль зубьев с углом давления 22,5 градуса, что обеспечивает баланс между грузоподъемностью и эффективностью. Этот профиль также снижает концентрацию напряжений у основания зуба, повышая устойчивость червячного редуктора к ударным нагрузкам.
• Высокопроизводительные подшипники:На червячном валу используются конические роликоподшипники, которые выдерживают как радиальные, так и осевые нагрузки, а на валу червячного колеса используются сверхмощные радиальные шарикоподшипники. Размеры этих подшипников превышают номинальный срок службы редуктора (L10 > 20 000 часов).

Чтобы количественно оценить преимущество плотности крутящего момента, рассмотрим типичный конвейер, требующий выходного крутящего момента 500 Нм при 20 об/мин. Цилиндрический редуктор с 4-ступенчатым редуктором может иметь межосевое расстояние 200 мм и весить 120 кг. Наш червячный редуктор с передаточным числом 40:1 может обеспечить тот же крутящий момент при межосевом расстоянии 100 мм и весе всего 60 кг, что сокращает необходимое монтажное пространство на 60 процентов и упрощает общую конструкцию конвейера. Эта компактность особенно ценна в модульных конвейерных системах, где несколько приводов используются на ограниченной площади.

Кроме того, прямоугольная конфигурация червячного редуктора обеспечивает гибкость установки. Входной вал можно расположить горизонтально или вертикально, а двигатель можно установить сверху, снизу или сбоку, в зависимости от доступного пространства. Наш завод предлагает несколько вариантов монтажа, включая монтаж на лапах, фланцевый монтаж и монтаж моментного рычага, подходящие для любой компоновки конвейера. Эта адаптируемость в сочетании с высокой плотностью крутящего момента делает червячный редуктор идеальным решением как для новых конструкций конвейеров, так и для модернизации, где пространство ограничено.

Каковы основные технические характеристики нашего червячного редуктора для конвейеров?

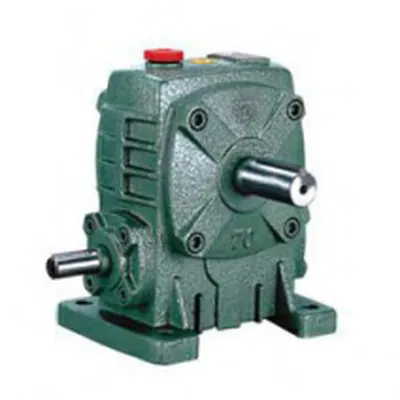

Raydafon предлагает широкий ассортимент червячных редукторов, специально разработанных для конвейерных применений. В нашу серию входят модели с межосевым расстоянием от 40 мм до 160 мм, отвечающие широкому спектру требований к крутящему моменту и скорости. В таблице ниже представлены основные характеристики наших самых популярных моделей червячных редукторов, которые используются в ленточных конвейерах, роликовых конвейерах, шнековых конвейерах и вибрационных питателях. Все значения основаны на типовых испытаниях по стандартам ISO 9001 и DIN 3996. Наш завод также может настроить входной вал, выходной вал, монтажный фланец и передаточное число в соответствии с вашей конкретной конструкцией конвейера.

В дополнение к стандартным моделям червячных редукторов наш завод предлагает комплект «готовый к работе с конвейером», который включает в себя встроенный переходник входного вала, шпонку выходного вала и предварительно установленный масляный сапун. Этот пакет упрощает установку и гарантирует готовность червячного редуктора к немедленному использованию после доставки. Мы также предоставляем дополнительный монтажный комплект моментного рычага, который позволяет червячному редуктору воспринимать реактивный момент без жесткого основания, что особенно полезно для вибрационных конвейеров.

Все наши червячные редукторы заполнены синтетическим трансмиссионным маслом, рассчитанным на экстремальные температуры (от -40°C до +120°C) и нетоксичным, что делает их пригодными для конвейеров, транспортирующих пищевые продукты. Корпус изготовлен из высококачественного чугуна (GGG-40) с усиленными ребрами, обеспечивающими максимальную жесткость и отличный отвод тепла. На нашем заводе применяется двухслойное антикоррозийное покрытие (эпоксидная грунтовка и полиуретановое верхнее покрытие), устойчивое к химическим веществам и ультрафиолетовому излучению, что обеспечивает длительный срок службы в суровых промышленных условиях. Каждый червячный редуктор проходит 4-часовое испытание на холостом ходу и последующее испытание на эффективность при полной нагрузке, и мы предоставляем подробный отчет об испытаниях для каждого агрегата.

Как червячный редуктор может снизить шум и вибрацию при работе конвейера?

Шум и вибрация являются основными проблемами в конвейерных системах, особенно в закрытых помещениях, таких как производственные предприятия, склады и предприятия пищевой промышленности. Чрезмерный шум может привести к проблемам со здоровьем сотрудников, а вибрация может вызвать преждевременный износ компонентов конвейера и повреждение продукции. Червячный редуктор по своей сути обеспечивает более низкий уровень шума и вибрации по сравнению со многими другими типами редукторов благодаря скольжению между червяком и червячным колесом, что приводит к постепенному включению нагрузки, а не к внезапному удару зацепляющихся шестерен. Наш завод в Raydafon еще больше повысил бесшумную работу наших червячных редукторов за счет сочетания прецизионного производства, оптимизированных профилей зубьев и усовершенствованной системы смазки.

Конструктивные особенности нашего червячного редуктора, снижающие шум и вибрацию:

• Нити земляного червя:Червяк отшлифован до шероховатости поверхности Ra 0,2 микрометра, что снижает шум, вызванный трением, и обеспечивает плавное зацепление с червячным колесом. Такое прецизионное шлифование также снижает коэффициент трения, повышая эффективность и одновременно снижая рабочие температуры.
• Оптимизация угла спирали:Мы тщательно выбираем угол спирали, чтобы минимизировать изменение жесткости зацепления зубчатой ​​пары. Меньшее изменение жесткости приводит к меньшему возбуждению вибрации, что приводит к более тихой работе червячного редуктора.
• Звукопоглощающий корпус:Чугунный корпус имеет более толстые стенки в критических зонах и внутренние ребра, препятствующие распространению звуковых волн. Этот метод пассивного шумоподавления может снизить общий уровень звука на 5–8 дБА по сравнению со стандартными конструкциями.
• Высококачественные подшипники:Использование подшипников премиум-класса с малым радиальным люфтом и высокой точностью (класса Р5 или Р6) снижает биение вала и, как следствие, вибрацию, передаваемую на раму конвейера. Мы также используем систему регулировки предварительного натяга подшипников, которая обеспечивает постоянный контакт и минимизирует вибрацию на протяжении всего срока службы червячного редуктора.

Для количественной оценки шумовых характеристик наша фабрика провела испытание на шум в безэховой камере. При типичной скорости конвейера 30 об/мин и нагрузке 80 процентов номинального крутящего момента уровень звукового давления нашего червячного редуктора составил 72 дБА по сравнению с 78 дБА для стандартного агрегата конкурента и 82 дБА для винтового редуктора аналогичной мощности. Это снижение на 6–10 дБА является значительным, поскольку снижение на 3 дБА воспринимается как уменьшение уровня шума вдвое. В реальном конвейерном приложении эта разница может превратить шумную и некомфортную рабочую среду в более приятную и продуктивную.

Не менее важно снижение вибрации. Наш червячный редуктор обеспечивает скорость вибрации (согласно ISO 10816) менее 1,8 мм/с (СКЗ), что вполне соответствует «хорошему» диапазону для промышленных машин. Такой низкий уровень вибрации продлевает срок службы конвейерной ленты, роликов и подшипников, а также снижает риск смещения продукта на ленте. Для применений с особенно строгими ограничениями вибрации, например, при транспортировке чувствительных электронных компонентов или продуктов питания, наш завод может поставить червячный редуктор с дополнительным виброизолирующим креплением и динамически сбалансированным выходным валом. Уделяя приоритетное внимание снижению шума и вибрации в конструкции нашего червячного редуктора, мы помогаем операторам конвейеров добиться более безопасного, надежного и эффективного процесса обработки материалов.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Всегда ли надежна функция самоблокировки червячного редуктора на наклонных конвейерах?

Ответ: Надежность самоблокировки зависит от коэффициента трения и угла подъема червяка. Наши червячные редукторы имеют угол опережения ниже угла трения (обычно 3-5 градусов), чтобы обеспечить надежную самоблокировку при нормальных условиях эксплуатации. Однако, если конвейер подвергается высоким вибрационным или ударным нагрузкам, самоблокировку можно временно устранить. В таких случаях мы рекомендуем использовать червячный редуктор с немного большим углом подъема и добавить внешний тормоз для дополнительной безопасности. Наш завод может предоставить подробные рекомендации по выбору подходящей конфигурации самоблокировки для вашего конкретного профиля наклона и нагрузки.

Вопрос 2: Чем отличается эффективность червячного редуктора от косозубого редуктора для конвейеров?

Ответ: Червячный редуктор с высоким передаточным числом (например, 50:1) обычно имеет КПД от 70 до 85 процентов, тогда как косозубый редуктор с тем же передаточным числом может достигать КПД от 90 до 95 процентов. Однако эффективность червячного редуктора — не единственный фактор; его способность к самоблокировке, компактность и более тихая работа часто перевешивают небольшой недостаток эффективности. Для конвейеров, которые работают непрерывно с полной нагрузкой, винтовой редуктор может быть более энергоэффективным, но для умеренных или прерывистых режимов работы общие преимущества червячного редуктора делают его предпочтительным выбором. Наш завод может провести анализ затрат на электроэнергию, чтобы помочь вам решить, какой тип лучше всего подходит для вашей работы.

Вопрос 3. Какая смазка рекомендуется для червячного редуктора при работе на конвейере?

Ответ: Мы рекомендуем использовать высококачественное синтетическое трансмиссионное масло (ISO VG 460 или 680) для большинства конвейерных применений, поскольку оно обеспечивает превосходную прочность пленки и остается стабильным в широком диапазоне температур. Для червячных редукторов, работающих на низких скоростях (ниже 20 об/мин) или в холодных условиях (ниже 0°C), для снижения потерь при перемешивании можно использовать масло с более низкой вязкостью (ISO VG 320). Наш завод поставляет червячные редукторы, предварительно заправленные рекомендованным нами маслом, и предоставляет подробную карту смазки. Рекомендуется регулярный анализ масла, особенно для конвейеров, работающих в пыльной или агрессивной среде.

Вопрос 4: Может ли червячный редуктор выдерживать ударные нагрузки, характерные для конвейеров сыпучих материалов?

Ответ: Да, наши червячные редукторы рассчитаны на ударные нагрузки благодаря прочной конструкции червяка и червячного колеса. Червячное колесо из бронзы обладает умеренной пластичностью, которая поглощает энергию удара, а червяк из закаленной стали противостоит поверхностной усталости. Для применений с тяжелыми ударными нагрузками, например, конвейеров камнедробилок, мы можем поставить червячный редуктор с увеличенным межосевым расстоянием и встроенным ограничителем крутящего момента. Ограничитель крутящего момента отключает выходной вал при превышении заданного крутящего момента, предотвращая повреждение червячного редуктора и конвейера. Наш завод предоставляет номинальные значения ударной нагрузки для всех моделей червячных редукторов в соответствии со стандартами IEC 60804.

Вопрос 5. Каков типовой срок службы червячного редуктора конвейерной системы и как его можно продлить?

Ответ: Типичный срок службы нашего червячного редуктора при использовании конвейера составляет от 50 000 до 100 000 часов при номинальной нагрузке. Этот срок можно расширить, выполняя регулярное техническое обслуживание: проверку уровня и качества масла каждые 500 часов, замену масла каждые 2000 часов (или ежегодно) и проверку уплотнения выходного вала на предмет утечек. Для требовательных применений мы рекомендуем использовать синтетическое масло с противоизносными присадками и менять масло каждые 3000 часов. Наш завод предлагает услуги по мониторингу состояния, которые измеряют вибрацию коробки передач и ухудшение качества масла, что позволяет вам запланировать техническое обслуживание до того, как произойдет поломка. При правильном обслуживании срок службы червячного редуктора может легко превысить 150 000 часов.

Вывод: червячный редуктор — надежное решение для автоматизации конвейеров

Червячный редуктор по-прежнему является предпочтительным решением для конвейерных систем, поскольку он отвечает основным требованиям погрузочно-разгрузочных работ: безопасное удержание груза (благодаря самоблокировке), высокий крутящий момент при компактных размерах, бесшумная работа без вибрации и долгосрочная надежность. На заводе Raydafon Technology Group Co., Limited удалось усовершенствовать конструкцию и производство червячных редукторов, отвечающих требованиям современных конвейеров, используя современные материалы, прецизионную обработку и строгий контроль качества. Независимо от того, проектируете ли вы новую конвейерную линию или модернизируете существующую, наша линейка червячных редукторов обеспечит необходимую вам производительность, гибкость и долговечность.

Готовы ли вы улучшить производительность вашей конвейерной системы с помощью надежного червячного редуктора?Свяжитесь с Raydafon Technology Group Co.,Limited сегоднядля получения подробной консультации по выбору коробки передач. Наша команда инженеров проанализирует скорость, крутящий момент и условия окружающей среды вашего конвейера и порекомендует оптимальную модель червячного редуктора с правильным передаточным числом, вариантами крепления и уплотнения. Мы предоставляем образцы для тестирования, 3D-модели CAD для интеграции и полную послепродажную поддержку.Запросите бесплатное предложение по конструкции червячного редуктора у компании Raydafon Technology Group Co., Limited прямо сейчас и ощутите преимущества по-настоящему оптимизированного привода конвейера.
