Червячные редукторы серии WPDA
  • Червячные редукторы серии WPDAЧервячные редукторы серии WPDA
  • Червячные редукторы серии WPDAЧервячные редукторы серии WPDA

Червячные редукторы серии WPDA

Червячные редукторы серии WPDA — 13 типоразмеров (40–250), передаточные числа от 5:1 до 100:1, выходной крутящий момент 15–2500 Н·м, входная мощность 0,12–15 кВт, чугунный корпус IP65 с принудительной смазкой. Червячное колесо закалено и отшлифовано до HRC 58–62; Двойное уплотнение предотвращает попадание мучной пыли, полевого ила и промывной воды в полость редуктора. Доступны крепления на лапах, фланцах и полом валу, а выходной вал может быть обработан в соответствии с вашим существующим двигателем. Отправьте свою входную мощность, требуемое передаточное число и фланец двигателя — мы вернем подходящую раму, габаритный чертеж и ценовое предложение непосредственно с завода в течение 24 часов.
4050607080100120135147155175200250

Червячные редукторы серии WPDA — передаточные числа от 5:1 до 100:1, 15–2500 Н·м, чугунный корпус IP65

Если вы приобретаете червячный редуктор для миксера, конвейера, упаковочной линии или сельскохозяйственного орудия, три цифры, которые решите, подходит ли он для передаточного отношения, выходного крутящего момента и фланца двигателя. Серия WPDA охватывает все три из тринадцати типоразмеры от 40 до 250, входная мощность от 0,12 кВт до 15 кВт и чугунный корпус со степенью защиты IP65. стирка и пыль. Таблицы ниже позволяют подобрать раму под ваши задачи, не открывая каталог.

Снимок спецификации

  • Размеры рамы40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Входная мощность0,12 кВт – 15 кВт
  • Коэффициент уменьшения5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Выходной крутящий момент15 Н·м – 2500 Н·м
  • ЖильеВысокопрочный чугун, устойчивый к ударам и деформации.
  • Червячное колесоЗакаленный и шлифованный, поверхность зуба HRC 58–62.
  • ЗащитаIP65 — двухкромочное уплотнение плюс пыленепроницаемый каркасный сальник
  • МонтажОпора, фланец или полый вал; выходной вал, обработанный под ваш двигатель
  • СмазкаКонтур принудительной смазки, температура поддона ниже 60 °C при круглосуточном режиме работы.
WPDA Series Worm Gearboxes — cast iron housing worm reducer

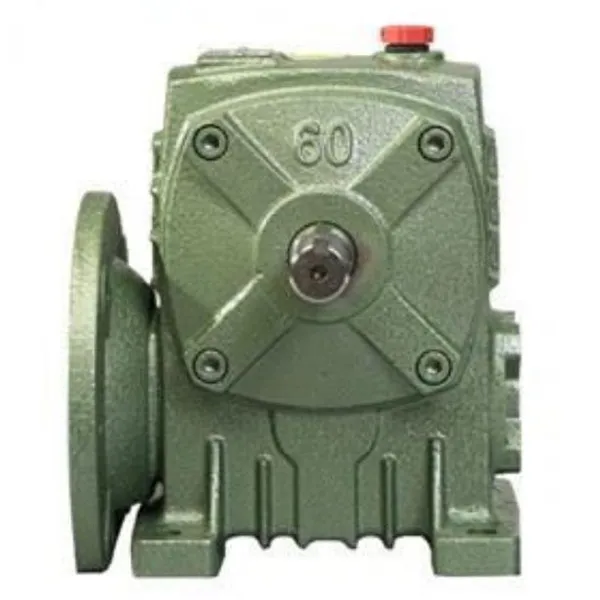

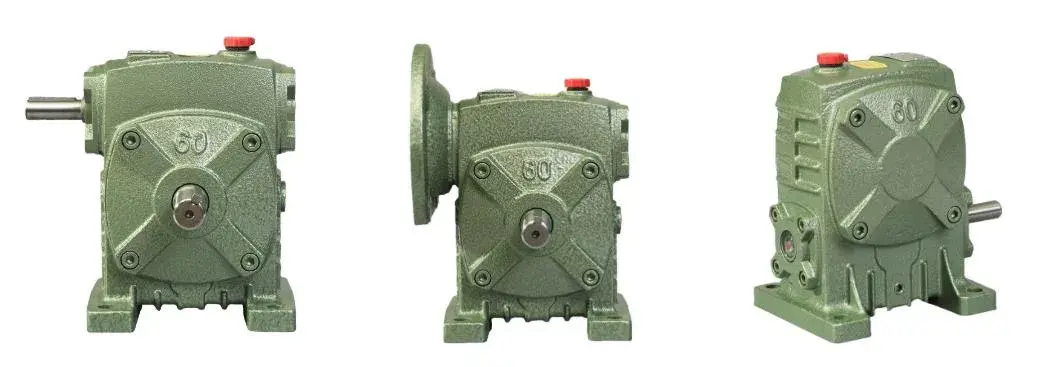

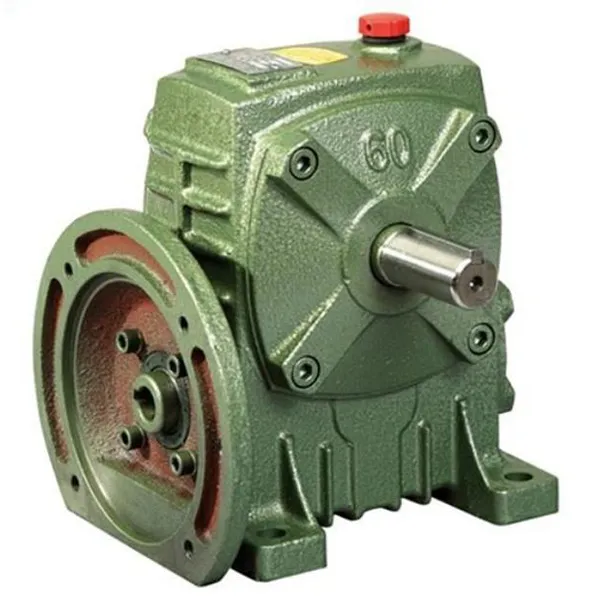

Червячный редуктор WPDA — чугунный корпус, входной вал с фланцем, полый или цельный выходной вал.

Где подходит WPDA

Пищевая промышленность и смешивание

Самоблокирующийся удерживает весло при остановке двигателя.

Соотношение 40:1 на WPDA-70 позволяет смесительной лопасти большой мощности запускаться под нагрузкой без остановки. Когда леска останавливается, геометрия самоблокирующегося червяка предотвращает падение весла под собственным весом. Двойное уплотнение предотвращает попадание мучной пыли в масло, поэтому интервал технического обслуживания увеличивается примерно до шести месяцев.

Сточные воды и сортировка

Чугунный корпус и двойное уплотнение для защиты от влаги.

На очистных сооружениях или предприятиях по сортировке мусора утечка масла через изношенное манжетное уплотнение приводит к выходу из строя подшипников. WPDA-100 использует нержавеющий чугунный корпус и двухкромочное уплотнение; измеренное падение рабочего шума примерно от 80 дБ до 62 дБ, что актуально при ночных сменах в жилых зонах.

Сельскохозяйственная техника

Передаточное число 60:1 утрояет крутящий момент барабана харвестера.

На молотильном барабане комбайна WPDA-80 с соотношением сторон 60:1 увеличивает крутящий момент двигателя примерно в три раза и улучшает обмолот. КПД примерно на 25%. Полый вал монтируется прямо на существующий приводной вал, поэтому рама не требует повторной обработки. Степень защиты IP65 предотвращает попадание грязи и дождя в полость редуктора.

Логистика и подъем

Расположение под прямым углом экономит 30 % монтажного пространства.

На автоматизированных сортировочных линиях и подъемных платформах расположение червяков под прямым углом позволяет двигателю располагаться рядом. ведомый вал, а не позади него. WPDA-60 с соотношением сторон 25:1 обеспечивает достаточно точное позиционирование для сортировки посылок. без сервопривода. Выходные валы могут быть обработаны для соответствия импортным двигателям, избегая полной трансмиссии. обмен. См.Червячный редуктор серии WPдиапазон для пошлин с более низким коэффициентом.

Таблица выбора — мощность, соотношение и вес

Краткий справочник по типоразмерам — номинальная входная мощность и вес
Размер Входная мощность (кВт) Диапазон соотношения Вес (кг)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Выходной крутящий момент варьируется от 15 Н·м для размера 40 до 2500 Н·м для размера 250. Если для ваших задач требуется передаточное число, выходящее за пределы девяти стандартные шаги, запросите ближайшую пару, и мы подтвердим фактическую выходную скорость и крутящий момент.

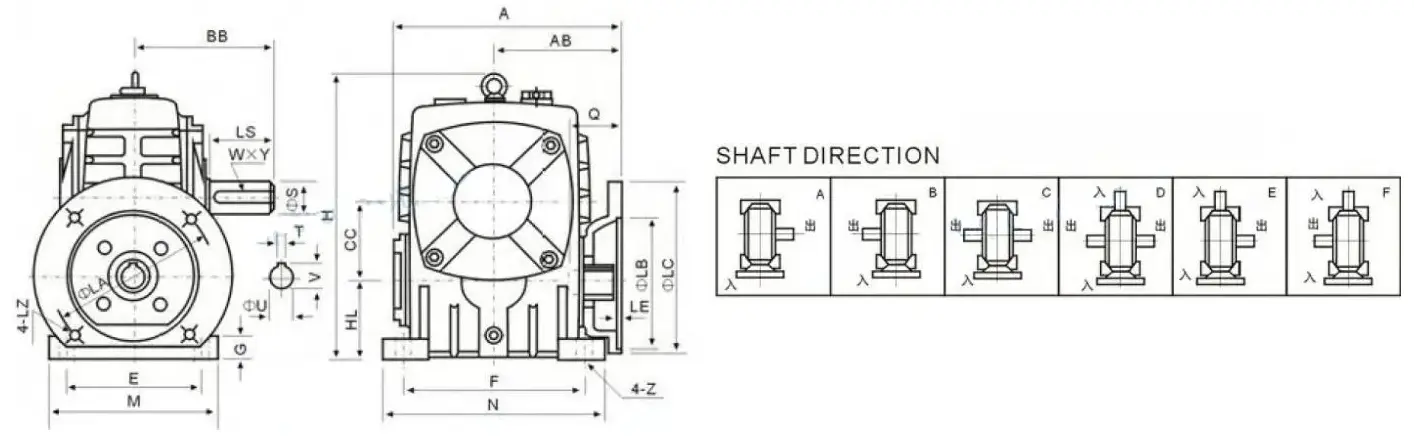

Установочные размеры — типоразмеры от 40 до 250

Присоединительные размеры (мм) — A, AB, BB, H, HL, фланец LA/LB/LC, входное отверстие Q/U, выходной вал LS/S
Размер A АБ ББ H ХЛ M N E F G Z Лос-Анджелес ФУНТ ЛК ЛЕ ЛЗ Q U Т×В ЛС S Ш×Г
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 М8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 М8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 М8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 М8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 М10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 М10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 М12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 М12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 М12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 М12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 М12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 М16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 М16 114 42 12×45,3 155 90 25×9

Все размеры в миллиметрах. На мобильном устройстве проведите по столу горизонтально, чтобы добраться до фланцев и колонн вала. Отправьте корпус двигателя и требуемый размер выходного вала, и мы подтвердим соответствующий ряд перед заказом.

Почему покупатели выбирают эту серию

01

Закаленное и шлифованное червячное колесо, HRC 58–62.

Червячное колесо проходит закалку и шлифовку, твердость поверхности зубьев находится в диапазоне HRC 58–62. При использовании горного конвейера за два года непрерывной работы износ шестерен составил менее 0,1 мм. примерно в три раза превышает срок службы стандартного редуктора при той же нагрузке.изготовление точных зубчатых колесстраница показывает этапы шлифовки и проверки отстают от этой цифры.

02

Принудительная смазка поддерживает температуру поддона ниже 60 °C при круглосуточной работе.

Внутренний контур принудительной смазки подает сетку и подшипники вместо того, чтобы полагаться только на разбрызгивание. В непрерывная круглосуточная работа температура масляного картера остается ниже 60 °C, что замедляет окисление смазочного материала и удерживает Толщина пленки в месте контакта червяка. В этом разница между редуктором, который прослужит один сезон, и одним это длится несколько.

03

Двойное уплотнение IP65 и корпус, не ржавеющий насквозь.

Двойное уплотнение и пыленепроницаемый каркасный сальник обеспечивают степень защиты IP65 от грязи, дождя и технологической пыли. На на мусоросортировочной площадке, где из обычных редукторов вытекло масло и через три месяца заклинило, заработал WPDA-100 18 месяцев в той же агрессивной среде без единой утечки. Если ваша обязанность легче и вам нужно конверт меньшего размера, сравнитеЧервячный редуктор серии RV.

04

Выходной вал изготовлен под ваш двигатель, а не наоборот.

Доступны крепления на лапах, фланцах и полом валу, а выходной вал может быть обработан по размеру. двигателя или ведомого вала, которые у вас уже есть. Заводу сельскохозяйственной техники понадобился вал, соответствующий старому мотор; Запасной вал был доставлен через три дня и прикручен без замены двигателя. Для сельскохозяйственные пошлины, см.сельскохозяйственный редуктордиапазон тоже.

Отзывы клиентов

«Мы запускаем их в цехе по производству продуктов питания с повышенной влажностью, где предыдущие редукторы ржавели и требовали частых остановок. У серии WPDA корпус не ржавеет даже от муки и влаги в течение всего дня, а бронза червячное колесо все еще чистое. Шум во время работы практически незначителен, поэтому он больше не мешает работе. оборудование для тестирования пищевых продуктов поблизости. Когда мне нужно было отрегулировать коэффициент уменьшения, их команда провела меня через различия моделей и провел для меня расчет нагрузки — рекомендованный блок работал без сбоев с самого начала. начни».

Эмма УилсонЗавод пищевой промышленности, Сидней, Австралия

«Редукторы WPDA очень хорошо зарекомендовали себя в нашем проекте — надежные, эффективные, простые в установке и обслуживании. От первой консультации до родов все прошло гладко, общение было простым. Мы продолжим сотрудничество и порекомендуем продукт другим партнерам».

Джеймс КартерПокупатель проекта, клиент Raydafon

Отправьте мощность и передаточное число вашего двигателя — получите подходящую раму

Сообщите нам входную мощность, требуемую выходную скорость или передаточное число, тип крепления и размер вала. Мы подтвердим Рама WPDA, верните габаритный чертеж и цену по заводской цене, обычно в течение 24 часов. Полный спектр начервячный редукторстраница.
