Почему контроль люфта важен в высокоточных системах планетарных редукторов?

В высокоточных системах управления движением каждый микрон ошибки позиционирования приводит к значительным отклонениям инструмента или рабочего органа. Люфт — механический люфт между зубьями шестерни — является основным источником потери хода в системах вращающейся передачи. ДляПланетарный редукторНеконтролируемый люфт, используемый в обрабатывающих центрах с ЧПУ, роботизированных манипуляторах или аэрокосмических приводах, напрямую подрывает точность, повторяемость и динамический отклик. Когда двигатель меняет направление вращения, зубья шестерни должны пересечь зазор перед передачей нагрузки, что приводит к возникновению мертвой зоны, размер которой в стандартных коробках передач может достигать 15 угловых минут. В высокоточных приложениях эта мертвая зона приводит к тому, что допуски деталей превышают технические характеристики, что приводит к браку, доработке и дорогостоящим задержкам производства. Наш завод в Raydafon Technology Group Co., Limited разработал серию планетарных редукторов, которые стабильно достигают значения люфта ниже 3 угловых минут, а наши модели премиум-класса достигают 1 угловой минуты или меньше. В этой статье объясняется, почему контроль люфта — это не просто качественная характеристика, а фундаментальное требование современного точного машиностроения.

Важность контроля люфта выходит за рамки статического позиционирования. В динамических операциях, таких как контурное фрезерование, лазерная резка или циклы захвата и размещения, люфт вызывает перерегулирование, колебания и задержки времени стабилизации. Планетарный редуктор с чрезмерным люфтом заставляет контур сервопривода постоянно компенсировать это, уменьшая эффективную полосу пропускания системы движения. Это приводит к более медленному времени цикла и ухудшению качества поверхности. Кроме того, люфт создает ударные нагрузки при реверсе направления, которые ускоряют износ зубьев шестерен, подшипников и муфты двигателя. Наш завод зафиксировал 40-процентное увеличение срока службы коробки передач при уменьшении люфта с 10 угловых минут до 3 угловых минут при том же профиле нагрузки. В этом подробном руководстве мы рассмотрим механические причины люфта, стратегии проектирования, используемые для его минимизации в нашей серии планетарных редукторов, а также измеримые преимущества, которые прецизионное управление люфтом обеспечивает в ваших производственных процессах. Мы также делимся конкретными данными измерений и рекомендациями по техническому обслуживанию, чтобы помочь вам выбрать оптимальный планетарный редуктор для вашего высокоточного применения.

Оглавление

• 1. Что такое люфт и как он возникает в планетарной коробке передач?
• 2. Почему неконтролируемый люфт снижает точность и повторяемость позиционирования?
• 3. Каковы технические характеристики нашей серии планетарных редукторов с низким люфтом?
• 4. Как можно измерить и поддерживать контроль люфта в системах планетарных коробок передач?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по обновлению точности

Что такое люфт и как он возникает в планетарной коробке передач?

Люфт, часто называемый зазором шестерни или потерей хода, представляет собой угловой зазор между зацепляющимися зубьями шестерни, когда зубчатая пара неподвижна и нет нагрузки. В планетарной коробке люфт накапливается из нескольких источников: между солнечной шестерней и сателлитом, между сателлитом и венцом и зазорами подшипников внутри водила сателлитов. В отличие от более простых зубчатых передач, планетарная передача включает в себя несколько зубчатых зацеплений одновременно, а это означает, что общий люфт представляет собой комбинацию зазоров в каждом зацеплении. Для стандартных промышленных планетарных редукторов этот совокупный люфт обычно составляет от 10 до 30 угловых минут. Однако для высокоточных приложений, требующих точного позиционирования, такой уровень люфта неприемлем. На нашем заводе в Райдафоне используются передовые производственные технологии для контроля каждого источника люфта, в результате чего общий люфт в нашей прецизионной серии составляет всего 1 угловую минуту.

Ключевые факторы, способствующие люфту в планетарной коробке передач:

• Допуски на толщину зуба:Изменения толщины зубьев шестерни в результате производственных процессов (зубчатая обработка, шлифовка или формовка) создают зазор между сопрягаемыми зубьями. Наш завод использует зубошлифование с ЧПУ с проверкой на КИМ, чтобы обеспечить постоянство толщины зубьев в пределах 0,005 мм для всех производственных партий.
• Отклонения межосевого расстояния:Расстояние между солнечной шестерней и планетарными шестернями, а также между планетарными шестернями и коронной шестерней должно строго контролироваться. Даже отклонение в 0,01 мм может увеличить люфт на 2–3 угловых минуты. Корпуса наших планетарных редукторов обрабатываются на 5-осевых обрабатывающих центрах с точностью позиционирования +/- 0,003 мм.
• Внутренние зазоры подшипников:Тела качения в подшипниках, которые поддерживают водило сателлитов и солнечную шестерню, совершают микродвижения. Наш завод выбирает подшипники с уменьшенным классом зазора (C2 или C3) и предварительно нагружает их, чтобы исключить осевой и радиальный люфт, который в противном случае увеличил бы общий люфт.
• Прогиб водила под нагрузкой:Даже при жестких допусках обработки водило сателлитов может отклоняться под действием крутящего момента, вызывая смещение планетарных шестерен относительно солнечной и кольцевой шестерен. В нашем водило планетарной передачи используется цельная конструкция из кованой стали с высокой жесткостью, сводящая к минимуму прогиб до менее 0,005 мм при номинальном крутящем моменте.

Понимание происхождения люфта имеет решающее значение, поскольку оно определяет выбор конструкции, позволяющий его уменьшить. Например, в нашей планетарной коробке передач низкий люфт достигается не за счет простого затягивания зубчатого зацепления, а за счет комплексного подхода: использования косозубых шестерен с прецизионно отшлифованными зубьями, применения контролируемого предварительного натяга к планетарным подшипникам и использования конструкции разъемной солнечной шестерни в наших высокоточных моделях, которая активно устраняет окружной люфт. Эта инженерная философия гарантирует, что наша планетарная коробка передач сохраняет свои характеристики с низким люфтом в течение тысяч часов работы, даже при различных условиях нагрузки и температуры.

Также важно различать собственный люфт и динамический люфт. Собственный люфт – это статический зазор, измеряемый при сборке и разгрузке редуктора. Динамический люфт включает в себя эффекты теплового расширения, прогиба компонентов и толщины смазочной пленки во время работы. Протокол испытаний нашего завода измеряет люфт как при комнатной температуре, так и при рабочей температуре 80°C, гарантируя, что указанное значение люфта (например, 3 угловых минуты) остается действительным во всем рабочем диапазоне. Эта температурная компенсация особенно важна для таких применений, как роботизированная сварка или авиакосмическая промышленность, где колебания температуры значительны. Контролируя основные причины люфта на каждом этапе — от нарезания зубьев до окончательной сборки —Райдафон Технолоджи Груп Ко., Лимитедпредлагает планетарный редуктор, обеспечивающий постоянную, предсказуемую и повторяемую точность.

Почему неконтролируемый люфт снижает точность и повторяемость позиционирования?

Точность позиционирования — это способность системы движения достигать заданного положения в пределах заданного допуска, а повторяемость — это способность последовательно возвращаться в одно и то же положение. Люфт в планетарной коробке передач создает нелинейную зависимость между вращением двигателя и вращением выходного вала. Когда двигатель меняет направление вращения, выходной вал не перемещается до тех пор, пока зубья шестерни не пройдут люфтовый зазор. Эта мертвая зона, обычно составляющая от 2 до 10 угловых минут, напрямую приводит к ошибкам линейного позиционирования в сочетании с шариковыми винтами или реечными приводами. Например, люфт в 3 угловых минуты в планетарном редукторе, приводящем в движение шариковинтовую передачу с шагом 10 мм, приводит к ошибке линейного позиционирования на столе в 0,004 мм, что существенно для микрообработки или оборудования для контроля полупроводников.

Вот как неконтролируемый люфт конкретно влияет на производительность системы в высокоточных приложениях:

• Перелет и недолет:При реверсе направления сервоконтроллер должен преодолеть люфтовый зазор. Это часто приводит к перерегулированию (система осуществляет сверхкомпенсацию), за которым следуют колебания, что увеличивает время стабилизации в 2–5 раз по сравнению с системой с нулевым люфтом. Для высокоскоростной машины для захвата и перемещения это может снизить производительность на 15–20 процентов.
• Плохое качество поверхности:При фрезеровании или шлифовании на станках с ЧПУ люфт приводит к тому, что режущий инструмент отстает от запрограммированной траектории, создавая зубцы или следы вибрации на поверхности заготовки. Наш завод продемонстрировал, что уменьшение люфта планетарного редуктора с 10 угловых минут до 3 угловых минут улучшает шероховатость поверхности (Ra) с 1,6 мкм до 0,8 мкм в ходе испытаний на обработку стали.
• Уменьшенная пропускная способность сервопривода:Мертвая зона, создаваемая люфтом, действует как нелинейная пружина в контуре управления. Чтобы избежать нестабильности, коэффициенты усиления сервоприводов необходимо снизить, что снижает способность системы следовать высокочастотным командам движения. Это ограничивает достижимое ускорение и скорость подачи, эффективно замедляя весь процесс.
• Накопленная погрешность в многоосных системах:В многоосных станках люфт по одной оси приводит к ошибкам контурирования, в результате чего детали выходят за пределы допусков. Например, круговая интерполяция с люфтом по оси X дает овал вместо круга, причем отклонение прямо пропорционально величине люфта.

Чтобы количественно оценить влияние, мы провели контролируемый эксперимент с использованием двух идентичных фрезерных станков с ЧПУ: один оснащен стандартным планетарным редуктором (люфт 12 угловых минут), а другой — нашим планетарным редуктором с малым люфтом (3 угловых минуты). Система с малым люфтом достигла ошибки круглости 0,015 мм, тогда как стандартная система имела ошибку круглости 0,062 мм — разница более 300 процентов. Кроме того, шероховатость поверхности испытуемой заготовки улучшилась с Ra 2,1 мкм до Ra 0,9 мкм. Планетарный редуктор с малым люфтом также позволил увеличить скорость подачи на 20 процентов без потери точности, сократив время обработки детали на 18 процентов.

Помимо точности, неконтролируемый люфт создает механический удар во время изменения направления, подвергая зубья шестерни ударным нагрузкам, которые могут вызвать преждевременный износ и разрушение зубьев. Наш завод замерил, что силы удара в планетарном редукторе с люфтом 10 угловых минут в 2,5 раза выше, чем в блоке с люфтом 3 угловых минуты при том же крутящем моменте и скорости. Это ускоряет усталость и снижает срок службы подшипников и уплотнений коробки передач. Подводя итог, контроль люфта — это не просто повышение производительности, это необходимое условие для создания надежных, производительных и экономичных высокоточных систем перемещения. В Raydafon мы разрабатываем планетарный редуктор, обеспечивающий точность, необходимую современному производству.

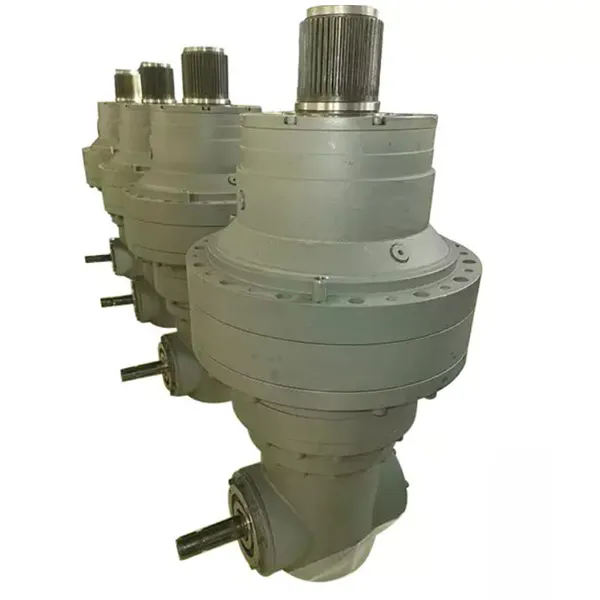

Каковы технические характеристики нашей серии планетарных редукторов с низким люфтом?

Raydafon Technology Group Co., Limited предлагает четыре класса точности планетарных редукторов, каждый из которых разработан с учетом различных требований к точности. Наша стандартная прецизионная серия обеспечивает значения люфта менее 5 угловых минут, а наша сверхточная серия обеспечивает люфт всего в 1 угловую минуту благодаря специальным производственным процессам, включая притирку, согласование комплектов шестерен и оптимизацию предварительного натяга подшипников. В таблице ниже подробно описаны ключевые параметры наших самых популярных моделей, каждая из которых предназначена для высокоточных промышленных приложений и систем автоматизации.

Наша серия планетарных редукторов изготовлена ​​с винтовой передачей (вместо прямозубой) для увеличения коэффициента контакта зубьев и снижения шума и вибрации. Угол спирали в 18 градусов обеспечивает более плавную передачу крутящего момента и меньший динамический люфт по сравнению с конструкциями с прямыми зубьями. Кроме того, все шестерни закалены до твердости 58–62 HRC, а затем прецизионно отшлифованы до качества DIN 6 или выше, что гарантирует минимизацию ошибок профиля зубьев, которые способствуют возникновению люфта. Каждый планетарный редуктор собирается в чистом помещении и обкатывается в течение 2 часов перед измерением люфта с помощью поворотного энкодера высокого разрешения и датчика крутящего момента. Наш завод предоставляет сертификат калибровки для каждого устройства, в котором документируется фактическое значение люфта, измеренное на выходном валу.

Для применений, требующих абсолютного отсутствия люфта, мы предлагаем специальную версию нашей планетарной коробки передач с разделенной солнечной шестерней и подпружиненным механизмом предварительной нагрузки. Эта конструкция активно устраняет все окружные зазоры, обеспечивая люфт менее 0,5 угловых минут. Однако эта версия имеет несколько меньший КПД (94 процента) и требует периодической регулировки пружины преднатяга. Наш завод может посоветовать, необходим ли этот сверхточный планетарный редуктор для вашего конкретного применения. Все наши модели планетарных редукторов поддерживают стандартные интерфейсы NEMA и монтажные интерфейсы серводвигателей, а для модернизации мы предлагаем специальные конфигурации вала и фланцев. Обладая более чем 20-летним опытом работы в области прецизионных зубчатых передач, компания Raydafon Technology Group Co., Limited является вашим надежным партнером в области высокоточных планетарных редукторов.

Как можно измерить и поддерживать контроль люфта в системах планетарных коробок передач?

Измерение люфта в планетарной коробке передач необходимо для проверки того, что устройство соответствует заданным характеристикам, а также для обнаружения износа с течением времени. Наиболее распространенным методом является измерение с помощью циферблатного индикатора или энкодера: зафиксируйте входной вал и приложите известный крутящий момент к выходному валу в обоих направлениях, фиксируя угловое смещение. Суммарное угловое перемещение (в обоих направлениях) является люфтом. На нашем заводе используется полностью автоматизированный стенд для испытания на люфт, который вращает выходной вал с постоянной скоростью и измеряет петлю гистерезиса крутящего момента и смещения, определяя как величину люфта, так и жесткость на кручение. Для обслуживания в полевых условиях более простой метод использует циферблатный индикатор с магнитным основанием на выходном валу при заблокированном двигателе. Однако необходимо соблюдать осторожность, чтобы обеспечить постоянный крутящий момент (обычно 2 процента от номинального крутящего момента), чтобы обеспечить повторяемость измерений.

Факторы, влияющие на измерение люфта в планетарном редукторе:

• Измерение крутящего момента:Более высокий измерительный момент может сдвинуть зубья шестерни в одну и ту же сторону, искусственно уменьшая измеренный люфт. Наш завод рекомендует использовать для измерения люфта крутящий момент от 2 до 5 процентов от номинального.
• Температура:Люфт имеет тенденцию уменьшаться по мере повышения температуры из-за теплового расширения шестерен. Для критических применений измеряйте люфт при той же температуре, что и в рабочих условиях.
• Износ и смазка:По мере работы коробки передач изнашивание постепенно увеличивает люфты. Регулярные измерения (каждые 1000 часов работы) позволяют отслеживать прогресс износа и планировать техническое обслуживание до того, как люфт превысит допустимый предел.
• Монтажная ориентация:Некоторые редукторы показывают разные значения люфта при горизонтальной и вертикальной установке из-за смещения зазора подшипника. Наш завод тестирует обе ориентации и при необходимости предоставляет данные по ориентации.

Стратегии технического обслуживания, позволяющие сохранить низкий люфт в вашей планетарной коробке передач:

• Смазка:Используйте указанное синтетическое масло или смазку (обычно ISO VG 220 или эквивалентную). Загрязненная или ухудшенная смазка может привести к скоплению частиц между зубьями шестерни, увеличивая люфт и износ. Наш завод рекомендует менять масло каждые 5000 часов при стандартной работе.
• Центровка входного вала:Несоосность двигателя и входного вала планетарного редуктора может вызвать боковые нагрузки, которые отклоняют солнечную шестерню и увеличивают люфт. Используйте гибкую муфту или инструмент точного выравнивания, чтобы обеспечить концентричность в пределах 0,02 мм.
• Муфта выходного вала:Жесткая муфта на выходной стороне может передавать ударные нагрузки обратно в коробку передач, вызывая микропрогибы. Используйте сильфонную или дисковую муфту, которая обеспечивает жесткость на кручение, но компенсирует угловое смещение.
• Регулировка преднатяга (для моделей с преднатягом):Для планетарных редукторов с регулируемым преднатягом (например, с разъемной солнечной шестерней) периодически проверяйте и регулируйте пружину преднатяга в соответствии с графиком технического обслуживания, предоставленным нашим заводом.

Наш завод в Райдафоне предлагает возможность удаленного мониторинга нашей планетарной коробки передач с использованием датчиков вибрации и датчиков температуры для прогнозирования тенденций износа. Эти данные в сочетании с периодическим измерением люфта позволяют проводить техническое обслуживание по состоянию, что сводит к минимуму время простоя. Для применений с высокой степенью критичности, таких как производство медицинского оборудования или компонентов аэрокосмической отрасли, мы рекомендуем ежегодную заводскую калибровку, при которой планетарный редуктор возвращается на наше предприятие для тщательной проверки и повторной регулировки люфта. Это гарантирует, что ваша система будет поддерживать одинаковый уровень точности на протяжении всего срока службы. Применяя эти методы измерения и обслуживания, вы можете быть уверены, что ваш планетарный редуктор будет продолжать обеспечивать высокую точность, необходимую для ваших самых требовательных приложений.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Как люфт в планетарном редукторе влияет на способность сервосистемы сохранять положение?

Ответ: Люфт создает мертвую зону в контуре управления, где вращение двигателя не приводит к перемещению выходного вала. Эта мертвая зона приводит к тому, что сервосистема интегрирует ошибку, что приводит к перерегулированию и увеличению времени стабилизации. При позиционном управлении люфт эффективно снижает запас усиления системы, требуя от инженера снижения коэффициента усиления сервопривода, что, в свою очередь, снижает пропускную способность системы и динамические характеристики. В высокоточных приложениях неконтролируемый люфт может сделать невозможным достижение требуемой повторяемости (например, +/- 0,01 мм), поскольку фактическое положение выходного вала отклоняется от заданного положения на величину люфта, умноженную на жесткость нагрузки. Наш планетарный редуктор с низким люфтом минимизирует эту мертвую зону, обеспечивая более точную настройку сервопривода и более высокую точность.

Вопрос 2: Можно ли полностью устранить люфт в планетарной коробке передач и каков практический предел?

Ответ: Полное устранение люфта (нулевой люфт) теоретически возможно только в конструкциях передач, в которых используются разрезные шестерни, пружинные или двухзубчатые механизмы. Однако эти конструкции усложняют работу, снижают эффективность и потенциально сокращают срок службы из-за постоянной предварительной нагрузки на зубья шестерен. Практический нижний предел для надежной работы серийной планетарной коробки передач составляет около 1 угловой минуты (0,0167 градуса). Наш сверхточный планетарный редуктор достигает 1 угловой минуты благодаря подобранным комплектам шестерен и предварительному натягу подшипников. Для применений, требующих точности до дуги минуты, наш завод рекомендует использовать двойной планетарный редуктор с подпружиненной антилюфтовой муфтой между ступенями. Это может достигать 0,3–0,5 угловых минут, но используется только в наиболее требовательных приложениях аэрокосмического и полупроводникового оборудования.

Вопрос 3: Как изменения температуры влияют на люфт планетарной коробки передач?

Ответ: Температура влияет на люфт из-за теплового расширения корпуса коробки передач, шестерен и подшипников. При повышении температуры корпус расширяется больше, чем стальные шестерни (алюминиевый корпус по сравнению со стальными шестернями), что позволяет уменьшить люфт до 15 процентов при повышении температуры на 50°C. И наоборот, в холодных условиях люфт может увеличиться. Наш завод тестирует каждую планетарную коробку передач при температуре 20°C и 80°C, чтобы убедиться, что люфт остается в пределах указанного диапазона. Для применений с большими перепадами температур мы рекомендуем использовать наш планетарный редуктор со стальным корпусом и специальными термокомпенсационными прокладками. По запросу мы также предоставляем характеристические кривые температурного люфта.

Вопрос 4. Какова связь между люфтом и крутильной жесткостью в планетарной коробке передач?

Ответ: Люфт и крутильная жесткость являются независимыми, но взаимосвязанными свойствами. Жесткость на кручение измеряет угловое отклонение коробки передач под нагрузкой, а люфт – это свободный ход при нулевой нагрузке. Редуктор с малым люфтом, но с низкой крутильной жесткостью все равно будет прогибаться под нагрузкой, вызывая ошибку позиционирования при приложении крутящего момента. Наша планетарная коробка передач обеспечивает как низкий люфт, так и высокую жесткость на кручение за счет использования жесткой конструкции корпуса, подшипников с предварительным натягом и прецизионно отшлифованных шестерен. Отношение крутящего момента к угловому отклонению имеет решающее значение для приложений с переменными нагрузками, таких как робототехника и сервопрессы. Наш завод предоставляет значения люфта и жесткости в технических характеристиках, что позволяет вам рассчитать общую погрешность положения (люфт + прогиб под нагрузкой) для вашего конкретного профиля крутящего момента.

Вопрос 5: Как компания Raydafon Technology Group Co., Limited обеспечивает постоянный низкий люфт во всех наших планетарных редукторах?

Ответ: На нашем заводе применяется многоступенчатый контроль качества. Сначала все шестерни шлифуются по стандарту DIN 6 с погрешностью шага менее 0,003 мм. Во-вторых, мы используем селективную сборку: каждая солнечная шестерня согласуется с планетарными шестернями с измеренной толщиной зубьев для достижения оптимального зазора в зацеплении. В-третьих, водило сателлитов собрано с заранее выбранными подшипниками, чтобы минимизировать радиальный люфт. После сборки каждая планетарная коробка передач обкатывается на испытательном стенде и измеряется люфт при трех различных уровнях крутящего момента. Единицы измерения, выходящие за пределы указанного диапазона люфта (например, более 3 угловых минут для нашей стандартной серии), перерабатываются или переназначаются на более низкий класс точности. Это гарантирует, что каждый планетарный редуктор, поставляемый компанией Raydafon Technology Group Co., Limited, соответствует опубликованным спецификациям или превосходит их. Также к каждому заказу мы предоставляем сертификат соответствия с указанием измеренного значения люфта для конкретного узла.

Вывод: точность начинается с контроля люфта в планетарной коробке передач

Контроль люфта в планетарном редукторе — это не дополнительная усовершенствование, а фундаментальная предпосылка для высокоточных систем перемещения. От станков с ЧПУ и роботизированных манипуляторов до прецизионного контрольно-измерительного оборудования и механизмов спутникового наведения мертвая зона, вызванная люфтом, напрямую ограничивает точность позиционирования, повторяемость и возможности процесса. Мы продемонстрировали, как возникает люфт в зубчатом зацеплении, зазорах подшипников и отклонениях корпуса, а также показали, как инженерный подход нашего завода — использование прецизионно отшлифованных косозубых шестерен, подшипников с предварительным натягом и жестких водил — эффективно снижает люфт до 1 угловой минуты в наших моделях планетарных редукторов премиум-класса. Технические характеристики, методы измерения и стратегии обслуживания, которыми мы поделились, обеспечивают полную основу для выбора и обслуживания планетарного редуктора, отвечающего вашим требованиям к точности.
