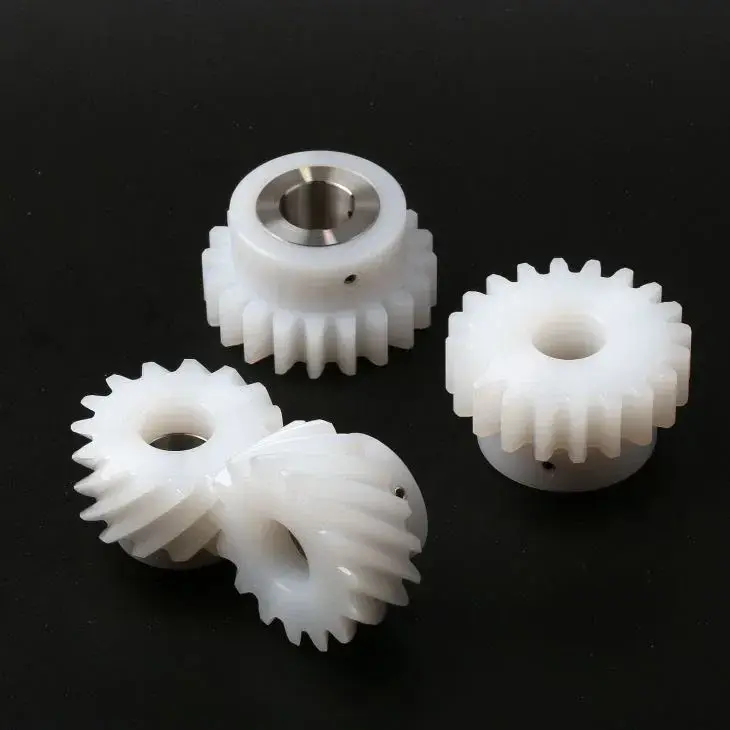

Пластиковая косозубая шестерня
  • Пластиковая косозубая шестерняПластиковая косозубая шестерня
  • Пластиковая косозубая шестерняПластиковая косозубая шестерня

Пластиковая косозубая шестерня

Raydafon формует специальные пластиковые косозубые шестерни из ПОМ и нейлона на своем собственном заводе в Нинбо, Китай. Стандартная оснастка охватывает модуль М0,1–М2,0, отверстия от Ø1,40 мм до Ø3,05 мм, наружные диаметры Ø10–Ø50 мм (до Ø120 мм на нестандартной оснастке) и ширину торца 2,0–10,0 мм, с диапазоном рабочих температур от −30 °С до +100 °С. Поскольку форма зуба изготавливается в литьевой форме, а не вырезается, угол и профиль спирали остаются одинаковыми для всей партии, а шестерни работают самосмазываясь и бесшумно — измеренный шум примерно на 20% ниже, чем у эквивалентных прямозубых приводов в том же применении. Марки со стеклонаполнителем доступны там, где требуется более высокий крутящий момент или жесткость, а механически обработанные пластиковые или металлические шестерни используются там, где формованный пластик не может соответствовать этим требованиям. Отправьте чертеж или образец для проверки оснастки и расчета стоимости в течение 24 часов.

Пластиковая косозубая передача — ПОМ и нейлон, от M0,1 до M2,0

Литые косозубые шестерни для небольших приводов, которым требуется тихая работа, отсутствие смазки и малый вес. Стандартная оснастка охватывает модули M0,1–M2,0, отверстия от Ø1,40 до Ø3,05 мм, наружные диаметры Ø10–Ø50 мм и ширину торца 2,0–10,0 мм, с формованной геометрией зубьев вместо нарезанных зубьев, что обеспечивает сохранение однородности зубьев во всей партии.

  • М0,1–М2,0Стандартный модульный ряд
  • Ø1,40–3,05Стандартный диапазон отверстий
  • Ø10–50Диапазон наружных диаметров (мм)
  • от −30 до +100Рабочая температура (°С)

Производитель пластиковых косозубых шестерен в Китае — косозубые шестерни из полиамида и нейлона на заказ

Raydafon формует пластиковые косозубые шестерни на своем собственном заводе в Нинбо, Китай, для OEM-производителей, которым нужны тихие, самосмазывающиеся шестерни, а не стальные. Зубья шестерни формируются в литьевой форме, поэтому угол спирали, профиль и положение отверстия фиксируются инструментом, а не на более позднем этапе обработки. Именно поэтому форма зубьев от партии к партии остается неизменной и почему стоимость единицы продукции снижается после запуска инструмента. Типичными покупателями являются производители мелкого оборудования, производители медицинского и лабораторного оборудования, производители бытовой техники и насосов, а также все, кто заменяет смазанную металлическую зубчатую пару на необслуживаемую пластиковую.

Стандартная оснастка — самый быстрый и дешевый путь: отправьте модуль, количество зубьев, угол спирали, ширину отверстия и торцевой поверхности, и, если форма существует, мы укажем стоимость имеющихся на складе оснастки. Если геометрия новая, мы создаем инструмент и отливаем его по вашему чертежу. Сопутствующие продукты из той же мастерской включают в себякосозубая передачадиапазон из металла для более высокого крутящего момента, полныйпластиковая шестернялиния в шпорцевой, червячной и внутренней формах, а такжепрямозубые шестерниесли ваш привод не требует винтового перекрытия.

Технические характеристики

  • Тип продуктаВинтовая передача (литье под давлением)
  • Стандартный модульМ0.1 – М2.0
  • МатериалПолиацеталь (ПОМ)/нейлон, стеклонаполненные марки по запросу
  • Стандартное отверстиеØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 мм
  • Внешний диаметрØ10,0 – Ø50,0 мм, до Ø120 мм на специальной оснастке
  • Ширина лица (L)2,0 – 10,0 мм
  • Рабочая температураот −30 °С до +100 °С
  • СмазкаСамосмазывающийся, при нормальной работе смазка не требуется.
  • КастомизацияМодуль M3.0, количество зубьев, угол спирали, отверстие, ступица, шпоночный паз, цвет

Стандартная спецификация. Диаметр отверстия, внешний диаметр и ширина торца могут быть гибкими в указанных диапазонах — сообщите нам нужные вам значения.

Тип Модуль Материал Отверстие Внешний диаметр Ширина лица (L)
Винтовая передача М0.1 – М2.0 Полиацеталь (ПОМ)/Нейлон Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 мм (гибкий) Ø10,0 – Ø50,0 мм (гибкий) 2,0–10,0 мм (гибкий)

Толерантность и емкость:Литые пластиковые шестерни имеют более широкий диапазон допусков, чем вырезанные металлические шестерни, и точные цифры зависят от модуля, толщины стенки и марки материала. Пожалуйста, укажите допуск на люфт и межосевое расстояние, необходимые для вашей сборки, на этапе предложения — мы подтвердим, что может выдержать инструмент, или порекомендуем обрезанную шестерню, если пластик не соответствует этому требованию.

ПОМ или нейлон: выбор правильного материала

Полиацеталь (ПОМ)

Выбор по умолчанию для небольших прецизионных шестерен. Низкое трение, высокая жесткость и очень стабильные размеры под воздействием влаги, что обеспечивает предсказуемость межосевого расстояния и люфта. Лучше всего подходит для приводов непрерывного действия и узлов, где допуски шестерен должны сохраняться в течение нескольких месяцев.

Нейлон (Пенсильвания)

Более прочный и устойчивый к ударам, чем ПОМ, с лучшим демпфированием ударов и вибрации, но он поглощает влагу и слегка меняет размеры в зависимости от влажности. Подходит для прерывистых, ударных нагрузок или приводов с высокой вибрацией, а не для позиционирования с жесткими допусками.

Стеклонаполненные сорта

Добавление стекловолокна повышает прочность и жесткость для более высокого крутящего момента, а также улучшает сопротивление ползучести при повышенной температуре, но увеличивает износ формы и немного снижает естественное демпфирование. Мы проконсультируем вас относительно класса и ожидаемого срока службы вашего автомобиля.

Если ваши требования к крутящему моменту превышают возможности формованного пластика, честный ответ — обрезанная шестерня — см.прямозубая шестерняи ряд косозубых передач из металла. Мы предпочитаем предложить подходящую деталь, чем продавать пластиковый механизм, который выходит из строя.

Детали продукта

На фотографиях ниже показаны наши литые пластиковые косозубые шестерни: форма зубьев, ступица и отделка отверстия, а также собранный комплект шестерен.

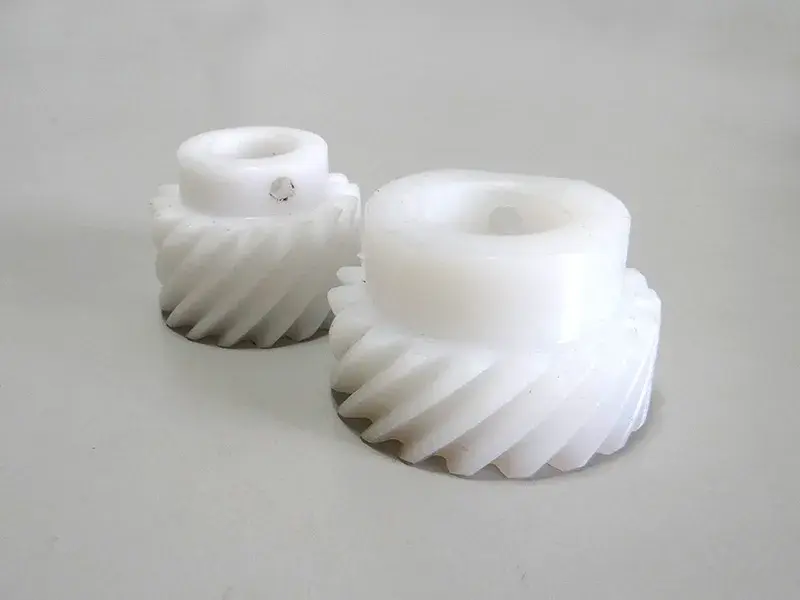

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Литая пластиковая косозубая передача — угол наклона винтовой линии, форма зуба и готовое отверстие.

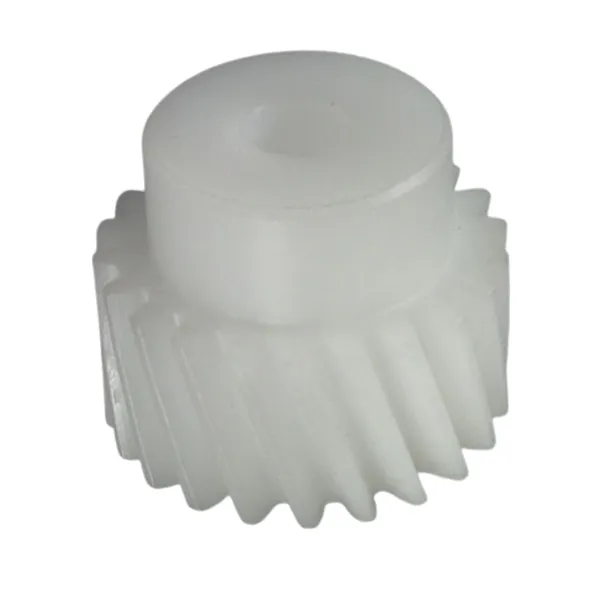

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Стандартная косозубая передача из ПОМ со ступицей и прецизионным отверстием.

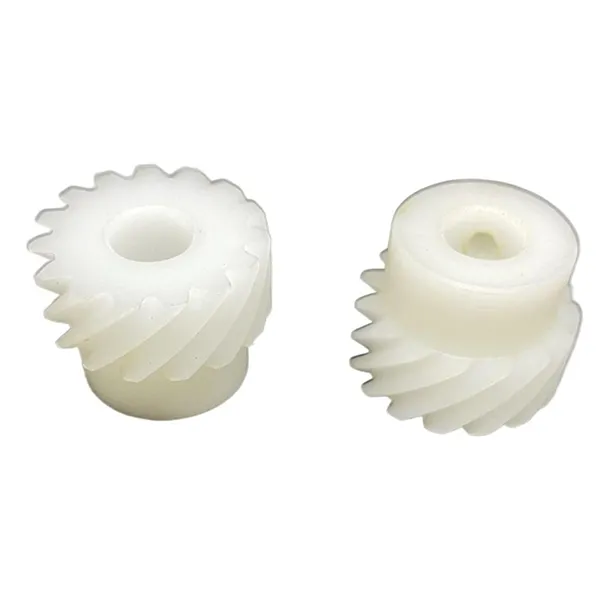

Plastic helical gear set assembled in a small drive application
Пластиковый набор косозубых шестерен собран в небольшой привод.

Ключевые преимущества

  1. 01

    Самосмазывающийся

    ПОМ и нейлон соприкасаются друг с другом или со сталью без масляной или смазочной пленки, поэтому коробка передач, для которой раньше требовалась смазочная камера, уплотнения и интервалы технического обслуживания, может быть построена без технического обслуживания.

  2. 02

    Тихая передача

    Перекрытие спирали винтового зуба включается постепенно, а не при одном ударе, а сам полимер гасит вибрацию — измеренный шум на наших шестернях примерно на 20% ниже, чем у эквивалентных прямозубых передач в том же приложении.

  3. 03

    Меньший возвратно-поступательный вес

    Литой пластик намного легче стали или латуни, что снижает инерцию ведомых частей. Это имеет значение для ручных инструментов, портативных инструментов, небольших механизмов позиционирования и других изделий, чувствительных к весу.

  4. 04

    Коррозия и химическая стойкость

    Конструкционные пластмассы не ржавеют и устойчивы к большинству кислот, щелочей, моющих и чистящих средств, контактирующих с пищевыми продуктами, поэтому шестерни могут работать во влажной, промывной или слегка агрессивной среде, где металлические шестерни требуют покрытия.

  5. 05

    Постоянная формованная геометрия

    Форма зуба исходит из полости пресс-формы, поэтому каждая деталь в партии по существу идентична — никакого смещения из-за износа фрезы, никаких изменений профиля от прохода к проходу и гораздо меньше усилий для проверки.

  6. 06

    Прямая цена с завода

    Инструмент, формовка и проверка происходят под одной крышей, без какой-либо торговой наценки между ними. Цена за единицу определяется этапом оснастки, а не средним слоем.

Как косозубая передача передает крутящий момент

Зубья прямозубой шестерни одновременно встречаются с сопряженными зубьями. Зубья винтовой шестерни расположены под углом к ​​оси, поэтому контакт начинается на одном конце зуба и переходит на другой, как застегивается молния. Таким образом, нагрузка нарастает постепенно, а не возникает в виде удара, что является основной причиной того, что винтовая пара работает более плавно и тихо, чем прямозубая пара, при той же скорости и нагрузке.

Второй эффект — распределение нагрузки. Поскольку в любой момент по этой диагональной линии соприкасаются несколько зубьев, сила, необходимая для передачи заданного крутящего момента, распределяется по большей площади боковой поверхности зуба, поэтому локальное контактное давление ниже и поверхностный износ происходит медленнее. Один пластиковый зуб, несущий всю нагрузку, деформируется; набор зубов не разделяет его - именно поэтому спиральная геометрия подходит для относительно мягких материалов, таких как ПОМ и нейлон.

Спиральные зубья также создают осевую осевую нагрузку вдоль вала, поэтому подшипники или упорные шайбы на валу должны выдерживать ее. Это единственный конструктивный момент, который стоит проверить, прежде чем выбирать косозубую шестерню вместо прямозубой: перекрытие зубьев обеспечивает бесшумность и распределение нагрузки, но передает дополнительную осевую нагрузку на остальную часть узла.

Приложения

  • Маленькие мотор-редукторыСтадии тихого сокращения
  • Медицинское и лабораторное оборудованиеЧистые приводы без смазки.
  • Оборудование для продуктов питания и напитковМоющиеся, химически стойкие детали
  • Офисная и бытовая техникаМалошумное срабатывание и таймеры
  • Автомобильные аксессуарыЗеркала, сиденья, замки, небольшие актуаторы
  • Приборостроение и робототехникаЛегкие, малоинерционные приводы позиционирования
  • Торговые и раздаточные автоматыСамосмазывающиеся механизмы с длительным сроком службы
  • Насосы и клапаныНержавеющая внутренняя шестерня

Если вашего приложения нет в списке, отправьте чертеж или образец детали. В большинстве случаев по модулю, отверстию и углу спирали мы можем подтвердить, подходит ли стандартный инструмент или необходима новая форма.

Часто задаваемые вопросы для покупателей

  • Эти шестерни отлиты или изготовлены из пластикового стержня?Они отлиты под давлением с использованием стальной оснастки, что позволяет сохранить идентичную геометрию зубьев во всей партии и снизить себестоимость единицы продукции. Обработанные пластиковые шестерни доступны для прототипов и очень небольших партий.
  • Какой максимальный крутящий момент может выдерживать пластиковая косозубая передача?Это зависит от модуля, ширины грани, количества зубьев и марки материала, поэтому мы не публикуем ни одной цифры. Отправьте крутящий момент, скорость и рабочий цикл, и мы порекомендуем модуль и материал или сообщим вам, нужна ли вместо этого металлическая шестерня.
  • Нужно ли смазывать шестерню?Нет, при обычной работе. ПОМ и нейлон являются самосмазывающимися. При непрерывной работе на высоких скоростях или при высоких нагрузках небольшое количество совместимой смазки может продлить срок службы, и мы сообщим об этом на этапе предложения, если это потребуется для ваших задач.
  • Какие допуски вы можете соблюдать по форме отверстия и зуба?Литые детали удерживают более широкую полосу, чем разрезанные шестерни. Сообщите нам межосевое расстояние и допуск на люфт, необходимые для вашей сборки, и мы подтвердим, может ли инструмент соответствовать этим требованиям, или назовем обработанную деталь, если это не так.
  • Какова стоимость оснастки и время изготовления индивидуального механизма?Стоимость оснастки зависит от модуля, количества гнезд и размера шестерни; более крупные модули и инструменты с несколькими полостями стоят дороже. После утверждения чертежа мы подтверждаем время выполнения инструмента и график образцов вместе с предложением, обычно в течение 24 часов с момента получения чертежа.
  • Можете ли вы сравнить образец детали, которую мы уже используем?Да. Отправьте образец или чертеж с размерами — модуль, количество зубьев, угол спирали, отверстие, ширину торца и материал. Мы подтвердим, соответствует ли он существующему инструменту или требует новой формы, и сделаем ценовое предложение в любом случае.

Сопутствующие продукты и дополнительная литература

Запросить предложение по пластиковой косозубой передаче

Отправьте чертеж или данные образца — модуль, количество зубьев, угол спирали, отверстие, ширину торца, материал и количество. Мы подтверждаем, подходит ли стандартный инструмент или требуется новая форма, и сообщаем цену и время выполнения заказа в течение 24 часов.

Отправить запрос сейчас

* Приведенные значения (снижение шума, температурный диапазон, диапазон модулей и отверстий) относятся к стандартному инструменту и нормальным условиям эксплуатации. Пожалуйста, подтвердите окончательный чертеж и марку материала перед заказом.

Отправить запрос
