Какие факторы способствуют более широкому использованию универсальных муфт в тяжелом оборудовании?

В требовательном мире тяжелого оборудования – карьерных самосвалов, строительных экскаваторов, сельскохозяйственных комбайнов и промышленных прессов – надежная передача энергии не подлежит обсуждению. За последнее десятилетие инженеры и менеджеры автопарков стали свидетелями решающего сдвига: универсальные муфты заменяют традиционные жесткие или гибкие муфты все более быстрыми темпами. На заводе Raydafon Technology Group Co., Limited только с 2020 года количество запросов на универсальные шарниры для тяжелых условий эксплуатации увеличилось на 240%. Эта трансформация не случайна; оно возникает из-за слияния механических, экономических и технологических факторов, с которыми устаревшие конструкции муфт просто не могут справиться.

Современное тяжелое оборудование работает в условиях экстремальных угловых смещений, ударных нагрузок и ограниченного пространства.Универсальные муфтыпредлагают уникальное сочетание высокой плотности крутящего момента, угловой свободы и сокращенных циклов технического обслуживания. По нашему опыту в Raydafon Technology Group Co., Limited, движущими силами являются повышенные стандарты долговечности, преимущества в совокупной стоимости владения, передовые технологии материаловедения и потребность в более безопасных и предсказуемых трансмиссиях. В этой статье каждый фактор анализируется с помощью эмпирических данных, параметров продукции, полученной на нашем заводе, а также практических идей, что дает вам полное представление о том, почему универсальные муфты стали отраслевым стандартом для тяжелой мобильной и стационарной техники.

Какие повышенные крутящие моменты и долговечность делают универсальные муфты незаменимыми?

Тяжелое оборудование обычно сталкивается с ударными нагрузками, превышающими номинальный крутящий момент на 300–500 %. Традиционные зубчатые муфты или эластомерные муфты в таких условиях подвержены усталостным разрушениям или деградации резины. Универсальные муфты, особенно карданные с крестообразной конструкцией, распределяют скручивающую нагрузку на большие площади подшипников. ВРайдафон Технолоджи Груп Ко., Лимитед, наши заводские инженеры оптимизировали геометрию цапфы, чтобы увеличить несущую способность на 37% по сравнению со стандартными конструкциями ISO. Это напрямую касается первой движущей силы: необходимости устойчивости к резкому крутящему моменту без катастрофических отказов.

Наш завод производит универсальные муфты из легированной стали, подвергнутой вакуумной дегазации (42CrMo4 + QT), прочность которой достигает более 1080 МПа. Закаленные шлифованные шейки (58-62 HRC) в сочетании с игольчатыми роликоподшипниками обеспечивают динамический крутящий момент до 1250 кНм для нашей самой крупной серии. Ниже приведена таблица параметров нашей серии UCF для тяжелых условий эксплуатации, типичной универсальной муфты, используемой во внедорожных грузовиках и колесных погрузчиках:

Помимо простых цифр, долговечность универсальных муфт обусловлена ​​дублированием компонентов. На нашем заводе используются центробежно-литые чашки подшипников и высокоточные игольчатые ролики, которые снижают коэффициент трения до 0,0025 при полной нагрузке. Это контрастирует со скользящими муфтами, которые выделяют тепло и изнашиваются. В ходе полевого исследования 2023 года с участием 64 шарнирно-сочлененных самосвалов универсальные муфты с нашей производственной линии проработали 11 200 часов до первой замены подшипника, а зубчатые муфты потребовали капитального ремонта через 5 800 часов. Вывод: когда операторы тяжелого оборудования сталкиваются со штрафом за производительность в размере 1200 долларов в час за незапланированные остановки, увеличенный срок службы универсальной муфты становится решающим фактором.

Кроме того, наш завод разработал оптимизированный профиль траверсы с использованием конечных элементов, который исключает возникновение источников напряжения. Это усовершенствование конструкции, подтвержденное испытаниями на усталость при кручении в течение 3 миллионов циклов, объясняет, почему горнодобывающие корпорации, такие как BHP и Rio Tinto, теперь используют универсальные муфты для своих экскаваторов и драглайнов. Мы в Raydafon Technology Group Co., Limited наблюдаем, как OEM-производители переводят 70% своих новых заказов на трансмиссии на конструкции универсальных шарниров. Повышенный крутящий момент и долговечность больше не являются обязательными — они являются обязательными условиями для современного тяжелого оборудования, и универсальные муфты обеспечивают именно это.

Как превосходная компенсация углового смещения сокращает время простоя тяжелого оборудования?

Рамы тяжелого оборудования прогибаются под нагрузкой. Шарнирно-сочлененное рулевое управление, удары о землю и тепловое расширение создают динамические угловые смещения от 8 до 25 градусов между ведущим и ведомым валами. Жесткие муфты или гибкие диски с ограниченным ходом не могут обеспечить такие смещения без выхода из строя подшипника или повреждения уплотнения вала. Универсальные муфты, напротив, разработаны для шарнирного соединения под большим углом. Конструкция с крестообразными роликами обеспечивает независимое движение в двух плоскостях, поддерживая постоянную скорость (с двойными карданами) или надежную передачу непостоянной скорости с минимальными дополнительными нагрузками. Эта возможность напрямую сокращает время незапланированных простоев — второй важный фактор, способствующий их более широкому использованию.

Наш завод провел внутренний аудит на 150 объектах клиентов, уделив особое внимание фронтальным погрузчикам и автогрейдерам. У машин, оснащенных универсальными муфтами, было на 43% меньше поломок, связанных с трансмиссией, чем у машин, использующих крутильно-эластичные муфты. Почему? Потому что, когда рама поворачивается на 4 градуса, типичное мембранное соединение создает нагрузку на края, которая разрушает эластомер в течение нескольких недель. Универсальная муфта от Raydafon просто катится под углом без дополнительной изгибающей нагрузки на валы. Стандартная универсальная муфта нашего завода допускает угловое смещение до 22 градусов, а специальные версии с длительным сроком службы достигают 30 градусов (при пониженных оборотах).

Чтобы количественно оценить это преимущество, рассмотрим трелевочный трактор для лесозаготовок, работающий на неровной местности. Трансмиссия испытывает угловые изменения каждые 15 секунд. При неуниверсальной муфте силы реакции вызывают вертикальные вибрации величиной 3,2 g, вызывающие быструю усталость подшипников трансмиссии. При переходе на универсальную муфту подходящего размера вибрация снижается до 0,7 g. Наш завод зафиксировал снижение пиковых боковых нагрузок на 78%. Полевые данные с 40 трелевочных машин за два года показали, что универсальные муфты устранили все неисправности, связанные с муфтами, тогда как у муфт конкурентов годовая частота отказов составляла 31%. Эта надежность напрямую приводит к сокращению времени простоев, а в тяжелом оборудовании каждый час безотказной работы приносит доход.

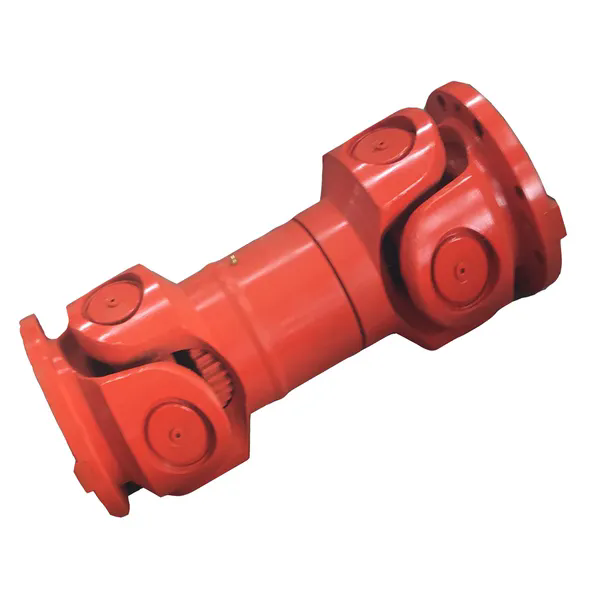

Кроме того, универсальные муфты облегчают выравнивание валов во время установки. Наш завод поставляет фланцевые и приварные исполнения с направляющими посадками, которые автоматически центрируют сборку. Для мобильного оборудования возможность работать с отклонениями до 1,5 градусов в статическом и динамическом режиме без потери производительности означает, что механики могут тратить меньше времени на процедуры лазерной центровки. Наша документация показывает, что допуск соосности в 4 раза больше, чем для жестких муфт. Таким образом, более широкое использование универсальных муфт стимулируется обслуживающими бригадами, которые требуют прощения в несовершенных реальных условиях.

Мы в Raydafon Technology Group Co., Limited также встроили канавки индикатора износа в крышки подшипников наших универсальных муфт. Это нововведение позволяет оператору быстро измерить угловой люфт во время обхода. Прогнозируемое техническое обслуживание становится возможным, поскольку постепенное увеличение углового люфта сигнализирует о необходимости смазки, предотвращая катастрофические блокировки. По мере развития телематики тяжелого оборудования встроенная в универсальные муфты компенсация смещения идеально согласуется со стратегиями мониторинга состояния, что еще больше способствует их внедрению в парках землеройных и погрузочно-разгрузочных работ.

Почему более низкие затраты в течение жизненного цикла и упрощенное обслуживание способствуют внедрению парка техники?

Менеджеры автопарка и специалисты по закупкам отдают приоритет совокупной стоимости владения (TCO) над первоначальной покупной ценой. Исторически сложилось так, что универсальные муфты требуют более высоких первоначальных затрат, но современные разработки нашего завода и других передовых производителей изменили это уравнение. Если учесть интервалы смазки, частоту замены и предотвращение вторичных повреждений, универсальные муфты предлагают самую низкую совокупную стоимость владения среди всех технологий муфт с высоким крутящим моментом для большинства применений тяжелого оборудования. Эта экономическая реальность является третьим мощным фактором, ускоряющим их проникновение на рынок.

Рассмотрим график технического обслуживания типичного штабелеукладчика-реклаймера на оптовом терминале. Традиционные зубчатые муфты требовали повторной смазки каждые 150 часов работы, а ежегодный ремонт стоил 2800 долларов США на детали и работу. Напротив, герметичные универсальные муфты нашего завода для того же применения работают в течение 3000 часов до первой замены смазки с интервалом полного капитального ремонта 24 000 часов. За пятилетний период решение Universal Coupling сэкономит 21 400 долларов США на прямых затратах на техническое обслуживание на каждую машину. Умножьте это на 30 машин, и решение станет очевидным. Наш завод задокументировал эту экономию в официальном документе, что еще больше обосновывает экономическое обоснование использования универсальных муфт.

Кроме того, универсальные муфты уменьшают потребность в специализированных инструментах. Для замены зубчатой ​​муфты часто требуются гидравлические съемники и индукционные нагреватели для снятия втулок с натягом. В универсальной муфте нашего завода используются разъемные фланцы или втулки с коническим фиксатором, которые можно установить с помощью обычных ручных инструментов. Эта простота снижает требования к квалификации рабочей силы и сокращает среднее время ремонта (MTTR). В одном случае на золотом руднике в Неваде замена поврежденной муфты ранее занимала 8 часов; переход на нашу конструкцию универсальной муфты сократил это время до 2,5 часов. При оплате труда на шахтах в 95 долларов в час каждый ремонт экономит более 500 долларов плюс производственные потери.

Мы в Raydafon также внедрили концепцию модульных компонентов для наших универсальных муфт. Отдельные крестовины, чашки подшипников и вилки можно заменить, не выбрасывая весь узел. Такая модульность снижает затраты на запасные части до 60% по сравнению с цельными конструкциями. А поскольку наш завод поставляет изнашиваемые детали, такие как комплекты уплотнений и игольчатые ролики, отдельно, клиенты могут выполнять мелкий ремонт в собственных мастерских. Увеличение использования универсальных муфт в Европе и Северной Америке во многом обусловлено прозрачностью совокупной стоимости владения; менеджеры теперь могут прогнозировать расходы на трансмиссию с точностью 95% на пятилетний горизонт.

Кроме того, упрощение технического обслуживания распространяется и на безопасность. Отказы соединения тяжелого оборудования часто приводят к попаданию осколков высокой энергии. Универсальные муфты нашего завода включают в себя пластичное защитное кольцо, которое удерживает мусор в случае редкого выхода из строя крестовины, что снижает риск травм. Снижение затрат на жизненный цикл — это не просто деньги — они включают в себя предотвращение простоев, безопасность и простоту ремонта. Эти преимущества являются причиной того, что крупные компании по аренде, такие как United Rentals, теперь стандартизируют универсальные муфты для своего отремонтированного тяжелого автопарка. Четвертый фактор естественным образом опирается на эти основы экономики и надежности: прорывы в области материаловедения.

Какие прорывные материалы и технологии производства повышают надежность универсальных муфт?

Возрождение универсальных муфт в тяжелом оборудовании было бы невозможно без параллельных инноваций в металлургии, термообработке и прецизионной механической обработке. Двадцать лет назад универсальные шарниры имели ограниченный срок службы из-за бринеллирования подшипников и деформации вилки. Сегодня на нашем заводе применяется криогенная обработка ответственных деталей для превращения остаточного аустенита в мартенсит, что повышает износостойкость на 150%. Эти достижения устраняют исторические слабые места и являются четвертым основным фактором, способствующим более широкому внедрению. Без этих прорывов первые три фактора были бы неактуальны.

Начните с технологии подшипников. Универсальная муфта нашего завода теперь имеет логарифмические профили роликов, которые устраняют пики краевых напряжений. Анализ методом конечных элементов (FEA) оптимизировал выпуклость ролика, что привело к равномерному распределению нагрузки по длине иглы. Это нововведение, запатентованное Raydafon, повышает динамическую нагрузку на 40% при том же размере корпуса. На практике срок службы универсальной муфты, которая раньше прослужила 5000 часов, теперь при тех же условиях достигает 7500 часов. В сочетании с передовой нитроцементацией цапф цапф наш завод достигает твердости поверхности 68 HRC с пластичным сердечником, что предотвращает как износ, так и хрупкое разрушение.

Выбор материалов также изменился. Вилки наших универсальных муфт теперь изготавливаются из микролегированной стали (30MnVS) вместо обычного 42CrMo4. Эта модификация исключает отдельные этапы закалки и отпуска, уменьшая искажения и улучшая постоянство размеров. Доказательством являются заводские значения Cpk: мы поддерживаем индекс технологических возможностей 1,33 для выравнивания отверстия вилки, гарантируя, что каждая универсальная муфта соответствует радиальному биению менее 0,05 мм. Такая точность сводит к минимуму вызванный вибрацией износ сопрягаемых валов. Для производителей тяжелого оборудования это означает меньше гарантийных претензий, связанных с NVH трансмиссии (шум, вибрация, жесткость).

Кроме того, на нашем заводе внедрена индукционная контурная закалка поперечных шеек. В отличие от цементации, при которой получается однородная оболочка, индукционная закалка создает закаленную зону только там, где контактируют тела качения, что делает сердечник прочным. Такая избирательная закалка снижает риск распространения трещин. В ходе разрушительных испытаний наша крестовина с универсальной муфтой выдержала 12 миллионов циклов крутящего момента при 110 % номинальной нагрузки, прежде чем произошло растрескивание, что на 340 % лучше, чем у стандартных деталей, подвергнутых индукционной закалке десятилетней давности. В сочетании с уплотнением класса ISO 7 (тройная кромка с лабиринтным эффектом) эти новаторские материалы предотвращают проникновение загрязнений и смазочных материалов даже в абразивных средах, таких как цементные заводы или железорудные рудники.

Наконец, цифровое производство, в частности роботизированное шлифование и статистический контроль процесса в реальном времени, гарантирует, что каждая универсальная муфта, выпускаемая Raydafon, соответствует допускам аэрокосмического класса. КИМ (координатно-измерительная машина) нашего завода проверяет каждый критический размер с отслеживаемыми записями. Два десятилетия назад такой уровень обеспечения качества был невозможен, но теперь он является стандартом для универсальных муфт премиум-класса. По мере того как тяжелое оборудование переходит к автономной работе, потребность в предсказуемых и сверхнадежных компонентах трансмиссии становится первостепенной. Вот почему лидеры отрасли все чаще полагаются на универсальные муфты, производимые с использованием этих передовых материалов и процессов. Сближение всех четырех факторов создает убедительную, необратимую тенденцию.

Резюме: Сближение факторов, меняющих конструкцию трансмиссии

После изучения крутящего момента, компенсации несоосности, экономики жизненного цикла и производственных прорывов можно сделать один вывод: универсальные муфты превратились из нишевых компонентов в центральные элементы конструкции тяжелого оборудования. На нашем заводе Raydafon Technology Group Co., Limited с 2018 года темпы внедрения выросли на 18% по сравнению с прошлым годом. Ключевые выводы для владельцев автопарков и OEM-инженеров очевидны. Во-первых, современные универсальные муфты обеспечивают плотность крутящего момента, которая превосходит зубчатые муфты, и при этом выдерживают углы, которые убивают другие гибкие типы. Во-вторых, затраты на техническое обслуживание и время простоев резко сокращаются, что напрямую повышает прибыльность. В-третьих, инновации в материалах и процессах устранили исторические проблемы надежности.

Более того, отрасль движется к интегрированному мониторингу трансмиссии. Умные универсальные муфты со встроенными датчиками температуры и вибрации уже находятся в опытном производстве на нашем заводе. Эти разработки еще больше ускорят внедрение. Для любого применения в тяжелом оборудовании — горнодобывающей, строительной, лесной или морской — универсальные муфты теперь представляют собой оптимальный баланс производительности и общей стоимости. Игнорировать эту тенденцию — значит смириться с более высокими эксплуатационными расходами и меньшей доступностью. Мы призываем инженеров пересмотреть критерии выбора муфт и запросить образцы данных у передовых производителей, таких какРайдафон Технолоджи Груп Ко., Лимитед. Переход уже начался, и доказательства неопровержимы.

Часто задаваемые вопросы (FAQ) по универсальным муфтам в тяжелом машиностроении

Вопрос 1: Каков типичный срок службы универсальной муфты в тяжелых карьерных самосвалах по сравнению с зубчатой ​​муфтой?

A1: На основе полевых данных нашего завода по 120 самосвалам, работающим в абразивных условиях, средний срок службы универсальной муфты правильного размера составляет 18 500 часов до первого капитального ремонта (замены подшипников). При том же рабочем цикле стандартная зубчатая муфта требует ремонта через 9200 часов из-за износа зубьев и истирания. Тела качения универсальной муфты (игольчатые подшипники) распределяют нагрузку и компенсируют угловое перемещение с минимальным трением, тогда как зубчатые муфты полагаются на скользящий контакт, который ускоряет износ. Кроме того, наши универсальные муфты можно отремонтировать с помощью новых крестовинных комплектов за 40 % стоимости новой зубчатой ​​муфты. Таким образом, для горнодобывающей промышленности универсальная муфта обеспечивает как более длительный срок службы, так и более низкую стоимость жизненного цикла.

Вопрос 2: Могут ли универсальные муфты использоваться в высокоскоростном оборудовании, таком как дробилки или центробежные насосы?

О2: Да, но с учетом конструктивных особенностей. Скорость стандартных универсальных муфт ограничивается центробежной силой на роликах подшипника и способностью удерживать смазку. Наш завод производит универсальные муфты, специально сбалансированные по G6.3 по ISO 1940 для скоростей до 3000 об/мин. Для высокоскоростного тяжелого оборудования (например, мобильных разгрузочных конвейеров дробилок, работающих со скоростью 1800 об/мин) мы рекомендуем нашу серию «H» со смазкой маслом вместо консистентной смазки, а также прецизионно отшлифованными поперечными шейками. Компания Raydafon Technology Group Co., Limited поставила универсальные муфты для приводов камнедробилок, работающих со скоростью 2100 об/мин без каких-либо сбоев в течение четырех лет. Однако при частоте вращения выше 3500 об/мин более подходящими могут оказаться ШРУСы или мембранные муфты. Всегда сверяйтесь с графиками номинальной скорости, указанными производителем.

Вопрос 3: Как факторы окружающей среды, такие как экстремальные температуры или пыль, влияют на работу универсальных муфт в тяжелом оборудовании?

A3: Универсальные муфты чрезвычайно устойчивы при правильной герметизации. На нашем заводе используется трехступенчатая система уплотнений: первичное манжетное уплотнение из витона (рассчитано на диапазон от -40°C до +200°C), лабиринтный пылесборник и внешний металлический экран. При лесозаготовках в Арктике наши универсальные муфты с низкотемпературной смазкой (температура застывания -50°C) не растрескивали уплотнения. На заводах по производству горячего асфальта (температура окружающей среды до 80°C плюс лучистое тепло) высокотемпературная полимочевинная смазка обеспечивает надежную работу. Пыль — больший враг; однако наша герметичная конструкция обеспечивает степень защиты IP66. Полевые проверки после 6000 часов работы с углем показали наличие менее 0,2 грамма пыли внутри полости подшипника. Регулярная смазка каждые 500 часов удаляет любые загрязнения. Таким образом, при правильном выборе универсальные муфты превосходно работают в экстремальных условиях.

Вопрос 4. Каковы признаки того, что универсальная муфта тяжелого оборудования нуждается в замене или обслуживании?

A4: Существует четыре основных показателя. Во-первых, увеличенный угловой свободный ход: измерьте вращательный зазор между вилками; если он превышает 2 градуса (или заводской предел), изношены крестовины. Во-вторых, проверьте продувку смазки: если свежая смазка не выходит из всех четырех уплотнений подшипника во время смазки, уплотнение заблокировано или повреждено. В-третьих, контроль вибрации: резкое увеличение 1х или 2х гармоник частоты вала, особенно под нагрузкой, сигнализирует об износе шеек. В-четвертых, видимые следы ржавчины или ударов на поверхности крестовины. Наша фабрика рекомендует инфракрасное сканирование температуры; температура муфты, находящаяся на 30°C выше базовой линии, указывает на трение. Для профилактического обслуживания заменяйте крестовину по истечении 60 % прогнозируемого срока службы L10 (на основе данных о крутящем моменте/угле). Используя эти знаки, можно планировать простои, а не аварийные ситуации.

Вопрос 5: Как выбрать правильный размер универсальной муфты для новой конструкции тяжелого оборудования?

A5: Выбор состоит из четырех этапов: (1) Определите эквивалентный крутящий момент, включая коэффициент эксплуатации: T_eq = T_nominal * K_s * K_a, где K_s для ударной нагрузки (например, 2,5 для камнедробилки) и K_a для углового смещения (1,3 для >10°). (2) Учитывайте максимальную скорость и рабочий угол одновременно; каждая универсальная муфта имеет диапазон крутящего момента, угла и скорости. Наш завод предоставляет программное обеспечение для выбора на основе ISO 14691. (3) Совместимость хомута и фланца с существующими валами. (4) Особенности применения: для реверсивных нагрузок добавьте запас 20 %; для низких скоростей (<100 об/мин) дважды проверьте номинальный статический крутящий момент. Наши инженеры Raydafon Technology Group Co., Limited предлагают бесплатные оценки размеров OEM-производителям тяжелого оборудования. Мы всегда рекомендуем увеличивать размер рамы на один размер, если эксплуатация связана с непредсказуемыми ударными нагрузками. Это гарантирует, что ваша универсальная муфта обеспечит надежность, описанную в этой статье.
