Вал отбора мощности для рулонных пресс-подборщиков Case IH
  • Вал отбора мощности для рулонных пресс-подборщиков Case IHВал отбора мощности для рулонных пресс-подборщиков Case IH
  • Вал отбора мощности для рулонных пресс-подборщиков Case IHВал отбора мощности для рулонных пресс-подборщиков Case IH

Вал отбора мощности для рулонных пресс-подборщиков Case IH

Вал отбора мощности для рулонных пресс-подборщиков Case IH — охватывает модели RB444, RB454, RB455A, RB464, RB554 и RB564, а также варианты RB454 Silage и RB454 Rotor Cutter. Трансмиссии постоянной скорости CAT4 и CAT5 с фрикционной муфтой; входной шлиц 1,375-6 или 1,375-21 в зависимости от трактора; Требуемая мощность 40–100 л.с. (30–75 кВт). Ориентировочный крутящий момент сцепления от 1000 Н·м (CAT3/S4) до 1800 Н·м (CAT4/S6). Отправьте модель вашего пресс-подборщика и шлицы ВОМ трактора — мы подтвердим категорию трансмиссии, крутящий момент сцепления и длину вала и вернем заводскую цену в течение 24 часов.

Замена OEM · Серия Case IH RB

Вал отбора мощности для рулонных пресс-подборщиков Case IH — приводы постоянной скорости CAT4 и CAT5, шлицы 1.375-6/1.375-21

Вал отбора мощности рулонного пресс-подборщика выходит из строя по одной из двух причин: карданный шарнир не может выдержать угол поворота на разворотная полоса, или сцепление не проскальзывает с нужным крутящим моментом, и вместо этого амортизатор принимает на себя коробку передач. Эта страница указаны размеры валов, требуемая мощность и номера деталей муфт для Case IH RB444, RB454, RB455A, RB464, RB554. и пресс-подборщики RB564, поэтому вы можете подобрать сменный вал к модели пресс-подборщика, на которой вы фактически работаете.

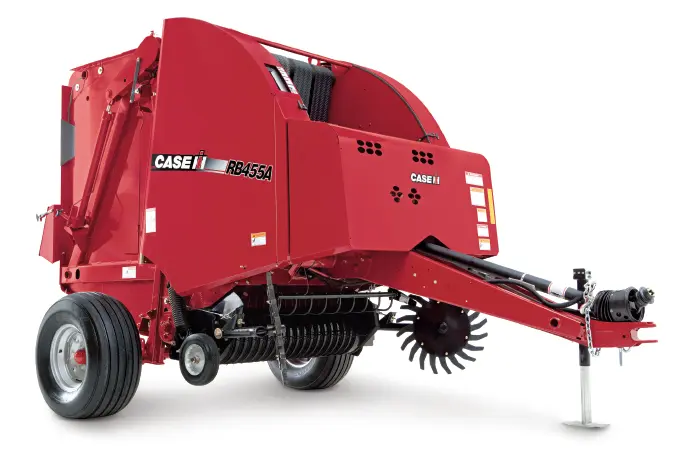

Охваченные модели пресс-подборщиков

6 базовых моделей РБ444, RB454, RB455A, RB464, RB554, RB564 — плюс варианты RB454 Silage и RB454 Rotor Cutter.

Размеры трансмиссии

КАТ4/КАТ5 Трансмиссия постоянной скорости с фрикционной муфтой. Входной шлиц 1.375-6 или 1.375-21 в зависимости от трактора.

Требование к питанию

40–100 л.с. От 30 кВт на RB444 до 75 кВт на роторном фрезерном станке RB454. Полная разбивка в таблице ниже.

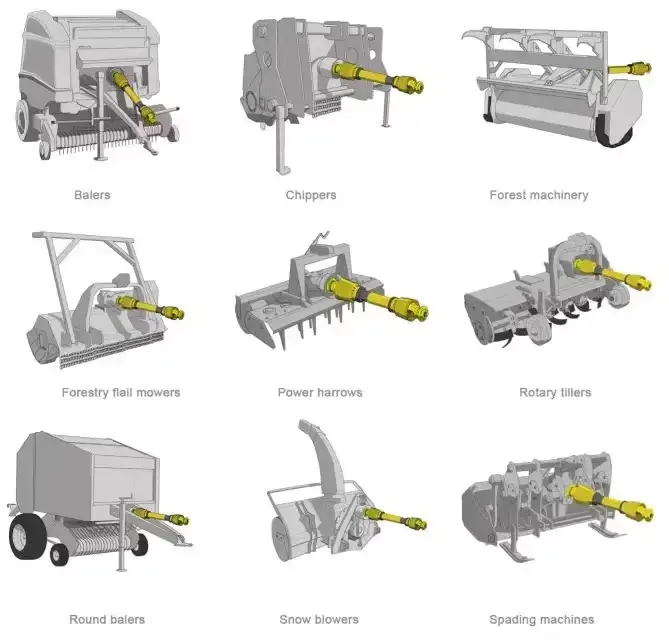

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

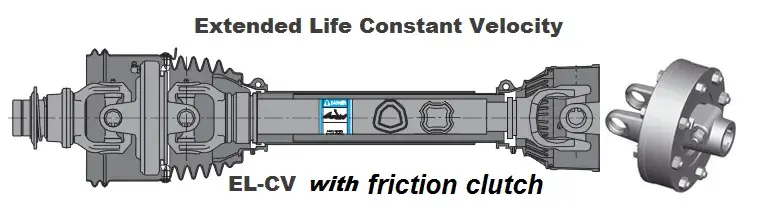

ВОМ в сборе — ШРУС, фрикцион и входная вилка 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Конец сцепления и шлицевая деталь — быстроразъемная вилка и подшипник щита.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Варианты входной вилки — шлицы 1.375-6 и 1.375-21, соответствующие втулке ВОМ трактора.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Фрикционная муфта и конструкция со срезным болтом — точка проскальзывания защищает редуктор пресс-подборщика.

Таблица моделей — Размер вала отбора мощности и требуемая мощность пресс-подборщика

Модели рулонных пресс-подборщиков Case IH — размер вала и требуемая мощность ВОМ
Модель пресс-подборщика Размер вала отбора мощности Требуемая мощность отбора мощности, л.с. (кВт)
РБ444 КАТ4 40 (30)
РБ454 КАТ4 60 (45)
РБ454 Силос КАТ4 65 (48)
Роторный резак РБ454 КАТ5 100 (75)
РБ455А КАТ4 40 (30)
РБ464 КАТ5 70 (52)
РБ554 КАТ5 70 (52)
РБ564 КАТ5 80 (60)

Case IH требует использования приводов постоянной скорости CAT4 или CAT5 в зависимости от модели с фрикционной муфтой. Роторный резак RB454 — единственный вариант в этом диапазоне, для которого требуется CAT5 с входной мощностью 100 л.с. (75 кВт) — если ваш трактор ниже этого значения, подтвердите конструкцию пресс-подборщика перед заказом.

Constant velocity PTO shaft part number reference for Case IH round balers

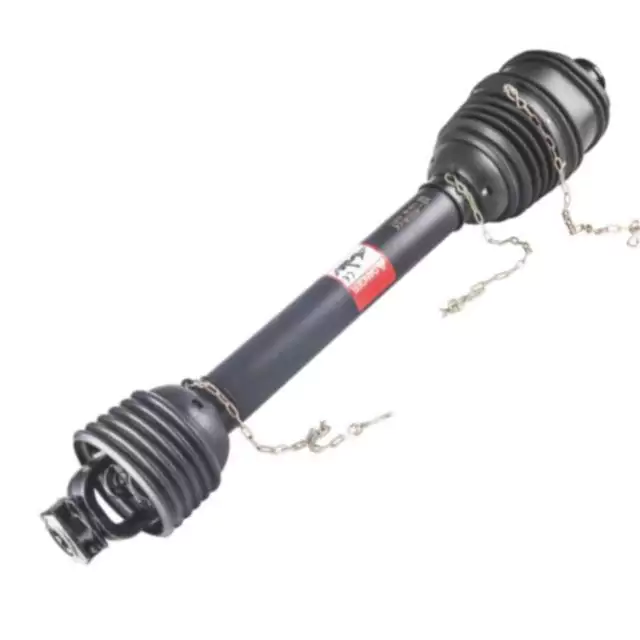

Обозначение механизма отбора мощности с постоянной скоростью — базовые номера деталей от CAT3 до CAT5, 540 и 1000 об/мин.
PTO shaft installed on a round baler in field operation

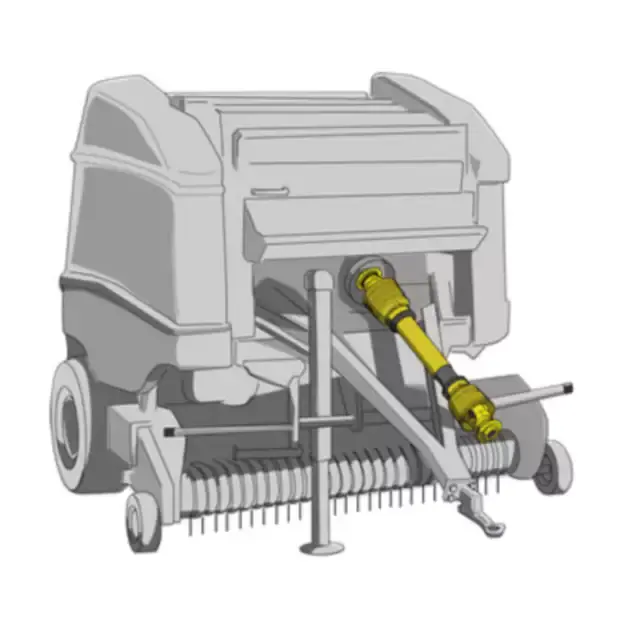

Монтаж на месте — угол вала и зазор щита на входе в пресс-подборщик.

Номера деталей механизма отбора мощности постоянной скорости и сцепления

ВОМ постоянной скорости — базовые номера деталей по категориям и шлицам трактора
ВОМ CV Трактор Сплайн Базовый номер детали
КАТ3/540 1.375-6 71R4121UCW07000
КАТ4/540 1.375-6 71R6121UCW07000
КАТ4/1000 1.375-21 71R6121UCW08000
КАТ5/540 1.375-6 71R8121UCW07000
КАТ5/1000 1.375-21 71R8121UCW08000
Фрикционы FT для шлицевого входа 1.375-6
Универсальный размер Крутящий момент (Н·м) Номер детали
КАТ3/С4 1000 6QE344901R
КАТ3/С4 1000 635Е41203Р
КАТ4/С6 1800 663Х53403Р
КАТ5/С8 1450 6LM453003R

Приведенные выше номера деталей являются ориентирами для подбора вала к комбинации пресс-подборщика и трактора. Если ваш В пресс-подборщике используется другая половина навесного оборудования или заглушка трактора имеет шлицы 1.750-20, пришлите модель, и мы подтвердите правильную комбинацию. Чем ширеВал отбора мощности для рулонных пресс-подборщиковАссортимент также охватывает пресс-подборщики других марок.

От чего зависит, подойдет ли вал и прослужит ли он

  1. Сопоставьте категорию трансмиссии с моделью пресс-подборщика.

    CAT4 и CAT5 не являются взаимозаменяемыми в этом диапазоне. RB444, RB454 и RB455A работают под управлением CAT4; РБ464, RB554 и RB564 работают под управлением CAT5; Роторный резак RB454 также требует CAT5. Установка вала CAT4 на пресс-подборщик, который требования CAT5 приводят к недооценке шарнира на углу разворотной полосы, где происходит большинство преждевременных поломок. начать.

  2. Подберите входной шлиец к трактору, а не к пресс-подборщику.

    Сторона пресс-подборщика фиксируется на орудии, а сторона трактора зависит от используемого трактора. 1.375-6 — обычный стаб на 540 об/мин; 1,375-21 — стаб на 1000 об/мин; 1.750-20 появляется на большей мощности тракторы. Отправка модели трактора и фотографии-заглушки механизма отбора мощности — это самый быстрый способ подтвердить, какая вилка подходит. Если вы также обновляете привод агрегата, см.ВОМкатегория для всего спектра.

  3. Установите фрикцион на пресс-подборщик, а не на трактор.

    Фрикционная муфта предназначена для пробуксовки до того, как коробка передач пресс-подборщика примет ударную нагрузку. Сцепление установлено слишком высоко. передаст удар прямо в коробку передач; установлен слишком низко, он проскальзывает при нормальном прессовании. ФТ В приведенной выше таблице сцепления указан эталонный крутящий момент для универсального размера — 1000 Н·м для CAT3/S4, 1800 Н·м для CAT4/S6 и 1450 Н·м для CAT5/S8.

  4. Проверьте угол вала и зазор щита на разворотной полосе.

    Шарнир равных угловых скоростей допускает больший угол поворота, чем стандартный универсальный шарнир, но щиток все еще требуется разрешение при полной блокировке. Если вал достигает нижнего предела или щиток касается дышла в разворот, шарнир рано выйдет из строя независимо от номинала. На изображении выше показан целевой угол на вход пресс-подборщика. Для пресс-подборщиков других производителейВал отбора мощности рулонных пресс-подборщиков Kroneна странице перечислены эквивалентные контрольные точки.

Отправьте модель пресс-подборщика и шлицы ВОМ трактора

Сообщите нам модель пресс-подборщика (от RB444 до RB564) и муфту ВОМ трактора (1.375-6, 1.375-21 или 1.750-20). Мы будем подтвердите категорию трансмиссии, крутящий момент сцепления и длину вала и верните заводское предложение — обычно в течение 24 часов. Доступны нестандартные длины и конфигурации экранов. Если в вашем орудии используется нестандартная коробка передач,сельскохозяйственный редуктордиапазон также может иметь значение.
