В чем разница между гидравлическими цилиндрами харвестера одностороннего и двустороннего действия?

В сельскохозяйственной технике, особенно в уборочной технике, гидравлический цилиндр является фундаментальным компонентом. Он преобразует давление гидравлической жидкости в линейную силу и движение, позволяя управлять различными функциями, от подъема узлов жатки до регулировки положения мотовила. Среди наиболее распространенных типов гидроцилиндров, используемых в комбайнах, являются цилиндры одностороннего и двустороннего действия. Выбор между этими двумя типами не является произвольным; это критическое инженерное решение, которое влияет на производительность, эффективность и стоимость машины.

Принципиальная разница между односторонним и двусторонним действием.Гидравлический цилиндр комбайназаключается в том, как гидравлическая жидкость применяется для создания движения. Цилиндр одностороннего действия использует гидравлическое давление для выдвижения поршня в одном направлении, при этом обратный ход осуществляется под действием внешней силы, обычно силы тяжести или пружины. Цилиндр двойного действия использует гидравлическое давление для выдвижения и втягивания поршня, обеспечивая движение в обоих направлениях. Это основное различие приводит к различиям в конструкции, применении и характеристиках производительности. В данной статье представлен систематический технический анализ обоих типов цилиндров, рассмотрены принципы их работы, конструкция, области применения и критерии выбора. Цель состоит в том, чтобы дать инженерам, техническим специалистам и специалистам по закупкам четкое понимание преимуществ и ограничений каждого типа.

Оглавление

• 1. Принципы работы: как работают цилиндры одностороннего и двустороннего действия.
• 2. Конструкция и различия в компонентах
• 3. Особенности применения в харвестерных системах
• 4. Характеристики производительности и управления
• 5. Критерии выбора: какой тип цилиндра выбрать?
• 6. Часто задаваемые вопросы (FAQ)
• 7. Заключение

1. Принципы работы: как работают цилиндры одностороннего и двустороннего действия.

Гидравлический цилиндр — это механический привод, который преобразует гидравлическую энергию (давление жидкости) в механическую энергию (линейную силу и движение). Основной принцип заключается в подаче гидравлической жидкости под давлением на поршень внутри цилиндра. Давление действует на область поршня, создавая силу, которая перемещает поршень и прикрепленный к нему шток. Направление движения определяется тем, с какой стороны поршня подается жидкость. Гидравлические цилиндры комбайна одностороннего и двойного действия существенно различаются по способу подачи жидкости для управления движением.

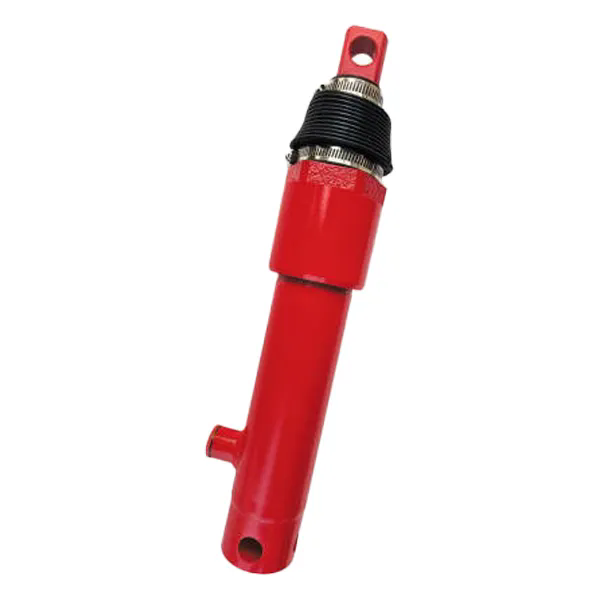

Цилиндр одностороннего действия:Цилиндр одностороннего действия имеет одно отверстие для гидравлической жидкости. Жидкость подается только на одну сторону поршня (обычно на нижнюю сторону). Давление толкает поршень и шток в одном направлении, расширяя цилиндр. Обратный ход (втягивание поршня) достигается за счет внешней силы. Наиболее распространенными внешними силами являются сила тяжести (вес груза, тянущего поршень назад) или механическая пружина. Цилиндры одностороннего действия просты по конструкции и используются в тех случаях, когда возвратную силу обеспечивает сама нагрузка. В харвестере гидравлический цилиндр одностороннего действия может использоваться для таких задач, как подъем тяжелого компонента, где вес компонента обеспечивает возвратную силу при сбросе гидравлического давления.

Цилиндр двойного действия:Цилиндр двойного действия имеет два порта, по одному на каждой стороне поршня. Гидравлическая жидкость может подаваться в любой порт для создания движения в любом направлении. Чтобы выдвинуть цилиндр, жидкость подается в нижний порт, толкая поршень вверх. Чтобы втянуть цилиндр, жидкость подается в верхний порт, толкая поршень вниз. Это обеспечивает мощное движение в обоих направлениях. Сила, создаваемая в каждом направлении, не обязательно одинакова, поскольку эффективная площадь поршня различна с двух сторон (сторона штока имеет меньшую эффективную площадь из-за поперечного сечения штока). Цилиндры двойного действия обеспечивают более точное управление и используются там, где требуется усилие в обоих направлениях. В харвестере гидравлический цилиндр харвестера двойного действия используется для таких функций, как управление высотой мотовила, наклон жатки или регулировка положения режущего аппарата, где требуется принудительное движение в обоих направлениях.

В следующей таблице представлено параллельное сравнение принципов работы.

ВРайдафон Технолоджи Груп Ко., ЛимитедМы производим гидравлические цилиндры комбайна как одностороннего, так и двойного действия для удовлетворения разнообразных потребностей сельскохозяйственного сектора. Наша команда инженеров может предоставить экспертные рекомендации по выбору подходящего типа цилиндра для конкретного применения.

2. Конструкция и различия в компонентах

Конструкция гидравлических цилиндров харвестера одностороннего и двустороннего действия отражает различия в принципах их работы. Основные компоненты обоих типов цилиндров схожи: корпус цилиндра, поршень, шток, уплотнения и торцевые крышки. Однако имеются существенные различия в деталях конструкции, влияющие на их работоспособность и надежность. Основные различия заключаются в поршне и системе уплотнений поршня.

Поршень:В цилиндре одностороннего действия поршень обычно представляет собой простой дискообразный компонент, прикрепленный к штоку. Поршень используется для передачи усилия от гидравлической жидкости на шток. В цилиндре двойного действия поршень является более сложной деталью. Он оснащен уплотнениями с обеих сторон для предотвращения утечки жидкости между двумя камерами. Поршень должен выдерживать давление с обеих сторон, что требует прочной конструкции. Поршень в цилиндре двойного действия часто включает в себя направляющее кольцо (или компенсационное кольцо) для поддержания соосности и предотвращения контакта металла с металлом между поршнем и отверстием цилиндра.

Уплотнения:Система уплотнений имеет решающее значение для работы любого гидравлического цилиндра. В цилиндре одностороннего действия основным требованием к уплотнению является предотвращение утечки жидкости со стороны поршня, находящейся под давлением. В цилиндре двойного действия уплотнения необходимы с обеих сторон поршня для предотвращения утечек между двумя камерами. Это более строгое требование к уплотнению, поскольку для него требуется уплотнение, способное выдерживать давление с обоих направлений. Поршневое уплотнение в цилиндре двойного действия часто представляет собой уплотнение двойного действия, например U-образное уплотнение или полиуретановое уплотнение.

Уплотнения штока:Оба типа цилиндров имеют уплотнения штока для предотвращения утечки жидкости вдоль штока. Однако уплотнение штока в цилиндре двустороннего действия также должно выдерживать более высокое давление, которое может возникнуть на штоковой стороне поршня. Это может потребовать более прочной конструкции уплотнения штока.

Амортизация:Цилиндры двойного действия часто оснащены амортизирующими элементами в конце хода для снижения ударной силы и шума. Это особенно важно в тех случаях, когда цилиндр перемещает тяжелые грузы на высоких скоростях. Амортизация менее распространена в цилиндрах одностороннего действия, поскольку обратный ход обычно контролируется внешней силой.

В следующей таблице представлено сравнение конструктивных особенностей гидравлических цилиндров харвестера одностороннего и двустороннего действия.

Компания Raydafon Technology Group Co., Limited производит гидравлические цилиндры харвестера, используя высококачественные материалы и точные производственные процессы. Наши цилиндры разработаны с учетом жестких требований сельскохозяйственного применения и обеспечивают надежную и длительную работу.

3. Особенности применения в харвестерных системах

Выбор между гидравлическим цилиндром харвестера одностороннего и двойного действия во многом зависит от конкретного применения харвестера. Каждый тип цилиндра подходит для выполнения определенных функций в зависимости от требуемого движения, профиля силы и требований к управлению. Гидравлический цилиндр харвестера используется для выполнения широкого спектра функций машины: от подъема тяжелых компонентов до управления сложными движениями.

Применение цилиндров одностороннего действия:Цилиндры одностороннего действия обычно используются в тех случаях, когда нагрузка может обеспечить возвратную силу. В харвестере это часто включает в себя подъемные операции, при которых вес компонента обеспечивает возвратную силу. Например, цилиндр одностороннего действия можно использовать для подъема жатки (режущего аппарата) зерноуборочного комбайна. При приложении гидравлического давления цилиндр выдвигается, поднимая жатку. Когда давление сбрасывается, вес коллектора толкает цилиндр обратно вниз. Аналогичным образом, цилиндры одностороннего действия используются для регулировки высоты мотовила на некоторых комбайнах, где вес мотовила обеспечивает возвратную силу.

Применение цилиндров двойного действия:Цилиндры двойного действия используются в приложениях, требующих принудительного движения в обоих направлениях. В комбайне это включает в себя такие функции, как управление углом наклона жатки, регулировка положения мотовила и управление разгрузочным шнеком. Например, гидравлический цилиндр харвестера двойного действия можно использовать для наклона жатки в соответствии с контуром земли. Цилиндр можно выдвинуть или втянуть для регулировки угла жатки. Аналогичным образом, цилиндр двойного действия часто используется для управления положением разгрузочного шнека, позволяя при необходимости выдвигать или втягивать его. Способность обеспечивать движение в обоих направлениях необходима для точного управления этими функциями.

В таблице ниже представлено краткое описание типичных применений каждого типа цилиндров в харвестере.

Компания Raydafon имеет большой опыт в производстве гидравлических цилиндров харвестеров для широкого спектра применений. Наша команда инженеров может предоставить экспертные рекомендации по выбору типа цилиндра для вашего конкретного применения.

4. Характеристики производительности и управления

Рабочие характеристики и характеристики управления гидравлических цилиндров харвестера одностороннего и двойного действия являются прямым следствием их конструкции и принципов работы. Понимание этих характеристик необходимо для выбора правильного цилиндра для конкретного применения и для интеграции его в общую гидравлическую систему. Основными эксплуатационными характеристиками, которые следует учитывать, являются выходная мощность, контроль скорости и управляемость.

Выходная мощность:Выходная сила гидравлического цилиндра определяется гидравлическим давлением и эффективной площадью поршня. В цилиндре одностороннего действия сила создается только при ходе выдвижения. Сила равна давлению, умноженному на полную площадь поршня. В цилиндре двойного действия сила создается как при ходе выдвижения, так и при втягивании. Усилие на ходе выдвижения такое же, как и для цилиндра одностороннего действия (давление x полная площадь поршня). Усилие на ходе втягивания меньше, поскольку эффективная площадь уменьшается на площадь штока (давление x (площадь поршня - площадь штока)). Эта разница может быть значительной, особенно в цилиндрах с большими штоками.

Контроль скорости:Скорость гидравлического цилиндра контролируется расходом гидравлической жидкости. В цилиндре одностороннего действия скорость контролируется только на ходу выдвижения. Скорость хода втягивания контролируется внешней силой (сила тяжести или пружина). В цилиндре двойного действия скорость можно контролировать как при выдвижении, так и при втягивании, регулируя скорость потока в соответствующем порту. Это обеспечивает более точный контроль над движением цилиндра.

Управляемость:Гидравлический цилиндр харвестера двойного действия обеспечивает более точное управление, чем цилиндр одностороннего действия. Возможность приложения гидравлического давления к обеим сторонам поршня позволяет более точно позиционировать груз. Цилиндр двойного действия также позволяет использовать рекуперативные схемы, которые могут увеличить скорость цилиндра в определенных приложениях. Цилиндры одностороннего действия менее управляемы, поскольку обратный ход зависит от внешней силы.

В следующей таблице приведены эксплуатационные характеристики гидравлических цилиндров харвестера одностороннего и двустороннего действия.

Гидравлические цилиндры харвестера Raydafon разработаны для обеспечения высокой производительности и надежности работы. Мы используем передовые технологии производства, чтобы гарантировать стабильное качество и длительный срок службы.

5. Критерии выбора: какой тип цилиндра выбрать?

Выбор подходящего типа гидравлического цилиндра харвестера (одностороннего или двойного действия) является критически важным инженерным решением, которое влияет на производительность, надежность и стоимость системы. Процесс отбора должен основываться на систематической оценке требований заявки. Следует учитывать следующие критерии:

Требования к силе:Требует ли приложение силы в обоих направлениях? Если требуется только подъемная или толкающая сила, может быть достаточно цилиндра одностороннего действия. Если требуется усилие в обоих направлениях, необходим цилиндр двойного действия. Учитывайте также величину силы, необходимой в каждом направлении. Сила на ходе втягивания цилиндра двойного действия ниже, чем на ходе выдвижения из-за площади штока, что может быть фактором.

Требования к контролю:Насколько точным должно быть управление цилиндром? Если простого управления включением/выключением достаточно, может подойти цилиндр одностороннего действия. Если требуется точное позиционирование, необходим цилиндр двойного действия. Учитывайте также, требует ли приложение, чтобы цилиндр удерживал положение, чего легче достичь с помощью цилиндра двойного действия.

Требования к скорости:Требует ли приложение контролируемой скорости в обоих направлениях? Если управление скоростью требуется только на ходе выдвижения, может быть приемлемым цилиндр одностороннего действия. Если требуется регулирование скорости на обоих ходах, необходим цилиндр двойного действия.

Соображения стоимости:Цилиндры одностороннего действия обычно дешевле цилиндров двойного действия из-за их более простой конструкции. Однако экономию средств при использовании цилиндра одностороннего действия необходимо сопоставлять с потенциальными ограничениями производительности и контроля.

В компании Raydafon Technology Group Co., Limited мы можем помочь с выбором подходящего гидравлического цилиндра харвестера для вашего конкретного применения. Наша команда инженеров может предоставить экспертное руководство в соответствии с вашими требованиями.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли переоборудовать цилиндр одностороннего действия в цилиндр двойного действия?

Ответ: Нет, цилиндр одностороннего действия не может быть преобразован в цилиндр двойного действия. Конструкция цилиндра принципиально иная. Цилиндр одностороннего действия имеет только одно отверстие и один набор уплотнений, тогда как цилиндр двойного действия имеет два отверстия и уплотнения с обеих сторон поршня. Переоборудование потребует полной переделки цилиндра и замены поршня и уплотнений, что нерентабельно. Обычно более практично приобретать цилиндр двойного действия для применений, требующих двунаправленной силы.

Вопрос 2. Что происходит с жидкостью на стороне без давления в цилиндре одностороннего действия?

Ответ: В цилиндре одностороннего действия сторона поршня, не находящаяся под давлением, обычно выбрасывается в атмосферу. Это позволяет воздуху входить и выходить из цилиндра при движении поршня, предотвращая образование вакуума или избыточного давления. Вентиляция осуществляется через вентиляционное отверстие. Некоторые цилиндры одностороннего действия также имеют конец штока, открытый для окружающей среды.

Вопрос 3: Какой тип цилиндра чаще используется в современных комбайнах?

Ответ: В современных харвестерах используется комбинация гидравлических цилиндров харвестера одностороннего и двойного действия, в зависимости от конкретного применения. Для простых подъемных задач часто используются цилиндры одностороннего действия. Однако для более сложных функций, требующих точного управления и двунаправленной силы, стандартом являются цилиндры двойного действия. В современных комбайнах наблюдается тенденция к использованию большего количества цилиндров двойного действия, поскольку они обеспечивают больший контроль и универсальность.

Вопрос 4. Как узнать, нужен ли моему приложению цилиндр одностороннего или двустороннего действия?

Ответ: Выбор зависит от требований приложения к силе и управлению. Если вам нужна сила только в одном направлении, а обратный ход может осуществляться под действием силы тяжести или пружины, может быть достаточно цилиндра одностороннего действия. Если вам нужна сила в обоих направлениях или точный контроль положения цилиндра, вам понадобится цилиндр двойного действия. Наша техническая команда может помочь вам проанализировать ваше приложение.

Вопрос 5: Как размер штока влияет на силу цилиндра двустороннего действия?

Ответ: Размер штока уменьшает эффективную площадь поршня на ходе втягивания. Усилие на ходе втягивания равно давлению, умноженному на площадь поршня минус площадь штока. Это означает, что сила втягивания всегда ниже силы выдвижения. Разница между силами выдвижения и втягивания более значительна в цилиндрах с большим диаметром штока. Для применений, требующих больших усилий в обоих направлениях, может быть предпочтительным цилиндр с небольшим штоком.

7. Заключение

Гидравлические цилиндры комбайна одностороннего и двустороннего действия являются важными компонентами сельскохозяйственной техники, но они служат разным целям. Цилиндр одностороннего действия обеспечивает усилие в одном направлении, а обратный ход осуществляется за счет внешней силы, что делает его пригодным для простых подъемных задач. Цилиндр двойного действия обеспечивает силу в обоих направлениях, обеспечивая точный контроль и универсальность для выполнения сложных функций. Выбор подходящего типа цилиндра зависит от конкретных требований применения, включая необходимость двунаправленной силы, точности управления и контроля скорости.
