Почему прецизионные червячные передачи используются в приложениях с высоким коэффициентом редукции?

Внутри компактного корпуса промышленного робота-манипулятора серводвигатель вращается со скоростью 6000 оборотов в минуту. Однако выходной вал движется медленно, с продуманной точностью, прилагая крутящий момент в сотни Ньютон-метров для позиционирования тяжелого груза. Компонент, который делает эту драматическую трансформацию возможной, — этоПрецизионный механизм: червячная передача. Зайдите на любое производственное предприятие, и вы обнаружите, что червячные передачи работают на конвейерах, лифтах, станках и упаковочном оборудовании. Они являются невоспетыми героями механической передачи мощности, преобразующими высокоскоростной входной сигнал с низким крутящим моментом в низкоскоростной выходной сигнал с высоким крутящим моментом с простотой, с которой не могут сравниться другие типы передач. Но почему червячные передачи являются выбором по умолчанию для применений с высоким коэффициентом редукции? Ответ заключается в уникальном сочетании геометрии, материаловедения и физики, которое другие системы Precision Gear просто не могут воспроизвести.

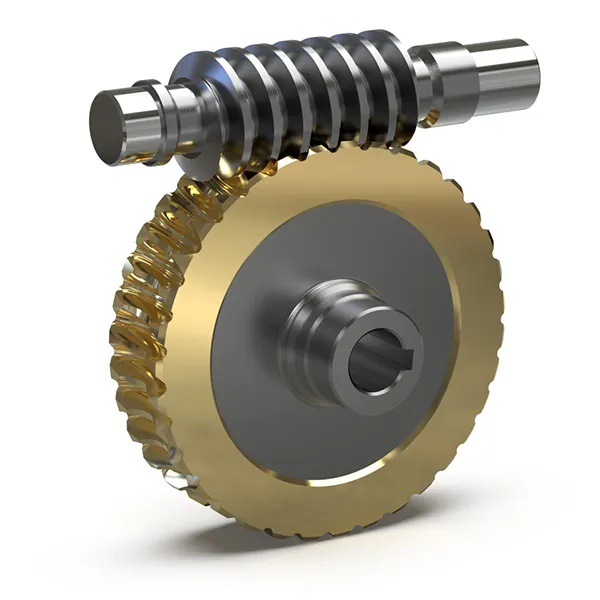

Червячная пара состоит из червяка с резьбой (ведущий элемент) и зубчатого колеса (ведомый элемент). Эта конфигурация предлагает элегантное решение фундаментальной инженерной проблемы: как добиться значительного снижения скорости за один этап. Однозаходный червяк с колесом с 60 зубьями обеспечивает передаточное число 60:1 в компактном корпусе. Достижение того же уменьшения с помощью прямозубых передач потребует многоступенчатой ​​конструкции, что увеличит сложность, стоимость и пространство. Помимо возможности уменьшения, червячные передачи обладают двумя дополнительными преимуществами, которые имеют решающее значение во многих приложениях: они обеспечивают плавную и бесшумную работу и могут быть спроектированы так, чтобы быть самоблокирующими, предотвращая обратное движение при отключении питания. В этой статье исследуются технические основы доминирования червячной передачи в приложениях с высоким редуктором, от ее геометрических принципов до выбора материалов, определяющих ее характеристики.

Оглавление

• 1. Что делает геометрию червячной передачи идеальной для высокой степени редукции?
• 2. Как скольжение червячных передач влияет на эффективность и износ?
• 3. Почему функция самоблокировки имеет решающее значение в приложениях с высоким коэффициентом измельчения?
• 4. Какие технические характеристики определяют высококачественную прецизионную червячную передачу?
• 5. Заключение
• 6. Часто задаваемые вопросы (FAQ)

1. Что делает геометрию червячной передачи идеальной для высокой степени редукции?

Чтобы понять, почему червячные передачи превосходны в приложениях с высоким передаточным числом, мы должны сначала понять их геометрию. Представьте себе стандартный болт. Когда вы его поворачиваете, он линейно продвигается вдоль резьбового вала. Теперь представьте, что вы заворачиваете этот болт в круг так, чтобы его нити превратились в непрерывную спираль. Это червь. Колесо, которое с ним зацепляется, представляет собой шестерню со специально вырезанными зубьями, соответствующими профилю резьбы червяка. Когда червяк вращается, его нити зацепляются за зубья колеса, заставляя колесо вращаться. Это основной принцип работы червячной передачи.

Ключ к высокому уменьшению лежит во взаимосвязи между вращением червяка и вращением колеса. Для однозаходного червяка — червяка с одной непрерывной резьбой — каждый полный оборот червяка продвигает ровно одну нить. Эта нить давит на один зуб колеса, заставляя колесо смещаться на один зуб. Если колесо имеет 60 зубьев, то червяк должен повернуться 60 раз, чтобы совершить один полный оборот колеса. Передаточное отношение — это просто количество зубьев на колесе. Это снижение 60:1, достигнутое в одной паре шестерен. Напротив, для достижения передаточного отношения 60:1 с помощью цилиндрических шестерен потребуется как минимум три ступени, каждая со своими валами, подшипниками и корпусом, что значительно увеличивает сложность и стоимость трансмиссии.

Геометрия становится еще более эффективной при рассмотрении многозаходных червяков. Двухзаходный червяк имеет две резьбы, продвигающие два зуба за один оборот, что приводит к уменьшению передаточного числа зубьев колеса на два. Трехзаходный червяк делит соотношение на три. Такая гибкость позволяет разработчикам сбалансировать коэффициент уменьшения и эффективность. Более высокие передаточные числа обычно означают меньшую эффективность, поскольку требуется большее скольжение. Многозаходные червяки обеспечивают более высокую эффективность, но меньший коэффициент уменьшения. Это простое геометрическое соотношение — передаточное число равно количеству зубьев, делённому на число пусков, — делает червячные передачи таким элегантным решением для применений с высоким передаточным числом. С помощью одной ступени вы можете достичь передаточного числа от 5:1 до более 100:1 — диапазона, который трудно сопоставить с другими типами прецизионных механизмов.

Помимо расчета передаточного числа, геометрия червячной передачи также влияет на ее несущую способность. Нить червя представляет собой непрерывную спираль, а это означает, что в любой момент времени в контакте находятся несколько зубов. Это распределяет нагрузку по большей площади, уменьшая контактное напряжение и позволяя шестерне выдерживать более высокие крутящие моменты, чем сопоставимая прямозубая шестерня. На нашем заводе мы производим червячные передачи с точно отшлифованным профилем резьбы, обеспечивающим максимальный контакт и минимальную концентрацию напряжений. Именно это геометрическое преимущество является причиной того, что червячные передачи являются предпочтительными прецизионными передачами для применений, требующих высокого крутящего момента в компактном форм-факторе.

2. Как скольжение червячных передач влияет на эффективность и износ?

В отличие от прямозубых или косозубых передач, где зубья катятся друг относительно друга с минимальным скольжением, контакт червяка с его колесом преимущественно скользящий. Представьте себе кусок мела, тянущийся по доске. Нить червя скользит по поверхности каждого зуба при вращении, создавая трение, которое генерирует тепло и потребляет энергию. Это скольжение является основной причиной того, что червячные передачи менее эффективны, чем другие типы передач. В зависимости от передаточного отношения и конструктивных параметров эффективность может варьироваться от 50 % (для самоблокирующихся конструкций с высоким передаточным числом) до более 90 % (для многозаходных конструкций с низким передаточным числом).

Это не недостаток дизайна; это физическое следствие геометрии. Резьба червяка — это, по сути, винт, а зубья колеса — «гайка». В любой паре винт-гайка основным движением является скольжение. Преимущество заключается в том, что такое скольжение обеспечивает непрерывное и плавное зацепление, устраняя удары и шум, которые могут возникнуть при работе с шестернями с подвижным контактом. В приложениях, где важен низкий уровень шума и вибрации, например, в точном производственном оборудовании или медицинских устройствах, этот компромисс полностью оправдывает потерю эффективности.

Чтобы справиться с трением и износом, вызванным скольжением, червячные передачи используют тщательно разработанное сочетание материалов и смазки. Червяк обычно изготавливается из закаленной стали, например 42CrMo4 или 20MnCr5, которая обеспечивает твердую и износостойкую поверхность. Колесо изготовлено из более мягкого материала, обычно из фосфористой бронзы (CuSn12 или аналогичного). Бронза действует как «жертвенный» материал, повторяя резьбу червяка и уменьшая износ более дорогого компонента червяка. Бронза также обладает отличными несущими свойствами, снижая коэффициент трения. Разница в твердости — червяк обычно составляет 58–62 HRC, а бронзовое колесо — 80–100 HB — это осознанный выбор конструкции. Более мягкая бронза изнашивается лучше, защищая червяк и обеспечивая длительный срок службы.

Смазка не менее важна. Для червячных передач требуется масло высокой вязкости с противозадирными (EP) присадками для поддержания достаточной смазочной пленки при высоких давлениях и скоростях скольжения. Без адекватной смазки скользящий контакт быстро приведет к адгезионному износу, истиранию и преждевременному выходу из строя. Наш завод рекомендует специальные смазочные материалы для каждого продукта Precision Gear в зависимости от нагрузки, скорости и условий эксплуатации. Мы также проектируем наши корпуса редукторов с достаточным объемом масла и охлаждающими ребрами для рассеивания тепла, выделяемого при трении.

В следующей таблице приведены основные свойства материалов и смазки для типичной высококачественной прецизионной червячной передачи.

Понимание этого действия скольжения важно для любого, кто выбирает прецизионный механизм для применений с высоким коэффициентом измельчения. Компромисс между эффективностью и плавностью работы в сочетании с правильным выбором материала и смазки – вот что делает конструкцию червячной передачи успешной. Наш завод оттачивал эти компромиссы на протяжении десятилетий опыта, оптимизируя нашу продукцию Precision Gear для обеспечения надежной и долговечной работы в самых требовательных приложениях.

3. Почему функция самоблокировки имеет решающее значение в приложениях с высоким коэффициентом измельчения?

Представьте себе грузовой лифт, несущий тяжелый груз. Внезапно власть падает. Мотор останавливается, и груз под действием силы тяжести начинает опускаться вниз, разгоняясь до опасной скорости. В типичной коробке передач это произойдет. В правильно спроектированной червячной передаче этого не происходит. Груз останавливается и остается в подвешенном состоянии, удерживаясь на месте за счет трения между червяком и колесом. Это функция самоблокировки, уникальное свойство червячных передач, которое имеет решающее значение во многих приложениях с высоким коэффициентом редуктора.

Состояние самоблокировки возникает из-за той же геометрии, которая придает червячным передачам высокую передаточную способность. Червяк — винт, а колесо — гайка. Когда вы прекращаете поворачивать винт, гайка не будет вращать винт обратно, пока не будет преодолено трение. В червячной передаче самоблокировка происходит, когда угол трения (определяемый коэффициентом трения и углом давления) превышает угол опережения резьбы червяка. При выполнении этого условия нагрузка на колесо не может преодолеть трение, необходимое для поворота червяка. Система блокируется, удерживая груз на месте.

Функция самоблокировки не является автоматической. Это зависит от передаточного числа и коэффициента трения. В общем, однозаходный червяк с передаточным числом 30:1 или выше будет самоблокирующимся при типичных условиях эксплуатации. Более высокое трение (из-за повышенной нагрузки или плохой смазки) делает самоблокировку более эффективной. И наоборот, более низкое трение может уменьшить или устранить самоблокировку. Вот почему выбор смазки имеет решающее значение: смазка, которая слишком эффективно снижает трение, может непреднамеренно нарушить самоблокирующуюся способность шестерни.

Самоблокировка является важной функцией безопасности во многих случаях. Это устраняет необходимость в тормозах или других удерживающих устройствах, упрощая конструкцию и снижая стоимость. Это также повышает безопасность, предотвращая непреднамеренное движение при отключении питания. Например, в конвейерной системе самоблокировка предотвращает реверс ленты при выключении двигателя. В станке он удерживает инструмент на месте во время отключения электроэнергии. Именно благодаря этой особенности червячные передачи широко используются в подъемниках, подъемниках и других устройствах, где требуется удержание груза.

Компромисс – эффективность. Самоблокирующиеся червячные передачи по своей сути менее эффективны, чем несамоблокирующиеся, поскольку для достижения эффекта блокировки требуется трение. То же трение, которое удерживает груз, также лишает систему мощности во время нормальной работы. В приложениях, где удержание нагрузки не требуется, для повышения эффективности можно использовать многозаходный червяк с более низким коэффициентом трения.

Инженеры нашего завода могут рассчитать условия самоблокировки для любой конкретной конструкции, принимая во внимание передаточное число, угол давления и ожидаемый коэффициент трения. Этот анализ гарантирует, что наши продукты Precision Gear соответствуют конкретным требованиям каждого применения, обеспечивая баланс между необходимостью удержания нагрузки и потребностью в эффективности.

4. Какие технические характеристики определяют высококачественную прецизионную червячную передачу?

Выбор прецизионного редуктора для работы с высоким коэффициентом редуктора требует тщательной оценки технических характеристик. Эти параметры определяют производительность, долговечность и пригодность передачи для конкретного применения. В следующей таблице представлен обзор основных характеристик наших прецизионных червячных передач. Каждый параметр тщательно контролируется в ходе производственного процесса, чтобы обеспечить стабильную и надежную работу.

Каждая характеристика в этой таблице рассказывает историю производительности оборудования. Расстояние между центрами определяет размер шестерни и крутящий момент. Увеличенное межосевое расстояние позволяет использовать более крупные шестерни, способные выдерживать более высокие нагрузки. Передаточное число является основным параметром, определяющим функцию передачи. Модуль и профиль зубьев определяют прочность и плавность работы шестерни. Класс точности передачи, обычно от 4 до 6 DIN для высококачественных червячных передач, напрямую влияет на шум, вибрацию и плавность работы трансмиссии. Продукция Precision Gear, производимая на нашем заводе, производится в соответствии со стандартом DIN 5 или выше, что обеспечивает исключительную производительность в сложных условиях эксплуатации.

Наш завод использует современное шлифовальное и измерительное оборудование с ЧПУ для достижения и проверки этих спецификаций. Наши шлифовальные станки могут производить профили зубьев с точностью до микрона, обеспечивая правильную схему зацепления и распределение нагрузки. Наше измерительное оборудование, в том числе зубчатые тестеры и координатно-измерительные машины, проверяет соответствие каждой шестерни указанным допускам. Именно такое внимание к деталям отличает высококачественные прецизионные редукторы от стандартных, и именно поэтому нашей продукции доверяют в отраслях, где надежность и точность имеют первостепенное значение.

5. Заключение

Precision Worm Gear — это мастер-класс инженерных компромиссов. Его геометрия обеспечивает естественные, высокоскоростные передаточные числа, которых трудно достичь с помощью других типов передач. Его скользящее действие, хотя и снижает эффективность, обеспечивает плавную, бесшумную работу и обеспечивает возможность самоблокировки, что имеет решающее значение для безопасности во многих приложениях. Комбинация червяков из закаленной стали и бронзовых колес, поддерживаемых надлежащей смазкой, обеспечивает долговечную систему трансмиссии, которая обеспечивает долгие годы надежной службы. Независимо от того, проектируете ли вы конвейерную систему, станок или сельскохозяйственное орудие, червячная передача предлагает простое, эффективное и проверенное решение.

ВРайдафонНаш завод уже более 20 лет производит высококачественную продукцию Precision Gear. Наши червячные передачи разработаны с учетом самых высоких требований и имеют класс точности до DIN 5. Мы предлагаем полный диапазон типоразмеров и передаточных чисел, подкрепленный всесторонней технической поддержкой и строгим контролем качества. Если вы ищете надежного партнера для решения ваших задач по прецизионному оборудованию, мы приглашаем вас связаться с нами, чтобы обсудить вашу заявку. Свяжитесь с Raydafon Technology Group Co.,Limited сегоднячтобы узнать, как наши решения Precision Worm Gear могут стать основой вашего следующего проекта.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1. В чем разница между однозаходным и многозаходным червем и как выбрать между ними?

Ответ: Однозаходный червяк имеет одну непрерывную резьбу, что обеспечивает наивысший передаточный коэффициент для данного количества зубьев колеса. Передаточное отношение равно количеству зубьев на колесе. Многозаходный червяк имеет две или более резьбы, что снижает коэффициент уменьшения, но повышает эффективность. Например, колесо с 60 зубьями и однозаходным червяком дает передаточное число 60:1; у двухзаходного червяка соотношение 30:1. Выбирайте однозаходный червяк, когда требуется максимальное сокращение и эффективность менее критична. Выбирайте многозаходный червяк, когда вам требуется умеренное уменьшение с более высокой эффективностью или когда самоблокировка не требуется.

Вопрос 2: Почему червячные передачи выделяют так много тепла и как с этим бороться?

Ответ: Тепло в червячной передаче генерируется трением скольжения между червяком и зубьями колеса. Это неотъемлемая характеристика геометрии червячной передачи. Для управления теплом червячные системы требуют адекватной смазки для уменьшения трения и отвода тепла. Корпус должен быть спроектирован с достаточной площадью поверхности для рассеивания тепла посредством конвекции. В приложениях с высокой мощностью может потребоваться принудительное охлаждение (вентиляторное или жидкостное охлаждение). Наш завод может порекомендовать подходящий метод охлаждения для вашего конкретного применения.

Вопрос 3. Как определить, что червячная передача испытывает чрезмерный износ?

Ответ: Наиболее частыми признаками чрезмерного износа червячной передачи являются повышенный люфт, повышенный шум и более высокие рабочие температуры. Визуальный осмотр зубьев шестерни может выявить признаки износа, такие как полированный или изношенный вид, точечная коррозия или потертости. Регулярный анализ масла позволяет выявить наличие частиц износа, обеспечивая раннюю индикацию износа. Самый надежный метод — постоянно следить за работой механизма и проводить периодические проверки. Наш завод рекомендует график плановых проверок, основанный на условиях эксплуатации редуктора.

Вопрос 4: Может ли червячная передача вращаться в обратном направлении под нагрузкой?

Ответ: Это зависит от конструкции механизма. Если передача самоблокирующаяся, нагрузка не может привести червяк в обратное движение. Однако если трение недостаточно (из-за низкой нагрузки, большого количества смазки или многозаходной конструкции с небольшим передаточным числом), нагрузка может привести в движение червяк назад. Во многих случаях это нежелательно, и функция самоблокировки включена намеренно. В других случаях задний ход может потребоваться по соображениям безопасности или эксплуатации. Наш завод может спроектировать прецизионный механизм с соответствующими характеристиками самоблокировки для вашего конкретного применения.

Вопрос 5. Какова типичная степень точности высококачественной червячной передачи?
