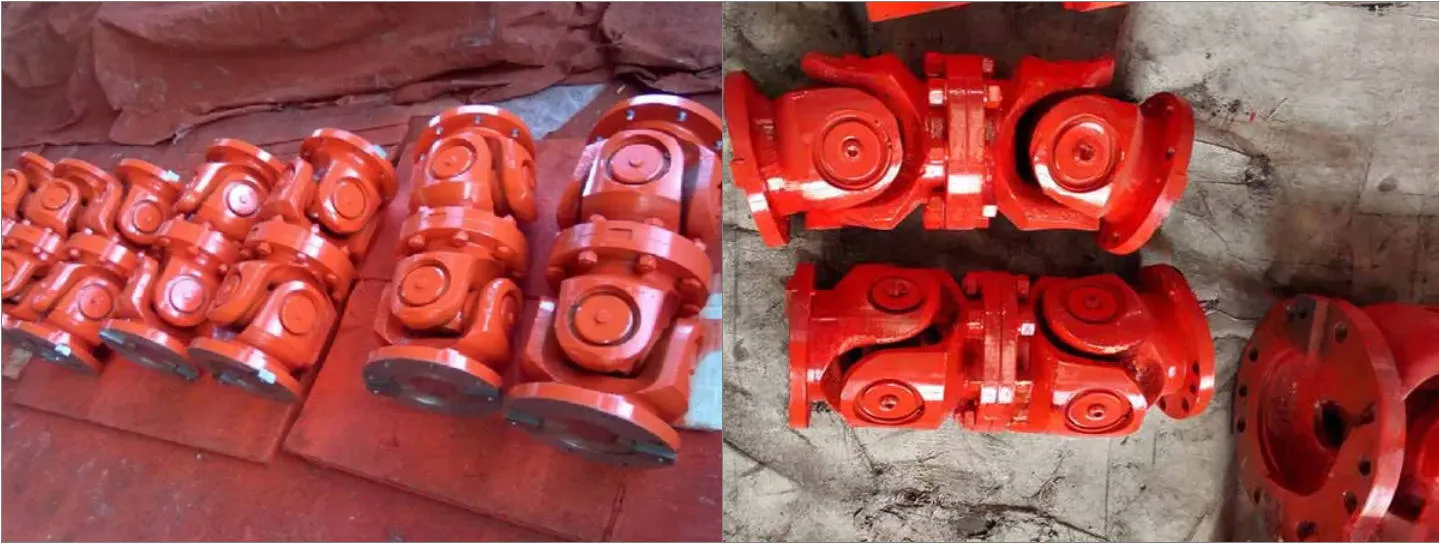

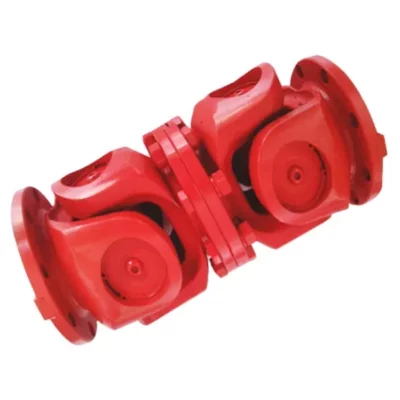

SWC-WD Короткий, без универсальной муфты с гибким фланцем

Короткая универсальная муфта SWC-WD без гибкого фланца компании Raydafon создана для эффективного перемещения крутящего момента в тяжелом машиностроении — например, в сталелитейных станах, кранах, подъемном оборудовании и во всем этом тяжелом оборудовании. Он имеет компактную нетелескопическую конструкцию фланца с диаметром вращения от 180 мм до 1320 мм. Эта универсальная муфта с коротким фланцем выдерживает угловое смещение до 15 градусов и крутящий момент до 16 000 кН·м, поэтому даже в ограниченном пространстве, где мало места, она обеспечивает надежную передачу усилия. Мы изготавливаем его из высокопрочной стали 35CrMo с несущей конструкцией, не требующей болтов, которая идеально подходит для универсальных муфт для тяжелого машиностроения и нетелескопических универсальных муфт для промышленного применения. Он не требует особого ухода и прослужит вечно, а это именно то, что вам нужно в сложных условиях.

Наше производство в Китае соответствует стандартам ISO 9001, поэтому универсальная муфта SWC-WD выдерживает суровые условия. Поперечный вал хромирован для защиты от коррозии, что повышает его прочность. Его жесткая конструкция со сварным фланцем упрощает установку, особенно в металлургическом и горнодобывающем оборудовании, где осевое перемещение практически минимально. Мы можем настроить размер в соответствии с вашими потребностями, поэтому эта прочная короткая универсальная муфта отлично работает в качестве индивидуальной универсальной муфты для крановых систем и других тяжелых работ. И цена тоже конкурентоспособна. Точное мастерство Raydafon означает меньшее время простоя и более надежное оборудование — на это могут рассчитывать промышленные операторы по всему миру.

Спецификация продукта

Нет.	Диаметр вращения D мм	Номинальный крутящий момент Тн КН·м	Угол сгиба осей β (°)	Утомительный крутящий момент Тф КН·м	Размер (мм)									Вес (кг)
					Лмин	Д1 (js11)	Д2 (Н7)	Лм	н-д	k	t	b (х9)	g	Лмин	Увеличивать 100 мм
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. Тф – при знакопеременной нагрузке момент, допускаемый по усталостной прочности.

Область применения

Универсальная шарнирная муфта SWC компании Raydafon, обычно называемая универсальной шарнирной муфтой карданного вала SWC, — это не просто деталь; он необходим в тяжелых отраслях промышленности, таких как прокатные станы, подъемное оборудование и всевозможные тяжелые машины. Будучи муфтой универсального шарнира с высоким крутящим моментом, она надежно связывает два трансмиссионных вала, которые не идеально выровнены, обеспечивая плавную передачу мощности даже в очень тяжелых условиях работы.

Давайте поговорим о его основных характеристиках: диаметр вращения варьируется от φ58 до φ620, номинальный крутящий момент — от 0,15 до 1000 кН·м, угол сгиба оси — не более 25°.

Эта муфта лучше всего работает в определенных местах — например, когда вам нужна надежная сверхмощная универсальная муфта для работы прокатного стана или прочная муфта универсального шарнира SWC в подъемном и погрузочно-разгрузочном оборудовании. В этих случаях он демонстрирует свою силу: даже при больших нагрузках он сохраняет стабильность работы, без беспорядков и поломок.

Конструктивные особенности

Универсальная шарнирная муфта SWC компании Raydafon не просто собрана вместе — она создана с использованием продуманных, современных технологий, которые отлично работают и долго служат в промышленном использовании. Давайте рассмотрим, что выделяет его структуру.

Во-первых, она имеет разумную и безопасную конфигурацию: для этой промышленной универсальной муфты мы использовали интегрированную конструкцию вилочной головки, что снижает риски, такие как ослабление или поломка болтов. Одна только эта настройка делает его в целом на 30–50 % прочнее, поэтому он работает безопасно и стабильно. По сравнению с обычными муфтами, они служат намного дольше и позволяют избежать типичных проблем в местах с высоким напряжением, например, в системах соединений универсального шарнира тяжелой техники, которые вы видите при тяжелых работах.

Кроме того, существует повышенная несущая способность: эта сверхмощная карданная муфта SWC предназначена для работы с большими весами, поэтому она незаменима в местах, где требуется первоклассная обработка грузов, например, в горнодобывающем оборудовании или строительных машинах.

Он также отличается высоким КПД передачи — до 98,6%. Являясь эффективной универсальной муфтой для передачи большой мощности, она сокращает потребление энергии и связанные с этим затраты. Вот почему это лучший выбор для энергосберегающих решений универсального шарнира в мощных промышленных трансмиссиях.

И он работает плавно и с низким уровнем шума: передача остается стабильной, а уровень шума обычно колеблется в пределах 30–40 дБ(А). Эта малошумная универсальная муфта обеспечивает бесшумную работу, что идеально подходит для промышленных объектов, где шум является проблемой, при этом сохраняя надежность на высоком уровне.

Отзывы клиентов

⭐⭐⭐⭐⭐ Чжан Вэй, главный инженер Henan Mining Equipment Co., Ltd.

Мы установили универсальную муфту SWC-WD с коротким фланцем без гибкого фланца Raydafon на нашу горнодобывающую технику, и она идеально подошла. Его компактный дизайн — это именно то, что нам нужно для ограниченного пространства, где мало свободного места, а конструкция достаточно прочная, чтобы обеспечить стабильную работу. Даже когда оно работает без остановок в тяжелых условиях, эта муфта никогда не подводит — никаких сбоев. Нашей команде по техническому обслуживанию нравится, что ее практически не нужно проверять, а это значит, что мы можем поддерживать бесперебойную работу производства без дополнительных хлопот.

⭐⭐⭐⭐⭐ Майкл Браун, операционный менеджер, Texas Steel Works, США

Наша мастерская в Техасе заказала у Raydafon универсальную муфту SWC-WD с коротким фланцем без гибкого фланца, и, честно говоря, качество нас поразило. Муфты обработаны очень хорошо, их установка не составляет труда, и они надежно держатся даже под нагрузкой. Что мне больше всего запомнилось? Насколько хорошо он сочетает цену и производительность — нечасто можно найти такую ​​золотую середину. Найти поставщика, который постоянно обеспечивает такой уровень качества, непросто, но компания Raydafon полностью доказала, что является для нас надежным партнером.

⭐⭐⭐⭐⭐ Анна Мюллер, руководитель технического обслуживания, Berlin Industrial Solutions, Германия

Мы установили универсальную муфту SWC-WD с коротким фланцем без гибкого фланца Raydafon на нашу линейку оборудования в Берлине, и результаты были великолепными. Сам продукт выглядит прочным, сварка точная — здесь нет никаких некачественных работ — и до сих пор он держится очень хорошо, демонстрируя первоклассную долговечность. По сравнению с некоторыми другими брендами, которые мы использовали здесь, в Европе, это соединение намного надежнее, а цена намного более конкурентоспособна. Если другие компании ищут надежные универсальные муфты, я бы настоятельно рекомендовал Raydafon.

Особенности продукта

Короткая универсальная муфта SWC-WD без гибкого фланца Raydafon, часто называемая универсальной муфтой карданного вала SWC, создана для труднодоступных промышленных помещений, где пространство ограничено и вам нужна конструкция с фиксированной длиной (без телескопического удлинителя). Являясь муфтой универсального шарнира с высоким крутящим моментом, она эффективно передает крутящий момент между несоосными валами, выдерживает угловые отклонения до 25 градусов и остается надежной даже в тяжелых условиях эксплуатации.

Давайте поговорим о ее ключевых особенностях: она имеет компактную и жесткую конструкцию — этот короткий, негибкий фланцевый узел делает ее надежной универсальной шарнирной муфтой для тяжелых условий эксплуатации для операций прокатного стана, обеспечивая дополнительную стабильность в установках, где осевое перемещение минимально. Вот почему он так хорошо работает для соединений на фиксированном расстоянии в прочном оборудовании. Кроме того, у него высокая несущая способность: для его изготовления мы используем прочные материалы, такие как чугун или легированная сталь, поэтому это прочная муфта универсального шарнира SWC в подъемном и погрузочно-разгрузочном оборудовании. Она выдерживает большой вес и передает больший крутящий момент, чем другие муфты того же диаметра, что делает ее идеальной для тяжелых нагрузок в горнодобывающей или строительной технике.

Эта промышленная универсальная шарнирная муфта также очень хорошо компенсирует несоосность — будь то угловое, параллельное или осевое смещение, она не влияет на скорость вращения или передачу крутящего момента. Это означает бесперебойную работу в системах универсальных шарниров тяжелой техники. И он эффективен при передаче мощности: достигая КПД до 98,6%, эта сверхмощная универсальная муфта SWC сохраняет потери энергии на низком уровне, что делает ее эффективной универсальной шарнирной муфтой для передачи большой мощности в мощных промышленных установках.

Кроме того, он предназначен для экономии энергии и бесшумной работы — если вам нужны энергосберегающие решения для универсального шарнира, это лучший выбор, позволяющий сократить эксплуатационные расходы. Уровень шума составляет 30–40 дБ(А), поэтому эта малошумная карданная муфта идеально подходит для промышленных помещений, где шум является проблемой.

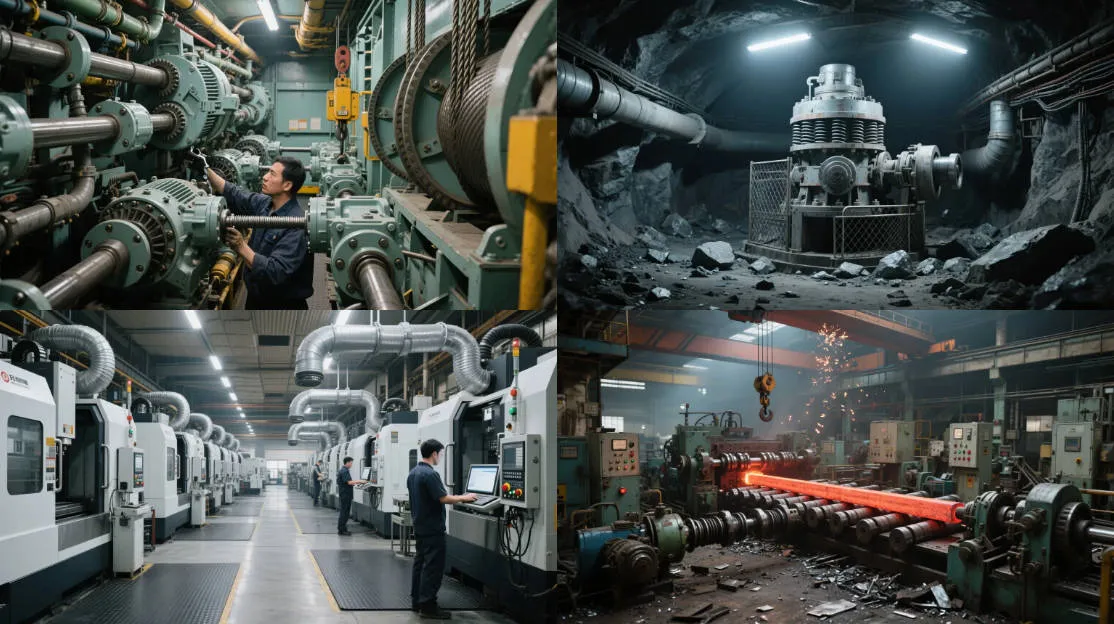

Применение продукта

Универсальная муфта Raydafon находит свое место во всех видах тяжелонагруженных установок — например, в прокатных станах, подъемных механизмах и целом ряде тяжелых систем машиностроения. Возьмем, к примеру, нашу муфту универсального шарнира с высоким крутящим моментом: она отлично подходит для соединения двух трансмиссионных валов, которые не совпадают, обеспечивая плавное перемещение мощности даже в тяжелых условиях работы, особенно в местах, где мало места и вам нужна жесткая невыдвижная конструкция.

Эта муфта действительно незаменима в конкретных ситуациях, например, когда вам нужна надежная универсальная шарнирная муфта для тяжелых условий эксплуатации для работы прокатного стана или долговечная муфта универсального шарнира SWC в подъемном и погрузочно-разгрузочном оборудовании. В этих случаях, даже при экстремальных нагрузках и ограниченном пространстве, он работает стабильно и без сбоев.

Когда дело доходит до промышленных муфт универсального шарнира, наш вариант SWC-WD выделяется продуманной конструкцией, которая позволяет ему работать лучше и служить дольше. Давайте поговорим о его ключевой конструкции: он имеет разумную и безопасную конструкцию со встроенной конструкцией головки вилки — это избавляет от таких проблем, как ослабление или поломка болтов, повышая общую прочность на 30–50%. Это означает, что он работает безопасно и надежно, служит дольше, чем модели старого образца, и позволяет избежать распространенных поломок в местах с высокими нагрузками, например, в системах универсальных шарниров тяжелой техники.

Кроме того, оно может выдерживать гораздо большую нагрузку — мы сконструировали его для поддержки более тяжелого веса, поэтому это сверхпрочное универсальное шарнирное соединение SWC идеально подходит для мест, где требуется тяжелая обработка грузов, например, для горнодобывающей или строительной техники. Он также очень эффективно передает мощность, достигая эффективности передачи до 98,6%. Являясь эффективной универсальной шарнирной муфтой для передачи большой мощности, она сокращает потребление энергии и связанные с этим затраты, что делает ее лучшим выбором для энергосберегающих решений универсальной шарнирной муфты в мощных промышленных трансмиссиях.

И он работает плавно, практически без шума — передача остается стабильной, а уровень шума обычно находится в пределах 30–40 дБ(А). Эта малошумная универсальная муфта обеспечивает бесшумную работу, что идеально подходит для промышленных объектов, где шум является проблемой, сохраняя при этом надежность на высоком уровне.

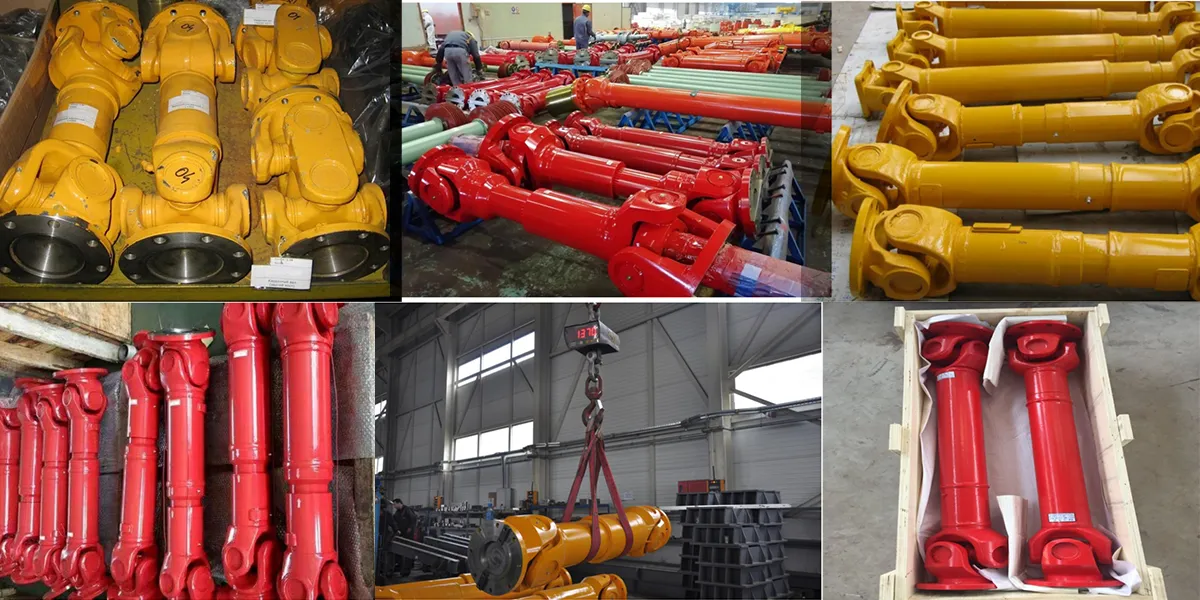

О Райдафоне

Raydafon — это не просто еще одно имя в области деталей трансмиссии: мы являемся ведущим производителем и поставщиком высокопроизводительных компонентов трансмиссии и решений для промышленного оборудования, и мы уделяем особое внимание таким продуктам, как универсальная муфта карданного вала SWC. Мы начали с того, чтобы идти в ногу с потребностями мировой промышленности по мере ее развития, и со временем мы создали полную линейку: коробки передач, приводные валы, гидравлические цилиндры, шкивы, прецизионные станки — все это создано для повышения эффективности работы сельскохозяйственного и тяжелого секторов. Мы стремимся к инновациям, поэтому можем поставлять надежные, сверхмощные универсальные шарнирные соединения для прокатных станов, которые без проблем вписываются даже в самые сложные системы.

Наше оборудование также находится на высшем уровне: у нас есть цеха с ЧПУ, оборудование для шлифования и термообработки, а также передовые системы 3D-измерений. Мы придерживаемся строгих стандартов качества, таких как ISO9001/TS16949, и эта настройка позволяет нам создавать решения для муфт универсального шарнира с высоким крутящим моментом, которые обеспечивают большой крутящий момент и профессионально справляются с перекосами. Возьмем, к примеру, нашу прочную муфту универсального шарнира SWC в подъемном и погрузочно-разгрузочном оборудовании — она создана для мест, где требуется высокая несущая способность. А наша промышленная линия карданных шарниров? Он охватывает все виды применения, где точность и надежность имеют наибольшее значение.

Восемьдесят процентов того, что мы производим, экспортируется в такие страны, как США, Германия, Япония, Италия, Малайзия, Австралия и Ближний Восток. У нас есть сильные сети в Китае, Южной Корее, Великобритании, Сингапуре, США и Испании, поэтому мы надежны во всем мире. Такой охват позволяет нам предлагать индивидуальные варианты муфт универсального шарнира SWC для тяжелых условий эксплуатации, точно соответствующие потребностям клиентов, например, в системах муфт универсального шарнира тяжелого машиностроения, где сохранение устойчивости при экстремальных нагрузках не подлежит обсуждению.

Мы заботимся об устойчивом развитии и разрабатываем решения, которые ставят клиентов на первое место. Вот почему мы разрабатываем энергосберегающие решения для универсальных шарнирных соединений, которые обеспечивают эффективность передачи до 98,6%, сокращая потребление энергии в установках высокой мощности. Если вам нужна эффективная универсальная муфта для передачи большой мощности или малошумная универсальная муфта для промышленных объектов, где шум является проблемой, наша продукция поставляется с полным послепродажным обслуживанием. Именно так мы стали надежным партнером в трансмиссионной отрасли: мы не просто продаем детали, мы обеспечиваем их поддержку.
