Какие производственные процессы обеспечивают высокую точность прецизионных зубчатых передач?

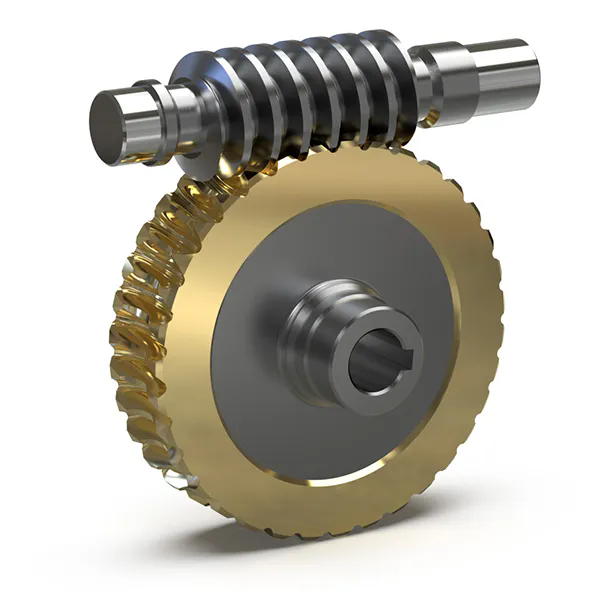

Прецизионные шестерниявляются основой бесчисленных промышленных применений: от автомобильных трансмиссий и аэрокосмических приводов до робототехники и ветряных турбин. Точность этих передач напрямую влияет на эффективность системы, уровень шума, вибрации и срок службы. Но какие производственные процессы обеспечивают высокую точность, необходимую для этих требовательных приложений? Ответ заключается в тщательно спланированной последовательности операций механической обработки, термообработки и чистовой обработки, каждая из которых способствует окончательной геометрии и целостности поверхности шестерни. На заводе Raydafon Technology Group Co., Limited уже более двух десятилетий производятся прецизионные шестерни, и мы усовершенствовали наши процессы для достижения классов качества зубчатых колес до DIN 5 или AGMA 12 с отклонениями профиля зубьев менее 2 микрометров. В этой статье будут рассмотрены ключевые производственные процессы — от подготовки заготовки до окончательного контроля, — которые позволяют производить высокоточные шестерни, а также мы поделимся техническими параметрами и мерами контроля качества, которые лежат в основе нашего успеха.

Путь к высокоточному прецизионному редуктору начинается с глубокого понимания функциональных требований редуктора: крутящего момента, скорости, нагрузки и условий эксплуатации. На основе этих параметров мы выбираем подходящий материал — обычно высококачественные легированные стали, такие как 20CrMnTi, 18CrNiMo7-6 или SAE 8620, — а затем применяем последовательность процессов, которые включают: ковку или механическую обработку заготовки, червячную обработку или придание формы зубьям, термообработку для повышения прочности и износостойкости, а также чистовое шлифование для достижения окончательной геометрии и качества поверхности. Каждый из этих этапов должен строго контролироваться с использованием определенных параметров резания, скорости шлифования и протоколов проверки, чтобы гарантировать, что конечный прецизионный механизм соответствует требуемым спецификациям или превосходит их. В этом подробном руководстве мы разберем каждый процесс, предоставим подробные спецификации и данные о допусках, а также подчеркнем решающую роль метрологии в обеспечении высокой точности. Мы также поделимся примерами из практики и передовым опытом из обширного опыта нашего завода в производстве зубчатых колес.

Оглавление

• 1. Почему зубофрезерная обработка является фундаментальным процессом в производстве прецизионных зубчатых колес?
• 2. Как зубошлифование обеспечивает высочайший уровень точности и качества поверхности?
• 3. Каковы основные технические характеристики нашего производства прецизионных механизмов?
• 4. Как метрология и контроль качества обеспечивают точность прецизионных механизмов?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по индивидуальному снаряжению

Почему зубофрезерная обработка является фундаментальным процессом в производстве точных зубчатых колес?

Зубофрезерная обработка — один из наиболее широко используемых и универсальных процессов изготовления зубьев шестерен. В этом процессе вращающаяся червячная фреза, которая по сути представляет собой цилиндрический инструмент с винтовыми режущими зубьями, проходит через вращающуюся заготовку шестерни, постепенно разрезая промежутки между зубьями. Зубофрезерная обработка позволяет изготавливать шестерни всех типов, в том числе прямозубые, косозубые и червячные, с высокой степенью точности и производительности. Для прецизионных зубчатых механизмов процесс зубофрезерования является первым важным шагом в определении профиля зуба. Точность червячной фрезы, жесткость станка, выбор параметров резания – все это влияет на исходное качество зубчатого колеса. На нашем заводе используются червячные станки с ЧПУ с электронной синхронизацией редуктора, что позволяет точно контролировать вращение червячной фрезы и заготовки, добиваясь точности шага +/- 0,005 мм на 100 мм ширины грани.

Ключевые факторы достижения высокой точности при зубофрезерной обработке:

• Качество варочной панели:Варочная панель должна быть изготовлена ​​с высокой точностью, обычно класса АА или выше, с точностью профиля +/- 2 микрометра. На нашем заводе используются червячные фрезы с покрытием TiAlN или AlCrN для обеспечения стабильной производительности резания и увеличения срока службы инструмента, что напрямую влияет на однородность профиля зуба шестерни.
• Жесткость машины и термическая стабильность:Зубофрезерный станок должен быть жестким, чтобы выдерживать силы резания без отклонений, которые могут снизить точность. Наши машины имеют чугунную основу с усовершенствованными системами термокомпенсации, которые сохраняют геометрию машины даже во время длительных пробегов.
• Параметры резки:Скорость резания, подача и глубина резания должны быть оптимизированы для конкретного материала. Для типичной заготовки зубчатого колеса из 20CrMnTi используется скорость резания 80–120 м/мин и скорость подачи 1–2 мм/об для достижения баланса производительности и точности. Инженеры-технологи нашего завода используют программное обеспечение для моделирования для определения оптимальных параметров для каждого типа передач.
• Охлаждающая жидкость и смазка:Правильное применение СОЖ важно для контроля выделения тепла, которое может вызвать тепловое расширение и повлиять на геометрию зубьев. Мы используем систему подачи СОЖ под высоким давлением, которая подает СОЖ под давлением 50 бар непосредственно в зону резания, обеспечивая эффективную эвакуацию стружки и контроль температуры.

Практический пример из нашего производства автомобильных трансмиссий иллюстрирует важность точности зубофрезерования. Мы производили косозубую передачу с модулем 2,5 и 32 зуба, требующую отклонения профиля зуба менее 3 микрометров. Используя фрезу премиум-класса и оптимизируя параметры резания, мы добились отклонения профиля на стадии червячной обработки в 2,5 микрометра, что находится в пределах допуска. Это означало, что на последующем этапе шлифования требовалось меньше съема материала, что сокращало общее время цикла и продлевало срок службы шлифовального круга. Таким образом, тщательный контроль процесса червячной обработки не только важен для обеспечения точности, но и способствует общей эффективности производства.

После зубофрезерования шестерню обычно подвергают термической обработке для достижения необходимой твердости и прочности. Однако сам процесс червячной обработки обеспечивает шероховатость поверхности около Ra 1,6–3,2 микрометра, что приемлемо для многих применений, но недостаточно для высокоточных зубчатых колес. Поэтому за зубофрезерной обработкой обычно следует процесс окончательной обработки, такой как бритье или шлифование, для достижения окончательной точности. Тем не менее, процесс зубофрезерования закладывает основу для всего процесса производства зубчатых колес. Плохая обработка зубофрезерной обработки не может быть полностью исправлена ​​последующими операциями чистовой обработки, что делает контроль процесса червячной обработки фундаментальным требованием для высокоточного производства прецизионных зубчатых передач.

Как зубошлифование обеспечивает высочайший уровень точности и качества поверхности?

Когда требуется высочайший уровень точности и чистоты поверхности, лучшим выбором является зубошлифование. При шлифовании зубчатых колес используется вращающийся шлифовальный круг, обычно изготовленный из керамики или кубического нитрида бора (CBN), для удаления тонкого слоя материала с зубьев шестерни после термообработки. Этот процесс корректирует любые искажения, вызванные термообработкой, и обеспечивает окончательный профиль зуба, шаг и чистоту поверхности. Для прецизионных зубчатых передач класса качества DIN 5 или AGMA 12 шлифовка необходима. На нашем заводе используются профильно-шлифовальные станки с ЧПУ, которые позволяют добиться отклонения профиля зуба +/- 1,5 микрометра, отклонения шага зуба +/- 2 микрометра и шероховатости поверхности Ra 0,2-0,4 микрометра. Такие уровни точности необходимы для высокоскоростных приложений с высокими нагрузками, таких как аэрокосмические трансмиссии и робототехника.

Ключевые факторы достижения высокой точности при зубошлифовании:

• Выбор шлифовального круга:Шлифовальный круг должен соответствовать материалу зубчатого колеса и требуемой отделке. Для твердых материалов (58-62 HRC) мы используем круги из КНБ на керамической связке, которые обеспечивают отличное сохранение формы и низкий износ. Для более мягких материалов используются керамические круги. Круг обрабатывается с помощью алмазного ролика для правки, чтобы обеспечить правильный профиль и остроту.
• Параметры измельчения:Скорость шлифования, глубина резания и скорость подачи тщательно контролируются. Для чистового прохода мы используем небольшую глубину резания (0,01-0,02 мм) и медленную скорость подачи, чтобы добиться желаемого качества поверхности и избежать термического повреждения зуба шестерни. В зону шлифования подается СОЖ под высоким давлением (до 80 бар) для снижения тепловыделения и смывания шлифовальной стружки.
• Замеры в процессе:Наши шлифовальные станки оснащены системами измерения, которые непрерывно измеряют толщину зубьев шестерен во время шлифования. Когда толщина зуба достигает желаемого значения, станок автоматически останавливается, гарантируя, что шестерня не будет перешлифована. Эта особенность имеет решающее значение для достижения жестких допусков на размеры.
• Термическая компенсация:При шлифовании выделяется тепло, которое может привести к расширению шестерни и станка, влияя на точность. Наши станки оснащены системами термокомпенсации, которые контролируют температуру шпинделя, заготовки и окружающей среды и соответствующим образом корректируют параметры шлифования для поддержания точности.

Тематическое исследование производителя редукторов ветряных турбин подчеркивает важность шлифования зубьев. Производителю требовалась большая косозубая передача с модулем 8 и 80 зубьев, уровнем качества AGMA 12. Редуктор должен был выдерживать высокий крутящий момент и высокие циклические нагрузки, поэтому точность имела первостепенное значение. На нашем заводе шестерня отшлифована кругом из КНБ на профильно-шлифовальном станке с ЧПУ. Конечная шестерня имела отклонение профиля 1,2 микрометра, отклонение шага 1,8 микрометра и шероховатость поверхности Ra 0,25 микрометра. Редуктор был успешно установлен в ветряную турбину и работает с отличными характеристиками более пяти лет. Производитель сообщил, что высокая точность передачи способствовала повышению эффективности турбины на 3 процента.

Помимо профильного шлифования мы также предлагаем операции суперфинишной обработки, такие как хонингование или притирка зубчатых колес, требующих максимально возможной чистоты поверхности и снижения шума. При хонинговании используется инструмент в форме шестерни с абразивными камнями для удаления небольшого количества материала и улучшения качества поверхности до Ra 0,1 микрометра или выше. Это особенно полезно для передач, используемых в электромобилях, где снижение шума имеет решающее значение. Процесс шлифования в сочетании с операциями суперфинишной обработки позволяет нам производить прецизионные механизмы, отвечающие самым строгим требованиям. В Raydafon мы продолжаем инвестировать в новейшие технологии шлифования, в том числе шлифовальные круги из CBN и интеллектуальное управление технологическими процессами, чтобы поддерживать наше конкурентное преимущество в производстве высокоточных зубчатых колес.

Каковы основные технические характеристики нашего производства прецизионных зубчатых механизмов?

Raydafon Technology Group Co., Limited предлагает комплексные возможности по производству точных зубчатых колес, охватывая широкий спектр типов, размеров и классов точности зубчатых колес. Наши производственные возможности включают косозубые, прямозубые, конические, червячные и планетарные передачи с модулями от 0,5 до 20 и диаметром от 10 мм до 1500 мм. В таблице ниже приведены основные технические характеристики и достижимые уровни точности нашего производства прецизионных механизмов. Все значения основаны на наших стандартных процедурах контроля качества и постоянно контролируются для обеспечения соответствия международным стандартам, таким как DIN, AGMA и ISO.

В дополнение к стандартным характеристикам наш завод предлагает несколько дополнительных функций, повышающих производительность Precision Gear. К ним относятся: модификации профиля (выступ и рельеф вершины) для оптимизации распределения нагрузки и снижения шума; специальная обработка поверхности, такая как фосфатирование, азотирование или покрытие DLC для повышения износостойкости; и специальные материалы для конкретных применений (например, нержавеющая сталь для агрессивных сред или инконель для высокотемпературных применений). Мы также предоставляем полный спектр услуг по проектированию зубчатых передач, включая структурный анализ, анализ рисунка контакта и оптимизацию NVH (шум, вибрация и резкость).

Наша система контроля качества основана на стандартах ISO 9001:2015 и IATF 16949:2016 для автомобильной промышленности. Каждый механизм Precision Gear подвергается комплексному контролю, который включает в себя проверку размеров, анализ механизма и, при необходимости, неразрушающий контроль (NDT), такой как магнитопорошковый контроль или ультразвуковой контроль. Результаты проверки фиксируются в подробном отчете, сопровождающем отгрузку оборудования. Наша фабрика вРайдафон Технолоджи Груп Ко., Лимитедимеет специализированную метрологическую лабораторию, оснащенную новейшим инспекционным оборудованием, включая центр измерения зубчатых колес Klingelnberg P65, КИМ Zeiss и прибор для измерения шероховатости поверхности. Эти инвестиции в метрологию гарантируют, что каждое производимое нами прецизионное оборудование соответствует заданным требованиям к точности, и дает нашим клиентам уверенность, необходимую им для их критически важных приложений.

Как метрология и контроль качества обеспечивают точность прецизионного механизма?

Производство высокоточных прецизионных механизмов невозможно без строгой метрологии и контроля качества на каждом этапе производства. Точность зубчатого колеса определяется набором параметров, включая профиль зуба, шаг, шаг и биение, которые необходимо измерять и контролировать. На нашем заводе мы внедрили комплексную систему контроля качества, которая начинается с проверки сырья и продолжается на каждом этапе производства до окончательной проверки. Основой нашей системы контроля качества является использование современных зубоизмерительных приборов, таких как зубоанализаторы и координатно-измерительные машины (КИМ), которые обеспечивают высокоточные измерения всех параметров зубчатых передач. Эти приборы откалиброваны по международным стандартам и обслуживаются квалифицированными специалистами-метрологами. Данные, полученные в результате этих измерений, используются не только для приемки или браковки зубчатых передач, но и для управления технологическим процессом, что позволяет нам выявлять тенденции и вносить коррективы в производственный процесс до того, как детали выйдут за пределы допуска.

Ключевые аспекты нашей системы метрологии и контроля качества для Precision Gear:

• Входной контроль материалов:Каждая партия сырья проверяется на химический состав, твердость и микроструктуру с помощью спектрометра и металлургического микроскопа. Это гарантирует соответствие материала указанной марке и пригодность для производственного процесса.
• Замеры в процессе:Во время червячной обработки и шлифования мы используем системы измерения, которые в реальном времени обеспечивают информацию о толщине зуба шестерни. Это позволяет нам немедленно выявлять и исправлять любые отклонения, предотвращая производство бракованных деталей.
• Окончательный анализ передач:После завершения всех производственных операций каждый механизм Precision Gear проверяется на зубчатом анализаторе. Анализатор измеряет профиль, шаг, шаг и биение зуба и рассчитывает класс качества шестерни в соответствии со стандартами DIN или AGMA. Результаты измерений сравниваются с заданными допусками, и любая передача, выходящая за пределы поля допуска, бракуется.
• Статистический контроль процессов (СПК):Мы используем SPC для мониторинга ключевых параметров процесса с течением времени. Это позволяет нам выявлять тенденции, которые могут указывать на развивающуюся проблему, например износ инструмента или смещение станка, и предпринимать корректирующие действия до того, как какие-либо детали будут произведены с нарушением спецификации.

Недавний пример нашего производства аэрокосмической техники иллюстрирует важность метрологии. Шестерни должны были соответствовать стандартам качества AGMA 13 с отклонением профиля зубьев менее 1 микрометра. Для этого мы внедрили протокол многоэтапного контроля: после зубофрезерования шестерни проверялись с помощью зубчатого анализатора для проверки профиля и шага. После термообработки шестерни были проверены еще раз на предмет деформации. Во время шлифования измерительный прибор постоянно контролировал толщину зуба. После окончательного шлифования шестерни проверялись на высокоточном зубоанализаторе (Klingelnberg P65). Окончательная проверка показала, что все шестерни соответствуют заданному допуску с отклонением профиля 0,8 микрометра. Эти данные были собраны в подробный отчет о проверке, который был предоставлен заказчику, что дало ему уверенность в том, что шестерни соответствуют его строгим требованиям.

Наш завод в Raydafon Technology Group Co., Limited также предлагает услуги по измерению для клиентов, которым требуется сторонняя проверка точности зубчатых передач. Мы можем измерить шестерни, предоставленные заказчиком, и предоставить подробный отчет об их точности, включая все соответствующие параметры. Эта услуга особенно полезна для клиентов, которые оценивают качество шестерен от нескольких поставщиков или разрабатывают новые конструкции шестерен и нуждаются в проверке своих прототипов. Инвестируя в современное метрологическое оборудование и постоянно обучая наш метрологический персонал, мы гарантируем, что наше прецизионное оборудование постоянно соответствует высочайшему уровню точности. Приверженность качеству является краеугольным камнем нашей репутации в отрасли производства зубчатых колес.

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между зубофрезерованием и зубодолблением с точки зрения точности?

Ответ: И зубофрезерная обработка, и формообразование являются зубообразующими процессами, но они различаются способом взаимодействия инструмента с заготовкой. Зубофрезерная обработка — это непрерывный процесс, который, как правило, быстрее и продуктивнее, но при нем могут возникать небольшие ошибки в шаге из-за угла спирали фрезы. Формование, с другой стороны, представляет собой прерывистый процесс, позволяющий создавать шестерни с очень низкой погрешностью шага, что делает его пригодным для шестерен с узкой шириной грани или там, где требуется высокая точность шага. Для высокоточных прецизионных зубчатых передач за зубофрезерной обработкой обычно следует шлифование, а для шестерен с умеренными требованиями к точности можно использовать формование в качестве окончательного процесса резки. Наш завод подбирает оптимальный технологический процесс, исходя из геометрии зубчатого колеса и требуемого класса точности.

Вопрос 2: Может ли шлифовка исправить все ошибки, внесенные предыдущими процессами?

Ответ: Шлифование – очень эффективный процесс исправления таких ошибок, как отклонения профиля, ошибки шага и биение. Однако он не может исправить грубые ошибки, такие как отсутствие зубьев или серьезные ошибки формы зубьев, вызванные неисправной фрезерной фрезой или неправильной настройкой инструмента. Кроме того, при шлифовании удаляется лишь небольшое количество материала (обычно 0,05–0,15 мм с каждой стороны), поэтому любые ошибки, превышающие припуск на шлифование, исправить невозможно. Поэтому процессы червячной обработки и термообработки должны хорошо контролироваться, чтобы гарантировать, что вносимые погрешности находятся в пределах возможностей шлифования. Система управления технологическим процессом нашего завода гарантирует, что это так, поэтому шлифование всегда эффективно.

Вопрос 3. Каков типичный допуск прецизионной шестерни после шлифовки?

Ответ: Допуск для прецизионного механизма зависит от применения и требуемого класса качества. Для шестерни DIN 5 (AGMA 12) типичные допуски составляют: отклонение профиля +/- 1,5–2,0 микрометра, отклонение шага +/- 2,0–3,0 микрометра и отклонение шага +/- 0,5–1,0 микрометра. Для DIN 4 (AGMA 13) допуски еще более жесткие: отклонение профиля +/- 1,0–1,5 микрометра, отклонение шага +/- 1,5–2,0 микрометра и отклонение шага +/- 0,3–0,5 микрометра. Наш завод может обеспечить такие допуски на наших шлифовальных станках с ЧПУ, и мы предоставляем подробный отчет об измерениях для каждой шестерни.

Вопрос 4: Как вы обеспечиваете точность оборудования для проверки зубчатых колес?

Ответ: Точность нашего оборудования для проверки зубчатых передач обеспечивается строгой программой калибровки. Все наши анализаторы зубчатых колес и КИМ ежегодно калибруются аккредитованными калибровочными лабораториями с использованием отслеживаемых стандартов. Кроме того, мы используем эталонные шестерни и калибровочные артефакты для еженедельной проверки производительности измерительных машин. В нашей метрологической лаборатории поддерживается температура 20 +/- 1°C, чтобы свести к минимуму влияние теплового расширения на измерения. Мы также участвуем в программах межлабораторных сравнений для подтверждения точности результатов наших измерений. Такой строгий подход гарантирует, что наше инспекционное оборудование всегда дает точные и надежные результаты.

Вопрос 5: Предлагает ли компания Raydafon Technology Group Co., Limited услуги по индивидуальному проектированию и созданию прототипов шестерен?

Ответ: Да, мы предоставляем комплексные услуги по проектированию и созданию прототипов зубчатых колес. Наша команда инженеров может вместе с вами разработать прецизионный механизм, отвечающий вашим конкретным требованиям к производительности, включая выбор материала, геометрию зубьев и термообработку. Мы используем передовое программное обеспечение для проектирования зубчатых передач для моделирования работы зубчатых колес под нагрузкой, а также можем изготовить прототипы зубчатых колес для испытаний и проверок. Как только прототип будет одобрен, мы сможем масштабировать производство до полного масштаба, используя наши высокоточные производственные процессы. Мы предлагаем быстрые сроки изготовления прототипов и конкурентоспособные цены на объемы производства. Свяжитесь с нашей командой инженеров, чтобы обсудить ваши потребности в конструкции редуктора.

Заключение: Производство прецизионных зубчатых передач посредством совершенствования процессов

Производство высокоточных прецизионных механизмов — сложное мероприятие, требующее сочетания передовых процессов, тщательного контроля процесса и строгой метрологии. От зубофрезерования до шлифования, от термообработки до окончательного контроля — каждый этап должен выполняться с точностью для достижения требуемых допусков. Завод Raydafon Technology Group Co., Limited заслужил репутацию превосходного производителя прецизионных зубчатых колес благодаря нашим инвестициям в современное оборудование, нашей квалифицированной рабочей силе и нашей приверженности качеству. Наши возможности охватывают широкий спектр типов, размеров и классов точности зубчатых передач, и мы стремимся предоставлять нашим клиентам зубчатые передачи, отвечающие самым строгим требованиям.

Если вам требуется высокоточный прецизионный механизм,свяжитесь с Raydafon Technology Group Co.,Limited сегодняна консультацию. Наша команда инженеров будет работать с вами, чтобы понять ваше приложение и предоставить индивидуальное решение, от проектирования до доставки. Мы предлагаем конкурентоспособные цены, быстрые сроки выполнения заказов и полный спектр вспомогательных услуг, включая выбор материалов, оптимизацию конструкции и послепроизводственный контроль.Запросите бесплатную консультацию по прецизионному оборудованию прямо сейчас в компании Raydafon Technology Group Co., Limited и оцените качество и надежность нашего производства прецизионных механизмов.
