Планетарный редуктор шнекового привода серии PGA для кормосмесителя
  • Планетарный редуктор шнекового привода серии PGA для кормосмесителяПланетарный редуктор шнекового привода серии PGA для кормосмесителя
  • Планетарный редуктор шнекового привода серии PGA для кормосмесителяПланетарный редуктор шнекового привода серии PGA для кормосмесителя

Планетарный редуктор шнекового привода серии PGA для кормосмесителя

Планетарные редукторы привода шнека серии PGA предназначены для кормосмесителей и кормораздатчиков TMR с приводом от ВОМ трактора со скоростью 540 об/мин. Постоянный крутящий момент составляет от 3810 Н·м (PGA-502) до 42 000 Н·м (PGA-4203/4204) с передаточными числами от 11,1:1 до 662,8:1 и стандартными входными шлицами 1"3/8 Z6 или 1"3/4 Z20. Шестерни и валы изготовлены из высокопрочной легированной стали, подвергнутой газовой цементации до твердости поверхности зубьев примерно HRC58; Цельный чугунный корпус имеет двойное уплотнение со степенью защиты IP65 для защиты от пыли, шлама и промывания. Изготовлено компанией Raydafon в собственной мастерской ISO 9001 в Нинбо, Китай, для OEM-производителей миксеров, а также в качестве замены для ферм и дилеров. Пользовательские соотношения, выходные фланцы и монтажные поверхности, изготовленные по чертежам. Отправьте модель или чертеж вашего смесителя для подтверждения выбора и предложения в течение 24 часов.

Планетарный редуктор шнекового привода серии PGA для кормосмесителя

Планетарный редуктор с приводом от ВОМ на 540 об/мин для миксеров и кормораздатчиков TMR, обеспечивающий постоянный крутящий момент 3810–42 000 Н·м с передаточными числами от 11,1:1 до 662,8:1. Чугунный корпус, шестерня из цементированной легированной стали, двойное уплотнение и защита IP65 для ежедневной работы в пыли, грязи и промывке.

  • 3810–42000Непрерывный крутящий момент (Н·м)
  • 11,1:1–662,8:1Доступные соотношения
  • 540 об/минНоминальная входная скорость
  • IP65Защита от пыли и воды

Планетарный редуктор шнекового привода серии PGA для кормосмесителей и вагонов TMR

Серия PGA представляет собой привод шнека, который устанавливается между валом отбора мощности трактора и смесительным шнеком кормосмесителя. Скорость вращения трактора 540 об/мин снижается через планетарную ступень до низкого вращения с высоким крутящим моментом, необходимого шнеку для подъема и складывания силоса, сена и концентрата без остановки. Поскольку путь нагрузки распределяется между несколькими планетарными шестернями, привод остается достаточно компактным, чтобы привинчиваться к передней или боковой пластине миксера, сохраняя при этом постоянный крутящий момент от 3810 Н·м на самой маленькой модели до 42 000 Н·м на самой большой.

Raydafon производит серию PGA в собственной мастерской в ​​Нинбо, Китай, в соответствии с системой качества ISO 9001 и поставляет ее производителям кормосмесителей и кормушек для кормления в качестве OEM-устройства, а также дилерам в качестве запасного редуктора. Если ваша машина оснащена приводом от ВОМ, соедините ее сВал отбора мощности кормосмесителей; если в вашем миксере используется наклонная ступень вместо планетарной, сравнитередуктор кормосмесителяассортимент на том же сайте.

Что такое планетарный редуктор шнекового привода и как он работает?

Планетарный редуктор с приводом шнека представляет собой соосный редуктор, в котором солнечная шестерня приводит в движение несколько сателлитов, которые вращаются внутри кольцевой шестерни, переносимой водилом сателлитов. Таким образом, крутящий момент передается одновременно через несколько зубчатых контактов, а не через одну пару, поэтому планетарный блок может нести тяжелую нагрузку миксера в коротком круглом корпусе и почему он противостоит ударам, возникающим при запуске полного шнека при замороженном или уплотненном корме.

В кормосмесителе последовательность действий проста: ВОМ трактора при 540 об/мин, планетарное снижение примерно до 5–50 об/мин на валу шнека и увеличение крутящего момента, что позволяет сравнительно небольшому трактору вращать большой смесительный шнек. По этой же причине фермы, использующие небольшие тракторы, выбирают серию PGA — дополнительное вращающее усилие обеспечивает коробка передач, а не трактор. Тот же принцип применим к кормушкам для силосных и биогазовых установок, где непрерывное вращение на низкой скорости имеет большее значение, чем максимальная скорость.

Технические характеристики и модельный ряд

Все модели рассчитаны на входную скорость 540 об/мин. Прокрутите таблицу вбок, чтобы просмотреть каждый столбец.

Модель Непрерывный крутящий момент (Н·м) Максимальный крутящий момент (Н·м) Коэффициент i Входной вал
Одноступенчатые и двухступенчатые модели.
ПГА-502 3810 7,620 12.36–15.51 1"3/8 Z6
ПГА-1002/3 8500 17 000 16,8–30,6 1"3/4 Z20
ПГА-1202 11 600 23 200 11,1–19,4 1"3/4 Z20
ПГА-1602/3 15 700 31 400 13,4–47,5 1"3/4 Z20
ПГА-1702/3 15 700 31 400 13,4–47,5 1"3/4 Z20
ПГА-2102/3 21 000 47 000 12,1–62,1 1"3/4 Z20
ПГА-2502 23 780 48 000 13,6–23,6 1"3/4 Z20
ПГА-3003/4 30 760 61 520 25,7–84,4 1"3/4 Z20
ПГА-4203 42 000 142 000 27,8–91,4 1"3/4 Z20
Модели с высоким соотношением для больших вертикальных смесителей и устройств подачи биогаза.
ПГА-1603 15 700 31 400 24,4–116,9 1"3/4 Z20
ПГА-1703 15 700 31 400 24,4–116,9 1"3/4 Z20
ПГА-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
ПГА-2503 23 780 48 000 35,7–142,2 1"3/4 Z20
ПГА-3004 30 760 61 520 97,4–612,3 1"3/4 Z20
ПГА-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • Максимальный крутящий момент — это прерывистый пик, который воспринимает редуктор во время запуска нагруженного шнека; непрерывный крутящий момент — это значение для непрерывного режима смешивания.
  • Показанные варианты входного вала представляют собой стандартные профили ВОМ 1"3/8 Z6 и 1"3/4 Z20. Другие шлицы, размеры отверстий и размеры выходного фланца могут быть обработаны по вашему чертежу.
  • Коэффициенты, выходящие за пределы диапазона, указанного для данного кадра, иногда могут быть достигнуты путем объединения этапов — отправьте требуемую скорость вывода, и мы подтвердим.

Как выбрать правильную модель PGA для вашего микшера

  1. Подберите раму в соответствии с мощностью трактора и размером шнека.Небольшие миксеры мощностью 40–80 л.с. обычно работают на ПГА-502 или ПГА-1002/3; Вагоны TMR среднего класса мощностью 80–150 л.с. обычно используют от PGA-1602/3 до PGA-2502; большие вертикальные смесители и питатели биогаза переходят на PGA-3004 или PGA-4204.
  2. Проверьте постоянный крутящий момент на соответствие вашим обязанностям.Сравните требуемый крутящий момент шнека миксера с непрерывным значением в таблице, а не с пиковым значением. Пиковое значение — это запас для запуска, а не рабочий рейтинг.
  3. Подтвердите входной вал.Большинство тракторов в Европе и Северной Америке используют 1"3/8 Z6 при 540 об/мин, в то время как более крупные машины используют 1"3/4 Z20. Неправильный сплайн — самая распространенная ошибка заказа, которую мы видим.
  4. Проверьте крепление и уровень масла.Проверьте расположение болтов, выходной фланец и положение маслозаливной горловины относительно рамы смесителя, чтобы агрегат располагался под углом, указанным в руководстве.
  5. Запланируйте интервал технического обслуживания.Используйте сорт масла и интервал замены, указанные в руководстве; мы можем предоставить письменный график технического обслуживания вместе с поставкой, если он понадобится вашей сервисной команде для гарантийных записей.

Не знаете, какая рамка подойдет? Отправьте марку миксера, диаметр шнека, мощность трактора и необходимую скорость шнека — перед заказом наши инженеры подтвердят модель и соотношение.

Детали продукта

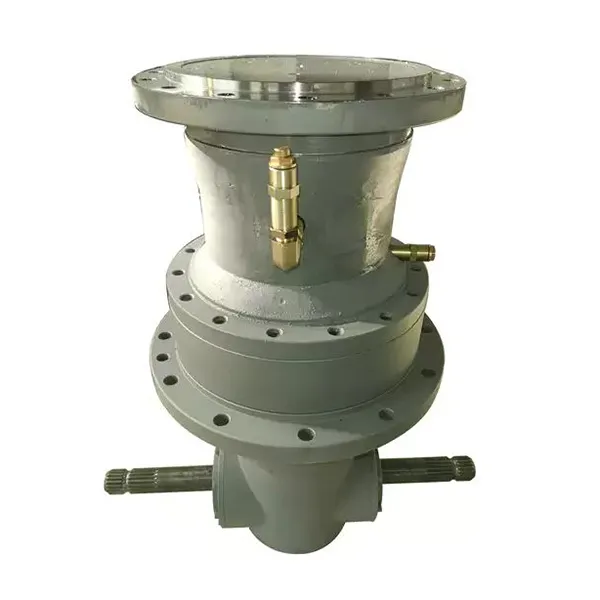

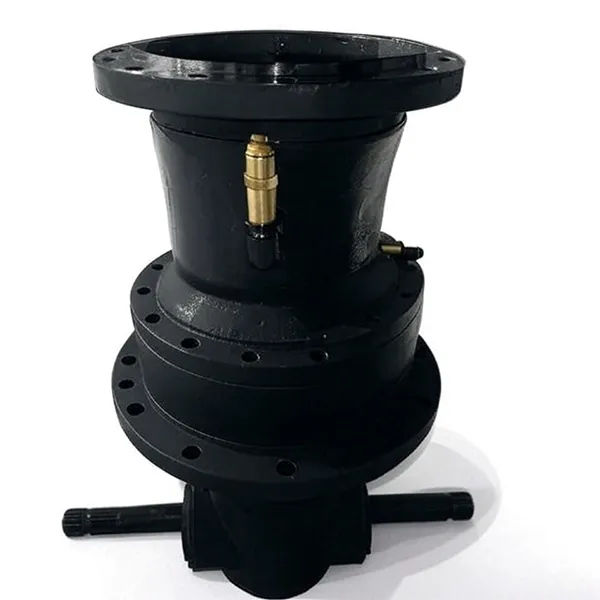

Обе фотографии ниже представляют собой производимый нами агрегат серии PGA: собранный редуктор с литым корпусом и входом отбора мощности, а также габаритный чертеж, используемый для проверки монтажа.

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Планетарный редуктор привода шнека серии ПГА — чугунный корпус, ступень планетарного редуктора и входной вал отбора мощности.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Габаритные и установочные размеры планетарного редуктора кормосмесителя серии ПГА.

Материалы, уплотнения и качество сборки

Зубчатые передачи и термическая обработка

Шестерни и валы изготовлены из высокопрочной легированной стали и подвергнуты газовой цементации, а затем закалены до твердости поверхности зубьев около HRC58, при этом сердечник остается достаточно прочным, чтобы поглощать удары. Именно эта комбинация придает серии PGA устойчивость к износу при работе с абразивным силосом и устойчивость к повторяющимся запускам под нагрузкой, а также является причиной того, что одну и ту же раму можно предлагать в широком диапазоне передаточных чисел без изменения внешнего вида.

Корпус и уплотнение

Корпус представляет собой цельный чугунный корпус, который удерживает отверстия подшипников концентрично и гасит вибрацию, которую может передавать сборный корпус. Двойное уплотнение на входном и выходном концах удерживает смазку и предотвращает попадание пыли, шлама и промывочной воды, обеспечивая устройству уровень защиты IP65. Смазочные ниппели и точка заливки масла расположены таким образом, чтобы можно было выполнять плановое обслуживание, когда миксер находится в рабочем положении.

Тестирование перед отправкой

Каждый редуктор запускается и проверяется перед упаковкой: работа на холостом ходу для подтверждения плавности вращения и масляного уплотнения, проверка люфта и рисунка контакта на шестерне, а также окончательная проверка входного шлица и выходного фланца. Протоколы испытаний могут быть приложены к отгрузочным документам, если ваш проект требует документального подтверждения.

Ключевые преимущества для операторов кормосмесителей

  1. Меньшая стоимость топлива.Высокая эффективность трансмиссии означает, что между валом отбора мощности и шнеком теряется меньше мощности, что позволяет сократить расход топлива примерно на 30 % при сопоставимых работах по смешиванию.
  2. Быстрый старт, без предварительного подогрева.Редуктор быстро приходит в рабочее состояние, поэтому утренние замесы и доливочные смеси не нуждаются в длительном прогреве.
  3. Стабильное высокоскоростное перемешивание.Прецизионный набор шестерен поддерживает постоянную скорость шнека при работе с сеном, силосом и концентратом, поэтому рацион равномерно смешивается, а не расслаивается.
  4. Более плавный и продолжительный ход.Симметричная конструкция планетарной передачи уравновешивает силу передачи, снижая заклинивающие нагрузки и механический износ всей трансмиссии.
  5. Автоматическое переключение передаточного числа под нагрузкой.Установка запускается в режиме высокого крутящего момента, который разбивает уплотненный или замороженный корм, а затем переключается на более быстрый режим для остальной части партии.
  6. Работает с небольшими тракторами.Усиление крутящего момента позволяет меньшему и более дешевому трактору приводить в движение тот же шнек, освобождая более крупные машины для других полевых работ.
  7. Увеличенный срок службы трансмиссии ВОМ.Низкий пусковой момент снижает удары по ВОМ трактора и муфте вала, увеличивая интервалы замены муфт в 2–3 раза.
  8. Более тихая и стабильная работа.Многозубчатое зацепление поглощает вибрацию трансмиссии, снижая шум и риск ослабления крепежных элементов.
  9. Более простая эксплуатация.Автоматическое переключение передач сокращает необходимость ручного вмешательства, поэтому оператор следит за рационом и машиной, а не за коробкой передач.
  10. Документированное качество.Производство соответствует стандарту ISO 9001, обрабатывается и собирается на нашем собственном заводе, с запасными частями и технической поддержкой после поставки.

Приведенные выше данные по экономии топлива и интервалам технического обслуживания основаны на конструкции нашего редуктора и типичном режиме работы смесителя; Фактические результаты зависят от трактора, рациона и условий эксплуатации.

Доступные конфигурации и монтаж

Серия PGA поставляется в виде прочной, компактной планетарной передачи, которая крепится болтами к миксерам трех распространенных конструкций. Сообщите нам, какой из них вы собираете или используете, и выходной фланец, монтажная поверхность и положение заливки масла будут установлены соответствующим образом.

Автобетоносмесители

Привод шнека осуществляется от отбора мощности двигателя грузового автомобиля или гидромотора через коробку передач, при этом корпус установлен на передней панели смесителя.

Самоходные машины

Коробка передач установлена ​​на подвижном шасси, где планетарная передача с низким уровнем вибрации защищает зубчатую передачу от ударов при движении.

Стационарные и стационарные миксеры

Непрерывная работа на биогазовых установках, центрах питания и стационарных установках TMR, где можно запланировать охлаждение масла и доступ для обслуживания.

Приложения

Серия PGA приводит в движение кормосмесители и системы подачи биогазовых установок. Типичные установки включают в себя:

  • Вертикальные и горизонтальные кормосмесители и кормосмесители TMR
  • Шнековые и шнековые конвейеры в кормоцехах и внутрихозяйственных кормовых кухнях
  • Линии для смешивания силоса и соломы, где необходимо измельчить уплотненный материал.
  • Смесители сырья для биогазовой установки и шнеки-дозаторы работают в непрерывном режиме
  • Разбрасыватели подстилки и наполнителя, использующие тот же принцип шнекового привода.
  • Ретрофит-замена изношенных редукторов на существующих смесителях других марок.

Если вашей машины нет в этом списке, опишите область применения и рабочий цикл. Для коробки передач, подходящей для стационарного устройства подачи биогаза, может потребоваться масло другой спецификации или угол установки для прицепного фургона TMR.
