Гидравлический цилиндр подъема крана
  • Гидравлический цилиндр подъема кранаГидравлический цилиндр подъема крана
  • Гидравлический цилиндр подъема кранаГидравлический цилиндр подъема крана

Гидравлический цилиндр подъема крана

Гидравлический цилиндр подъема крана Raydafon — это цилиндр управления углом стрелы для мобильных кранов и портовой техники. Эталонная модель ZXSTC1000S.2.5-00: диаметр отверстия 320, шток 280, ход 4000 мм, расстояние установки 4750 мм, рабочее давление 32 МПа, динамическая тяга 3000 кН в реальном времени, вес агрегата 1522 кг. Корпус изготовлен методом 7-проходной штамповки из авиационной высокопрочной легированной стали, подвергнутой двойному старению для стабилизации прочности на разрыв выше 1250 МПа. Тройное прогрессивное уплотнение с композитным кольцом из перфторэфирного каучука, импортированным из Германии, и ступенчатой ​​пылезащитной кромкой толщиной 5 мкм. Встроенный электрогидравлический сервопривод с магнитострикционной обратной связью по положению ±0,03 мм для стабильности на сверхнизких скоростях 0,08 мм/с. 5000-часовой цикл без технического обслуживания. Специальное отверстие диаметром 50–500 мм, устойчивое к воздействию соленого тумана и пыли. Минимальный заказ 5 единиц, время выполнения оптовой партии 45-60 дней. Отправьте модель крана, требования к тяге и количество для получения предложения.
Подъемная стрела крана · Модель ZXSTC1000S.2.5-00

Гидравлический цилиндр подъема стрелы крана на заказ для мобильных кранов и портовой техники — Прямая поставка OEM-производителя

Гидравлический цилиндр подъема стрелы регулирует угол стрелы мобильных кранов. Raydafon разработал его с многоступенчатой ​​телескопической конструкцией двойного действия, которая выдвигается на большое расстояние и компактно убирается. Корпус изготовлен методом 7-проходной штамповки из авиационной высокопрочной легированной стали и подвергнут двойному старению для стабилизации прочности на разрыв выше 1250 МПа. Тройное прогрессивное уплотнение и магнитострикционный сервомодуль справляются с солевыми брызгами, пылью и требованиями точности в портовых и ветроэнергетических циклах.

3000 кН Динамическая тяга в реальном времени
32 МПа Рабочее давление
Φ320×Φ280 Диаметр × стержень
4000 мм Гладить
5000 ч Не требует обслуживания
Эталонная модель

ZXSTC1000S.2.5-00 — Полная спецификация

Эталонная модель представляет собой реальную производственную конфигурацию, используемую для систем подъема вылета тяжелых мобильных кранов. Пользовательские диаметр и ход доступны в одном и том же процессе рисования.

Название цилиндра Номер чертежа Отверстие ΦD Род Φd Ход S Установить. л Давление Порт Масса
Гидравлический цилиндр подъема стрелы ZXSTC1000S.2.5-00 Φ320 Φ280 4000 мм 4750 мм 32 МПа 2-М27×2
4-G1/4
1522 кг

По вашему чертежу могут быть изготовлены крановые схемы с различной тягой или схемой крепления. Отправьте марку и модель крана, необходимую тягу и монтажный чертеж. Более широкий ассортимент цилиндров для мобильных кранов см.Гидравлические цилиндры мобильных крановкатегория.

Глубокое погружение в инженерию

Четыре технологии, которые отличают этот цилиндр

01

Полноценное адаптивное управление нагрузкой

Корпус цилиндра выкован из авиационного материала. Raydafon использует специальную высокопрочную легированную сталь, которая проходит семь проходов штамповки, а затем термическую обработку двойного старения. Двойное старение стабилизирует структуру материала, поэтому предел прочности на разрыв превышает 1250 МПа. В цилиндре с усилием 3000 кН, работающем в непрерывных циклах подъема, именно эта зернистая структура обеспечивает стабильный усталостный срок службы при давлении 32 МПа.

≥1250 МПа растяжение
02

Прецизионное сервоуправление микронного уровня

Команда инженеров Raydafon разработала интегрированный электрогидравлический сервомодуль, который заменяет традиционную установку отдельного управления клапанами. В группе клапанов используются сердечники сервоклапанов авиационного класса и магнитострикционный датчик смещения с точностью ±0,03 мм. Эта комбинация поддерживает стабильную работу на сверхнизких скоростях со скоростью 0,08 мм/с, поэтому оператор может позиционировать стрелу без скачков и перерегулирований во время операций точной погрузки.

±0,03 точность датчика мм
03

Долговечная защита в экстремальных условиях окружающей среды

Портовое оборудование подвергается эрозии из-за солевых брызг. Металлургическое оборудование видит высокотемпературную пыль. Для обоих компания Raydafon разработала тройную прогрессивную защитную конструкцию с уплотнением. Основное уплотнение представляет собой композитное кольцо из перфторэфирного каучука, импортированное из Германии, с двойной кромкой для двусторонней компенсации давления. В среднем слое используется ступенчатая пылезащитная кромка, которая задерживает твердые частицы размером более 5 мкм. Защита от загрязнения на 40 % выше, чем у традиционного однокромочного уплотнения. Комбинированный цикл рассчитан на 5000 часов без технического обслуживания.

5 мкм пылезащитная кромка
04

Гидравлическая система, оптимизированная по энергоэффективности

Энергосберегающая конструкция Raydafon основана на анализе того, как на самом деле работает строительная техника. Схема дифференциальной амплитуды снижает объем циркуляции гидравлического масла на 35 % в условиях холостого хода. В сочетании с высокоэффективной группой насосов с синхронным двигателем с постоянными магнитами общее энергопотребление системы снижается на 28% по сравнению с традиционным решением. На кране, работающем по 8 часов, это приводит к заметному снижению расхода топлива или аккумулятора.

-28% энергия системы

Почему Raydafon Crane поднимает гидравлические цилиндры

A

20 лет в области гидравлики

Raydafon занимается производством гидроцилиндров уже два десятилетия. Команда инженеров самостоятельно разрабатывает цилиндр, сервомодуль и систему уплотнений, поэтому изменения в спецификациях вносятся непосредственно у источника, а не через сторонних поставщиков.

B

Полный контроль от ковки до сборки

Ковка кузова, термообработка, хонингование, хромирование, сборка уплотнений и испытания под давлением – все это происходит на заводе Raydafon. Это сохраняет отслеживаемость и уменьшает расхождения в партиях, получаемых от разных поставщиков.

C

Прямые заводские цены

Продается по модели прямых продаж. Сопоставимые характеристики при цене примерно 60% от стоимости европейских и американских брендов того же уровня технических характеристик. Между фабрикой и покупателем не добавляется торговая наценка.

D

Полная настройка

Диаметр отверстия цилиндра от Φ50 мм до Φ500 мм может быть изготовлен по индивидуальному заказу. Ход, расстояние установки, тип порта и схема монтажа рассчитываются по вашему чертежу, что позволяет точно подобрать нестандартные модели кранов.

E

Проверено в портовых и ветроэнергетических условиях

Система тройного уплотнения и сервомодуль созданы для работы в условиях солевого тумана и подъема тяжелых грузов при помощи ветра. Проект ориентирован на реальные рабочие места, а не на лабораторные условия.

F

OEM-поддержка

Отправьте марку и модель крана или номер чертежа. Raydafon выполняет реверс-инжиниринг, пробует и оценивает заказную партию по одному и тому же чертежу. Поддерживает упаковку под собственной торговой маркой для OEM-клиентов.

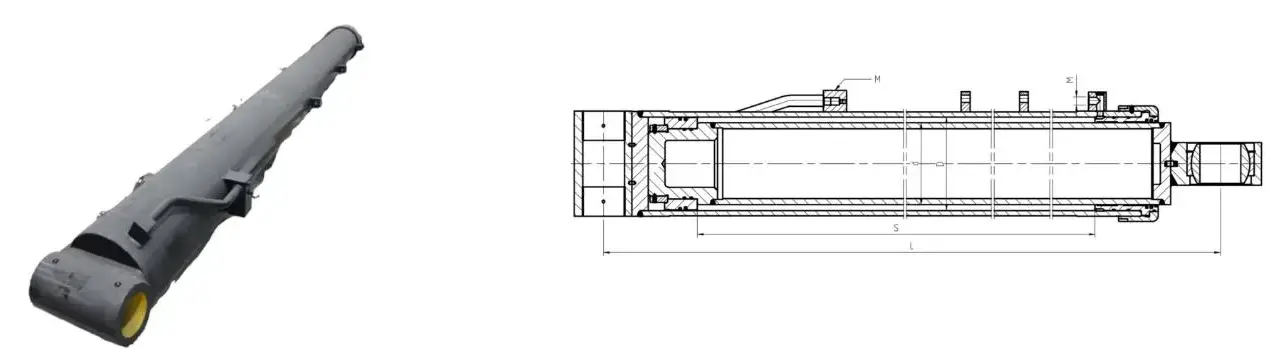

Габаритные чертежи

Crane luffing hydraulic cylinder dimension drawing
Обзор установки — интерфейс отверстия/стержня, положение порта и схема монтажа.

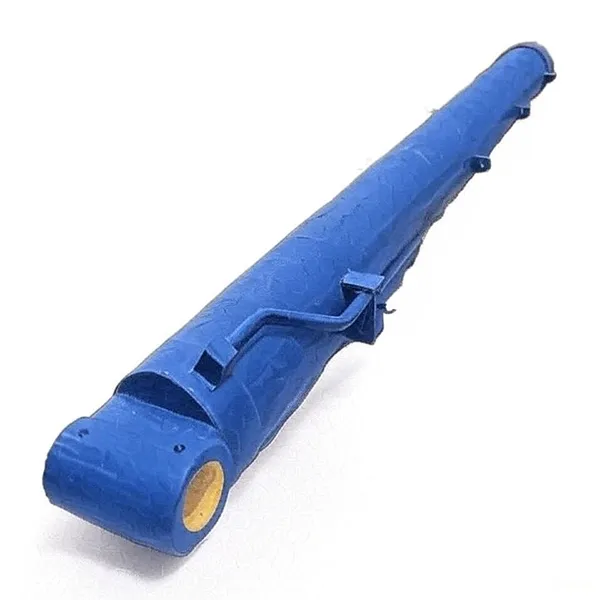

Crane luffing hydraulic cylinder product view
Вид изделия — корпус цилиндра и шток в сборе
Crane luffing hydraulic cylinder detail
Деталь порта и уплотнения — 2-M27×2 плюс интерфейс 4-G1/4.

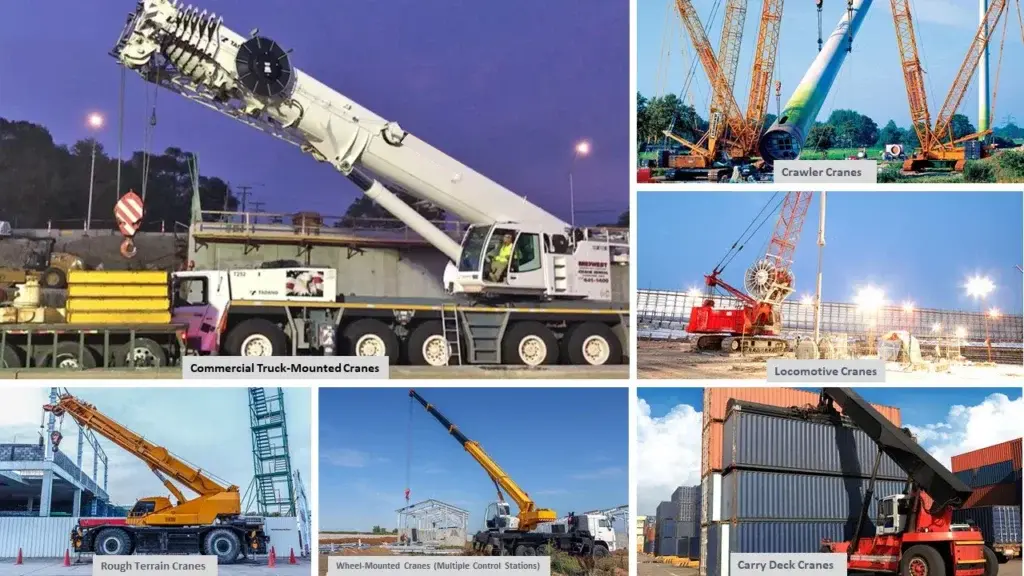

Crane luffing hydraulic cylinder application
Указание по применению — установка на контуре подъема вылета мобильного крана

Где используются гидравлические цилиндры подъема стрелы крана

01

Мобильные краны

Регулирование угла стрелы на автомобильных и вездеходных автокранах. Управляет тягой, необходимой для подъема и удержания стрелы при полной нагрузке.

02

Портовая техника

Судно-береговые и дворовые краны в условиях солевого тумана. Тройное прогрессивное уплотнение и твердое хромирование продлевают цикл технического обслуживания при прибрежных операциях.

03

Ветроэнергетическое оборудование

Подъем стрелы крана на судах для монтажа и технического обслуживания. Высокая стабильность тяги и сервоуправление на микронном уровне важны для точного позиционирования на море.

04

Тяжелое машиностроение и металлургия

Промышленное подъемное оборудование в условиях высоких температур и пыли. Схема энергосбережения снижает расход топлива или аккумулятора при длительных сменах.

Спецификация заказа

Эталонная модель
ZXSTC1000S.2.5-00
Динамическая тяга в реальном времени
3000 кН
Рабочее давление
32 МПа
Диаметр отверстия
Φ320 мм (доступны нестандартные Φ50–500 мм)
Диаметр стержня
Φ280 мм
Гладить
4000 мм
Расстояние установки
4750 мм
Вес единицы
1522 кг
Порт/интерфейс
2-М27х2 плюс 4-Г1/4
Ковка кузова
Легированная сталь авиационного класса, 7-проходная штамповка, двойное старение до предела прочности на разрыв ≥1250 МПа.
Сервоуправление
Встроенный электрогидравлический сервопривод, магнитострикционный датчик, точность ±0,03 мм, сверхнизкая скорость 0,08 мм/с.
Уплотнение
Тройное прогрессивное уплотнение, основное кольцо из немецкого перфторэфирного композита, ступенчатая пылезащитная кромка толщиной 5 мкм.
Энергосбережение
Схема с дифференциальной амплитудой, циркуляция масла на холостом ходу меньше на 35 %, энергопотребление системы снижается на 28 %.
Цикл обслуживания
5000 часов без обслуживания
Кастомизация
Полное индивидуальное отверстие диаметром 50–500 мм, OEM-упаковка и частная торговая марка.
минимальный заказ
5 единиц на модель
Время выполнения оптовой партии
45-60 дней после депозита и утверждения чертежа
Основа котировки
Модель и тоннаж крана, требования к тяге, характеристики диаметра/хода, размер порта, количество, порт назначения

Как ваш заказ проходит через Raydafon

  1. 01

    Краткое описание приложения

    Отправьте модель и тоннаж крана, необходимую тягу, характеристики диаметра/хода, размер порта, количество и порт назначения.

  2. 02

    Выбор модели и предложение

    Raydafon подтверждает, подходит ли эталонная модель или требуется индивидуальная сборка. Предложение FOB Нинбо выдается с указанием времени выполнения заказа.

  3. 03

    Утверждение чертежа

    Для индивидуальных сборок компания Raydafon выполняет реверс-инжиниринг OEM-детали, производит образец и согласовывает с покупателем диаметр отверстия, ход, расстояние установки и размеры портов.

  4. 04

    Ковка и термообработка

    7-проходная штамповка и двойное старение стабилизируют корпус до предела прочности на разрыв выше 1250 МПа. Затем следует хонингование и твердое хромирование.

  5. 05

    Сборка и испытание давлением

    Поршень, уплотнения, сервомодуль и буфер собраны. Цилиндр испытан под давлением 32 МПа и проверен на плавность хода и реакцию сервопривода.

  6. 06

    Упаковка и отгрузка

    Цилиндры упакованы в усиленные деревянные ящики с антикоррозийным маслом и защитными торцевыми крышками. Отправка морским, воздушным или экспресс-доставкой с упаковочным листом, счетом-фактурой и отчетом об инспекции.

Документация и поддержка качества

  • ✓
    Сертификат материала

    Сертификат на корпус из легированной стали, протокол термообработки двойного старения, паспорт уплотнительного состава, прилагаемый к каждой поставке.

  • ✓
    Отчет об испытаниях под давлением

    Перед упаковкой каждый баллон испытывается под давлением 32 МПа. Регистрируются утечки, плавность хода, реакция сервопривода и установка порта.

  • ✓
    Протокол проверки размеров

    Диаметр отверстия, шток, ход, установочное расстояние и размеры портов записаны в соответствии с заказанной спецификацией или чертежом заказчика.

  • ✓
    Экспортная упаковка

    Усиленный деревянный корпус с антикоррозийным маслом и защитными торцевыми крышками. Большие партии баллонов упаковываются на поддоны и обвязываются ремнями для морской перевозки.

Часто задаваемые вопросы

Что такое гидроцилиндр подъема стрелы крана?

Гидравлический цилиндр подъема стрелы крана — это гидравлический компонент, который контролирует угол стрелы мобильного крана. Под изменением вылета стрелы понимается подъем или опускание стрелы, а цилиндр приводит в движение это движение посредством многоступенчатой ​​телескопической конструкции двойного действия. Это один из основных цилиндров мобильных кранов наряду с цилиндром противовеса и цилиндром выносной опоры.

Какова эталонная модель и ее суть?

Эталонной моделью является ZXSTC1000S.2.5-00 с динамической тягой 3000 кН в реальном времени, рабочим давлением 32 МПа, внутренним диаметром 320 мм, штоком 280 мм, ходом 4000 мм, монтажным расстоянием 4750 мм и массой 1522 кг. Raydafon поддерживает индивидуальный диаметр отверстия и ход кранов OEM-производителей.

Какой материал и процесс ковки используется?

Корпус цилиндра изготовлен методом семипроходной штамповки из авиационной высокопрочной легированной стали, а затем подвергнут двойному старению для стабилизации прочности на разрыв выше 1250 МПа. Этот процесс ковки улучшает зеренную структуру и усталостную долговечность по сравнению с традиционным литьем или механической обработкой прутковой заготовки, что важно для цилиндра с упором 3000 кН, работающего в непрерывных циклах подъема.

Насколько точно сервоуправление?

Raydafon использует встроенный электрогидравлический сервомодуль с сердечниками сервоклапанов авиационного класса и магнитострикционным датчиком смещения с точностью ±0,03 мм. Это обеспечивает стабильную работу на сверхнизких скоростях со скоростью 0,08 мм/с, поэтому оператор может точно позиционировать стрелу без прерывистого движения.

Как работает система тройного уплотнения?

Тройная прогрессивная структура уплотнения состоит из трех слоев. Основное уплотнение представляет собой композитное кольцо из перфторэфирного каучука, импортированное из Германии, с двойной кромкой для двусторонней компенсации давления. В среднем слое используется ступенчатая пылезащитная кромка, которая задерживает твердые частицы размером более 5 мкм. Внешний слой обеспечивает дополнительную защиту дворников. Способность защиты от загрязнения на 40 % выше, чем у однокромочного уплотнения.

Каков механизм энергосбережения?

Raydafon использует инновационную схему дифференциальной амплитуды, которая уменьшает объем циркуляции гидравлического масла на 35% в условиях холостого хода. В сочетании с высокоэффективной группой насосов с синхронным двигателем с постоянными магнитами общее энергопотребление системы снижается на 28% по сравнению с традиционным решением.

Каков цикл обслуживания и диапазон настройки?

Цилиндр рассчитан на 5000-часовой цикл без технического обслуживания в условиях солевого тумана и пыли. Raydafon поддерживает полную настройку диаметров цилиндров от 50 мм до 500 мм, а также OEM-упаковку и частную торговую марку. Минимальный заказ составляет 5 единиц на модель.

Как мне запросить ценовое предложение?

Отправьте модель и тоннаж вашего крана, требуемую тягу, характеристики диаметра/хода, размер порта, количество и порт назначения. Raydafon подтвердит модель или разработает индивидуальную сборку, а затем предложит предложение FOB Нинбо с указанием времени выполнения и деталей упаковки.

Готовы приобрести изготовленные на заказ гидравлические цилиндры для подъема стрелы крана?

Отправьте модель и тоннаж вашего крана, требуемую тягу, характеристики диаметра/хода и количество заказа. Raydafon подтвердит модель или разработает индивидуальную сборку, а затем предложит предложение FOB Нинбо с указанием времени выполнения и деталей упаковки.
