Как точность передачи влияет на производительность и надежность оборудования?

В мире механической передачи энергии шестерни являются фундаментальными строительными блоками, которые обеспечивают преобразование скорости и крутящего момента в бесчисленных приложениях — от промышленного оборудования и автомобильных трансмиссий до сельскохозяйственного оборудования и ветряных турбин. Производительность и надежность любой системы с зубчатым приводом во многом зависит от точности изготовления шестерен. Точность зубчатых колес включает в себя несколько аспектов: точность размеров, геометрию профиля зуба, качество поверхности, а также качество материала и термической обработки. На заводе Raydafon Technology Group Co., Limited уже более двух десятилетий производятся высокоточные зубчатые передачи, и мы видели, как даже небольшие отклонения в геометрии зубчатых колес могут привести к значительным потерям в эффективности, повышенному шуму и вибрации, а также преждевременному выходу из строя компонентов. В этой статье представлен всесторонний анализ того, как точность зубчатых передач влияет на производительность и надежность оборудования, подкрепленный инженерными принципами и практическими примерами.

Взаимосвязь между точностью передачи и производительностью оборудования многогранна. Зубчатые передачи более высокой точности демонстрируют меньшую погрешность передачи, что напрямую приводит к более плавной работе, снижению вибрации и более высокому механическому КПД — часто на 2–5 процентов по сравнению с шестернями более низкого качества. Такое повышение эффективности не только снижает потребление энергии, но и продлевает срок службы подшипников, уплотнений и других компонентов трансмиссии. Более того,прецизионные шестерниобеспечивают превосходное распределение нагрузки по профилю зуба, сводя к минимуму концентрацию напряжений, которая может привести к образованию язв, задиров или поломке зуба. С точки зрения надежности, прецизионные шестерни менее склонны к износу и усталости и сохраняют свои рабочие характеристики в течение более длительного периода, сокращая частоту технического обслуживания и время незапланированных простоев. В этом подробном руководстве мы рассмотрим технические аспекты точности зубчатых колес, включая классы качества AGMA и ISO, параметры шероховатости поверхности и контроль люфта. Мы также предоставим подробные спецификации, протоколы испытаний и критерии выбора, основанные на обширной инженерной практике нашего завода.

Оглавление

• 1. Почему Gear Precision снижает вибрацию и шум в оборудовании?
• 2. Как качество поверхности и профиль зуба влияют на несущую способность?
• 3. Каковы основные технические характеристики наших прецизионных зубчатых передач?
• 4. Как прецизионные шестерни могут сократить объем технического обслуживания и продлить срок службы оборудования?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по выбору снаряжения

Почему Gear Precision снижает вибрацию и шум в оборудовании?

Вибрация и шум – это не просто неприятности; они являются индикаторами механического повреждения, которое может привести к выходу из строя компонентов и снижению надежности оборудования. В основе вибрации и шума, вызванных шестерней, лежит ошибка трансмиссии, которая представляет собой разницу между теоретическим и фактическим выходным положением шестерни. Каждая зубчатая пара имеет определенную погрешность передачи из-за производственных допусков, отклонения зубьев под нагрузкой и других факторов. Более точная передача имеет меньшую погрешность передачи, что приводит к более плавному включению, снижению вибрации и более тихой работе. Наш завод установил, что переход от редуктора AGMA класса 10 (стандартное коммерческое качество) к редуктору AGMA класса 12 (высокая точность) позволяет снизить уровень вибрации на 40–60 процентов и снизить общий шум на 3–5 дБА, что является значительным субъективным улучшением.

Специальные механизмы снижения вибрации и шума Precision Gear:

• Уменьшение погрешности зуба к зубу:Процессы прецизионной механической обработки, такие как шлифование и хонингование, позволяют производить шестерни с минимальными изменениями в расстоянии между зубьями и профилем. Это гарантирует, что каждый зуб зацепится одинаково, предотвращая циклические удары, вызывающие вибрацию.
• Оптимизированная модификация профиля зуба:Высокоточные зубчатые передачи часто имеют рельеф вершины и выпуклость профиля, которые компенсируют прогиб зубьев под нагрузкой. Это обеспечивает плавное зацепление шестерни на протяжении всего цикла зацепления, сводя к минимуму динамические силы.
• Превосходное качество поверхности:Более гладкая поверхность зубьев снижает трение и явление прерывистого скольжения, которое может вызвать вибрацию. Наши продукты Precision Gear достигают шероховатости поверхности Ra от 0,4 до 0,8 микрометра по сравнению с Ra 1,6 для стандартных зубчатых колес, что приводит к более тихой работе.
• Сбалансированная геометрия шестерни:Прецизионное производство гарантирует динамическую балансировку передачи, исключая любой остаточный дисбаланс, который может вызвать вибрацию на высоких скоростях. Это особенно важно для применений со скоростью выше 3000 об/мин.

Практический пример бумажной фабрики в США иллюстрирует влияние точности зубчатой ​​передачи на вибрацию. На мельнице наблюдался высокий уровень вибрации в редукторе главного привода, что приводило к преждевременному выходу из строя подшипников и незапланированным остановкам. Оригинальные шестерни имели качество AGMA Class 10, с видимыми шероховатостями на боковых сторонах зубьев. После замены шестерен на наши Precision Gear, отшлифованные до класса 12 AGMA с чистотой поверхности Ra 0,5, уровни вибрации снизились со среднеквадратичных 12 мм/с до среднеквадратичных 4,5 мм/с. Снижение вибрации продлило срок службы подшипников с 6 месяцев до более 2 лет, а завод сообщил о ежегодной экономии в размере 45 000 долларов США на затратах на техническое обслуживание и производственных потерях. Этот случай показывает, что инвестиции в прецизионные механизмы – это не просто улучшение качества; это финансовое решение, которое приносит ощутимую прибыль.

Наш завод в Райдафоне использует передовые зубошлифовальные станки с ЧПУ от Reishauer и Kapp для достижения такого уровня точности. Мы используем комбинацию непрерывного генерировательного шлифования и профильного шлифования для достижения необходимой формы зуба с циклом измерения, который проверяет каждый критический размер. Полученная передача имеет ошибку передачи, которая обычно составляет менее 10 угловых секунд, что является исключительно плавным. Снижая вибрацию и шум, наш Precision Gear напрямую повышает производительность оборудования, комфорт оператора и долговечность всей трансмиссии.

Как качество поверхности и профиль зуба влияют на несущую способность?

Грузоподъемность — это способность шестерни передавать крутящий момент без усталости поверхности (питтинга) или усталости при изгибе (поломки зубьев). Точность зубчатой ​​передачи влияет на несущую способность через два основных фактора: качество поверхности боковых сторон зуба и точность профиля зуба. Более гладкая поверхность снижает контактное напряжение между зубами, поскольку нагрузка распределяется по большей эффективной площади. Аналогичным образом, более точный профиль зуба обеспечивает равномерное распределение нагрузки по ширине зуба, предотвращая локальную перегрузку. Наш завод провел обширные испытания влияния качества поверхности и точности профиля на срок службы шестерен, и мы обнаружили, что повышение уровня точности с класса AGMA 10 до класса 12 может увеличить несущую способность шестерни на 20–30 процентов, что позволяет передавать более высокий крутящий момент без увеличения размера шестерни.

Грузоподъемные преимущества высокоточных зубчатых передач:

• Пониженное контактное напряжение (напряжение Герца):Более гладкая поверхность и точный профиль уменьшают количество микроскопических выступов и впадин на поверхности зуба, которые являются местами высокого контактного напряжения. Наши прецизионные шестерни с шероховатостью поверхности Ra 0,4 выдерживают до 20 процентов более высокое контактное напряжение до появления точечной коррозии по сравнению с шестернями с отделкой Ra 1,6.
• Улучшенное удержание смазочной пленки:Чистая поверхность позволяет смазке образовывать более плотную и упругую эластогидродинамическую (ЭГД) пленку, которая предотвращает контакт металла с металлом и снижает износ. Наши испытания показывают, что в прецизионных шестернях толщина пленки EHD на 25 процентов превышает толщину стандартной зубчатой ​​передачи при тех же условиях нагрузки.
• Равномерное распределение нагрузки:Точный профиль зуба обеспечивает равномерное распределение нагрузки по эвольвенте зуба, избегая краевой нагрузки или концентрированного напряжения в корне зуба. Это снижает риск поломки зубьев и продлевает усталостный срок службы шестерни.
• Уменьшенное изменение скорости скольжения:Прецизионные шестерни поддерживают более постоянную скорость скольжения по поверхности зуба, сводя к минимуму изменения трения и износа. Это особенно важно для передач, работающих на высоких скоростях и при больших нагрузках.

Исследование, проведенное нашим заводом в сотрудничестве с крупным производителем ветряных турбин, позволило количественно оценить влияние качества поверхности на срок службы шестерен. Два комплекта шестерен с одинаковой геометрией и материалом были испытаны в одинаковых условиях нагрузки и скорости. Один комплект имел шероховатость поверхности Ra 1,6 (после резки), а другой - шероховатость Ra 0,4 (шлифованный). Шлифованные шестерни, соответствующие нашему стандарту Precision Gear, имеют срок службы от питтинговой коррозии в 2,5 раза дольше, чем у шестерен, обработанных после нарезки. Испытание было прекращено через 10 000 часов, после чего на шлифованных шестернях не было никаких признаков точечной коррозии, а на снятых шестернях появились значительные поверхностные повреждения. Это испытание подтвердило, что инвестиции в качество поверхности и точность профиля напрямую приводят к увеличению срока службы оборудования и сокращению объема технического обслуживания.

ВРайдафон Технолоджи Груп Ко., Лимитед, мы используем современное оборудование для измерения зубчатых колес, в том числе центры измерения зубчатых колес с ЧПУ от Klingelnberg и Zeiss, для проверки профиля зубьев и чистоты поверхности каждого прецизионного зубчатого колеса, которое мы производим. Мы измеряем отклонение профиля (fHα), отклонение спирали (fHβ) и отклонение шага (fp), чтобы обеспечить соответствие требуемому классу качества AGMA или ISO. Шероховатость поверхности измеряется профилометром на каждом зубце шестерни. Этот комплексный процесс измерения гарантирует, что наши шестерни соответствуют самым высоким стандартам точности, предоставляя нашим клиентам грузоподъемность и надежность, необходимые для их самых требовательных применений.

Каковы основные технические характеристики наших прецизионных зубчатых передач?

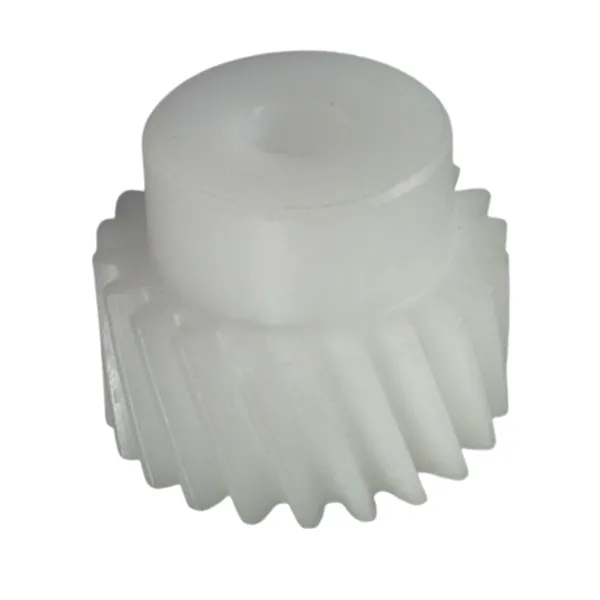

Raydafon Technology Group Co., Limited производит широкий ассортимент продукции Precision Gear, включая прямозубые, косозубые, конические и внутренние шестерни для различного промышленного применения. В нашу линейку продукции входят шестерни от классов AGMA от 10 до 14 (или эквивалентных от ISO 8 до ISO 4) с модулями от 0,5 до 40 и диаметром до 2000 мм. В таблице ниже приведены основные технические характеристики наших самых популярных продуктов Precision Gear, которые используются в аэрокосмической, автомобильной, нефтегазовой и тяжелой технике. Наш завод также может производить шестерни по индивидуальному заказу для удовлетворения конкретных требований проекта, включая нестандартные модули, специальные материалы и индивидуальную термообработку.

В дополнение к стандартным прецизионным классам наш завод предлагает несколько дополнительных функций для дальнейшего повышения производительности зубчатых передач. К ним относятся: специальные модификации зубьев (обрез вершины, рельеф корня, коронка) для оптимизации распределения нагрузки, процессы термообработки (цементация, азотирование, индукционная закалка) для повышения твердости поверхности и специальные покрытия (DLC, фосфат) для уменьшения трения и износа. Мы также предлагаем индивидуальную инженерную поддержку, включая проектирование и анализ передач с использованием передового программного обеспечения FEA, чтобы помочь нашим клиентам выбрать оптимальную передачу для их применения.

Наш процесс контроля качества включает 100-процентную проверку всех критических размеров в центре измерения зубчатых колес с ЧПУ. Каждая шестерня измеряется по профилю, шагу, шагу и биению, а подробный отчет о проверке предоставляется с каждой поставкой. Мы также проводим магнитопорошковый контроль (MPI) на шестернях диаметром более 200 мм для обнаружения любых подповерхностных трещин и включений. Наш завод в Райдафоне поддерживает полный перечень стандартных размеров шестерен и может обеспечить быструю обработку индивидуальных заказов. Мы также предлагаем полный спектр сопутствующей продукции, включая шестерни, валы и коробки передач, предоставляя универсальное решение для нужд наших клиентов в прецизионных зубчатых передачах.

Как прецизионные шестерни могут сократить объем технического обслуживания и продлить срок службы оборудования?

Надежность оборудования в конечном итоге измеряется временем безотказной работы и общей стоимостью владения. Прецизионные шестерни способствуют как снижению износа, минимизации риска катастрофического отказа, так и поддержанию стабильной производительности в течение длительных периодов времени. Поскольку высокоточные шестерни имеют меньшую погрешность передачи и лучшее распределение нагрузки, они выделяют меньше тепла и меньше изнашиваются зубья. Это означает, что они могут работать в течение более длительных интервалов между техническими осмотрами и ремонтами. Кроме того, стабильная работа прецизионных зубчатых передач облегчает обнаружение любого износа в системе, что позволяет проводить техническое обслуживание по состоянию, а не ремонт по мере необходимости. Наш завод документально подтвердил, что использование Precision Gear в промышленных коробках передач может увеличить время между плановыми ремонтами до 50 процентов, напрямую сокращая трудозатраты на техническое обслуживание и время простоя.

Преимущества обслуживания и надежности Precision Gear:

• Более низкая скорость износа:Гладкая поверхность и точная геометрия зубьев прецизионных шестерен снижают коэффициент трения, что приводит к меньшему абразивному износу с течением времени. Это продлевает срок службы шестерни и сохраняет ее размерную точность, предотвращая вибрацию и шум, которые сигнализируют о приближающемся выходе из строя.
• Снижение риска поломки зубов:Прецизионные шестерни равномерно распределяют нагрузку, избегая концентраций напряжений, которые могут привести к растрескиванию зубьев. Это делает их более устойчивыми к ударным нагрузкам и кратковременным перегрузкам, снижая риск внезапных поломок.
• Упрощенный мониторинг состояния:Стабильная и предсказуемая работа прецизионных зубчатых передач облегчает контроль их состояния с помощью анализа вибрации, анализа масла и термографии. Любое отклонение от базового уровня является ранним предупреждением о возникающей проблеме, позволяющим своевременно принять меры.
• Увеличенные интервалы замены масла:Поскольку прецизионные шестерни создают меньше трения и частиц износа, смазочное масло дольше остается чище. Это позволяет увеличить интервалы замены масла, снизить затраты на техническое обслуживание и экологические отходы.

Пример нефтеперерабатывающего завода на Ближнем Востоке иллюстрирует преимущества обслуживания прецизионных зубчатых передач. На нефтеперерабатывающем заводе был парк шестеренных насосов, которые работали со скоростью 3600 об/мин и перерабатывали агрессивные жидкости. Оригинальные шестерни класса 10 AGMA требовали полного ремонта каждые 12 месяцев из-за износа и точечной коррозии. После замены шестерен на наши Precision Gear, отшлифованные до класса 12 и с шероховатостью поверхности Ra 0,6, межремонтный интервал увеличился до 24 месяцев. На нефтеперерабатывающем заводе также сообщили, что прецизионные шестерни сохраняют стабильную производительность на протяжении всего расширенного интервала, что снижает риск неожиданных остановок. По оценкам менеджера по техническому обслуживанию, переход на прецизионные зубчатые передачи сэкономил заводу более 120 000 долларов США в год на затратах на техническое обслуживание и производственных потерях.

Наш завод предоставляет комплексные услуги по мониторингу состояния зубчатых передач, где мы анализируем данные о вибрации и пробы масла, чтобы прогнозировать оставшийся срок службы шестерен. Эта услуга помогает нашим клиентам заранее планировать свои работы по техническому обслуживанию, избегая незапланированных простоев. Кроме того, мы предлагаем услуги по перешлифовке изношенных шестерен, при которых мы восстанавливаем профиль зуба и чистоту поверхности до исходного уровня точности, обеспечивая экономичную альтернативу замене шестерен. Такое сочетание прецизионного производства, упреждающего мониторинга и услуг по восстановлению делает нашу продукцию Precision Gear комплексным решением для повышения надежности оборудования и снижения затрат на техническое обслуживание.

Часто задаваемые вопросы (FAQ)

Вопрос 1. В чем разница между классами точности зубчатых передач AGMA и ISO?

Ответ: AGMA (Американская ассоциация производителей зубчатых колес) и ISO (Международная организация по стандартизации) определяют классы точности зубчатых колес, но используют разные числовые шкалы и методы измерения. Классы AGMA обычно варьируются от класса 3 (самая низкая точность) до класса 15 (самая высокая точность). Степени ISO варьируются от ISO 1 (самый низкий) до ISO 12 (самый высокий). Для практических целей класс AGMA 10 примерно соответствует ISO 8, класс AGMA 12 — ISO 6, а класс AGMA 14 — ISO 4. Обе системы определяют допуски на профиль зуба, шаг, шаг и биение. Наш завод в Raydafon Technology Group Co., Limited может производить шестерни в соответствии со стандартами AGMA или ISO и предоставлять для вашего удобства таблицу перекрестных ссылок.

Вопрос 2: Насколько можно ожидать повышения эффективности от перехода на более точный механизм?

Ответ: Повышение эффективности зависит от нагрузки, скорости и конкретного класса точности. Для типичного промышленного редуктора, работающего при умеренных скоростях и нагрузках, переход с класса 10 AGMA на класс 12 может повысить механический КПД на 2–3 процента. Это может показаться небольшим, но для редуктора мощностью 1000 кВт это означает снижение потерь мощности на 20–30 кВт, что в течение года может означать значительную экономию энергии. На более высоких скоростях прирост эффективности может быть еще больше, поскольку прецизионные шестерни уменьшают потери на перемешивание и парусность. Мы предоставляем подробный расчет эффективности для каждого клиента на основе его конкретных рабочих параметров.

Вопрос 3: Являются ли точные шестерни более дорогими и стоят ли они того?

Ответ: Да, прецизионные шестерни дороже стандартных из-за дополнительных технологических процессов (шлифовка, хонингование, суперфинишная обработка) и более строгого контроля качества. Надбавка к стоимости может варьироваться от 30 до 100 процентов в зависимости от уровня точности. Однако инвестиции почти всегда оправданы увеличением срока службы, сокращением времени простоев и экономией энергии. Наш завод предоставляет анализ совокупной стоимости владения для каждого проекта, сравнивая первоначальную стоимость с долгосрочными выгодами. В большинстве случаев срок окупаемости перехода на прецизионные зубчатые передачи составляет менее 2 лет, после чего достигается непосредственная экономия.

Вопрос 4. Можно ли отремонтировать или восстановить прецизионные шестерни в случае их износа?

Ответ: Да, многие прецизионные механизмы можно отремонтировать, чтобы продлить срок их службы. Этот процесс обычно включает в себя повторное шлифование боковых сторон зуба для восстановления профиля и качества поверхности, а затем выполнение термообработки для снятия остаточного напряжения. Затем механизм повторно измеряется, чтобы убедиться, что он соответствует требуемому уровню точности. Наш завод предлагает комплексные услуги по восстановлению, которые могут восстановить изношенные шестерни до почти первоначальных характеристик за небольшую часть стоимости новой шестерни. Мы также даем рекомендации о том, когда ремонт возможен, а когда замена является лучшим вариантом.

Вопрос 5. Какие материалы используются для прецизионных зубчатых передач и как они влияют на производительность?

Ответ: Прецизионные шестерни обычно изготавливаются из легированных сталей, таких как 17CrNiMo6, 20MnCr5 или 18Cr2Ni4W, которые подвергаются цементации и закалке для достижения твердости поверхности 58–62 HRC при сохранении прочного и пластичного сердечника. Выбор материала влияет на несущую способность передачи, ударопрочность и усталостную долговечность. Для коррозионностойких применений мы предлагаем шестерни из нержавеющей стали или специальных сплавов. Наш завод также предлагает шестерни с азотированной поверхностью, что обеспечивает высокую твердость при минимальной деформации. Мы работаем с нашими клиентами, чтобы выбрать оптимальный материал и термическую обработку для их конкретного применения с учетом нагрузки, скорости и условий окружающей среды.

Вывод: прецизионные зубчатые передачи — это инвестиция в производительность и надежность.

Точность зубчатой ​​передачи напрямую влияет на каждый аспект производительности и надежности оборудования — от уровня вибрации и шума до грузоподъемности, эффективности и требований к техническому обслуживанию. Более точные шестерни уменьшают погрешность трансмиссии, равномерно распределяют нагрузки и сохраняют точность размеров в течение длительного периода времени, что приводит к более плавной работе, увеличению срока службы компонентов и снижению общей стоимости владения. Завод компании Raydafon Technology Group Co., Limited освоил искусство производства прецизионных зубчатых передач, предлагая широкий ассортимент продукции: от стандартных коммерческих марок до сверхточных зубчатых передач для самых требовательных применений. Наша приверженность качеству, инновациям и поддержке клиентов гарантирует, что наши механизмы обеспечивают производительность и надежность, которые ожидают наши клиенты.

Готовы ли вы обновить свое оборудование с помощью точных шестерен?Свяжитесь с Raydafon Technology Group Co.,Limited сегоднядля подробной консультации по снаряжению. Наша команда инженеров проанализирует ваше применение и порекомендует оптимальную точность зубчатого колеса, материал и термическую обработку, чтобы максимизировать производительность и надежность вашего оборудования. Мы предлагаем бесплатную помощь в проектировании оборудования, конкурентоспособные цены и быструю доставку.Запросите бесплатную консультацию по прецизионному оборудованию прямо сейчас в компании Raydafon Technology Group Co., Limited и почувствуйте разницу, которую может дать настоящая точность.
