Гидроцилиндры рулевого управления и заднего подъема трактора
  • Гидроцилиндры рулевого управления и заднего подъема трактораГидроцилиндры рулевого управления и заднего подъема трактора
  • Гидроцилиндры рулевого управления и заднего подъема трактораГидроцилиндры рулевого управления и заднего подъема трактора

Гидроцилиндры рулевого управления и заднего подъема трактора

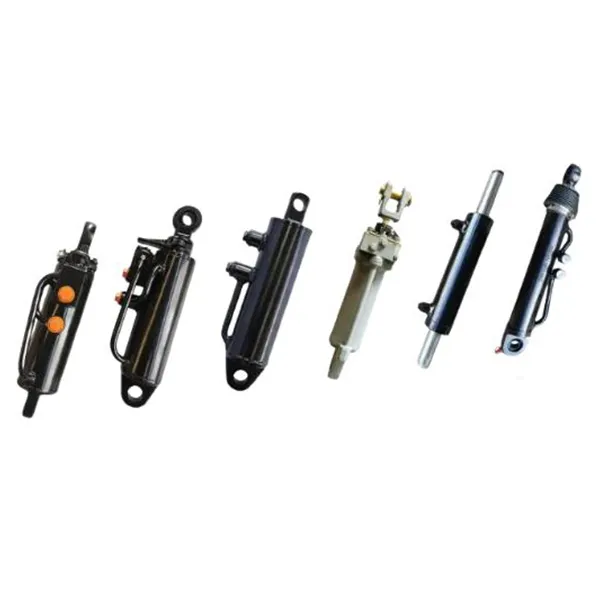

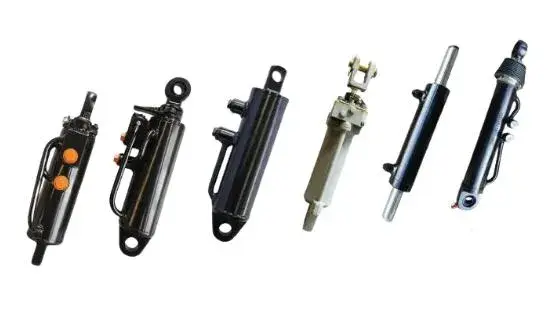

Гидроцилиндры рулевого управления и заднего подъема трактора — 7 стандартных моделей с внутренним диаметром 40–80 мм, штоком 20–35 мм, ходом 120–200 мм и монтажным расстоянием 301–532 мм. Модели с задним подъемом включают замену 800.55A.01 и пары левая/правая для двухцилиндровых рычажных механизмов; В моделях с рулевым управлением на передней оси используется более короткий ход для более быстрого реагирования колес. Корпуса цилиндров изготовлены из утолщенной легированной стали с закаленным шлифованным стержнем и пылеочистителем перед основным уплотнением. Отправьте свою старую модель цилиндра или его диаметр, ход поршня и монтажное расстояние — мы подтвердим подходящую модель и вернем заводскую цену в течение 24 часов.

Замена OEM · Сельскохозяйственная гидравлика

Гидроцилиндры рулевого управления и заднего подъема трактора — 7 моделей, диаметр отверстия 40–80 мм, монтаж 301–532 мм

Гидроцилиндр трактора выходит из строя в поле по одной из трех причин: диаметр отверстия слишком мал для подъема. нагрузка, уплотнение штока не может удерживать пыль и шлам, или монтажное расстояние не соответствует используемому соединению. уже есть. На этой странице перечислены семь стандартных моделей, охватывающих рулевое управление передней осью и трехточечный подъем задней оси. на обычных тракторных платформах, для каждой из которых указаны диаметр отверстия, шток, ход и монтажное расстояние, чтобы вы могли подобрать замена перед заказом.

7Стандартные модели
40–80 ммДиаметр отверстия
20–35 ммДиаметр стержня
120–200 ммГладить
301–532 ммМонтажное расстояние
2Типы функций
ОбычайДиаметр цилиндра, ход поршня, порты

Таблица моделей — диаметр отверстия, шток, ход и монтажное расстояние

Семь стандартных моделей для подъема задней части трактора и рулевого управления передней осью.
Модель Отверстие (мм) Стержень (мм) Ход (мм) Расстояние установки (мм) Функция
ХСГ55/32×125-324 55 32 125 324 Задний подъемный цилиндр трактора (пара левый/правый)
ХСГ63/32×125-324 63 32 125 324 Задний подъемный цилиндр трактора (пара левый/правый)
ХСГ63/35×120-301 63 35 120 301 Задний подъемный цилиндр трактора (пара левый/правый)
ХСГ80/32×200-532 80 32 200 532 800.55А.01 задний подъемный цилиндр
ХСГ40/20×175-323 40 20 175 323 Рулевой цилиндр переднего моста трактора
ХСГ40/25×176-520 40 25 176 520 Рулевой цилиндр переднего моста трактора
ХСГ50/30×175-465 50 30 175 465 Рулевой цилиндр переднего моста трактора

Другие комбинации отверстия, штока, хода и монтажного расстояния могут быть изготовлены по чертежу. Если ваша связь использует другой диаметр штифта или угол порта, отправьте размеры, и мы подтвердим соответствующий цилиндр перед производство.

Сводная спецификация по функциям

Что меняется между задней подъемной и рулевой группами
Функциональная группа Диапазон диаметров отверстий Род Диапазон Диапазон хода Типичное использование
Задние подъемные цилиндры 55 – 80 мм 32 – 35 мм 120 – 200 мм Трехточечная навеска, подъем тяжелого оборудования, замена 800.55A.01
Рулевые цилиндры переднего моста 40 – 50 мм 20 – 30 мм 175 – 176 мм Гидростатическое рулевое управление на передней оси, резкие повороты на разворотной полосе.

В моделях с задним подъемом используется отверстие большего диаметра, поскольку во время транспортировки подъемная нагрузка приходится на шток цилиндра. В моделях с рулевым управлением используется меньший диаметр отверстия и более длинный ход, что обеспечивает более быстрое изменение угла поворота колес при меньшем расходе.

Что имеет значение при замене цилиндра трактора

01

Размер отверстия определяет подъемную силу

Подъемная сила равна площади отверстия, умноженной на гидравлическое давление. Цилиндр заднего подъема диаметром 55 мм и цилиндр диаметром 80 мм. Цилиндры с внутренним диаметром цилиндра, работающие на одной и той же гидравлике трактора, не обеспечивают одинаковую грузоподъемность. Если вы замена изношенного цилиндра и орудие стало медленно подниматься, проверьте размеры отверстия и штока по таблице, прежде чем предположить, что насос неисправен.гидроцилиндры трактораНа странице категории представлен более широкий ассортимент, если ни одна из семи моделей не соответствует вашей ссылке.

02

Поверхность штока и качество уплотнения определяют срок службы

Цилиндр трактора работает в пыли, навозной жиже и брызгах удобрений. Стержень – это первая поверхность, которая страдает: Как только начинается точечная коррозия, манжетное уплотнение не может удерживаться, и масло просачивается мимо дворника. В этом цилиндре используется закаленный, заземляющий стержень с многослойным антикоррозионным покрытием в паре с пылеочистителем перед основным уплотнением, поэтому абразивные частицы задерживаются до того, как достигнут уплотнительной кромки. В частности, о рулевой стороне см. тотгидроцилиндр рулевого управлениястраница.

03

Расстояние установки должно соответствовать рычажному механизму, а не названию модели.

Два цилиндра могут иметь одинаковый диаметр цилиндра и ход поршня, но использовать разные закрытые центры. Если монтажное расстояние неправильно, рычажный механизм не достигнет полного подъема или достигнет нижнего предела до того, как орудие будет поднято. Стол выше указано монтажное расстояние для каждой модели, поскольку именно от этого размера зависит, будет ли цилиндр закручен болтами. Для подъема обязанностей за пределы трехточечной навескигидравлический подъемный цилиндрдиапазон охватывает более длинные ходы и больший тоннаж.

04

Положение порта и размер контакта являются точками настройки.

Если трактор старый или импортный, оригинальный цилиндр может быть недоступен. Угол порта, порт резьбу, диаметр штифта и ширину проушины можно отрегулировать в соответствии с существующим рычажным механизмом, чтобы цилиндр подходил без модификации трактора. Отправьте фото или эскиз старого баллона с отмеченными размерами и мы подтвердит, работает ли стандартная модель или необходима модифицированная. Просмотреть полнуюгидравлический цилиндркаталог для другие мобильные и сельскохозяйственные приложения.

Где используются эти цилиндры

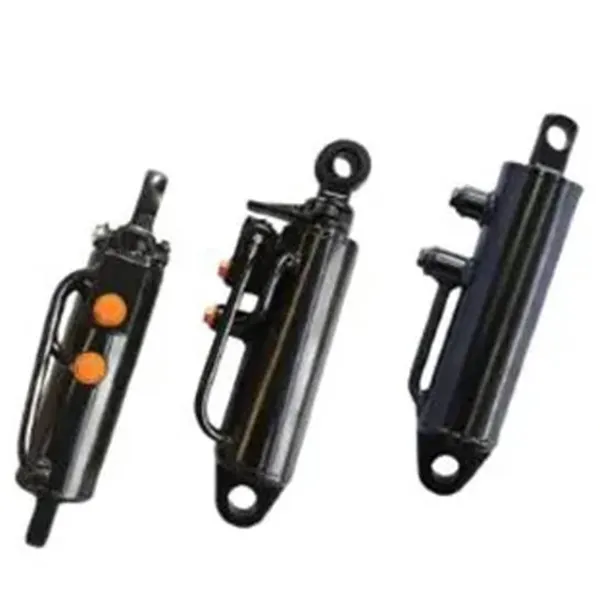

Задний трехточечный подъемник

Плуги, бороны, сеялки и пресс-подборщики перевозились на задней навеске. Левый и правый цилиндры поставляются парой, если в тракторе используются сдвоенные подъемные цилиндры.

Рулевое управление передним мостом

Гидростатическое рулевое управление на тракторах, в которых на передней оси используется цилиндр двойного действия. Более короткий ход, более быстрая реакция, меньший радиус поворота на разворотной полосе.

OEM-замена

Прямая замена для 800.55A.01 и общих номеров деталей серии HSG. Перед отправкой монтажное расстояние и положение портов проверяются по сравнению с оригиналом.

Индивидуальные сельскохозяйственные постройки

Специальные харвестеры, опрыскиватели и погрузчики, которым требуется нестандартное отверстие, ход поршня или наконечник штока. Изготавливается по чертежу с такой же обработкой уплотнения и штока.

Подберите цилиндр к рычажному устройству вашего трактора

Отправьте номер модели или диаметр отверстия, штока, ход поршня и расстояние установки от вашего старого цилиндра. Мы будем подтвердите подходящую модель, проверьте размеры порта и штифта и верните заводское предложение — обычно в течение 24 часов. Нестандартное отверстие и ход поршня доступны по запросу.
