Какую роль играют прецизионные шестерни в автоматизированном производственном оборудовании?

В бесшумном, точно поставленном танце автоматизированной производственной линии невидимая сила управляет каждым движением. Роботизированные руки перемещаются с точностью до миллиметра, шпиндели с ЧПУ вращаются со скоростью тысячи оборотов в минуту, а конвейерные системы транспортируют компоненты с точной синхронизацией. В основе этой механической симфонии лежит настолько фундаментальный компонент, что его присутствие часто упускается из виду, однако его выход из строя может остановить всю производственную линию:Прецизионный механизм. Это не простые колеса с грубыми зубьями детской игрушки; Это чудеса математики, металлургии и производства, способные передавать огромный крутящий момент, сохраняя при этом точность позиционирования, измеряемую микронами. Их роль в современном автоматизированном производстве не просто функциональна; это дает возможность. Это бесшумные рабочие лошадки, которые преобразуют чистую мощность двигателя в контролируемое и точное движение, которое определяет промышленную автоматизацию.

Но какова именно роль прецизионного механизма в этом контексте? Он должен служить механической основой, на которой строятся точность, скорость и надежность всей автоматизированной системы. Прецизионный механизм передает мощность, изменяет скорость и крутящий момент и, что наиболее важно, обеспечивает точное угловое позиционирование, необходимое для таких задач, как сверление, фрезерование, сборка и операции захвата и перемещения. Без них было бы невозможно воспроизводимое, высокоскоростное и высокоточное производство, которое характеризует современное производство. В этой статье будет рассмотрена многогранная роль прецизионных механизмов в автоматизированном производственном оборудовании. Мы изучим физику геометрии зубчатых передач, решающую важность классов точности, материаловедение, обеспечивающее долговечность, а также практическое значение выбора зубчатых колес для производительности системы. Изучая реальное применение, технические характеристики и экономические последствия качества зубчатых передач, мы проиллюстрируем, почему эти компоненты являются основой автоматизированного завода.

Оглавление

• 1. Что определяет прецизионный механизм в автоматизированном производстве?
• 2. Как прецизионные шестерни определяют точность и повторяемость системы?
• 3. Какова связь между геометрией шестерни и передачей мощности?
• 4. Как материал и термическая обработка влияют на долговечность шестерни?
• 5. Каковы важнейшие технические характеристики высокопроизводительного прецизионного редуктора?
• 6. Как выбор оборудования влияет на общую стоимость владения?
• Часто задаваемые вопросы (FAQ)
• Заключение: Механизм, который обеспечивает автоматизацию

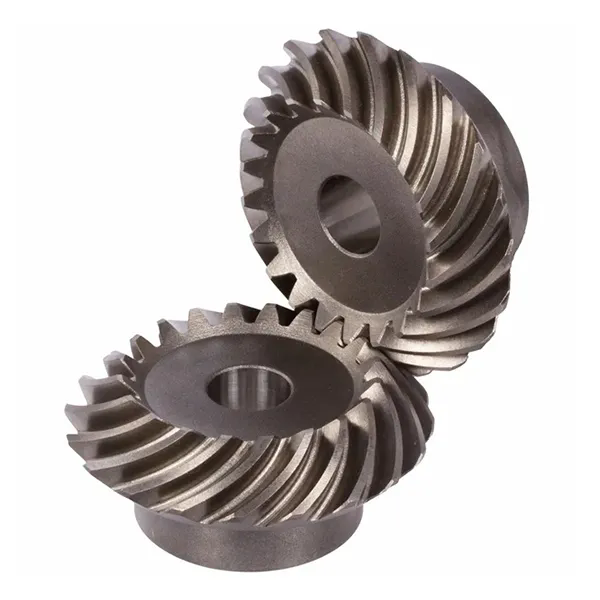

1. Что определяет прецизионный механизм в автоматизированном производстве?

Чтобы понять роль прецизионного механизма, мы должны сначала определить, что отличает его от стандартного стандартного механизма. В контексте автоматизированного производства точность – это не роскошь; это фундаментальное требование. Прецизионный механизм определяется не только его размерами, но и точностью — степенью, в которой его фактическая геометрия соответствует теоретической, заданной конструкцией геометрии. Сюда входят такие важные параметры, как профиль зуба, шаг, шаг и концентричность. В высокопроизводительной системе автоматизации шестерня, отклоняющаяся от заданной формы даже на несколько микрон, будет вызывать люфт, вибрацию и ошибки позиционирования, ухудшая производительность всей системы. В этом разница между механизмом, который «работает», и механизмом, который «работает».

Определение прецизионного механизма часто кодифицируется в международных стандартах, таких как немецкий стандарт DIN или американские спецификации AGMA (Американская ассоциация производителей механизмов). Эти стандарты определяют иерархию классов точности зубчатых передач. Например, AGMA Q10 или Q12 представляет собой высокоточный механизм, подходящий для приложений, требующих исключительной точности позиционирования. Класс определяется комплексным набором измерений, включая общую совокупную погрешность, погрешность межзубца и биение. Эти параметры не являются теоретическими; они измеряются непосредственно на специализированном оборудовании для проверки зубчатых колес, таком как машина для испытания зубчатых колес или координатно-измерительная машина (КИМ). Наш завод в Райдафоне придерживается этих строгих стандартов, гарантируя, что каждый производимый нами прецизионный механизм соответствует строгим требованиям современных автоматизированных систем.

В автоматизированной производственной среде использование неточного механизма ведет к неудаче. Накопление небольших ошибок — несколько микрон здесь, несколько угловых секунд там — может проявляться в том, что машина постоянно не попадает в цель, робот, который не может точно повторить траекторию, или шпиндель, который вызывает вибрацию и ухудшает качество поверхности. Экономические последствия значительны: бракованные детали, повышенный износ других компонентов и дорогостоящие простои. Precision Gear, напротив, является компонентом, который позволяет системе реализовать свой проектный потенциал. Он обеспечивает механическую жесткость, повторяемость и низкий люфт, необходимые для надежной и высокоскоростной работы, которая определяет современное производство. Наш завод занимается производством продукции Precision Gear, отвечающей этой острой потребности, и мы инвестировали в передовые производственные технологии, чтобы гарантировать качество каждого выпускаемого нами оборудования.

2. Как прецизионные шестерни определяют точность и повторяемость системы?

В автоматизированном производстве точность и повторяемость являются двумя столпами производительности. Точность — это способность машины размещать инструмент или заготовку в точном желаемом месте. Повторяемость — это способность надежно возвращаться в одно и то же положение раз за разом. Хотя на эти показатели влияют многие факторы, включая контроллер, систему обратной связи и механическую конструкцию, прецизионный механизм является фундаментальным определяющим фактором. Любая ошибка в зубчатой ​​передаче – это прямая ошибка положения оси. Это связано с тем, что зубчатая передача является механическим связующим звеном между двигателем и нагрузкой, и любое отклонение в ее геометрии приводит непосредственно к отклонению в положении.

Основным источником ошибок в зубчатой ​​передаче является люфт, угловое перемещение выходного вала, когда входной вал удерживается неподвижно. Люфт присущ всем парам шестерен, но его можно свести к минимуму за счет точной конструкции. Конструкция профиля зуба, межосевое расстояние и класс точности шестерни — все это влияет на величину люфта. Стандартная шестерня может иметь люфт в несколько угловых минут (угловая мера), что, умноженное на передаточное число и радиус рычага, может привести к позиционной ошибке в десятки микрон. Прецизионные шестерни с жестко контролируемым профилем зубьев и минимальным биением могут уменьшить этот люфт до уровня менее одной угловой секунды. В этом разница между машиной, которая постоянно производит детали с точностью до нескольких микрон, и машиной, которая с трудом соответствует техническим характеристикам. Продукция Precision Gear нашего завода производится с чрезвычайно жестким контролем люфта, что обеспечивает высокую точность, необходимую в современных автоматизированных системах.

Повторяемость системы в равной степени зависит от зубчатой ​​передачи. Система с прецизионной зубчатой ​​передачей, лишенная люфтов и периодических ошибок, неоднократно возвращается в одно и то же положение, что позволяет производить идентичные детали в течение длительных производственных циклов. Это важно в таких приложениях, как системы захвата и размещения, где робот должен размещать компонент в одном и том же месте тысячи раз. Шестерня с большим биением или изменяющимся передаточным числом со временем приведет к смещению положения робота, что приведет к ошибкам при сборке и непроизводительным затратам. Выбирая высококачественный прецизионный редуктор, системный интегратор гарантирует, что механическая связь между двигателем и нагрузкой будет максимально безошибочной, позволяя контроллеру и системе обратной связи полностью раскрыть свой потенциал. Вот почему Precision Gear — это не просто компонент; это важнейший фактор автоматизированного производственного процесса.

Чтобы проиллюстрировать влияние точности передачи, рассмотрим следующие данные. Система, использующая рычаг длиной 1 метр с передаточным числом 100:1, требует точности позиционирования 0,1 мм. Это соответствует требуемой угловой точности на выходе редуктора примерно в 1 угловую секунду. Стандартная шестерня с люфтом в 2 угловые минуты приведет к погрешности более 12 мм на конце рычага. Прецизионный механизм с люфтом менее 1 угловой секунды обеспечит требуемую точность. Этот количественный пример демонстрирует решающую роль, которую выбор Precision Gear играет в достижении желаемой производительности системы.

3. Какова связь между геометрией шестерни и передачей мощности?

Чтобы выйти за рамки кинематической роли механизма и рассмотреть его структурную роль, мы должны изучить взаимосвязь между его геометрией и способностью передавать мощность. Передача мощности зависит от крутящего момента, который может выдержать шестерня, ее скорости вращения и ее способности выдерживать нагрузки без сбоев. Геометрия зуба шестерни — его профиль, угол давления и угол винтовой линии — играет фундаментальную роль в определении его несущей способности и эффективности. Контактное напряжение на поверхности зуба шестерни, напряжение изгиба у основания зуба и скорость скольжения напрямую связаны с геометрией. Плохо спроектированный профиль зуба может привести к преждевременному износу, точечной коррозии или перелому зуба.

Эвольвентный профиль зубьев является стандартом для прецизионных зубчатых передач благодаря его способности поддерживать постоянное передаточное число угловых скоростей при вращении шестерни. Угол давления, обычно 20 градусов, представляет собой угол между линией действия и касательной к делительной окружности. Более высокий угол давления (например, 25 градусов) приводит к более прочному зубу, но увеличивает радиальную нагрузку на подшипники. Угол наклона винтовой линии в косозубых передачах обеспечивает более плавную и тихую работу, но также создает осевое усилие, которое должно контролироваться системой подшипников. Правильный выбор этих параметров имеет важное значение для обеспечения того, чтобы зубчатая пара соответствовала требованиям по крутящему моменту и скорости, сохраняя при этом приемлемую эффективность и долговечность. Наш завод использует передовое программное обеспечение для проектирования для моделирования этих параметров и оптимизации конструкции зубчатого колеса для конкретного применения.

Помимо геометрических параметров, решающим фактором передачи мощности является качество поверхности зубьев шестерен. Более гладкая поверхность уменьшает трение, снижает тепловыделение и повышает эффективность зубчатой ​​пары. Это также снижает риск микропиттинга и увеличивает усталостный срок службы шестерни. Современные процессы шлифования позволяют достичь чистоты поверхности Ra 0,4 мкм или выше, что важно для высокопроизводительных применений. Термическая обработка материала шестерни также имеет решающее значение для передачи мощности; слишком мягкая шестерня деформируется под нагрузкой, а слишком твердая может оказаться хрупкой. Правильная твердость корпуса и сердцевины определяется требованиями к нагрузке и скорости применения. Продукция Precision Gear, производимая на нашем заводе, производится с оптимизированной отделкой поверхности и термической обработкой, чтобы обеспечить максимальную способность передачи мощности и долговечность.

В таблице ниже показана взаимосвязь между геометрией шестерни и ключевыми параметрами производительности.

4. Как материал и термическая обработка влияют на долговечность шестерни?

Долговечность прецизионного механизма определяется не только его геометрической точностью; это также зависит от материала и термической обработки, которой он подвергается. Материал зубчатой ​​передачи должен обладать достаточной прочностью, чтобы выдерживать приложенные нагрузки, достаточной вязкостью, чтобы противостоять разрушению, и достаточной износостойкостью, чтобы сохранять свой профиль в течение миллионов циклов. Наиболее распространенными материалами для Precision Gear являются цементируемые стали, такие как 20MnCr5 или 18CrNiMo7-6. Эти стали предлагают превосходное сочетание высокой прочности сердцевины и высокой твердости корпуса. Твердость корпуса, достигаемая с помощью таких процессов, как цементация, обеспечивает твердую, износостойкую поверхность. Твердость сердцевины, сохраняющаяся под корпусом, обеспечивает прочность, позволяющую поглощать ударные нагрузки и противостоять поломке зубьев.

Процесс термообработки представляет собой тонкий баланс. Если корпус слишком мелкий, шестерня быстро изнашивается. Если корпус слишком глубокий, сердечник может стать слишком хрупким. Правильная глубина и твердость корпуса определяются геометрией шестерни, приложенной нагрузкой и ожидаемым сроком службы шестерни. Процесс тщательно контролируется для достижения желаемой металлургической структуры. Наш завод накопил опыт в области термообработки компонентов прецизионных передач, используя современное оборудование и средства управления технологическими процессами, чтобы гарантировать, что наши шестерни отвечают строгим требованиям автоматизированного производства. Процесс включает в себя: цементацию или нитроцементацию для создания корпуса; закалка для упрочнения корпуса; и отпуск для уменьшения хрупкости закаленного корпуса. В результате получился механизм, способный выдерживать высокие нагрузки и большое количество циклов современной автоматизированной производственной линии.

Важность выбора материала и термической обработки лучше всего иллюстрирует история болезни. Производитель систем автоматизации столкнулся с высокой частотой отказов шестерен в своих роботизированных паллетайзерах. Шестерни преждевременно изнашивались, что приводило к увеличению люфтов и плохой точности позиционирования. Расследование показало, что шестерни были изготовлены из стали более низкого качества с недостаточной глубиной и твердостью корпуса. Шестерни заменены на Precision Gear из стали 20MnCr5, глубиной корпуса 0,8-1,0 мм и твердостью корпуса 58-62 HRC. Новые шестерни продлили срок службы в пять раз, эффективно исключив простои, связанные с шестернями. Этот пример демонстрирует глубокое влияние, которое выбор материала и термическая обработка могут оказать на надежность системы.

В таблице ниже представлено сравнение свойств материалов для различных зубчатых сталей.

5. Каковы важнейшие технические характеристики высокопроизводительного прецизионного редуктора?

Чтобы количественно оценить производительность прецизионного механизма, инженеры должны оценить полный набор технических характеристик. Эти параметры не являются необязательными; они определяют возможности механизма и определяют его пригодность для конкретного применения. Детальный анализ этих спецификаций необходим для обеспечения соответствия оборудования строгим требованиям автоматизированной производственной системы. К критическим характеристикам относятся класс точности шестерни, люфт, биение, погрешность профиля зуба и качество поверхности. Каждый из этих параметров влияет на производительность редуктора, и все их необходимо учитывать при выборе редуктора для конкретной системы.

Класс точности является наиболее фундаментальным показателем качества механизма. Как упоминалось ранее, это определяется такими стандартами, как AGMA или DIN. Редукторы с рейтингом AGMA Q11 считаются высокоточными, подходящими для высокотехнологичных приложений автоматизации. Люфт – это люфт между сцепляющимися зубьями. Низкий люфт необходим для применений, требующих высокой повторяемости. Биение — это мера концентричности шестерни, степень отклонения оси вращения шестерни от ее истинного центра. Большое биение приведет к раскачиванию шестерни при вращении, что приведет к периодическим ошибкам и вибрации. Ошибка профиля зуба является мерой того, насколько близко фактическая форма зуба шестерни соответствует теоретической эвольвентной форме. Большая ошибка профиля приведет к изменению передаточного числа, что приведет к колебаниям скорости и вибрации.

Чистота поверхности профиля зуба также имеет решающее значение. Гладкая поверхность уменьшает трение, снижает выделение тепла и повышает эффективность. Это также снижает риск микропиттинга и увеличивает усталостный срок службы шестерни. Технические характеристики высокопроизводительного прецизионного механизма производства компанииРайдафон Технолоджи Груп Ко., Лимитедподробно описаны в следующей таблице.

Эти спецификации не произвольны; они являются результатом всестороннего анализа предполагаемого применения механизма. Например, шестерня, используемая в высокоскоростном шпинделе, может потребовать более тонкой обработки поверхности и более высокого класса точности, чем шестерня, используемая в низкоскоростном конвейере. Наш завод тесно сотрудничает с клиентами, чтобы определить точные характеристики, необходимые для их конкретного применения, гарантируя, что Precision Gear будет оптимизирован в соответствии с производительностью системы и экономическими требованиями.

6. Как выбор оборудования влияет на общую стоимость владения?

Для производственной операции общая стоимость владения (TCO) является окончательным показателем стоимости компонента. Общая стоимость владения включает первоначальную закупочную цену оборудования, а также затраты, связанные с установкой, обслуживанием и, что наиболее важно, простоем системы. На начальном этапе более дешевое оборудование может показаться привлекательным, но если оно преждевременно выйдет из строя, стоимость замены и стоимость производственных потерь могут быстро свести на нет экономию. Тщательный выбор высококачественного прецизионного редуктора — это инвестиция в надежность и производительность автоматизированной системы. В этом разделе мы рассмотрим экономику выбора передач, изучая компромисс между первоначальной стоимостью, затратами на техническое обслуживание и временем простоя.

Прямые издержки отказа механизма значительны. Когда Precision Gear выходит из строя, производственная линия останавливается. Стоимость простоя широко варьируется в зависимости от отрасли и конкретного применения. На крупносерийном автомобильном заводе время простоя может стоить десятки тысяч долларов в минуту. На предприятии по производству полупроводников стоимость может быть еще выше. Стоимость замены механизма в этом контексте не вызывает особого беспокойства. Стоимость производственных потерь, стоимость труда по ремонту системы и стоимость проблем с качеством из-за неисправности могут превышать стоимость самого механизма в 10–100 раз. Выбирая высококачественный Precision Gear, владелец системы снижает риск незапланированных простоев. Механизм с большей вероятностью будет работать надежно в течение всего предполагаемого срока службы, что сводит к минимуму риск катастрофического отказа, который может остановить производство.

Затраты на техническое обслуживание, связанные с механизмом, также являются важным фактором. Высококачественный прецизионный механизм требует менее частой проверки и замены. Он менее подвержен износу, точечной коррозии и поломке зубьев, что снижает потребность в техническом обслуживании. Напротив, шестерня более низкого качества может требовать частых проверок, замены масла и регулировки, что увеличивает затраты на техническое обслуживание в течение всего срока службы. Общая стоимость владения механизмом представляет собой сумму всех этих затрат: первоначальная цена покупки, стоимость установки, стоимость обслуживания и стоимость простоя. Высококачественный прецизионный механизм может иметь более высокую начальную цену покупки, но его более низкие затраты на техническое обслуживание и простои приводят к снижению общей стоимости владения. Наш завод в Райдафоне производит высококачественную продукцию Precision Gear, которая, несмотря на конкурентоспособную цену, спроектирована так, чтобы минимизировать общую стоимость владения для наших клиентов.

В таблице ниже показано сравнение общей стоимости владения высококачественным прецизионным механизмом и стандартным механизмом за пятилетний период.

Этот упрощенный пример демонстрирует, как выбор прецизионного механизма может со временем значительно снизить общую стоимость владения. Более высокая первоначальная стоимость Precision Gear более чем компенсируется экономией на обслуживании и времени простоя. Выбор передачи – это не просто инженерное решение; это финансовый вопрос. Сосредоточив внимание на общей стоимости владения, а не только на начальной цене, системные интеграторы могут принимать решения, повышающие прибыльность производственной операции.

Часто задаваемые вопросы (FAQ)

Вопрос 1. В чем разница между прецизионным механизмом и стандартным механизмом?

Ответ: Прецизионные шестерни изготавливаются с более жесткими допусками, с меньшим люфтом, биением и погрешностями профиля зубьев. Он обеспечивает превосходную точность и повторяемость в автоматизированных системах. Стандартные шестерни имеют более жесткие допуски и подходят для менее требовательных применений. Стандартная шестерня может иметь люфт в несколько угловых минут, тогда как прецизионная шестерня может достигать менее одной угловой секунды. Наш завод в Raydafon Technology Group Co., Limited специализируется на производстве продукции Precision Gear, соответствующей самым высоким отраслевым стандартам.

Вопрос 2. Как люфт влияет на работу автоматизированной системы?

Ответ: Люфт – это люфт между зацепляющимися зубьями шестерни. Это приводит к образованию мертвой зоны в зубчатой ​​передаче, где выходной вал не перемещается даже при вращении входного вала. Это снижает точность и повторяемость системы, особенно при изменении направления движения. В роботизированной руке люфт может привести к тому, что она выйдет за пределы или не достигнет целевого положения, что приведет к ошибкам сборки.

Вопрос 3. Какие факторы определяют долговечность прецизионного механизма?

Ответ: Долговечность прецизионного редуктора определяется сочетанием факторов: качеством материала, термообработкой, качеством поверхности, смазкой и условиями эксплуатации (нагрузка, скорость и температура). Хорошо спроектированный механизм, изготовленный из высококачественного материала и правильно подвергнутый термообработке, прослужит долгий срок. Регулярное техническое обслуживание и правильная смазка могут еще больше продлить срок службы шестерни.

Вопрос 4. Как мне выбрать правильный механизм Precision Gear для моей системы автоматизации?

Ответ: Выбор подходящего прецизионного редуктора требует детального анализа требований системы, включая требуемый крутящий момент, скорость, точность и среду, в которой редуктор будет работать. Редуктор также должен быть совместим с двигателем и другими механическими компонентами системы. Наша команда Raydafon Technology Group Co., Limited может помочь вам в процессе выбора, предоставив экспертное руководство и техническую поддержку.

Вопрос 5. Каковы признаки неисправности Precision Gear?

Ответ: Признаками неисправности Precision Gear являются повышенный шум (скрежет или визг), повышенная вибрация, потеря точности (система не может правильно позиционироваться), а также наличие металлических частиц в смазке. Раннее обнаружение этих признаков может предотвратить катастрофический сбой и минимизировать время простоя.

Заключение: Механизм, который обеспечивает автоматизацию

Прецизионный механизм — тихий, невоспетый герой автоматизированного завода. Это механическая основа, на которой строятся точность, повторяемость и надежность. От надежных зубчатых передач обрабатывающего центра с ЧПУ до тщательно изготовленных шестерен роботизированной руки — прецизионные шестерни являются незаменимыми компонентами, преобразующими электрическую энергию в точное, контролируемое движение. Мы изучили определяющие характеристики прецизионного механизма: степень точности, люфт, материал и термическую обработку, а также качество поверхности. Мы также изучили его роль в передаче мощности, его влияние на общую стоимость владения и решающую важность выбора правильной передачи для конкретного применения.

Будущее автоматизированного производства потребует еще большей точности, более высоких скоростей и повышенной надежности. Прецизионные механизмы будут продолжать развиваться: появятся новые материалы, новые производственные процессы и новые конструкции, отвечающие этим требованиям. Но фундаментальная роль Precision Gear останется неизменной: обеспечить механическую связь между мощностью и точностью, обеспечивая воспроизводимое и высокоточное производство, которое определяет современное производство. Мы в Raydafon Technology Group Co., Limited гордимся тем, что являемся партнером в этой эволюции, предоставляя высококачественную продукцию Precision Gear, которая помогает нашим клиентам достичь своих производственных целей.
