Как выявить ранние признаки износа планетарной коробки передач в процессе эксплуатации?

Обнаружение ранних признаков износапланетарный редукторявляется важнейшим навыком для инженеров по техническому обслуживанию и операторов предприятий, поскольку эти редукторы часто являются сердцем тяжелой техники в горнодобывающей, цементной, ветроэнергетической и морской отраслях. Раннее выявление – это не ожидание катастрофического провала; речь идет о распознавании тонких изменений в характере вибрации, температурных профилях и состоянии масла, которые сигнализируют о появлении точечной коррозии, задиров или усталости подшипников. ВРайдафон Технолоджи Груп Ко., Лимитед, мы разрабатываем и производим планетарные редукторы уже более двух десятилетий, и наши полевые данные показывают, что более 80 процентов отказов коробки передач можно предотвратить, если признаки неисправности будут выявлены в течение первых 10 процентов срока службы компонента. В этой статье представлен систематический подход к обнаружению этих предупреждающих знаков, используя сочетание онлайн-мониторинга, периодических проверок и оперативной осведомленности. Мы проведем вас через конкретные параметры для измерения и пороговые значения, которые указывают на необходимость вмешательства.

Для выявления раннего износа планетарной коробки передач требуется мультисенсорный подход, объединяющий анализ вибрации, термографию, анализ масляных остатков и мониторинг акустической эмиссии. Каждый метод нацелен на свой механизм разрушения: вибрация фиксирует дисбаланс и аномалии зубчатого зацепления, температура обнаруживает увеличение трения и разрушение смазки, анализ масла выявляет образование металлов износа и увеличение количества частиц, а акустическая эмиссия улавливает высокочастотные волны напряжения от зарождающихся трещин. Наш завод разработал комплексный протокол диагностики для наших планетарных редукторов, которым мы поделимся в этом руководстве. Мы также предоставляем конкретные пороговые значения для каждого параметра мониторинга, полученные в результате испытаний более чем 2000 коробок передач в условиях контролируемой нагрузки и скорости. К концу этой статьи вы будете готовы реализовать стратегию технического обслуживания по состоянию, которая может продлить срок службы вашего планетарного редуктора на 300 процентов и исключить незапланированные остановки.

Оглавление

• 1. Каковы основные механизмы износа планетарной коробки передач и их симптомы?
• 2. Как анализ вибрации может выявить ранний износ шестерен и подшипников?
• 3. Каковы основные рабочие параметры нашей серии планетарных редукторов, которые необходимо отслеживать?
• 4. Как анализ нефти и мониторинг мусора сигнализируют о начинающейся неисправности?
• Часто задаваемые вопросы (FAQ)
• Заключение и поддержка мониторинга состояния

Каковы основные механизмы износа планетарной коробки передач и их симптомы?

Планетарный редуктор представляет собой сложную сборку солнечной шестерни, сателлитов, кольцевой шестерни и водила сателлитов, работающих в условиях высоких контактных напряжений и скоростей скольжения. К основным механизмам изнашивания относятся абразивный износ (от загрязненной смазки), адгезионный износ (задиры из-за разрушения граничной смазки), усталостный износ (питтинг и откалывание) и коррозионный износ (от влаги или агрессивных присадок). Каждый механизм вызывает различные ранние симптомы, которые можно обнаружить до того, как коробка передач выйдет из строя. Наш завод задокументировал, что более 60 процентов отказов планетарной коробки передач происходят из-за точечной коррозии на зубьях планетарной шестерни с последующим растрескиванием дорожек качения подшипника. Понимание этих механизмов поможет вам сосредоточить усилия по мониторингу на наиболее уязвимых компонентах.

Ранние признаки износа механизма:

• Абразивный износ:Вызвано наличием в масле твердых частиц (кремнезема, остатков износа). Ранние признаки включают постепенное увеличение уровня шума коробки передач, особенно во время ускорения, а также заметное увеличение количества частиц в масле (код ISO 4406 повышается с 16.18.13 по 19.21.16). Поверхность зубьев шестерни при внимательном рассмотрении выглядит тусклой или матовой, с мелкими царапинами.
• Адгезионный износ (задиры):Возникает при разрушении масляной пленки из-за высоких температур контакта или низкой вязкости. Ранние симптомы включают внезапное повышение температуры корпуса коробки передач (более чем на 10°C выше нормального установившегося состояния) и периодические всплески высокочастотной вибрации, соответствующие гармоникам зубчатого зацепления. В некоторых случаях ощущается слабый запах горелого масла.
• Усталостный износ (питтинг):Наиболее распространенный вид отказа в конструкциях планетарных редукторов. Ранняя питтинговая коррозия проявляется в виде небольших ямок на впадине зуба (корневой области) планетарных шестерен. Симптомы включают характерное изменение амплитуды частоты зубчатого зацепления, часто увеличивающееся на 15–20 процентов по сравнению с исходным уровнем, а также появление микроскопических металлических частиц в масляном фильтре (видимых под микроскопом как частицы неправильной формы размером 10–50 микрон).
• Усталость подшипников:Подшипники (конические роликовые или цилиндрические) поддерживают сателлиты планетарной передачи и солнечную шестерню. Ранние признаки включают повышение субгармонических диапазонов вибрации (около 1х и 2х скоростей вала) и увеличение осевого перемещения или «люфта» входного вала, что можно измерить с помощью циферблатного индикатора. Кроме того, характеристическая частота подшипника (BPFO, BPFI) начинает модулировать боковые полосы.

Помимо этих механизмов, ускорению износа могут способствовать несоосность и дисбаланс. Планетарный редуктор, работающий с несоосностью входного и выходного валов, часто демонстрирует доминирующую частоту вращения 1x в спектре вибрации, сопровождаемую высокими уровнями гармоник 2x и 3x. Наш завод рекомендует установить базовую характеристику для каждой планетарной коробки передач, когда она новая или сразу после капитального ремонта. Эта базовая линия должна включать в себя спектры вибрации, температурные профили и данные проб масла. Любое отклонение от этого базового уровня более чем на 10 процентов должно стать причиной детального расследования. Мы предоставляем услугу записи базовых показателей для всех наших продуктов с планетарными редукторами, используя наше фирменное программное обеспечение для мониторинга состояния.

Также важно понимать, что износ не прогрессирует линейно. Как только начинается точечная коррозия, концентрация напряжений ускоряет удаление материала, и коробка передач может выйти из строя менее чем за 100 часов. Такое нелинейное развитие делает раннее выявление абсолютно важным. Интервалы регулярного контроля должны зависеть от рабочего цикла коробки передач; Для планетарного редуктора, постоянно работающего с высокой нагрузкой, мы рекомендуем ежедневную проверку вибрации и температуры с еженедельным отбором проб масла. Для менее критических применений может быть достаточно еженедельного анализа вибрации и ежемесячного анализа масла. Наш завод может адаптировать график мониторинга на основе вашего конкретного применения и исторических данных.

Как анализ вибрации может выявить ранний износ шестерен и подшипников?

Анализ вибрации — самый мощный неразрушающий инструмент для обнаружения раннего износа планетарной коробки передач. Уникальная геометрия планетарных зубчатых передач, в которых одновременно зацепляются несколько планет, создает сложную вибрационную характеристику, но опытные аналитики могут извлечь богатую диагностическую информацию из частотной области. Главное — не ограничиваться общим уровнем вибрации и сосредоточиться на конкретных диапазонах частот и структурах боковых полос. Наш завод использует анализ вибрации в качестве основного приемочного испытания для каждой производимой нами планетарной коробки передач, и мы создали обширную базу данных сигнатур неисправностей. В этом разделе мы рассмотрим конкретные показатели вибрации при раннем износе.

Критические параметры анализа вибрации и показатели их износа:

• Частота зубчатого зацепления (ГМП) и ее гармоники:GMF рассчитывается как количество зубьев солнечной или кольцевой шестерни, умноженное на скорость вращения вала. В исправном планетарном редукторе амплитуда ГМП стабильна. Раннее появление питтинга или трещин на любом зубце шестерни приведет к увеличению амплитуды ГМП на 20–40 процентов, а вокруг ГМП появятся боковые полосы с интервалами, равными скорости вращения водила сателлитов. Расстояние между боковыми полосами является ключевым диагностическим фактором: если боковые полосы расположены на расстоянии несущей частоты, это указывает на локализованный дефект (например, одиночный зуб с выбоинами). Если боковые полосы расположены на расстоянии частоты прохождения планетарной передачи (количество планет, умноженное на скорость несущей), это указывает на распределенный дефект (например, износ всех планетарных планет).
• Характеристические частоты подшипников (BCF):Каждый компонент подшипника (внутреннее и внешнее кольцо, тела качения, сепаратор) имеет уникальную частотную характеристику. Ранний износ подшипников вызывает увеличение амплитуды на BPFO (внешнее кольцо частоты прохождения шарика) или BPFI (внутреннее кольцо частоты прохождения шарика) и их гармоник. Важно отметить, что эти частоты часто ниже ГМП и могут быть замаскированы. Наш завод рекомендует использовать высокочастотную демодуляцию (анализ огибающей) для извлечения этих сигналов, поскольку воздействие износа создает высокочастотные резонансы, которые демодулируются для выявления частот дефектов подшипников.
• Субгармонические и дробные гармоники:Если зубья шестерни сильно изъедены или треснуты, в коробке передач могут проявляться субгармоники при 0,5x GMF или 0,33x GMF. Они возникают из-за нелинейностей в жесткости зубчатого зацепления. По нашему опыту, субгармоники являются индикатором поздней стадии, но они подтверждают необходимость немедленных действий.
• Анализ формы сигнала во временной области:Наблюдение за необработанной формой волны ускорения может выявить ударные импульсы, соответствующие зацеплению зубьев. По мере прогрессирования износа форма волны может иметь «усечение», когда пики обрезаются из-за пластической деформации или наличия мусора между зубьями. Простое увеличение размаха амплитуды более чем в 1,5 раза от базовой линии является явным предупреждением.

Для практической реализации наш завод рекомендует устанавливать акселерометры на корпусе планетарного редуктора в трех положениях: радиальном со стороны входного вала, радиальном со стороны выходного вала и осевом со стороны входного вала. Эти положения фиксируют доминирующие режимы вибрации. Мы предлагаем использовать коллектор данных с диапазоном частот от 10 Гц до 10 кГц и разрешением не менее 1600 строк. Для непрерывного мониторинга мы предлагаем специальную систему мониторинга состояния, которая автоматически сравнивает спектр вибрации с базовым уровнем и генерирует оповещения при превышении пороговых значений. Эта система помогла нашим клиентам сократить количество неожиданных отказов планетарного редуктора более чем на 70 процентов.

Интерпретация данных о вибрации требует опыта, но есть универсальные тревожные сигналы: внезапное увеличение общей вибрации более чем на 30 процентов за короткий период (например, одну неделю), появление четких боковых полос вокруг ГМП и сдвиг фазы сигнала вращения 1x. Наш завод предоставляет обучающие видеоролики и справочные спектры для наших моделей планетарных редукторов, что позволяет командам технического обслуживания быстро овладеть навыками диагностики вибрации. Помните, что цель состоит не только в обнаружении износа, но и в выявлении основной причины — будь то смещение, дисбаланс, ухудшение качества смазки или внутренние производственные дефекты.

Каковы основные рабочие параметры нашей серии планетарных редукторов, которые необходимо отслеживать?

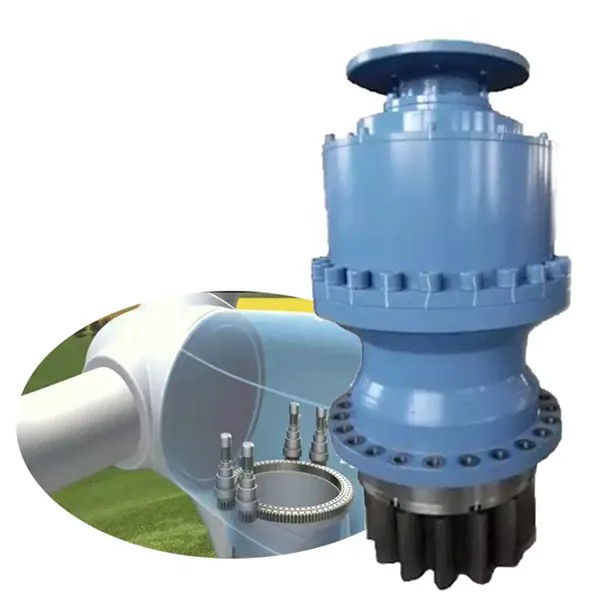

Raydafon производит ряд моделей планетарных коробок передач для различных уровней мощности и передаточных чисел. Каждая модель имеет определенные эксплуатационные ограничения и пороговые значения мониторинга. В таблице ниже представлены ключевые параметры трех наших самых популярных серий: PGS-400 для средних промышленных применений, PGS-800 для тяжелых условий горнодобывающей и цементной промышленности и PGS-1200 для ветряных турбин с высоким крутящим моментом и морских силовых установок. Все данные основаны на обширных испытаниях нашего завода и отзывах на местах. Подчеркиваем, что эти параметры необходимо отслеживать в контексте — при колебаниях нагрузки ожидаются небольшие отклонения, но настоящей тревогой являются стойкие тенденции.

Помимо этих стандартных параметров наш завод рекомендует контролировать скорость водила сателлитов и скорость вращения солнечной шестерни независимо, так как различия могут свидетельствовать об износе зубьев или проскальзывании подшипников. Мы поставляем датчики скорости и целевые колеса в качестве дополнительных аксессуаров. Температуру следует измерять на стороне входа, выходе и масляном поддоне; разница более 10°С между входной и выходной сторонами говорит о неравномерной нагрузке или смазочном голодании. Наши планетарные редукторы оснащены встроенными гнездами для термопар, что упрощает установку датчиков.

Мы также предоставляем услугу регистрации данных, которая записывает все рабочие параметры и генерирует еженедельные отчеты о тенденциях. Эти отчеты включают диаграммы статистического контроля процессов (SPC), на которых отмечаются любые параметры, превышающие контрольные пределы. Например, если скорость вибрации на выходной стороне демонстрирует устойчивую тенденцию к повышению в течение 5 дней подряд, наша система отметит это для проверки. Этот подход, основанный на тенденциях, гораздо более надежен, чем сигналы тревоги, основанные только на пороговых значениях, поскольку он отфильтровывает нормальные колебания. Наш завод внедрил эту систему на собственной производственной линии, и она помогла нам выявить проблемы сборки до того, как они перерастут в проблемы качества. Мы настоятельно рекомендуем применить аналогичный подход для вашего парка планетарных редукторов.

Как анализ нефти и мониторинг мусора сигнализируют о начинающейся неисправности?

Анализ масла является дополнением к анализу вибрации для раннего обнаружения износа. Вибрация дает механическую характеристику планетарной коробки передач, а анализ масла показывает химическое и физическое состояние смазки и взвешенных в ней частиц. Металлы износа, такие как железо, медь, олово и хром, образуются по мере износа компонентов, и их концентрация в масле прямо пропорциональна скорости износа. На нашем заводе определенные соотношения металлов соотнесены с различными видами отказов: повышенное содержание железа с хромом указывает на износ зубьев шестерни; медь с оловом предполагает износ сепаратора подшипника; а кремний указывает на загрязнение в результате разрушения уплотнения или попадания внешней грязи.

Ключевые параметры анализа масла и их влияние на износ:

• Количество частиц (код ISO 4406):Чистая планетарная коробка передач должна соответствовать коду ISO 4406 18/16/13 или выше. Если код повышается до 20/18/15, это свидетельствует о значительном увеличении износа, и масло следует отфильтровать или заменить. Код 20.22.17 является критическим предупреждением, требующим немедленного отключения и проверки. Наш завод рекомендует брать пробы масла каждые 250 часов работы в течение первых 1000 часов, а затем продлевать до 500 часов после установления базового уровня.
• Спектрометрический анализ нефти (SOAP):Измеряет концентрацию элементов в частях на миллион (ppm). Типичные уровни тревоги: железо > 100 ppm, медь > 30 ppm, кремний > 25 ppm. Эти уровни могут варьироваться в зависимости от конструкции коробки передач, но внезапное удвоение уровня любого элемента в течение 100 часов является явным признаком ненормального износа.
• Вязкость масла и общее кислотное число (TAN):Вязкость не должна отклоняться более чем на 10 процентов от исходного сорта. Увеличение вязкости указывает на окисление или загрязнение; уменьшение указывает на разбавление или распад. TAN следует контролировать; Увеличение TAN более чем на 2,0 мг КОН/г по сравнению со свежим маслом предполагает окисление, которое может способствовать коррозии.
• Мониторинг железного мусора (количественный):Мы рекомендуем использовать магнитную пробку или онлайн-датчик содержания железа для улавливания и количественного определения частиц железа. Внезапное увеличение «плотности железа» (измеряется в мг/л) более чем на 200 процентов по сравнению с исходным уровнем является ранним индикатором износа шестерни или подшипника. Наши планетарные редукторы поставляются с дополнительными магнитными сливными пробками, и мы предлагаем цифровой монитор железного мусора, который предоставляет данные в режиме реального времени.

Практический пример: в планетарном редукторе цементной мельницы, работающем при мощности 800 кВт, наш завод обнаружил постепенное увеличение содержания железа с 45 ppm до 85 ppm в течение трех месяцев, при этом вибрация оставалась стабильной. Тенденция анализа масла предполагает абразивный износ. При осмотре мы обнаружили, что масляный фильтр вышел из строя, что привело к попаданию пыли. После замены фильтра и промывки системы содержание железа снова упало до 50 ppm, и катастрофический сбой удалось предотвратить. Этот случай подчеркивает важность анализа масла, даже если вибрация кажется нормальной.

Для оптимального отбора проб масла наш завод рекомендует использовать специальные отверстия для отбора проб, расположенные на линии возврата масла, где масло хорошо перемешано и соответствует состоянию поддона. Для удобства тестирования мы предоставляем наборы для отбора проб, включающие шприцы, бутылки и предоплаченные лабораторные почтовые отправления. Наша техническая команда также может интерпретировать отчет об анализе масла и предоставить практические рекомендации. Благодаря надежной программе анализа масла вы можете обнаружить износ за несколько месяцев до того, как он станет заметен по вибрации или температуре, что позволяет вам планировать техническое обслуживание в удобное для вас время, а не в аварийном режиме.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Как часто следует выполнять анализ вибрации планетарного редуктора при непрерывной работе?

Ответ: Для планетарного редуктора, работающего круглосуточно и без выходных при полной нагрузке, мы рекомендуем выполнить измерение базовой вибрации при установке, затем еженедельный сбор данных в течение первого месяца, а затем ежемесячные измерения, как только базовая линия станет стабильной. Однако если вы заметите какое-либо аномальное повышение температуры или шум, немедленно проведите анализ вибрации. Для критически важных приложений (например, редукторов ветряных турбин) мы рекомендуем непрерывный онлайн-мониторинг вибрации с оповещениями в реальном времени. Наша фабрика предлагает как портативные, так и стационарные решения для мониторинга. Как правило, интервал контроля должен составлять не более 1 процента от ожидаемого срока службы подшипника L10, поэтому для коробки передач, рассчитанной на 50 000 часов службы, допустим ежеквартальный анализ, но безопаснее ежемесячно.

Вопрос 2. Что является наиболее надежным индикатором раннего появления питтинговой коррозии на зубьях планетарной шестерни?

Ответ: Наиболее достоверным показателем является амплитудная модуляция частоты зубчатого зацепления (ГМП) частотой вращения водила сателлитов. В здоровой планетарной коробке передач GMF сильная, но стабильная. Когда на одном или нескольких зубьях планетарной системы начинается питтинг, амплитуда ГМП увеличивается и в интервалах несущей частоты появляются боковые полосы. Кроме того, форма волны вибрации покажет ударный импульс с тем же интервалом, что и зуб с выбоинами, проходящий мимо датчика. Используя спектральный анализ высокого разрешения (1600 линий и более) и обработку удержания пиков, вы можете обнаружить питтинг, когда амплитуда боковой полосы превышает 5 процентов амплитуды ГМП. Наша фабрика разработала собственный алгоритм, который автоматически сигнализирует об этом состоянии.

Вопрос 3: Могу ли я полагаться только на мониторинг температуры для обнаружения раннего износа?

Ответ: Мониторинг температуры важен, но сам по себе недостаточен. Хотя внезапное повышение температуры (например, на 10°C выше нормы) может указывать на нарушение смазки или чрезмерное трение из-за сильного износа, это часто является симптомом поздней стадии. К тому времени, когда температура значительно превысит нормальный диапазон, ущерб может быть уже необратимым. Поэтому мы рекомендуем использовать мониторинг температуры в качестве вторичной проверки в сочетании с анализом вибрации и масла. Ранний износ может не выделять достаточно тепла для повышения температуры масла в объеме, но он изменит профиль вибрации и масляных остатков. Таким образом, температура является полезным подтверждением, но не основным методом обнаружения.

Вопрос 4: Как отличить остатки износа шестерен от частиц износа подшипников?

Ответ: Форма частиц и элементный состав помогают отличить источник. При износе шестерен обычно образуются чешуйки или сколы (из-за точечной коррозии) с высоким содержанием железа и неровными краями. При износе подшипника из сепаратора образуются сферические или цилиндрические частицы (из-за усталости тел качения) со смесью железа, хрома, а иногда и меди или олова. Спектрометрический анализ масла (SOAP) определяет элементный состав, а анализ морфологии частиц (с использованием микроскопа или автоматического анализатора формы частиц) определяет форму. Диагностическая служба нашего завода включает в себя как SOAP, так и феррографию для определения источника мусора. Если соотношение железа и меди высокое (более 10:1), это указывает на износ шестерни; если соотношение низкое (ниже 5:1), это может указывать на износ подшипника.

Вопрос 5. Какие незамедлительные действия мне следует предпринять, если я обнаружу ранние признаки износа планетарной коробки передач?

Ответ: Во-первых, не игнорируйте это. Запишите все данные (вибрацию, температуру, пробу масла) и сравните с тремя последними показаниями, чтобы подтвердить тенденцию. Если вы видите постоянное увеличение, уменьшите нагрузку на коробку передач на 20–30 процентов, чтобы замедлить скорость износа. Затем увеличьте частоту мониторинга до ежедневного или посменного. Далее закажите детальный анализ масла и рассмотрите возможность визуального осмотра бороскопом через смотровое окно. Если износ локализованный (например, один зуб), возможно, вы сможете поработать с коробкой передач в течение ограниченного времени до планового отключения. Если износ распределенный (например, множественные зубья или мусор в подшипнике), запланируйте замену или капитальный ремонт коробки передач в ближайшее удобное время. Свяжитесь с Raydafon Technology Group Co.,Limited для получения квалифицированной помощи и наличия запасных частей.

Вывод: превентивный мониторинг экономит ваш планетарный редуктор

Обнаружение ранних признаков износа планетарной коробки передач — это сочетание технологий и бдительности. Систематически применяя анализ вибрации, мониторинг температуры, анализ масла и обнаружение мусора, вы можете обнаружить механизмы износа, такие как точечная коррозия, задиров и усталость подшипников, в зачаточном состоянии, предотвращая внезапные поломки и продлевая срок службы коробки передач. Наш завод в Raydafon Technology Group Co., Limited разработал наши планетарные редукторы, которые можно контролировать, со встроенными портами датчиков и точками отбора проб масла, и мы проводим комплексное обучение интерпретации данных. Инвестиции в программу мониторинга хорошего состояния невелики по сравнению с ценой катастрофического отказа, который может включать производственные потери, повреждение оборудования и риски для безопасности.

Готовы защитить свои инвестиции в планетарный редуктор?Свяжитесь с Raydafon Technology Group Co.,Limited сегоднядля получения полной консультации по мониторингу состояния. Мы предлагаем индивидуальные пакеты мониторинга, включающие датчики, регистраторы данных, программное обеспечение для анализа и экспертную интерпретацию. Мы также обеспечиваем обучение на месте вашей команды технического обслуживания и запасные части для всех моделей планетарных редукторов.Запросите бесплатную оценку состояния прямо сейчас и убедитесь, что ваша планетарная коробка передач будет надежно работать долгие годы. Доверьтесь Raydafon Technology Group Co., Limited для решения всех ваших задач по мониторингу коробки передач.
