Вал отбора мощности для рулонных пресс-подборщиков Krone
  • Вал отбора мощности для рулонных пресс-подборщиков KroneВал отбора мощности для рулонных пресс-подборщиков Krone
  • Вал отбора мощности для рулонных пресс-подборщиков KroneВал отбора мощности для рулонных пресс-подборщиков Krone

Вал отбора мощности для рулонных пресс-подборщиков Krone

Охват ВОМ рулонных пресс-подборщиков Krone КР100/125/155/130/160, 1500/1800, 1500В/1250 MC и 1250/1550. В стандартном варианте размера 4 и размере 4 CV используется вал 1210 со шлицем 1,375-6. Размер 6 CV доступен для моделей 1500/1800 и некоторых сборок 1250/1500; MC 1500 В/1250 использует напряжение 2380 или 2480 CV с 1,375-6. Варианты сцепления включают FT34 при 1000 Н·м, FT32 при 1 000 Н·м, FT42 при 1 450 Н·м, вырез K64/2 при 1 050 или 1 500 Н·м и FF1 при 1 000 Н·м. Базовые номера деталей CV: 71R4121UCW07000 для CAT3/540 и 71R6121UCW07000 для CAT4/540, оба 1.375-6. Минимальный заказ, индивидуальная настройка и время выполнения заказа указаны для каждого заказа после подтверждения модели пресс-подборщика и существующей конфигурации вала.

Привод рулонного пресс-подборщика Krone · Оптовые поставки

Оптовый вал отбора мощности для рулонных пресс-подборщиков Krone — характеристики, минимальный заказ, индивидуальная настройка и время выполнения для моделей от 100 до 1800 рупий и совместимых сборок

Не все рулонные пресс-подборщики Krone оснащены одним и тем же валом отбора мощности. В группе KR100–KR160 используется трансмиссия размера 4, модель 1500. и 1800 может работать с CV размера 4 или 6, 1500V и 1250 MC используют CV 2380 или 2480, а 1250/1550 работает с Размер 4 CAT3 CV, в то время как в некоторых сборках 1250/1500 используется размер 6 CAT4. В трех таблицах на этой странице перечислены опции PTO: тип сцепления и номер базовой детали для каждой группы, чтобы вал можно было подобрать до того, как будет составлено предложение. просил.

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

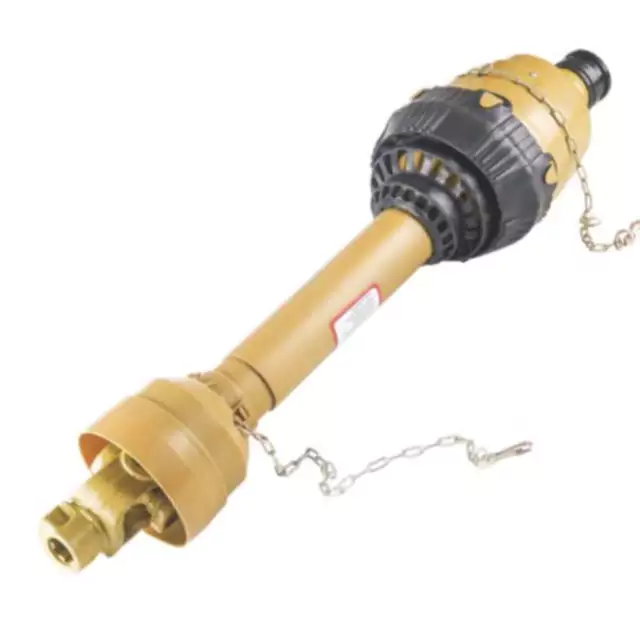

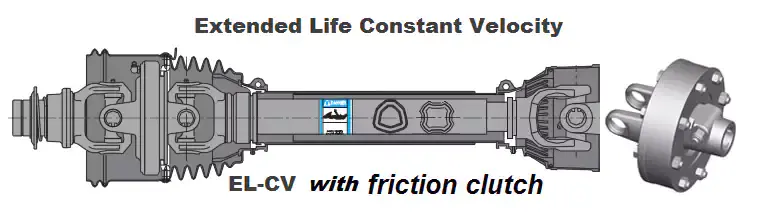

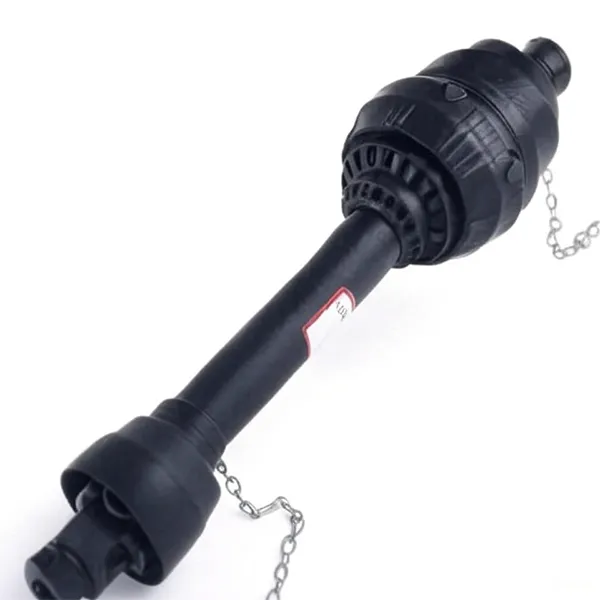

Вал отбора мощности рулонного пресс-подборщика Krone — ШРУС, телескопическая трубка и муфта сцепления.
13Ссылки на модели
Размер 4/Размер 6Варианты трансмиссии CV
1000–1800 Н·мДиапазон крутящего момента сцепления
1.375-6Общий сплайн

Решетка модели — опция ВОМ и сцепление Baler

Группа А100 рупий / 125 рупий / 155 рупий
ВОМ
Размер 4 стандартный или размер 4 CV, вал 1210
Сплайн
1.375-6
Схватить
FT34 при 1000 Н·м
Размер 4
Группа АКР130 / КР160
ВОМ
Размер 4 стандартный или размер 4 CV, вал 1210
Сплайн
1.375-6
Схватить
FT34 при 1000 Н·м
Размер 4
Группа Б1500/1800
ВОМ
Размер 4 или размер 6 CV
Сплайн
1.375-6
Схватить
FT32 при 1000 Н·м или FT42 при 1450 Н·м
Размер 4/Размер 6
Группа С1500 В/1250 МК
ВОМ
2380 или 2480 л.с.
Сплайн
1.375-6
Схватить
Вырез K64/2 при 1050 или 1500 Н·м
Вырез сцепления
Группа Д1250/1550
ВОМ
Размер 4 (CAT3) CV
Сплайн
1.375-6
Схватить
FT32 или FF1 при 1000 Н·м
Размер 4 CAT3
Группа Е1250/1500 (размер 6)
ВОМ
Размер 6 CV (CAT4) в некоторых сборках
Сплайн
1.375-6
Схватить
FT42 при 1450 Н·м
Размер 6 CAT4

Таблица технических характеристик — модель, механизм отбора мощности и защита

Исходная группировка по модели пресс-подборщика, приводу ВОМ и мощности сцепления.
Модель ВОМ Защита
КР100/125/155/130/160 Размер 4 Стандартный *1210 *1,375-6; Размер 4 CV *1210 *1,375-6 FT34 *1,375-6 *1000 Н·м
1500/1800 Размер 4 или размер 6 CV с 1,375-6 FT32 при 1000 Н·м или FT42 при 1450 Н·м
1500 В/1250 МК 2380 или 2480 л.с. с 1.375-6 K64/2 Вырез при 1050 или 1500 Н·м *1,375-6
1250/1550 Размер 4 (CAT3) CV с 1.375-6 FT32 или FF1 при 1000 Н·м
1250/1500 Некоторые используют CV размера 6 (CAT4) FT42 при 1450 Н·м

Одна и та же модель пресс-подборщика может присутствовать более чем в одной сборке. Подтвердите существующий номер детали вала или тип сцепления на машину перед запросом предложения. Рулонные пресс-подборщики Krone оснащены либо фрикционом, либо вырезом. сцепление в зависимости от сборки. Чем ширеВал отбора мощности для рулонных пресс-подборщиковсписки страниц другие бренды пресс-подборщиков в качестве перекрестной ссылки.

Номера базовых деталей CV и номера деталей сцепления FT

Номера базовых деталей механизма отбора мощности постоянной скорости
ВОМ CV Трактор Базовый номер детали
КАТ3/540 1.375-6 71R4121UCW07000
КАТ4/540 1.375-6 71R6121UCW07000
Муфты FT для шлицевого входа 1.375-6
Универсальный размер Крутящий момент Номер детали
КАТ3/С4 1000 Н·м 6QE344901R
КАТ3/С4 1000 Н·м 635Е41203Р
КАТ4/С6 1800 Н·м 663Х53403Р

Базовый номер детали CV соответствует сборке без навесного устройства. Половина орудия, труба и щиток выбирается отдельно в зависимости от модели пресс-подборщика. Номера деталей сцепления FT указаны по универсальному размеру и номинальному крутящему моменту. Если существующее сцепление было отрегулировано, перед заказом проверьте целевой момент проскальзывания в соответствии с руководством по эксплуатации пресс-подборщика. А соответствующая категория находится наВал отбора мощности для дисковстраница.

Как подобрать вал рулонного пресс-подборщика Krone

01

Считайте модель пресс-подборщика на машине

От 100 до 160 рупий попадают в одну группу; 1500 и 1800 в другом; 1500В и 1250 МС в третьем; 1250/1550 и 1250/1500 в четвертом и пятом. На приведенной выше сетке модели показаны ВОМ и сцепление, соответствующие каждой группе.

02

Подтвердите существующий номер детали вала

Тот же пресс-подборщик может быть оснащен фрикционной или отключающей муфтой. Существующий номер детали — это самый быстрый способ подтвердить, в какой конфигурации была поставлена ​​машина, прежде чем заказывать замену.

03

Проверьте шлицы ВОМ трактора.

Большинство рулонных пресс-подборщиков Krone в этом диапазоне имеют шлицы 1.375-6. Если на тракторе используется другой патрубок ВОМ, подтвердите половину CV отдельно.Диапазон вала отбора мощностиНа странице перечислены другие категории сельскохозяйственных трансмиссий, если одновременно заменяется сторона трактора.

Где используется этот вал

Трансмиссии рулонных пресс-подборщиков Krone в диапазоне от KR100 до 1800, а также в группах 1500V, 1250 MC и 1250/1550.

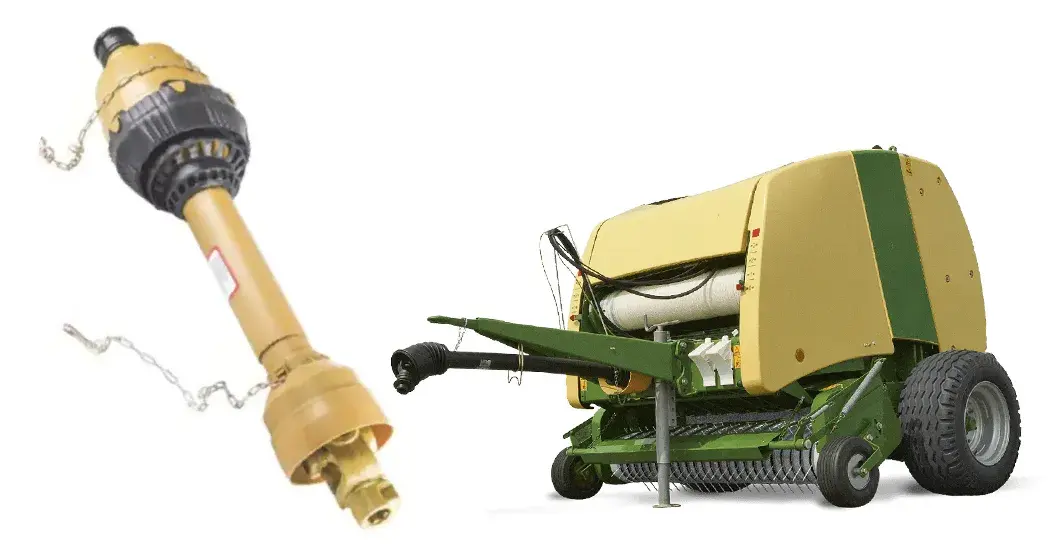

Вал отбора мощности рулонного пресс-подборщика Krone принимает мощность от ВОМ трактора и передает ее на коробку передач пресс-подборщика через редуктор. ШРУС и телескопическая трубка. Когда пресс-подборщик подбирает тяжелый валок или натыкается на кусок материала, сцепление… либо трение, либо вырез в зависимости от сборки — защищает коробку передач от ударов.

Вал согласуется с моделью пресс-подборщика и шлицем ВОМ трактора независимо. Сторона пресс-подборщика фиксирует половина орудия, тип сцепления и длина трубки; сторона трактора фиксирует половину ШРУСа и шлицы ВОМ. оба стороны необходимо подтвердить перед заказом запасного вала.

Для соответствующего применения рулонного пресс-подборщикаВал отбора мощности рулонных пресс-подборщиков Case IHстраница использует сопоставимую структуру модели за моделью. Для редукторов агрегатов, расположенных после ВОМ, увидетьсельскохозяйственный редуктордиапазон.

Отправьте модель пресс-подборщика и существующий номер детали вала.

Отправьте модель пресс-подборщика Krone (KR100 на 1800, 1500V, 1250 MC, 1250/1550 или 1250/1500) и имеющуюся часть вала. номер или тип сцепления. Мы подтвердим вариант механизма отбора мощности, номинал сцепления и номер базовой детали CV для этого. построить и выдать предложение с указанием минимального заказа и времени выполнения для этой конфигурации.
