Гидравлический цилиндр стрелы для мини-экскаватора
  • Гидравлический цилиндр стрелы для мини-экскаватораГидравлический цилиндр стрелы для мини-экскаватора
  • Гидравлический цилиндр стрелы для мини-экскаватораГидравлический цилиндр стрелы для мини-экскаватора

Гидравлический цилиндр стрелы для мини-экскаватора

Raydafon производит гидравлические цилиндры стрелы для мини-экскаваторов на собственном заводе в Нинбо, Китай. Стандартные диаметры отверстий от 50 до 125 мм, диаметр штока от 25 до 75 мм, ход до 1000 мм, максимальное усилие 361 кН при 29,4 МПа и диапазон рабочих температур от -20 °C до +70 °C. Ствол выкован из высокопрочной легированной стали, канал ствола прецизионно отшлифован, что снижает внутреннее трение и обеспечивает точное управление стрелой на малых скоростях. Встроенная двойная уплотнительная конструкция из износостойкой импортной резины и внешний грязесъемник защищают уплотнительную кромку от пыли и влаги, продлевая срок службы более чем на 40%. Внешняя часть стержня и ствола обработана антикоррозийной защитой от дождя, грязи и мытья. Диаметр отверстия, шток, ход, монтажные центры и положения портов изготавливаются по чертежам для установки или замены OEM на машинах класса 1–8 тонн. Отправьте модель экскаватора или оригинальный чертеж, чтобы узнать цену в течение 24 часов.

Гидроцилиндр стрелы мини-экскаватора — диаметр цилиндра 50–125 мм, ход поршня до 1000 мм.

Цилиндр стрелы — это цилиндр, который поднимает и опускает стрелу мини-экскаватора, и именно этот цилиндр воспринимает наибольшую нагрузку во всей машине. Raydafon выковывает ствол из высокопрочной легированной стали, шлифует канал ствола для уменьшения внутреннего трения и герметизирует его двойным уплотнением для работы в пыльных условиях. Поставляется в виде OEM-установки или в качестве запасного цилиндра, изготовленного по вашему оригинальному чертежу.

  • 50–125 ммДиаметр отверстия
  • 25–75 ммДиаметр стержня
  • ≤ 1000 ммГладить
  • 361 кНМаксимальная тяга
  • от −20 до +70 °СРабочая температура
01 / ОБЗОР

Гидравлический цилиндр стрелы для мини-экскаватора — OEM и поставка на замену

Цилиндр стрелы расположен между рамой машины и стрелой и является компонентом, который поднимает всю верхнюю конструкцию экскаватора. На мини-экскаваторе подъемник стрелы работает с более коротким ходом, чем на полноразмерной машине, но с более высоким рабочим циклом, часто тысячи циклов в день при выполнении муниципальных, ландшафтных и сельскохозяйственных работ. Эта комбинация — короткий ход, большое количество циклов, пыльная среда — это то, на что должна отвечать спецификация, а не только грубая сила.

Raydafon производит этот цилиндр на собственном заводе в Нинбо, Китай, как для машиностроителей, так и для вторичного рынка. Стандартные диаметры отверстий составляют от 50 до 125 мм, диаметр штока от 25 до 75 мм, ход до 1000 мм и максимальное усилие 361 кН, диапазон рабочих температур от -20 °C до +70 °C. Родственные цилиндры одного завода включают более широкийгидроцилиндр экскаваторадиапазон,гидравлический цилиндр ковша для небольшого экскаваторакоторый работает с ним на одной машине, игидравлический цилиндркаталог другой мобильной техники.

02 / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

  • Название продуктаГидроцилиндр стрелы для мини-экскаватора
  • Диаметр отверстия50 мм – 125 мм
  • Диаметр стержня25 мм – 75 мм
  • Гладить≤ 1000 мм
  • Максимальная тяга361 кН
  • Максимальное давление29,4 МПа
  • Рабочая температураот −20 °C до +70 °C
  • Материал стволаПоковка из высокопрочной легированной стали, прецизионное шлифованное отверстие.
  • УплотнениеДвойная уплотнительная конструкция из износостойкой импортной резины.
  • Обработка поверхностиСтержень и корпус снаружи обработаны антикоррозийной обработкой.
  • МонтажК чертежу станка — расположение штифта, вилки или фланца
  • КастомизацияДиаметр цилиндра, шток, ход поршня, центры крепления, положение портов, цвет краски.

Стандартная спецификация цилиндра стрелы мини-экскаватора.

Параметр Ценить
Диаметр отверстия 50 мм – 125 мм
Диаметр стержня 25 мм – 75 мм
Гладить ≤ 1000 мм
Максимальная тяга 361 кН
Давление 29,4 МПа
Рабочая температура от −20 °C до +70 °C

Как соотносятся тяга и диаметр цилиндра:максимальная тяга 361 кН применима к самому большому диаметру отверстия в диапазоне при давлении 29,4 МПа. Диаметр меньшего диаметра создает пропорционально меньшую силу при том же давлении: диаметр отверстия 50 мм при давлении 29,4 МПа дает примерно 57,7 кН, диаметр отверстия 63 мм — около 91,6 кН, а диаметр отверстия 80 мм — около 147,8 кН. Всегда указывайте диаметр отверстия вместе с давлением в системе, поскольку тяга, необходимая вашей машине, определяет диаметр отверстия, а не наоборот.

03 / ДЕТАЛИ ПРОДУКТА

Детали продукта

Фотографии и эталонные изображения цилиндра стрелы, который мы производим для мини-экскаваторов.

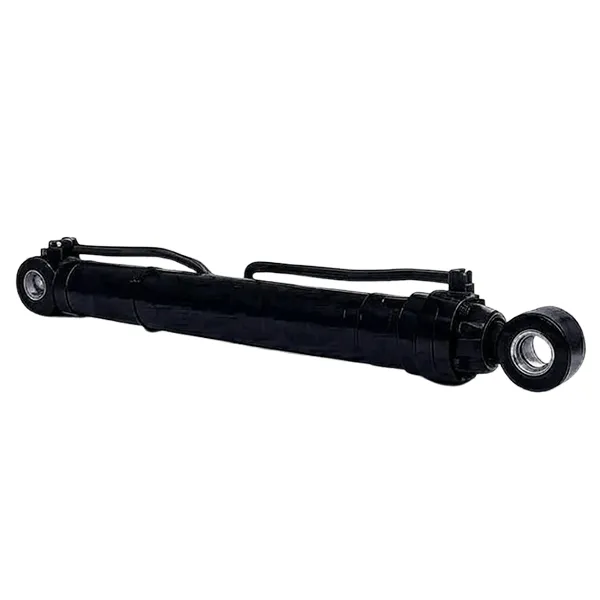

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Гидроцилиндр стрелы мини-экскаватора — ствол, шток и крепления.

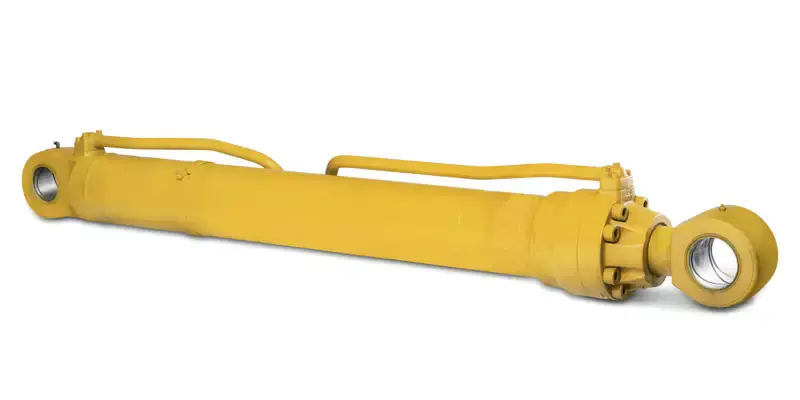

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Ствол из кованой легированной стали с прецизионным отверстием.

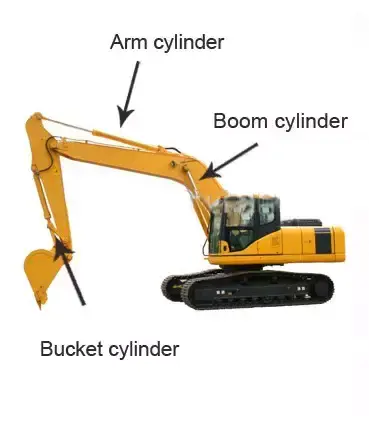

Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Указание размеров и монтажа — перед заказом сверьте их с вашей машиной.

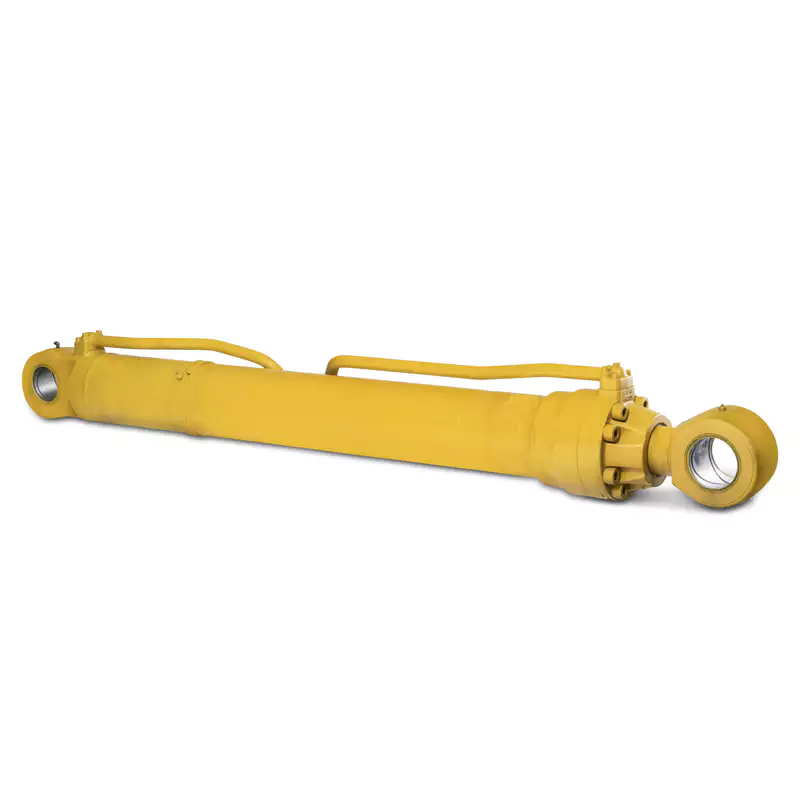

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Поверхность стержня и двойное уплотнение.
04 / СТРОИТЕЛЬСТВО

Характеристики продукта и конструкция

Кованый ствол и шлифованный канал ствола

Ствол выкован из высокопрочного сплава, а не обработан из трубчатой ​​заготовки, что обеспечивает более однородную структуру зерен и лучшую усталостную прочность на резьбовых и сварных концах. Затем отверстие подвергается прецизионной шлифовке, поэтому уплотнение поршня прилегает к однородной поверхности; Благодаря этой отделке коэффициент внутреннего трения остается низким — примерно на 30 % ниже, чем у нешлифованного отверстия в наших сравнительных испытаниях — и именно поэтому стрелу по-прежнему можно точно перемещать, когда машина работает в ограниченном пространстве, где сантиметры имеют значение.

Двойное уплотнение для пыльных помещений

В каждом цилиндре используется встроенная двойная уплотнительная конструкция из износостойкой импортной резины. Внутреннее уплотнение удерживает гидравлическое давление, в то время как внешний грязесъемник удерживает пыль и влагу от уплотняющей кромки, и именно эта конструкция имеет значение при работе на объекте: единственное уплотнение, которое может работать загрязненным, является причиной медленного просачивания, которое в конечном итоге приводит к утечке. В процессе эксплуатации такая конструкция продлевает срок службы цилиндра более чем на 40 % по сравнению с конструкцией с одним уплотнением и сокращает частоту перерывов в работе машины для технического обслуживания.

Изготовлено с учетом геометрии вашей машины

Отверстие, шток, ход, центры крепления и положения портов изготавливаются по чертежам. Для замены цилиндра это важная деталь — центры крепления и диаметры штифтов должны точно соответствовать стреле и раме машины, поэтому отправьте исходный чертеж, модель машины или измеренные размеры неисправного цилиндра, и мы сопоставим интерфейс, прежде чем предлагать цену. Для всей линейки доступны различные конфигурации хода и давления, подходящие для муниципальных, ландшафтных и сельскохозяйственных работ.

05 / СОВМЕСТИМОСТЬ

Совместимость машин

Этот цилиндр стрелы поставляется для мини-экскаваторов класса примерно от 1 до 8 тонн, для которых стандартным является диаметр отверстия в диапазоне 50–125 мм. Он устанавливается как в качестве оригинального оборудования, так и в качестве замены на машинах следующих марок, в частности:

  • Кубота
  • Янмар
  • Такеучи
  • Бобкэт
  • Гусеница
  • Комацу
  • Хитачи
  • Вольво
  • JCB
  • Дусан
  • Сани
  • XCMG

Пожалуйста, обрати внимание:Названия брендов указаны только для обозначения классов машин, на которых обычно устанавливается этот цилиндр. Raydafon является независимым производителем и не связан с этими брендами, не уполномочен ими и не является поставщиком оригинального оборудования. Перед заказом всегда проверяйте монтажный чертеж вашей конкретной модели.

Не знаете, какое отверстие и ход поршня нужны вашей машине? Отправьте модель экскаватора, диаметр существующего цилиндра и диаметр штока, длину его штифта и давление в системе, и мы подтвердим конфигурацию.

06 / ПРИМЕНЕНИЕ

Приложения

Мини-экскаваторы покупают потому, что они подходят там, где не могут быть полноразмерные машины, и именно здесь управление цилиндром стрелы имеет наибольшее значение.

Обслуживание муниципальных дорог

Прокладка трубопроводов и ремонт крышек люков на узких улицах, где стрелу приходится постепенно устанавливать на место, а не поворачивать. Точное управление на низкой скорости снижает риск удара о подземные коммуникации или готовые поверхности.

Рекультивация и посадка садов

Расчистка старых пней и подготовка новых участков с подъемом и опусканием стрелы вокруг стоящих деревьев. Контролируемое движение позволяет избежать повреждения фруктовых деревьев, которые должны оставаться на месте.

Строительные и демонтажные работы

Снос низких стен и подъем легких строительных материалов, где стабильная выходная мощность при изменяющейся нагрузке обеспечивает предсказуемость работы для оператора и безопасность для всех, кто работает рядом.

Водное хозяйство сельскохозяйственных угодий

Вырезание дренажных канав до контролируемой глубины и ширины, что можно повторить только в том случае, если цилиндр стрелы удерживает положение под нагрузкой, а не смещается, когда ковш встречает сопротивление.

Ландшафтный дизайн и садовое строительство

Планировка, рыхление траншей и перемещение грунта на ограниченных жилых участках, где компактная машина с точным управлением стрелой позволяет получить более чистую отделку и сократить необходимость ручной уборки.

Замена и ремонт

Прямая замена поврежденного, погнутого или протекающего цилиндра стрелы на существующей машине, произведенная по оригинальному чертежу или измеренному образцу, чтобы штифты и отверстия совпадали.

07 / ПОЧЕМУ РАЙДАФОН

Преимущества продукта

  • Прямые поставки с заводаЦилиндр выкован, обработан, собран и испытан на собственном заводе Raydafon, поэтому между вами и производством нет торговой наценки, а чертежи и запасные уплотнения остаются доступными на протяжении всего срока службы машины.
  • Снижение внутреннего тренияПрецизионное шлифованное отверстие и подобранный зазор уплотнения поршня уменьшают внутреннее трение, что проявляется в более плавном управлении на низких скоростях и меньшем выделении тепла в гидравлическом масле во время длительных смен.
  • Уплотнение, адаптированное к условиям площадкиДвойное уплотнение с внешним грязесъемником предназначено для защиты от пыли и влаги, а не для чистой мастерской, что продлевает срок службы более чем на 40% и сокращает время незапланированных простоев.
  • Диапазон ходов и давленийКонфигурацию диаметра цилиндра, штока, хода поршня и давления можно подобрать в соответствии с машиной, а не заставлять использовать ближайший размер по каталогу, что имеет значение при замене цилиндра на модели, снятой с производства.
  • Антикоррозионная обработка поверхностиВнешняя поверхность штока и цилиндра обработана от коррозии, поэтому цилиндр выдерживает дождь, грязь и промывание без образования на поверхности точечной коррозии, разрушающей уплотнения.
  • Замена на основе чертежаОтправьте исходный чертеж, модель машины или измеренные размеры, и замена будет произведена для этого интерфейса, чтобы штифты, порты и монтажные центры подходили без изменений на месте.

Упор, срок службы уплотнения и интервал технического обслуживания зависят от выбранного отверстия, давления в системе, рабочего цикла и того, насколько хорошо фильтруется гидравлическое масло машины. Укажите модель экскаватора и рабочее давление, и мы подтвердим диаметр цилиндра и ход поршня в зависимости от нагрузки, которую фактически выдерживает цилиндр.

08 / Часто задаваемые вопросы для покупателей

Часто задаваемые вопросы для покупателей

  • Какой диаметр цилиндра, ход поршня и давление рассчитан на этот цилиндр стрелы мини-экскаватора?Диаметр отверстия от 50 мм до 125 мм, диаметр штока от 25 мм до 75 мм, ход до 1000 мм и максимальное давление 29,4 МПа. Максимальная тяга — 361 кН на самом большом диаметре; Отверстия меньшего размера производят пропорционально меньшую силу при том же давлении, поэтому отверстие следует выбирать с учетом тяги, необходимой вашей машине.
  • Можете ли вы сделать замену для моей конкретной модели экскаватора?Да. Отправьте модель машины, исходный чертеж или измеренное отверстие, диаметр штока, ход, длину между пальцами и сведения о креплении неисправного цилиндра. Мы подтверждаем интерфейс и производим соответствующий цилиндр, что позволяет избежать проблем с установкой, возникающих при использовании стандартного размера.
  • В чем разница между максимальной тягой и давлением?Давление — это гидравлическое давление, на которое рассчитан цилиндр, в данном случае 29,4 МПа. Упор – это сила, которую давление оказывает на область поршня, поэтому оно меняется в зависимости от диаметра отверстия: 361 кН при диаметре отверстия 125 мм и только около 57,7 кН при диаметре отверстия 50 мм при том же давлении.
  • В каком температурном диапазоне может работать цилиндр?Стандартный рабочий диапазон от −20 °C до +70 °C. Для машин, работающих за пределами этого диапазона или с более горячим гидравлическим маслом, сообщите нам постоянную температуру масла, и мы подтвердим, какой материал уплотнения и его характеристики подходят.
  • Как цилиндр защищен от пыли и воды?В нем используется двойная уплотнительная конструкция из износостойкой импортной резины и внешний грязесъемник, поэтому уплотнительная кромка защищена от пыли и влаги. Такое расположение предназначено для условий площадки, а не для чистой окружающей среды, и именно это продлевает срок службы более чем на 40%.
  • Какую информацию вам необходимо указать и можно ли поставить запасные пломбы?Модель машины, диаметр отверстия и штока, ход, рабочее давление, тип крепления и количество — чем больше вы отправите, тем быстрее мы подтвердим проект. Комплекты уплотнений и запасные компоненты доступны отдельно, поэтому машину можно вернуть в эксплуатацию после выхода из строя уплотнения без замены всего цилиндра. Цитата обычно в течение 24 часов.
09 / СВЯЗАННЫЕ

Сопутствующие продукты и дополнительная литература

Запросить расценки на цилиндр стрелы мини-экскаватора

Отправьте модель экскаватора, диаметр отверстия и штока, ход, рабочее давление, тип крепления и количество — или исходный чертеж. Мы подтверждаем конфигурацию вашей машины и сообщаем цену и время выполнения заказа в течение 24 часов.

Отправить запрос сейчас

* Максимальное усилие 361 кН применимо к самому большому диаметру отверстия в диапазоне 29,4 МПа. Перед заказом подтвердите диаметр отверстия, ход поршня и монтажные размеры вашей машины. Названия торговых марок используются только для обозначения классов машин и не подразумевают никакой принадлежности.
