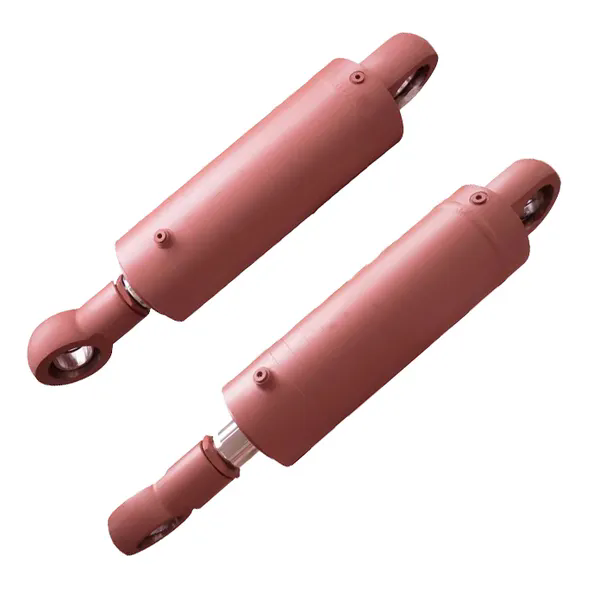

Как рабочее давление влияет на конструкцию гидроцилиндра?

Райдафон Технолоджи Груп Ко., Лимитедпотратил два десятилетия на уточнение взаимосвязи между давлением и производительностью цилиндров. Рабочее давление — это не просто цифра в спецификации — это основная сила, которая определяет выбор материала, толщину стенок, архитектуру уплотнения и даже обработку поверхности штока. Когда гидравлический цилиндр сталкивается с более высоким давлением, необходимо переосмыслить каждый компонент, чтобы он мог безопасно и эффективно сдерживать эту силу. Наши инженеры часто говорят, что давление определяет особенности гидравлического цилиндра: системы низкого давления имеют приоритет в стоимости, а конструкции высокого давления требуют металлургического опыта и допусков на микронном уровне.

С практической точки зрения вопрос «Как рабочее давление влияет на конструкцию гидроцилиндра?» На этот вопрос можно ответить путем изучения распределения напряжений, усталостной долговечности и динамики жидкости. Например, для цилиндра, рассчитанного на давление 250 бар, требуется ствол со значительно более высоким пределом текучести по сравнению с версией на 100 бар. Наша фабрика вРайдафон использует анализ методом конечных элементов для картирования горячих точек напряжения. В этой статье мы рассмотрим точные параметры, таблицы материалов и инженерную логику, которые связывают рабочее давление с надежностью.гидравлический цилиндрдизайн. Мы также поделимся реальными примерами того, как наша команда настраивает цилиндры для горнодобывающей, морской и мобильной эксплуатации.

Почему рабочее давление определяет выбор материала для гидравлического цилиндра?

Материал гидравлического цилиндра является первой линией защиты от огромных сил, создаваемых жидкостью под давлением. При увеличении рабочего давления напряжения на гильзе цилиндра (кольцевые напряжения) и торцевых крышках растут линейно. Для цилиндра с внутренним диаметром 100 мм повышение давления со 160 бар до 320 бар удваивает силу, пытающуюся разорвать ствол. Поэтому для серий среднего давления наш завод использует только высококачественные стали, такие как E355 или 27SiMn, а для экстремальных давлений (свыше 400 бар) мы переходим на хромомолибденовые сплавы, такие как 4140 или 4340, прошедшие термическую обработку для достижения предела текучести, превышающего 750 МПа.

Ключевые свойства материала, на которые влияет давление

• Предел прочности:Минимальный предел текучести должен превышать напряжение, вызванное максимальным рабочим давлением, с учетом коэффициента безопасности (обычно от 2,5:1 до 4:1).
• Свариваемость:Высокопрочные стали часто нуждаются в предварительном нагреве и послесварочной обработке, чтобы предотвратить растрескивание, что крайне важно для выдерживания давления.
• Твердость:При давлении выше 300 бар внутренняя поверхность может потребовать индукционной закалки, чтобы противостоять микросварке от загрязнений.
• Усталостная выносливость:Циклы давления вызывают прогрессирующий ущерб; материалы с мелкозернистой структурой (например, используемые Raydafon Technology Group Co., Limited) противостоят образованию трещин.

Наша команда дизайнеров использует приведенную ниже таблицу в качестве краткого справочника на начальном этапе составления предложения. Он показывает, как рабочее давление меняет сорт материала для типичного гидравлического цилиндра диаметром 80 мм.

Помимо ствола, меняется и материал штока поршня. Для гидроцилиндров высокого давления наш завод использует индукционную закалку 1045 или нержавеющую сталь 17-4PH, чтобы избежать задиров при повышенных нагрузках на шток. В 2024 году компания Raydafon Technology Group Co., Limited представила запатентованную микролегированную сталь для цилиндров, непрерывно работающих при давлении 350 бар в мобильных устройствах. Это изменение увеличило усталостную долговечность на 40% при сохранении обрабатываемости. Подводя итог, вопрос «почему материал?» На прямой ответ отвечает давление: большее давление требует более прочных, жестких и усталостностойких сплавов. Без подходящего материала цилиндр либо поддастся, либо катастрофически разорвется.

Как рассчитать толщину стенки на основе рабочего давления?

Расчет толщины стенок является фундаментальным шагом при проектировании гидравлического цилиндра, который напрямую зависит от рабочего давления. Классическая формула, используемая в нашем инженерном отделе, основана на уравнении Ламе для толстостенных цилиндров. Однако для практического проектирования мы используем упрощенную версию:t = (P × D) / (2 × σ_allow)где P — давление, D — диаметр отверстия, а σ_allow — допустимое напряжение материала (предел текучести/коэффициент запаса прочности). Но это только отправная точка.

В Raydafon Technology Group Co., Limited мы всегда применяем дополнительные динамические факторы, поскольку давление редко бывает статическим. Ударное давление (скачки давления) может в 1,5 раза превышать номинальное рабочее давление. Поэтому наши конструкции гидроцилиндров включают в себя:

• Расчеты минимальной стенки основаны на пиковом, а не на номинальном давлении.Например, система, работающая при давлении 250 бар с пиками до 400 бар, вынуждает нас проектировать систему на 400 бар, а затем снижать ее для циклического срока службы.
• Приращение внешнего диаметра:Стандартные размеры часто имеют отдельные ступени наружного диаметра. Наш завод выбирает следующую стандартную трубу большего размера, если расчетная стенка превышает 90% стандартного размера, обеспечивая запас прочности.
• Толщина торцевой крышки:Давление действует и на колпачки; мы используем FEA для определения схемы крепления болтов и толщины крышки, часто на 20-30% толще ствола для высокого давления
•


Пошаговый подход на нашем заводе

Как видите, рабочее давление запускает цепочку вычислений, включающую динамическую нагрузку, производственный допуск и даже искажения при термообработке. Наш завод недавно поставил сериюгидравлические цилиндрыдля пресса давлением 500 бар; толщина стенки превышала 35 мм для отверстия диаметром 160 мм при использовании кованой стали 4340. В этом случае каждый миллиметр был подтвержден анализом Ламе и проверен ультразвуковым контролем. Итог: более высокое давление требует более толстых стенок, но разумный дизайн также учитывает оптимизацию веса и затрат. Raydafon Technology Group Co., Limited постоянно балансирует эти факторы для производства компактных, но прочных баллонов.

Какие технологии уплотнений необходимы для высокого рабочего давления?

Уплотнения являются наиболее хрупкими, но критически важными компонентами при повышении давления. Гидравлический цилиндр опирается на уплотнения, которые удерживают жидкость без утечек даже при экстремальном давлении и температуре. При низком давлении (ниже 100 бар) может быть достаточно простых нитриловых уплотнительных колец с дублирующими кольцами. Но по мере роста рабочего давления экструзия становится главной угрозой. Материал уплотнения должен быть достаточно твердым, чтобы противостоять экструзии зазора, и в то же время достаточно гибким, чтобы поддерживать контакт. Наши инженеры Raydafon Technology Group Co., Limited используют компаунды на основе полиуретана (ПУ) и ПТФЭ для давлений выше 250 бар.

Критерии выбора уплотнения с приводом от давления

• Контроль зазора экструзии:Более высокое давление открывает микроскопические зазоры между металлическими деталями. Для гидроцилиндра на 400 бар мы заказываем противовыдавливающие кольца (опорные кольца) из PEEK или бронзы.
• Трение и износ:Высокое давление увеличивает напряжение уплотнения; На уплотнения поршня наносятся специальные покрытия с низким коэффициентом трения, такие как бронза из ПТФЭ, чтобы избежать прерывистого проскальзывания.
• Повышение температуры:Давление вызывает тепло; Наш завод выбирает уплотнения, рассчитанные на непрерывную работу при температуре 120°C, используя HNBR или FKM, если температура масла высокая.
• U-образная чашка и уплотнение поршня:Для давления выше 300 бар мы часто используем комбинацию U-образной чашки, работающей под давлением, и щелевого кольца для направления поршня.

В таблице ниже мы суммируем типичные конструкции уплотнений, используемые нашей командой разработчиков, которые напрямую связаны с диапазонами рабочего давления:

Кроме того, обработка поверхности становится решающей при высоком давлении. На нашем заводе требуется обработка стержня толщиной 0,2 мкм Ra, чтобы уплотнения выдерживали давление 400 бар. Мы также применяем хромирование или азотирование для уменьшения трения. Для одного недавнего проекта в компании Raydafon Technology Group Co., Limited мы разработали тандемное уплотнение для гидравлического цилиндра с давлением 500 бар, используемого в морских натяжных устройствах; он включал четыре опорных кольца и канавку для сброса давления. Без такого специального подхода пломба выдавилась бы за считанные секунды. Таким образом, рабочее давление напрямую определяет не только материал, но и всю архитектуру системы уплотнений, обеспечивая герметичность в течение миллионов циклов.

Резюме: Давление как главная переменная при проектировании гидравлического цилиндра

Рабочее давление является единственным наиболее влиятельным фактором в конструкции гидроцилиндра. От выбора высокопрочных легированных сталей до точного расчета толщины стенки с использованием теории Ламе, от выбора многокомпонентных уплотнений из ПТФЭ до анализа усталости торцевых крышек — каждое решение основывается на вопросе «сколько бар?». В компании Raydafon Technology Group Co., Limited мы разработали цилиндры для давления в диапазоне от 50 до 700 бар, и каждый проект подтверждает, что игнорирование воздействия давления приводит к сбою. Уважая давление благодаря прочным материалам, разумному подбору размеров стенок и усовершенствованным уплотнениям, мы поставляем гидравлические цилиндры, которые одновременно безопасны и эффективны. Наша фабрика интегрирует данные о давлении в каждую модель САПР и каждую проверку качества, гарантируя, что конечный продукт выдержит реальные условия. В компании Raydafon Technology Group Co., Limited каждый проектируемый нами гидравлический цилиндр рассказывает историю освоенного давления. Если вам нужен сверхмощный цилиндр для горнодобывающей промышленности или компактное устройство для промышленной автоматизации, наша команда готова оказать вам поддержку, обладая 20-летним опытом.Свяжитесь с нашей фабрикой сегодня.
