Скрещенные косозубые шестерни
  • Скрещенные косозубые шестерниСкрещенные косозубые шестерни
  • Скрещенные косозубые шестерниСкрещенные косозубые шестерни
  • Скрещенные косозубые шестерниСкрещенные косозубые шестерни
  • Скрещенные косозубые шестерниСкрещенные косозубые шестерни
  • Скрещенные косозубые шестерниСкрещенные косозубые шестерни

Скрещенные косозубые шестерни

Raydafon — китайский OEM-производитель и поставщик скрещенных косозубых шестерен для прецизионных инструментов, медицинского оборудования, автомобильных вспомогательных приводов, устройств «умного дома» и промышленного оборудования. Стандартный ассортимент включает модуль 0,8-4 мм, угол вала регулируется 25°-90°, шлифованная поверхность зубьев, КПД передачи более 90%. Варианты материалов включают высокопрочную легированную сталь, нержавеющую сталь, алюминиевую бронзу, нейлон и износостойкие конструкционные пластмассы. Конструкция скрещенных винтовых зубьев передает мощность между непараллельными и непересекающимися валами, экономит пространство при компоновке и снижает шум при работе. Поддерживаются индивидуальный модуль, номер зуба, угол вала, отверстие, шпоночный паз, материал и обработка поверхности. Доступны заказы образцов, оптовые заказы и упаковка под собственной торговой маркой. Отправьте чертеж или детали образца, необходимый материал, количество и порт назначения для быстрого расчета стоимости.
Китай OEM-производитель скрещенных косозубых передач

Производитель скрещенных косозубых шестерен для передачи непараллельных валов в прецизионных приборах и промышленных приводах

Компания Raydafon является китайским производителем и поставщиком скрещенных косозубых шестерен, также называемых винтовыми шестернями. Скрещенные косозубые шестерни передают мощность между непараллельными и непересекающимися валами, что делает их пригодными для компактного оборудования автоматизации, вентиляторов охлаждения ноутбуков, систем регулировки стоматологических кресел, вспомогательных приводов автомобильных двигателей и устройств передачи интеллектуальных штор. Стандартный ассортимент охватывает модуль 0,8–4 мм, угол вала регулируется в пределах 25–90°, шлифованную поверхность зубьев и КПД передачи более 90%. Варианты материалов включают высокопрочную легированную сталь, нержавеющую сталь, алюминиевую бронзу, нейлон и износостойкие конструкционные пластмассы. Поддерживаются индивидуальный модуль, номер зуба, угол вала, отверстие, шпоночный паз, материал и обработка поверхности. Отправьте чертеж или данные образца, необходимый материал, количество и порт назначения, чтобы запросить предложение.

0,8-4 ммДиапазон модулей
25°-90°Угол вала
>90%Эффективность передачи
5 материаловСталь · нержавеющая сталь · бронза · нейлон · пластик

Почему скрещенные косозубые шестерни используются там, где обычные шестерни не подходят

Стандартные прямозубые, косозубые и конические шестерни передают мощность между параллельными или пересекающимися валами. Когда в конструкции машины два вала расположены под непараллельным и непересекающимся углом, обычные шестерни не могут правильно зацепляться. Перекрещенные косозубые шестерни решают эту проблему за счет использования косой формы зубьев, которая позволяет двум валам передавать мощность под углом, обычно между 25° и 90°.

Это делает скрещенные косозубые передачи пригодными для компактных конструкций. В охлаждающем вентиляторе ноутбука пространство между валом двигателя и валом лопастей очень мало. В системе регулировки стоматологического кресла приводные валы спинки и сиденья расположены под разными углами. Во вспомогательном приводе автомобильного двигателя входные валы водяного насоса и генератора смещены относительно главного привода. Скрещенные косозубые шестерни справляются с этими схемами без добавления больших редукторов или комплектов конических шестерен.

Raydafon производит скрещенные косозубые шестерни из различных материалов, поэтому покупатели могут подобрать шестерню в соответствии с требованиями к нагрузке, скорости, коррозии и шуму. Информацию о соответствующих типах снаряжения см. в полной версииПрецизионный механизмкатегория,Винтовая передачастраница иКоническая шестернястраница.

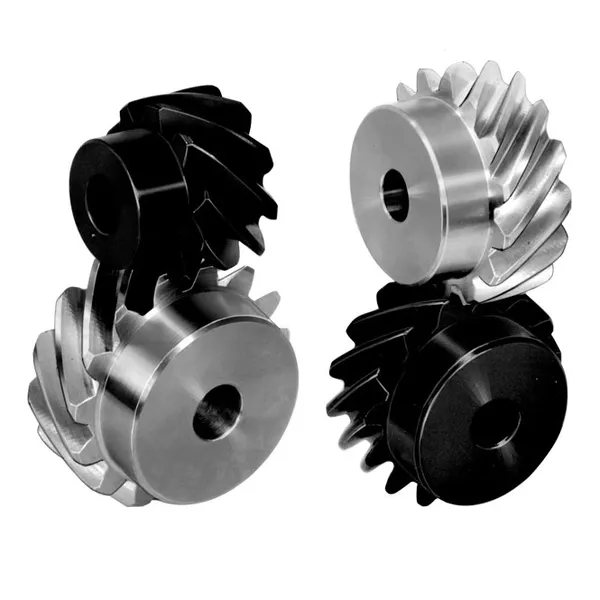

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Скрещенные косозубые шестерни для передачи непараллельных валов.

Стандартный диапазон технических характеристик и варианты материалов

В таблице ниже указан стандартный диапазон технических характеристик скрещенных косозубых передач Raydafon. Если для вашего оборудования требуется другой модуль, номер зуба, угол вала, отверстие или шпоночная канавка, отправьте OEM-чертеж или физический образец для индивидуального производства.

Параметр Стандартный диапазон Пользовательский вариант
Модуль 0,8-4 мм Доступен пользовательский модуль
Угол вала 25°-90° Возможен индивидуальный угол
Поверхность зуба Земля Шлифование, притирка, фосфатирование
Эффективность передачи Более 90% Зависит от материала, угла и смазки
Отверстие и шпоночная канавка Стандартное отверстие со шпоночным пазом Нестандартное отверстие, шпоночный паз, установочный винт, D-образная форма
Обработка поверхности Антикоррозийное масло Черный оксид, цинкование, термообработка.
Материал Высокопрочная легированная сталь Нержавеющая сталь, алюминиевая бронза, нейлон, конструкционные пластмассы.

Вам нужно сравнение материалов или рекомендации для вашего применения? Отправьте информацию о нагрузке, скорости, окружающей среде и пространстве для установки. Raydafon предложит материал и характеристики, которые лучше всего соответствуют вашим условиям работы.

Доступные типы материалов

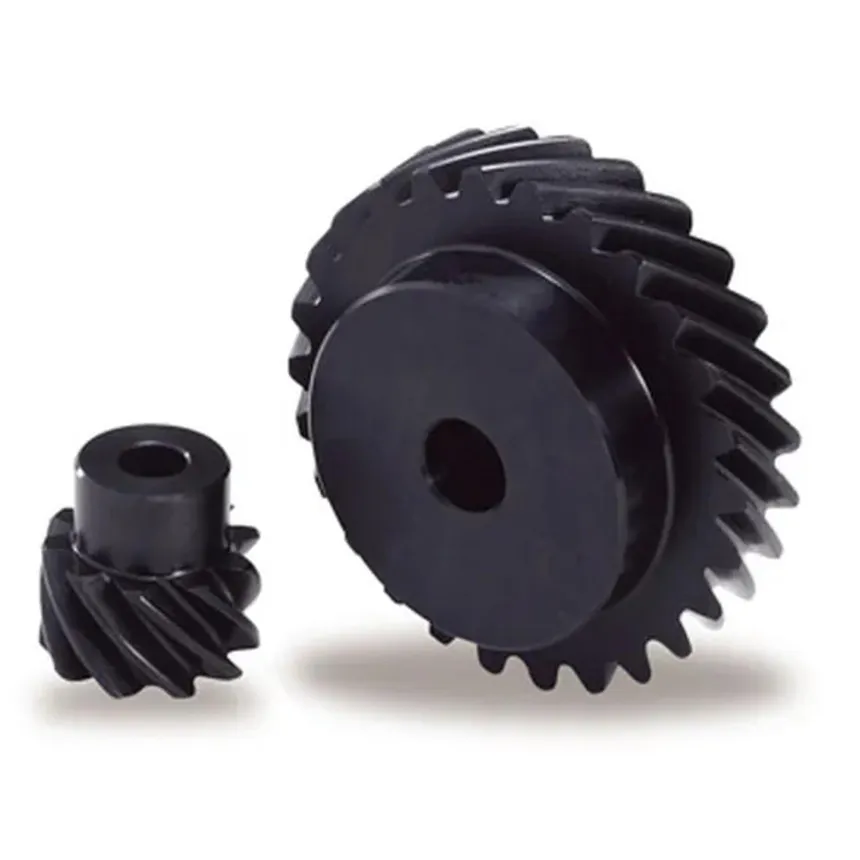

Steel crossed helical gears
Стальные скрещенные косозубые шестерни

Высокопрочная легированная сталь для тяжелых нагрузок и высоких крутящих моментов в промышленных приводах и автомобильных вспомогательных системах.

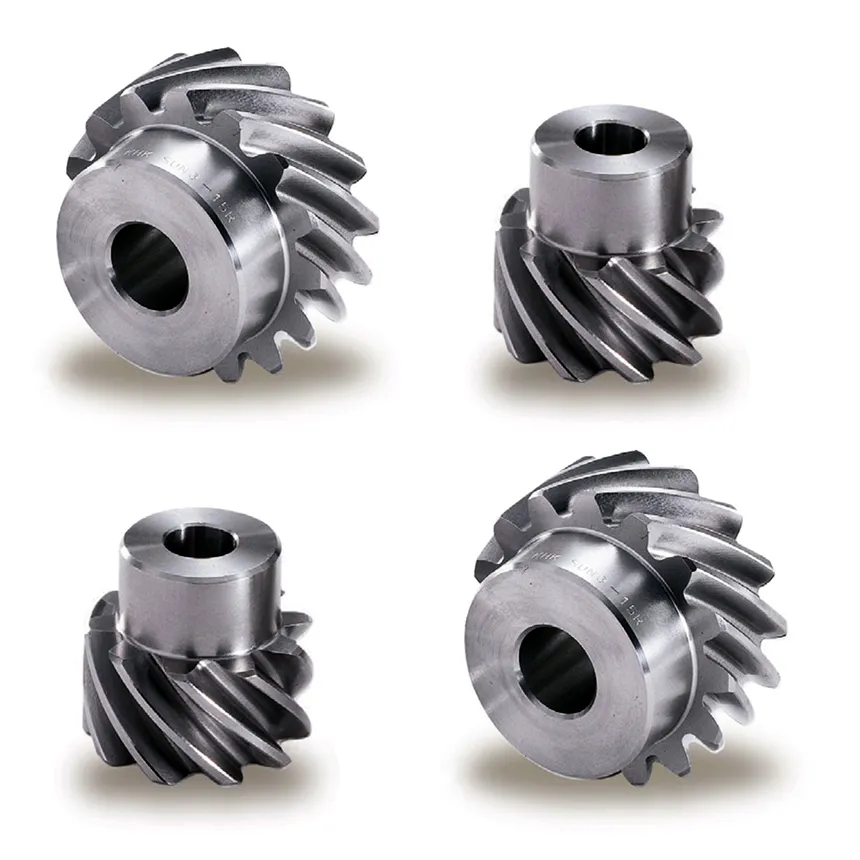

Stainless steel crossed helical gears
Скрещенные косозубые шестерни из нержавеющей стали

Коррозионностойкий для медицинского оборудования, пищевого оборудования, влажной среды и наружного монтажа.

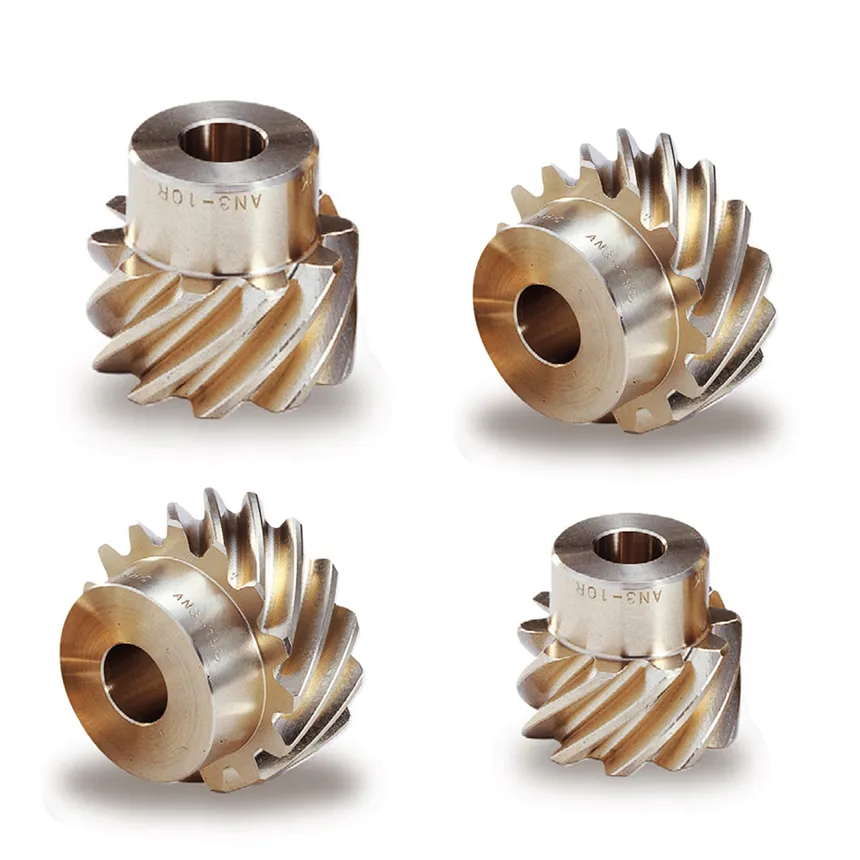

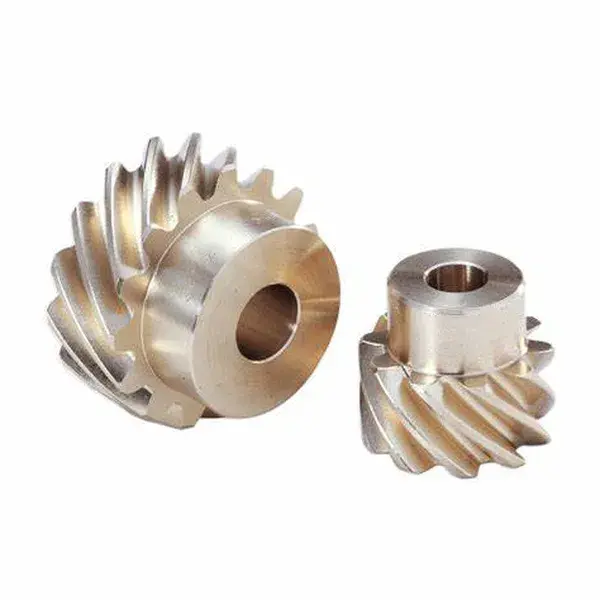

Aluminum bronze crossed helical gears
Алюминиевые бронзовые скрещенные косозубые шестерни

Хорошая износостойкость и грузоподъемность, подходит для тяжелой техники, горнодобывающего оборудования и трансмиссий с высоким крутящим моментом.

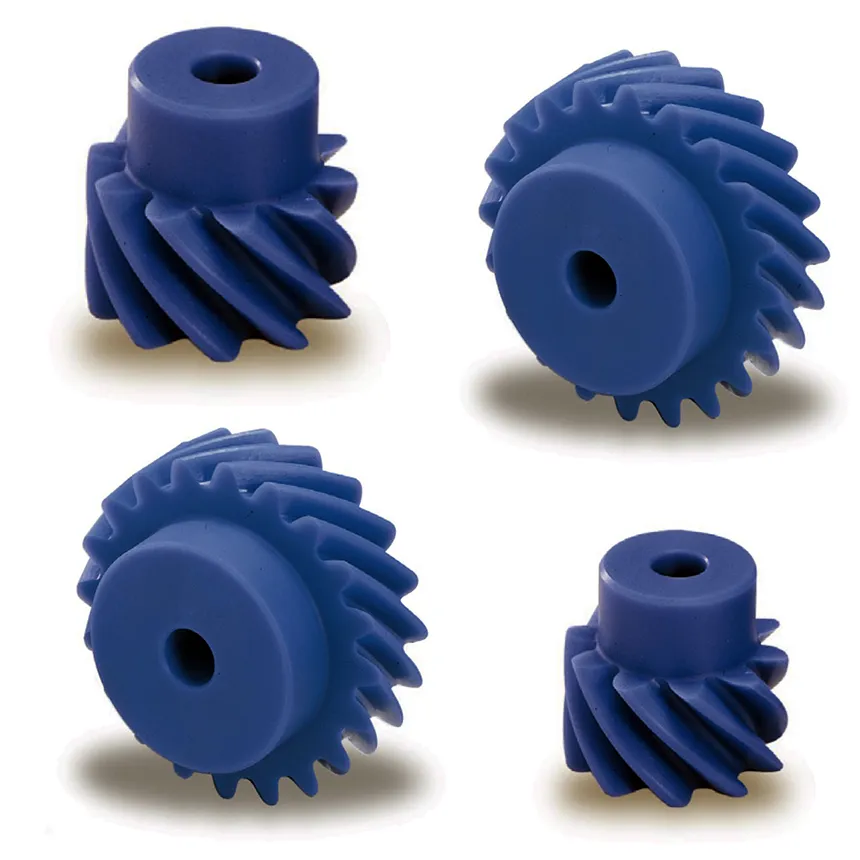

Nylon crossed helical gears
Нейлоновые скрещенные косозубые шестерни

Легкий и бесшумный для устройств умного дома, офисного оборудования и прецизионных инструментов с малой нагрузкой.

Применение в прецизионных приборах, медицинском оборудовании и промышленных приводах.

Электроника Передача вентилятора охлаждения ноутбука

Точность микронного уровня соответствует компактному пространству между валом двигателя и валом лопастей вентилятора, обеспечивает бесшумную работу вентилятора и обеспечивает тонкую и легкую конструкцию.

Медицинский Многоугольная регулировка стоматологического кресла

Передаёт усилие на компоненты спинки и сиденья под разными углами. Варианты материалов медицинского класса обеспечивают безопасную и надежную работу.

Автомобильная промышленность Вспомогательный привод двигателя

Выдерживает большой крутящий момент и ударные нагрузки от водяных насосов и генераторов. Термическая обработка повышает износостойкость и прочность при высоких температурах и вибрации.

Умный дом Умная передача занавеса

Передача под непараллельным углом с низким уровнем шума, экономит место для установки и повышает комфорт систем домашней автоматизации.

Информацию о соответствующих компонентах трансмиссии см.Винтовая передачакатегория,Червячная передача и червячный валстраница иПрямозубая шестернядиапазон.

Доказательства качества, инспекция и поддержка экспорта

Записи о материалах и термообработке

Записи о марке материала и термообработке могут быть предоставлены при оптовых поставках для проверки качества покупателем.

Профиль зуба и контроль размеров

Модуль, номер зуба, угол вала, отверстие, шпоночный паз и поверхность зуба проверяются по заказанному чертежу или образцу заказчика.

Проверка сетки и шума

Перед упаковкой образцы и оптовые партии проверяются на предмет плавности зацепления, низкого уровня шума и стабильной передачи.

Экспортная упаковка

Шестерни упакованы в антикоррозионное масло и защитную пленку. Оптовые заказы могут быть упакованы на поддоны и обвязаны ремнями для морской перевозки, авиаперевозки или экспресс-доставки.

Процесс индивидуального заказа OEM

Шаг 01 Отправить детали заявки

Укажите модуль, номер зуба, угол вала, отверстие, шпоночный паз, материал, обработку поверхности, количество и порт назначения.

Шаг 02 Обзор чертежа или образца

Raydafon проверяет чертеж OEM или физический образец и подтверждает спецификацию и выбор материала.

Шаг 03 Образец и одобрение

Для индивидуальных проектов Raydafon производит образец для подтверждения покупателя перед массовым производством.

Шаг 04 Производство и предложение

После одобрения Raydafon предоставляет коммерческое предложение FOB Нинбо, график производства и детали упаковки.

Часто задаваемые вопросы

Что такое скрещенные косозубые шестерни?

Перекрещенные косозубые шестерни, также называемые винтовыми шестернями, представляют собой косозубые шестерни, которые входят в зацепление с непараллельными, непересекающимися валами. Они передают мощность между валами под углом, обычно от 25° до 90°, и используются там, где пространство для компоновки ограничено и требуется плавная и бесшумная передача.

Какой диапазон модулей и углов вала производит Raydafon?

Компания Raydafon производит скрещенные косозубые шестерни с модулем 0,8-4 мм и углом вала, регулируемым от 25° до 90°. Шлифованная поверхность зубьев и КПД передачи более 90% являются стандартными для всей производственной программы. Пользовательский модуль, количество зубьев и угол вала поддерживаются по чертежам заказчика.

Какие материалы доступны?

Варианты материалов включают высокопрочную легированную сталь, нержавеющую сталь, алюминиевую бронзу, нейлон и износостойкие конструкционные пластмассы. Выбор материала зависит от нагрузки, скорости, требований к коррозионной стойкости и шума.

Каковы основные приложения?

Скрещенные косозубые шестерни используются в компактном оборудовании автоматизации, вентиляторах охлаждения ноутбуков, системах регулировки стоматологических кресел, вспомогательных приводах автомобильных двигателей, таких как водяные насосы и генераторы, а также в устройствах передачи интеллектуальных штор. Любое применение, требующее непараллельной передачи валов в ограниченном пространстве, может использовать скрещенные косозубые шестерни.

Может ли Raydafon производить скрещенные косозубые шестерни по индивидуальному заказу OEM?

Да. Raydafon поддерживает OEM-производство по чертежам клиентов или физическим образцам. Доступны индивидуальный модуль, номер зуба, угол вала, отверстие, шпоночный паз, материал, обработка поверхности и упаковка под собственной торговой маркой.

Какая информация необходима для предложения?

Отправьте чертеж или детали образца, модуль, номер зуба, угол вала, отверстие, шпоночный паз, материал, обработку поверхности, количество заказа и порт назначения. Raydafon ответит ценой на условиях FOB Нинбо и сроками выполнения заказа.

Предлагаете ли вы образцы перед оптовыми заказами?

Да. Raydafon может изготовить образцы для подтверждения покупателя перед массовым производством. Время выполнения образца зависит от сложности чертежа и выбора материала.

Готовы приобрести нестандартные скрещенные косозубые шестерни?

Отправьте чертеж или детали образца, модуль, номер зуба, угол вала, отверстие, шпоночный паз, материал, обработку поверхности, количество заказа и порт назначения. Raydafon подтвердит спецификацию, при необходимости изготовит образец, а затем предоставит коммерческое предложение FOB Нинбо с указанием времени выполнения и деталей упаковки.
