Каковы различия между рядными и прямоугольными планетарными коробками передач?

В современных системах управления движением выбор редуктора напрямую определяет эффективность, надежность и долговременную стабильность системы. Среди наиболее широко используемых решений точной передачиПланетарный редукторотличается компактной конструкцией, высокой плотностью крутящего момента и отличным распределением нагрузки. Однако при выборе перед многими инженерами, менеджерами по закупкам и проектировщиками оборудования по-прежнему стоит важный вопрос: в чем разница между рядными и прямоугольными планетарными редукторами и как их следует применять в реальных промышленных условиях?

Обладая более чем двадцатилетним опытом работы в отрасли, компания Raydafon Technology Group Co., Limited тесно сотрудничает с интеграторами автоматизации, производителями OEM и конечными пользователями в секторах робототехники, упаковки, оборудования с ЧПУ и погрузочно-разгрузочных работ. В этой статье мы обеспечиваем всестороннее и инженерно-ориентированное сравнение линейных и прямоугольных конструкций, охватывая структуру, производительность, ограничения при установке и логику выбора с практической точки зрения, основанную на нашем опыте заводского производства и практического применения.

Оглавление

• Каков принцип конструкции рядных планетарных коробок передач?
• Каков принцип конструкции прямоугольных планетарных редукторов?
• Чем отличаются по производительности рядные и прямоугольные планетарные коробки передач?
• Почему рядные и прямоугольные редукторы используются в разных приложениях?
• Как пространство для установки и конструкция системы должны влиять на выбор?
• Какие параметры продукта имеют наибольшее значение при сравнении этих двух типов?

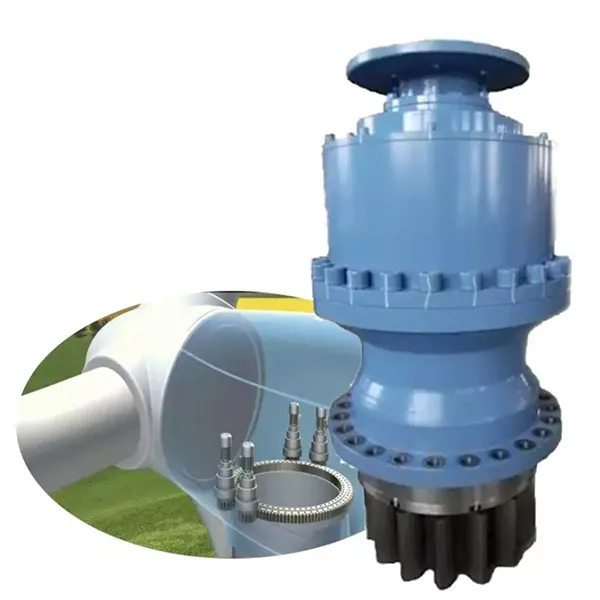

Каков принцип конструкции рядных планетарных коробок передач?

Рядный планетарный редуктор устроен таким образом, что входной и выходной вал расположены вдоль одной центральной оси. Такая коаксиальная конфигурация позволяет мощности течь по прямой линии от двигателя через ступени планетарной передачи к выходу. ВРайдафон, наши инженерные группы часто рекомендуют эту конструкцию, когда ключевыми приоритетами проектирования являются простота системы, высокая эффективность и компактная осевая длина.

С механической точки зрения линейная конструкция состоит из солнечной шестерни, привод которой осуществляется непосредственно от вала двигателя, нескольких планетарных шестерен, установленных на водиле, и внутренней кольцевой шестерни, закрепленной внутри корпуса. Нагрузка равномерно распределяется по планетарным шестерням, что улучшает передачу крутящего момента и снижает локализованное напряжение.

Ключевые структурные характеристики включают в себя:

• Соосные входной и выходной валы, минимизирующие угловое отклонение
• Меньше промежуточных компонентов по сравнению с угловыми конструкциями.
• Оптимизированный путь передачи мощности для высокого механического КПД.
• Компактные радиальные размеры, подходящие для узкой компоновки машины

Поскольку поток мощности остается линейным, рядные планетарные редукторы обычно достигают более высокого уровня эффективности, часто превышающего 95 процентов на ступень. Это особенно ценно в системах с сервоприводом, где требуется точный контроль скорости и минимальные потери энергии. Наш опыт заводского производства показывает, что линейные конструкции также упрощают сборку и центровку, что способствует стабильному качеству и длительному сроку службы.

Каков принцип конструкции прямоугольных планетарных редукторов?

Прямоугольные планетарные редукторы предназначены для изменения направления передачи мощности на 90 градусов. Обычно это достигается за счет интеграции ступени конической или гипоидной передачи в сочетании со ступенью планетарного редуктора. В отличие от рядных моделей, входной и выходной валы расположены перпендикулярно, что позволяет конструкторам перенаправлять движение в ограниченном машинном пространстве.

В компании Raydafon Technology Group Co., Limited мы часто видим прямоугольные конфигурации, выбранные для оборудования, где вертикальные двигатели должны приводить в действие горизонтальные нагрузки или где архитектура машины ограничивает осевое пространство. В наших заводских конструкциях используются прецизионные конические шестерни с закаленными планетарными ступенями, что обеспечивает сохранение крутящего момента, несмотря на изменение угла.

Основные конструктивные особенности включают в себя:

• Перпендикулярная ориентация входного и выходного валов
• Дополнительная ступень редуктора для изменения направления
• Усиленный корпус для выдерживания комбинированных радиальных и осевых нагрузок.
• Гибкие возможности монтажа для сложной компоновки оборудования

Хотя прямоугольные планетарные редукторы могут вызывать несколько более высокие потери в трансмиссии по сравнению с рядными версиями, современные технологии производства и оптимизированная геометрия зубьев значительно сокращают этот разрыв. В реальных приложениях пространственные преимущества часто перевешивают незначительные различия в эффективности.

Чем отличаются по производительности рядные и прямоугольные планетарные коробки передач?

Сравнение производительности является одним из наиболее важных аспектов при выбореПланетарный редуктор. Линейные и прямоугольные конструкции имеют различные рабочие характеристики, которые влияют на выходной крутящий момент, эффективность, уровень шума и тепловые характеристики.

По нашему опыту, линейные конструкции часто предпочтительнее для высокоскоростных сервоприводов, где доминируют эффективность и точность. Однако прямоугольные конструкции превосходны в сценариях, где механические ограничения компоновки в противном случае могли бы поставить под угрозу интеграцию системы. Оба варианта производятся на нашем заводе по одинаковым стандартам качества, что обеспечивает надежную долгосрочную работу.

Почему рядные и прямоугольные редукторы используются в разных приложениях?

Контекст применения играет решающую роль при выборе редуктора. Линейные планетарные редукторы обычно используются в робототехнике, станках с ЧПУ и автоматизированных сборочных линиях, где возможна интеграция прямолинейного двигателя. Компактная радиальная площадь и высокая точность делают их идеальными для систем динамического позиционирования.

Прямоугольные планетарные редукторы широко применяются в конвейерных системах, упаковочном оборудовании и подъемном оборудовании. Когда корпус машины ограничивает размещение двигателя, перенаправление мощности на 90 градусов позволяет эффективно использовать пространство без ущерба для выходного крутящего момента.

Типичные предпочтения приложения включают в себя:

• Линейный планетарный редуктор для сервоосей, роботизированных соединений и прецизионных инструментов.
• Планетарный редуктор прямоугольный для конвейеров, поворотных кругов и вертикальных подъемников.
• Линейные конструкции для высоких скоростей и низкого люфта.
• Прямоугольные конструкции для компактных разнонаправленных планировок.

В компании Raydafon Technology Group Co., Limited наши инженеры оценивают тип нагрузки, рабочий цикл и ограничения при установке, чтобы рекомендовать оптимальную конфигурацию планетарного редуктора для каждого проекта.

Как пространство для установки и конструкция системы должны влиять на выбор?

Место для установки часто определяет, возможна ли установка рядного или прямоугольного редуктора. Линейные агрегаты требуют достаточной осевой длины, но обеспечивают минимальное радиальное расширение. Угловые агрегаты снижают осевые требования при одновременном увеличении радиальных размеров. На примере наших проектов по настройке завода мы заметили, что планирование компоновки на ранней стадии значительно снижает затраты на модернизацию. Инженеры, которые учитывают ориентацию коробки передач на этапе концептуального проектирования, добиваются лучшей сбалансированности системы и увеличения срока службы компонентов.

Ключевые моменты установки включают в себя:

• Доступное осевое и радиальное пространство
• Ориентация двигателя и прокладка кабеля
• Направление нагрузки и прочность монтажной поверхности
• Доступность для обслуживания

Наша команда Raydafon Technology Group Co., Limited часто сотрудничает с OEM-производителями для корректировки размеров корпуса, соединений валов и монтажных фланцев, чтобы обеспечить плавную интеграцию в существующее оборудование.

Какие параметры продукта имеют наибольшее значение при сравнении этих двух типов?

При сравнении рядных и прямоугольных планетарных редукторов технические параметры служат объективными критериями выбора. Обе конструкции могут быть изготовлены в соответствии с высокими требованиями, но диапазоны их параметров могут различаться в зависимости от конструкции.

Наш заводской производственный процесс обеспечивает постоянный контроль параметров как линейных, так и прямоугольных моделей. Сочетая выбор материалов, термообработку и прецизионную механическую обработку, мы обеспечиваем стабильное качество независимо от конфигурации.

Заключение: как правильный выбор может улучшить производительность системы?

Понимание различий между рядными и прямоугольными планетарными редукторами позволяет принимать более обоснованные решения как на этапе проектирования, так и на этапе закупок. Линейные конструкции обеспечивают превосходную эффективность и простоту, а прямоугольные конструкции обеспечивают непревзойденную гибкость в ограниченных планировках. Ни один из вариантов не является универсальным; оптимальный выбор зависит от требований конкретного приложения.

В Raydafon Technology Group Co., Limited мы верим, что правильно подобранный планетарный редуктор повышает не только производительность машины, но и долгосрочную эксплуатационную надежность. Наш инженерно-ориентированный подход гарантирует, что наши решения соответствуют реальным требованиям: от стандартных моделей до полностью индивидуальных конструкций, производимых на нашем заводе.

Если вы планируете новый проект или модернизируете существующее оборудование, наша техническая команда готова поддержать ваш процесс выбора практическими советами и индивидуальными рекомендациями.Связаться с намисегодня, чтобы обсудить, как наши решения планетарной трансмиссии могут повысить эффективность и конкурентоспособность вашей системы.

Часто задаваемые вопросы: Каковы различия между рядными и прямоугольными планетарными коробками передач?

Вопрос 1: Каковы различия в эффективности между рядными и прямоугольными планетарными редукторами?
A1: Рядные планетарные редукторы обычно достигают более высокого КПД, поскольку мощность течет по прямой оси с меньшим количеством точек зацепления, тогда как прямоугольные версии включают дополнительную ступень передачи для изменения направления, что приводит к несколько более высоким потерям.

Вопрос 2: Каковы различия между рядными и прямоугольными планетарными редукторами в пространстве для установки?
A2: Линейные конструкции требуют больше осевого пространства, но меньше радиального, тогда как прямоугольные конструкции уменьшают осевую длину и обеспечивают гибкое позиционирование двигателя за счет увеличения радиальных размеров.

Вопрос 3: Каковы различия между рядными и прямоугольными планетарными редукторами по крутящему моменту?
A3: Обе конструкции при правильном проектировании могут обеспечивать одинаковый уровень крутящего момента, хотя в прямоугольных редукторах используются усиленные корпуса для выдерживания комбинированных направлений нагрузки.

Q4: Каковы различия между рядными и прямоугольными планетарными редукторами в обслуживании?
A4: Рядные редукторы обычно требуют меньшего обслуживания из-за более простой конструкции, тогда как прямоугольные редукторы могут нуждаться в дополнительной проверке из-за конической ступени.

Вопрос 5: Каковы различия между рядными и прямоугольными планетарными редукторами по пригодности применения?
A5: Рядные редукторы подходят для высокоточных и высокоскоростных систем, а прямоугольные редукторы отлично подходят для машин с ограниченным пространством или разнонаправленной компоновкой.

В6: Каковы различия между рядными и прямоугольными планетарными редукторами по сложности изготовления?
A6: Прямоугольные конструкции требуют более сложных процессов обработки и центровки, тогда как поточные конструкции выигрывают от упрощения производства и сборки.
