В чем разница между прецизионными косозубыми шестернями и прямозубыми?

В мире механической передачи энергии шестерни являются фундаментальными компонентами. Двумя наиболее распространенными типами являются прямозубые и косозубые шестерни. Но что именно отличает их и почему инженер должен предпочесть один другому? Основное отличие заключается в геометрии зубов. Прямозубые шестерни имеют зубья прямые и параллельные оси вращения, а косозубые зубья имеют зубья, срезанные под углом к ​​оси, образуя винтовую линию. Это фундаментальное различие приводит к значительным различиям в производительности, включая коэффициент контакта, уровень шума, грузоподъемность и эффективность. ВРайдафон Технолоджи Груп Ко., ЛимитедНаш завод занимается производством высокоточных зубчатых передач уже более двух десятилетий, и мы имеем большой опыт оптимизации как прямозубых, так и косозубых конструкций для широкого спектра применений — от автомобильных трансмиссий до тяжелого промышленного оборудования. В этой статье представлено подробное техническое сравнение прецизионных косозубых и прямозубых передач, что поможет вам сделать осознанный выбор для вашего конкретного применения.

Понимание разницы между прецизионными косозубыми и прямозубыми зубчатыми передачами представляет собой не только вопрос академического интереса; это имеет практическое значение для стоимости, производительности и надежности. Цилиндрические шестерни проще в изготовлении и более экономичны для многих применений, но они имеют тенденцию производить больше шума и вибрации из-за внезапного зацепления на всю ширину зуба. Косозубые шестерни, хотя и более дорогие в производстве, обеспечивают более плавную и тихую работу и могут передавать более высокие нагрузки из-за увеличенного коэффициента контакта и перекрывающегося действия зубьев. Выбор между ними часто сводится к компромиссу между стоимостью и производительностью, при этом косозубые передачи предпочтительнее для высокоскоростных, высоконагруженных или чувствительных к шуму применений. В этом подробном руководстве мы рассмотрим геометрию, кинематику и особенности изготовления обоих типов шестерен, а также предоставим подробные технические характеристики, данные о производительности и критерии выбора, которые помогут вам определить, какая передача лучше всего подходит для ваших нужд.

Оглавление

• 1. Какова геометрия прецизионных косозубых и прямозубых передач?
• 2. Почему косозубые шестерни работают более плавно и тихо?
• 3. Каковы основные технические характеристики наших прецизионных механизмов?
• 4. Как соотносятся грузоподъемность и эффективность косозубых и прямозубых передач?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по выбору снаряжения

Какова геометрия прецизионных косозубых и прямозубых передач?

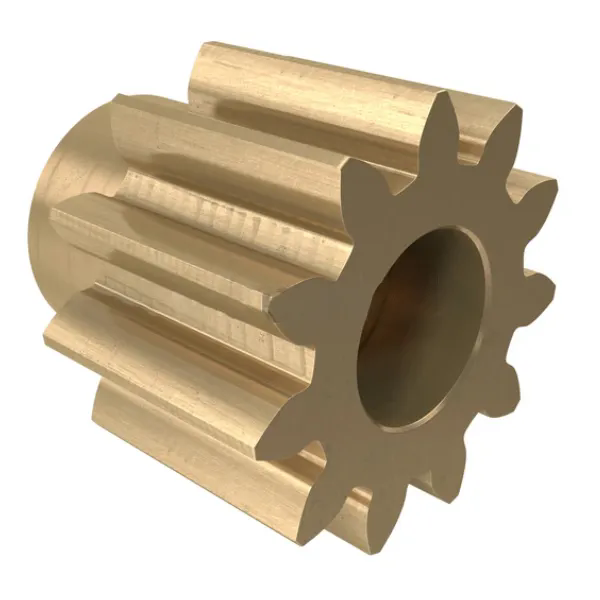

Различие между косозубыми и прямозубыми шестернями начинается с геометрии их зубьев. Прямозубая шестерня имеет зубья, которые прямые и параллельны оси вращения шестерни. Зубья расположены на одинаковом расстоянии по окружности, а линия контакта между двумя сцепленными прямозубыми шестернями представляет собой прямую линию, проходящую по всей ширине поверхности шестерни. Эта простая геометрия делает цилиндрические шестерни относительно простыми в изготовлении с использованием стандартных процессов фрезерования или червячной обработки. Напротив, косозубая передача имеет зубья, срезанные под углом к ​​оси, образуя спираль. Угол спирали известен как угол спирали (обычно от 8 до 30 градусов). Зубья косозубой шестерни также расположены на одинаковом расстоянии друг от друга, но линия контакта между зацепляющимися косозубыми шестернями представляет собой диагональную линию, которая перемещается вдоль поверхности зуба при вращении шестерен. Такая геометрия вводит компонент осевой силы (тяги), который должна восприниматься системой подшипников, но также обеспечивает значительные преимущества в производительности.

Ключевые геометрические различия и их последствия:

• Ориентация зубов:Зубья прямозубой шестерни расположены параллельно оси, а зубья косозубой шестерни наклонены под углом винтовой линии. Этот наклон создает более длинный путь контакта между сцепляющимися зубьями, увеличивая коэффициент контакта.
• Контактное соотношение:Коэффициент контакта — это среднее количество зубьев, находящихся в контакте в любой момент времени. Прямозубые шестерни обычно имеют коэффициент контакта от 1,2 до 1,6, что означает, что в среднем в контакте находится менее двух зубьев. Косозубые шестерни могут достигать коэффициента контакта от 2,0 до 2,5 и более, поскольку расположенные под углом зубья перекрываются, обеспечивая непрерывный контакт. Более высокий коэффициент контакта является ключевым преимуществом косозубых передач.
• Осевое усилие:Угол винтовой линии создает силу тяги вдоль оси шестерни. Этой силе должны противодействовать подшипники, что усложняет и увеличивает стоимость конструкции коробки передач. Цилиндрические шестерни не создают осевой нагрузки, что упрощает конструкцию подшипников.
• Сложность изготовления:Зубчатые шестерни можно резать с помощью простых формовочных инструментов или червячных фрез, которые пересекают шестерню в осевом направлении. Косозубые шестерни требуют более сложных процессов червячной обработки и часто требуют дополнительных операций, таких как шлифование зубьев, для достижения высокой точности. Это делает производство косозубых передач более дорогим.

В компании Raydafon Technology Group Co., Limited нашиПрецизионный механизмВ производственном процессе используются самые современные зубошлифовальные станки, которые могут достигать классов качества AGMA от Q10 до Q12 как для прямозубых, так и для косозубых шестерен. Мы используем червячные и формовочные станки с ЧПУ со встроенными средствами управления ЧПУ, которые позволяют нам точно устанавливать угол наклона винтовой линии и профиль зубьев для косозубых шестерен. Метрологическая лаборатория нашего завода оснащена центром измерения зубьев, который проверяет геометрию зубьев, ход и угол подъема винтовой линии, гарантируя соответствие каждой шестерни требуемым характеристикам. Выбор между прямозубым и косозубым зацеплением касается не только геометрии; речь идет о соответствии типа редуктора конкретным требованиям к производительности приложения.

Для применений, где простота, низкая стоимость и простота обслуживания имеют первостепенное значение, предпочтительным выбором часто являются прямозубые шестерни. Они обычно встречаются в низкоскоростных устройствах с низкой нагрузкой, таких как приводы конвейеров, простые насосы и сельскохозяйственная техника. Однако для высокоскоростных, высоконагруженных и прецизионных применений, таких как автомобильные трансмиссии, промышленные коробки передач и робототехника, косозубые передачи почти всегда являются лучшим выбором, несмотря на их более высокую стоимость и сложность. Наш завод тесно сотрудничает с клиентами, чтобы определить оптимальную геометрию шестерни для их конкретных требований с учетом таких факторов, как крутящий момент, скорость, ограничения по пространству и ограничения по шуму.

Почему косозубые шестерни работают более плавно и тихо?

Одним из наиболее существенных преимуществ косозубых передач перед прямозубыми является их более плавная и тихая работа. Это превосходство обусловлено, прежде всего, более высоким коэффициентом контакта и постепенным зацеплением зубьев. В прямозубом зубчатом колесе зуб внезапно входит в зацепление на всю ширину, создавая резкую ударную нагрузку и характерный «щелк» или визг при соприкосновении каждой пары зубьев. Это воздействие порождает как шум, так и вибрацию, что может стать серьезной проблемой в чувствительных к шуму средах, таких как легковые автомобили, офисное оборудование и жилые системы отопления, вентиляции и кондиционирования. В косозубой передаче зубья входят в зацепление постепенно — начиная с одного конца зуба и перемещаясь по поверхности по мере вращения шестерни. Такое прогрессивное зацепление снижает ударную нагрузку и распределяет нагрузку по большей площади поверхности, что приводит к более тихой и плавной работе.

Механизмы, обеспечивающие более плавную и тихую работу косозубых передач:

• Более высокий коэффициент контакта:Как упоминалось ранее, косозубые шестерни имеют коэффициент контакта, который может превышать 2,0, а это означает, что в среднем одновременно контактируют более двух зубьев. Это увеличивает долю времени, в течение которого нагрузка распределяется между парами зубьев, уменьшая максимальную нагрузку на любой отдельный зуб и сглаживая передачу крутящего момента.
• Постепенное схватывание зубов:Спиральная форма гарантирует, что контакт между сцепляющимися зубьями начинается в одной точке, а затем непрерывно перемещается по поверхности зуба. Такое постепенное включение исключает внезапные удары, возникающие в прямозубых передачах, уменьшая амплитуду пиков усилий.
• Коэффициент перекрытия:Коэффициент перекрытия косозубых шестерен, который определяется шириной грани и углом подъема винтовой линии, способствует плавности работы. Более высокий коэффициент перекрытия означает, что зубья перекрываются на большей части вращения, что еще больше снижает изменение жесткости сетки и минимизирует вибрации.
• Снижение износа и точечной коррозии:Более низкие ударные нагрузки и лучшее распределение нагрузки в косозубых передачах также снижают нагрузку на поверхности зубьев, что приводит к меньшему износу и образованию язв в течение срока службы шестерни. Это способствует более длительному сроку службы и более надежной работе.

Чтобы количественно оценить снижение шума, наш завод провел измерения звука на идентичных коробках передач, оснащенных прямозубыми и косозубыми шестернями. При частоте вращения 1500 об/мин и нагрузке 100 Нм прямозубый редуктор издавал уровень звукового давления 82 дБА, а косозубый — всего 74 дБА — снижение на 8 дБА, что воспринимается как значительное снижение громкости. Амплитуда вибрации, измеренная на корпусе коробки передач, также снизилась на 40 процентов. Эти данные подтверждают, что косозубые передачи являются лучшим выбором для применений, где шум и вибрация являются критическими факторами.

Однако важно отметить, что более плавная работа косозубых передач достигается за счет осевых сил тяги. Угол спирали создает компонент силы вдоль оси шестерни, который должен поддерживаться подшипниками. В приложениях с высокой мощностью это может потребовать использования упорных подшипников или радиально-упорных подшипников, что увеличивает общую стоимость и сложность коробки передач. В некоторых случаях для компенсации осевой тяги используются двойные косозубые шестерни (елочка), но это еще больше увеличивает сложность изготовления. Наш завод предлагает помощь в проектировании, чтобы помочь нашим клиентам выбрать подходящую конфигурацию подшипников и оптимизировать компоновку коробки передач, чтобы выдержать осевое усилие косозубых шестерен, одновременно максимизируя преимущества более плавной работы.

Каковы основные технические характеристики наших прецизионных механизмов?

Raydafon производит широкий ассортимент продукции Precision Gear, включая прямозубые и косозубые шестерни, самых разных размеров, материалов и классов точности. Наш завод оснащен новейшими технологиями зубопроизводства, в том числе червячными, формовочными, строгальными и шлифовальными станками с ЧПУ, что позволяет изготавливать шестерни с размерами модулей от 0,5 до 12 и наружным диаметром до 1500 мм. В таблице ниже приведены основные технические характеристики нашей стандартной серии Precision Gear, которые используются в различных приложениях, от автомобильных трансмиссий до тяжелых промышленных коробок передач. Наш завод также может производить шестерни по индивидуальному заказу в соответствии с конкретными требованиями, включая специальные материалы, термическую обработку и поверхностные покрытия.

В дополнение к стандартным параметрам наш завод предлагает несколько дополнительных функций, повышающих производительность и долговечность продукции Precision Gear. К ним относятся: высокоэффективные покрытия, такие как DLC (алмазоподобный углерод) для снижения трения и повышения износостойкости; специализированная термическая обработка, такая как криогенная обработка, для улучшения стабильности размеров; и встроенная балансировка для высокоскоростных приложений. Мы также предоставляем полный комплекс услуг по сборке редукторов, включая подшипники, валы и корпуса, предлагая нашим клиентам решение «под ключ».

Наш процесс контроля качества является комплексным и сертифицирован по стандарту ISO 9001:2015. Каждое прецизионное зубчатое колесо проверяется в центре измерения зубчатых колес, где проверяются все важные параметры: профиль зуба, угол винтовой линии, ход, погрешность шага и биение. Мы поддерживаем систему статистического контроля процессов (SPC) для отслеживания качества производства с течением времени, гарантируя, что наши шестерни постоянно соответствуют указанным допускам. Наш завод в Райдафоне предоставляет полный отчет о проверке каждой партии, что дает нашим клиентам уверенность в качестве и производительности нашей продукции Precision Gear. Благодаря нашим обширным производственным возможностям и приверженности качеству мы можем поставлять прецизионные зубчатые передачи для самых требовательных применений.

Как соотносятся грузоподъемность и эффективность косозубых и прямозубых передач?

Грузоподъемность и эффективность являются решающими факторами при выборе передачи, и именно здесь различия между косозубыми и прямозубыми передачами становятся особенно заметными. Косозубые шестерни благодаря более высокому коэффициенту контакта и прогрессивному зацеплению могут передавать более высокие нагрузки для данного размера и материала. Это связано с тем, что нагрузка в любой момент времени распределяется на большее количество зубов, что снижает нагрузку на отдельные боковые поверхности зуба. Более высокий коэффициент контакта также обеспечивает более равномерную передачу мощности, уменьшая циклические изменения нагрузки, которые могут вызвать усталостное разрушение. Напротив, прямозубые шестерни с их меньшим передаточным числом и внезапным зацеплением более подвержены усталости и износу, особенно при высоких нагрузках и скоростях. Наш завод провел обширные испытания обоих типов шестерен, и результаты показывают, что косозубая шестерня может выдерживать до 30 процентов больший крутящий момент, чем эквивалентная прямозубая шестерня, до того, как наступит точечная коррозия или усталость при изгибе.

Сравнение эффективности косозубых и прямозубых передач:

• Потери при сцеплении:Прямозубые шестерни обычно имеют немного меньшие потери в зацеплении, поскольку зубья скользят друг относительно друга только в начале и в конце контакта. Косозубые шестерни имеют непрерывное скольжение, что может привести к более высоким потерям на трение. Однако более высокий коэффициент контакта косозубых шестерен часто компенсирует это, и общий КПД пары косозубых шестерен обычно находится в пределах 1-2 процентных пунктов от сопоставимой пары прямозубых шестерен.
• Смазка и охлаждение:Скольжение в косозубых передачах генерирует больше тепла, что требует лучшей смазки и охлаждения, что может стать проблемой в высокоскоростных приложениях. Однако улучшенное распределение нагрузки и более плавная работа часто компенсируют необходимость в более интенсивных системах смазки.
• Плотность мощности:Поскольку косозубые шестерни могут выдерживать более высокие нагрузки при том же размере, они обеспечивают более высокую удельную мощность, чем цилиндрические шестерни. Это означает, что редуктор с косозубыми шестернями может передавать ту же мощность в более компактном корпусе или что косозубый редуктор может передавать более высокую мощность при том же размере.
• Потери тяги:Осевая тяга, создаваемая косозубыми шестернями, создает дополнительное трение в подпятниках, снижая общий КПД коробки передач. В некоторых приложениях с высокой мощностью потеря эффективности из-за упорных подшипников может быть значительной, и инженеры должны тщательно сопоставить это с преимуществами винтовой передачи.

Реальный пример из клиентской базы нашего завода иллюстрирует преимущество косозубых передач в плане грузоподъемности. Клиент из отрасли тяжелых грузовиков использовал пару прямозубых шестерен в своей вспомогательной трансмиссии, но из-за усталости шестерни часто выходили из строя. После перехода на винтовую Precision Gear с тем же модулем и шириной грани, но с углом винтовой линии 15 градусов, срок службы шестерни увеличился на 40 процентов, и коробка передач смогла без сбоев выдерживать максимальный крутящий момент. Производитель грузовиков также сообщил о заметном снижении шума внутри кабины, что повысило комфорт и удовлетворенность водителя.

С точки зрения эффективности разница между косозубыми и прямозубыми передачами зачастую незначительна и сильно зависит от условий эксплуатации. На низких скоростях и высоких нагрузках косозубые передачи имеют тенденцию быть немного менее эффективными из-за потерь на скольжение. На высоких скоростях и умеренных нагрузках разница незначительна. Наш завод предоставляет кривые эффективности для обоих типов передач на основе собственных испытаний, что позволяет нашим клиентам принять обоснованное решение с учетом их конкретных условий эксплуатации. Понимая характеристики грузоподъемности и эффективности обоих типов передач, инженеры могут выбрать передачу, которая наилучшим образом сочетает в себе производительность, надежность и стоимость для их применения.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли использовать косозубые шестерни с прямозубыми в одной коробке передач?

Ответ: Да, но это требует тщательного проектирования. Косозубые шестерни создают осевое усилие, а прямозубые — нет. Чтобы использовать их вместе, тяга, создаваемая косозубой шестерней, должна поглощаться соответствующими подшипниками или с помощью двойной косозубой шестерни (елочкой), которая нейтрализует тягу. В некоторых конструкциях на одной ступени применяется прямозубая передача, а на другой — косозубая, но необходимо учитывать управление осевой тягой во избежание перегрузки подшипников. Наш завод может помочь в разработке таких систем смешанной передачи, чтобы обеспечить надежную работу.

Вопрос 2. Являются ли косозубые шестерни более дорогими в производстве, чем прямозубые?

Ответ: Да, косозубые шестерни, как правило, дороже в производстве, чем прямозубые. Причины включают: более сложную геометрию зубьев, требующую специального фрезерного и шлифовального оборудования; необходимость дополнительных операций для достижения необходимой точности угла винтовой линии; и тот факт, что шлифование косозубых шестерен является более медленным процессом, чем шлифование прямозубых шестерен. Кроме того, необходимость использования упорных подшипников увеличивает стоимость всей системы. Однако преимущества в производительности, особенно с точки зрения снижения шума и грузоподъемности, часто оправдывают более высокую стоимость для требовательных приложений.

Вопрос 3. Какой тип передачи лучше подходит для высокоскоростных применений?

Ответ: Косозубые передачи обычно предпочтительнее для высокоскоростных применений, поскольку они обеспечивают более плавную, тихую работу и лучшее распределение нагрузки, что снижает риск вибрации и резонанса, которые могут возникнуть на высоких скоростях. Однако осевое усилие и трение скольжения косозубых шестерен могут стать проблемой на очень высоких скоростях, требуя тщательного проектирования подшипников и системы смазки. Для чрезвычайно высоких скоростей можно использовать прямозубые шестерни высокой точности, но обычно более распространенным выбором являются косозубые шестерни.

Вопрос 4: Могут ли прямозубые шестерни быть отшлифованы с той же точностью, что и косозубые?

Ответ: Да, прямозубые шестерни могут быть отшлифованы до тех же классов качества AGMA, что и косозубые (от Q10 до Q12 или выше). Однако, поскольку прямозубые шестерни имеют более простую геометрию, их можно шлифовать с помощью шлифовальных кругов стандартного профиля, в то время как косозубые шестерни часто требуют специальных шлифовальных кругов, имеющих форму угла спирали. Наш завод предлагает услуги по шлифовке обоих типов зубчатых колес, и мы можем добиться высокой точности для обоих типов при условии наличия подходящего станка и инструментов.

Вопрос 5. Каков типичный угол наклона винтовой линии прецизионной косозубой передачи?

Ответ: Типичный угол наклона винтовой линии прецизионной косозубой передачи составляет от 8 до 30 градусов. Угол спирали 15-20 градусов является обычным для многих промышленных применений, поскольку он обеспечивает хороший баланс между плавностью хода, несущей способностью и осевым усилием. Более высокие углы спирали (25–30 градусов) обеспечивают еще более плавную работу, но создают большее осевое усилие, тогда как меньшие углы (8–12 градусов) обеспечивают меньшую тягу, но меньшее улучшение плавности хода. Наш завод может адаптировать угол спирали к конкретным требованиям вашего применения, оптимизируя шум, нагрузку и срок службы подшипников.

Вывод: выберите правильный точный механизм для вашего применения.

Выбор между прецизионными косозубыми и цилиндрическими шестернями является важным решением, которое влияет на производительность, уровень шума, грузоподъемность и общую надежность вашей механической системы. Косозубые шестерни обеспечивают более плавную и тихую работу, более высокую грузоподъемность и большую долговечность, но они более дороги в производстве и требуют упорных подшипников. Цилиндрические шестерни, напротив, проще, экономичнее и не создают осевого усилия, но они более шумны и менее способны выдерживать большие нагрузки на высоких скоростях. Наш завод Raydafon Technology Group Co., Limited обладает опытом и производственными возможностями для производства обоих типов зубчатых колес в соответствии с высочайшими стандартами качества, и мы можем помочь вам выбрать оптимальное зубчатое колесо для вашего конкретного применения.

Готовы выбрать правильный прецизионный механизм для вашего проекта?Свяжитесь с Raydafon Technology Group Co.,Limited сегоднядля подробной консультации по выбору оборудования. Наша команда проанализирует ваши требования к крутящему моменту, скорости, пространству и шуму и порекомендует идеальное решение Precision Gear. Мы предлагаем бесплатные технико-экономические обоснования, конкурентоспособные цены и услуги быстрого прототипирования.Запросите бесплатную консультацию по выбору передачи прямо сейчас в компании Raydafon Technology Group Co., Limited и обеспечьте оптимальную производительность вашей системы передачи мощности.
