Цилиндр наклона вилочного погрузчика
  • Цилиндр наклона вилочного погрузчикаЦилиндр наклона вилочного погрузчика
  • Цилиндр наклона вилочного погрузчикаЦилиндр наклона вилочного погрузчика
  • Цилиндр наклона вилочного погрузчикаЦилиндр наклона вилочного погрузчика

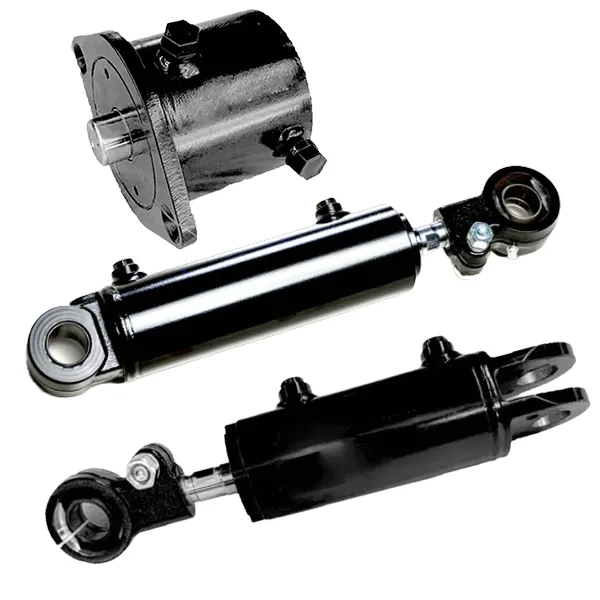

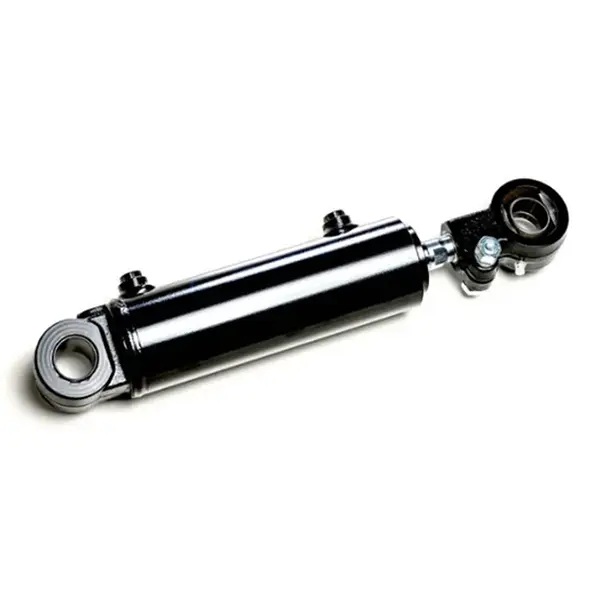

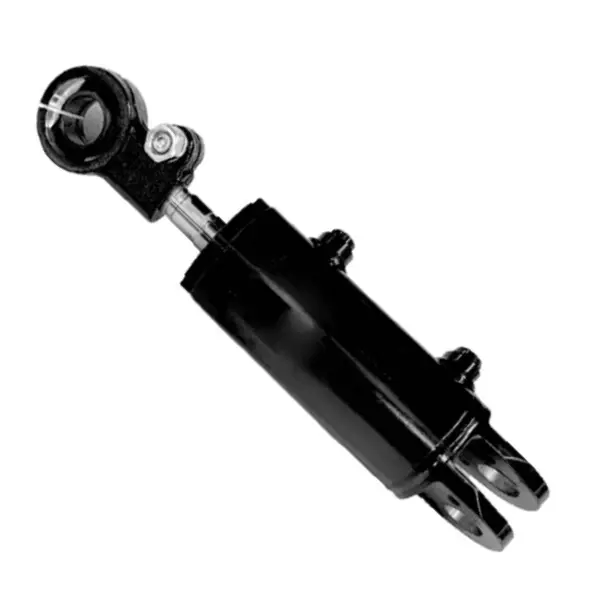

Цилиндр наклона вилочного погрузчика

Цилиндр наклона вилочного погрузчика Raydafon — это специально разработанный гидравлический цилиндр для управления наклоном вилочной мачты на вилочных погрузчиках грузоподъемностью 1,5–18 тонн. Изготовлен из высокопрочной стали с подобранным комплектом поршня, корпуса цилиндра, штока и уплотнений. Рабочее давление 7-14 МПа, колебаний давления под нагрузкой нет. Стандартные диаметры отверстия 60-100 мм, диаметр штока 25-40 мм, ход 32-193 мм. Винтовая фиксация и соединение с помощью стопорного кольца позволяют заменить сальник за считанные минуты, не снимая мачту. Подходит для складских, заводских и портовых операций. Для OEM-производителей вилочных погрузчиков доступны специальные отверстия, ход и установочное расстояние. Минимальный заказ 50 единиц, время выполнения оптовой партии 25-35 дней. Отправьте модель вилочного погрузчика, требования к диаметру/ходу и количество для получения предложения.
OEM Raydafon · Запасные части для вилочных погрузчиков

Цилиндр наклона вилочного погрузчика по индивидуальному заказу для вилочных погрузчиков грузоподъемностью 1,5–18 тонн — прямые поставки OEM-производителя

Цилиндр наклона вилочного погрузчика — это гидравлический компонент, который управляет наклоном мачты и вил вперед и назад. Raydafon производит цилиндры наклона для вилочных погрузчиков грузоподъемностью 1,5–18 тонн, используя высокопрочную сталь и подобранный комплект поршень/шток/уплотнение. Рабочее давление стабильно на уровне 7-14 МПа под нагрузкой. Винтовая фиксация и соединение с помощью стопорного кольца позволяют заменить сальник за считанные минуты, не снимая мачту. Подходит для складской погрузки, заводского подъема и портового грузооборота.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 тонн
7-14 МПа Рабочее давление
Φ60-100 мм Диаметр отверстия
Φ25-40 мм Диаметр стержня
32-193 мм Гладить
3,4-22 кг Вес единицы
Анатомия продукта

Внутри цилиндра наклона — 25 одинаковых деталей

Цилиндр собран не из серийного метиза. Поршень, корпус цилиндра, шток поршня и комплект уплотнений подбираются как один комплект, подобно тому, как опытный слесарь вручную дорабатывает подобранную пару. Именно поэтому цилиндр стабильно работает под высоким давлением в течение многих лет, не теряя давления сальника.

Вилочные погрузчики разного тоннажа используют разные внутренние диаметры и ходы, поэтому модель цилиндра наклона должна соответствовать погрузчику. Raydafon имеет на складе и производит семь стандартных моделей от QA20V500 до A45M300, а также может изготовить специальную модель по чертежу клиента. Для грузовиков, которым вместо этого требуется функция вертикального подъема, Raydafon также производитПодъемный цилиндр вилочного погрузчика.

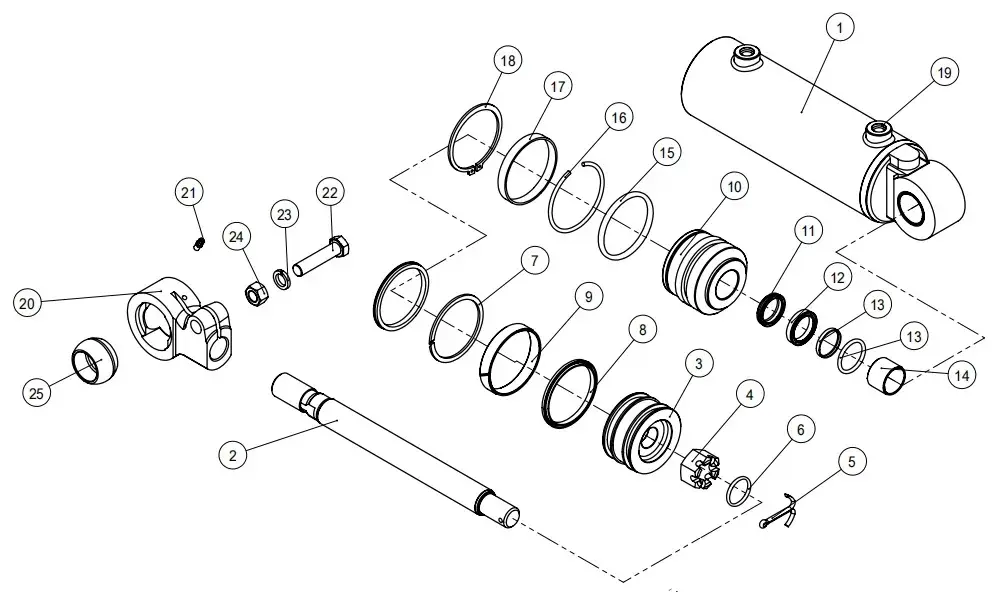

Forklift tilt cylinder parts anatomy
Схема пронумерованных деталей — 25 подобранных компонентов

Список компонентов из 25 частей

Детали пронумерованы ниже, чтобы соответствовать изображению в разобранном виде. Цифры 1-25 соответствуют схеме выше.

01Корпус цилиндра в сборе
02Поршневой шток
03Поршень
04Шестигранная гайка
05Шплинты
06уплотнительное кольцо
07Заднее кольцо
08Уплотнение отверстия
09Кольцо износа
10Гид Буш
11Пылеочиститель
12U-образное кольцо
13Штоковое уплотнение
14Дю Буш
15уплотнительное кольцо
16Круглая проволока
17Брелок для ключей
18Стопорные кольца для вала
19Затыкать
20Клевис
21Смазочный ниппель
22Болт
23Пружинные шайбы
24Орех
25Сферический подшипник

Матрица стандартной модели — семь комбинаций диаметра цилиндра и хода поршня

Выберите модель, соответствующую тоннажу и схеме крепления вашего погрузчика, или отправьте OEM-чертеж для индивидуальной сборки. Все модели, перечисленные ниже, имеют одинаковую согласованную архитектуру поршень/шток/уплотнение.

Номер чертежа Отверстие ΦD Род Φd Ход S Установить. л Давление Порт Масса
КА20В500-405000-000 Φ60 Φ30 32 109 18 МПа 2-М14×1,5 3,4 кг
С16Н450-600000-001З Φ63 Φ25 55 368 18,1 МПа 2-G1/4 8,2 кг
РТЕ35М300-600000-500 Φ85 Φ35 180 565 18,1 МПа 2-М16×1,5 17 кг
А15Н450-600000АЗ Φ65 Φ25 109 514 18,1 МПа 2-G1/4 11,6 кг
А30М300-600000-000Б Φ70 Φ30 156 453 18,1 МПа 2-G1/4 12 кг
А35М300-600000-000С Φ80 Φ30 156 456.5 18,1 МПа 2-G1/4 13 кг
А45М300-600000З Φ100 Φ40 193 498 18,1 МПа 2-М16×1,5 22 кг

Не можете найти свою модель? Отправьте номер чертежа OEM или физический образец. Raydafon выполняет реверс-инжиниринг, производит образец и цитирует партию по тому же чертежу. Более широкий ассортимент гидроцилиндров для вилочных погрузчиков см.Гидравлический цилиндр вилочного погрузчикакатегория.

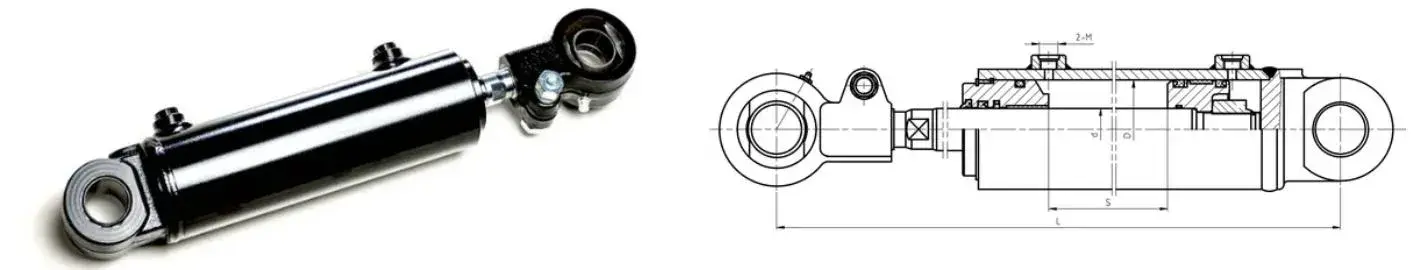

Forklift tilt cylinder dimension drawing 1
Модель QA20V500-405000-000 · 60 × 30 × 32 хода

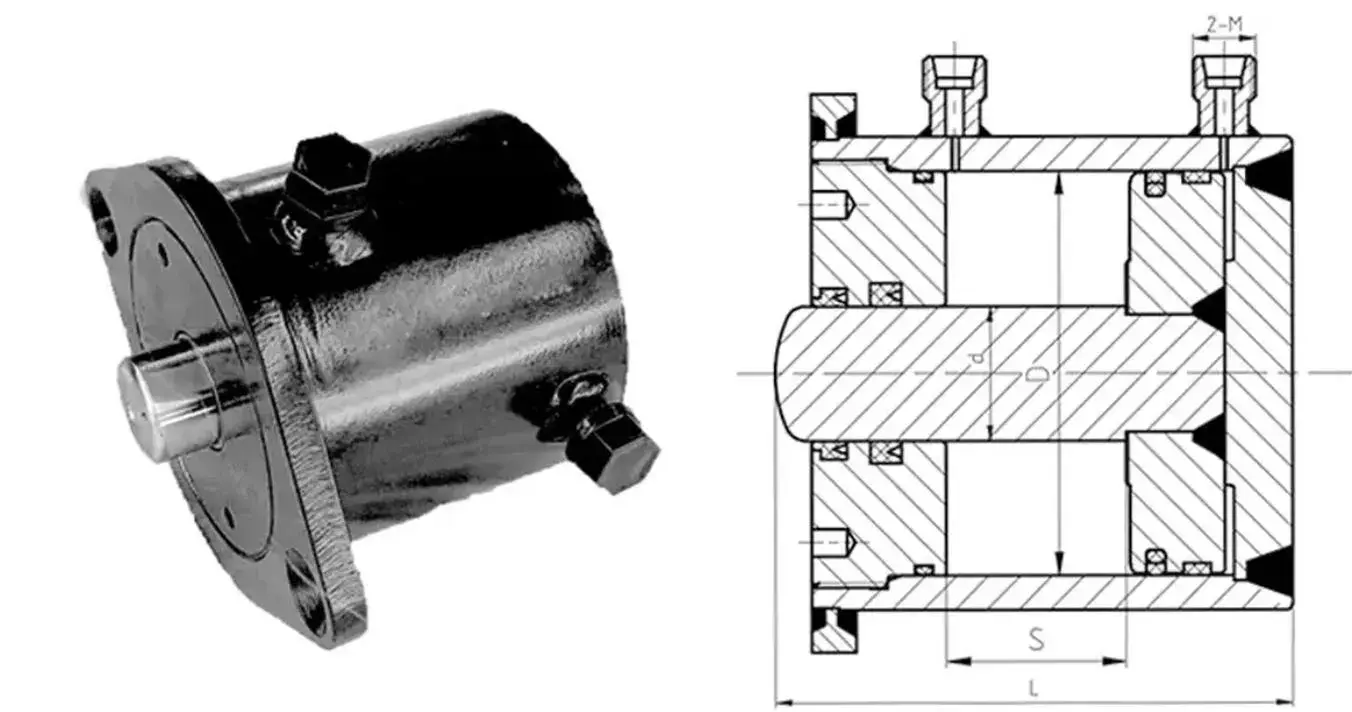

Forklift tilt cylinder dimension drawing 2
Модели S16N450/RTE35M300/A15N450

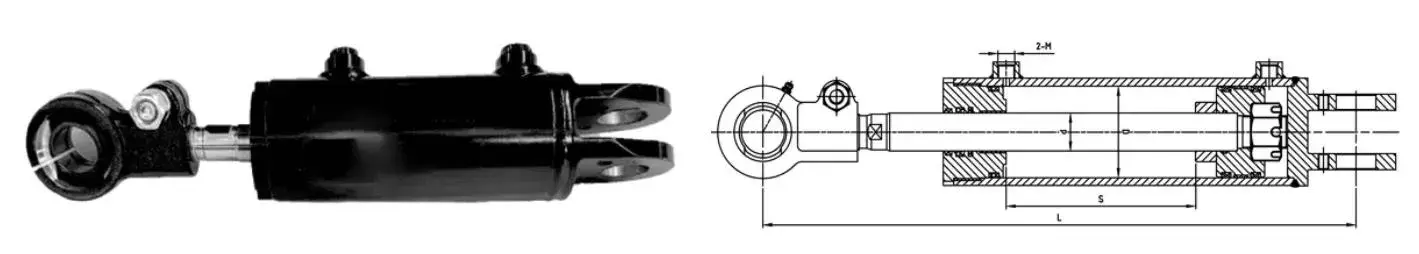

Forklift tilt cylinder dimension drawing 3
Модели А30М300/А35М300/А45М300
Forklift tilt cylinder dimension drawing overview
Обзор установки — схема монтажа и размеры интерфейсов
Принцип работы

Как цилиндр наклона перемещает мачту

Цилиндр наклона толкает поршень в возвратно-поступательное движение, которое заставляет мачту наклоняться вперед и назад. Гидравлическое масло поступает через одно из двух отверстий в основании цилиндра; шток поршня выдвигается и толкает мачту вперед или втягивается и тянет мачту назад. В отличие от других гидравлических компонентов, этот цилиндр плавно работает в обоих направлениях, поскольку поверхности отверстия и штока соответствуют комплекту уплотнений.

При работе с тяжелыми или нестандартными грузами оператор использует функцию наклона, чтобы выровнять груз перед подъемом. Точный контроль угла — это то, что предотвращает смещение груза и сохраняет устойчивость грузовика. Компания Raydafon тестирует цилиндр наклона под рабочим давлением 7–14 МПа, чтобы убедиться, что реакция остается плавной при полной нагрузке.

Преимущества цилиндров наклона вилочных погрузчиков Raydafon

01

Стабильный при высоком давлении

Соответствующий комплект поршня, штока и уплотнения поддерживает стабильное давление на уровне 7–14 МПа. Никаких колебаний при большой нагрузке или во время длительных рабочих смен.

02

Износостойкий уплотнительный состав

Уплотнения изготовлены из износостойкого компаунда с низкой утечкой масла и низким износом. Надежность в пыльных складах или во влажной среде.

03

Конструкция с быстрым обслуживанием

Винтовая фиксация и соединение стопорного кольца позволяют заменить сальник за считанные минуты. Нет необходимости снимать всю мачту с грузовика.

04

Семь стандартных моделей

Диаметр отверстия от 60 до 100, шток от 25 до 40, ход от 32 до 193 мм. Охватывает большинство применений вилочных погрузчиков грузоподъемностью 1,5–18 тонн без заказа специального инструмента.

05

OEM-поддержка

Отправьте марку и модель вилочного погрузчика или номер чертежа. Raydafon выполняет реверс-инжиниринг, пробует и оценивает заказную партию по одному и тому же чертежу.

06

Прямые поставки с завода

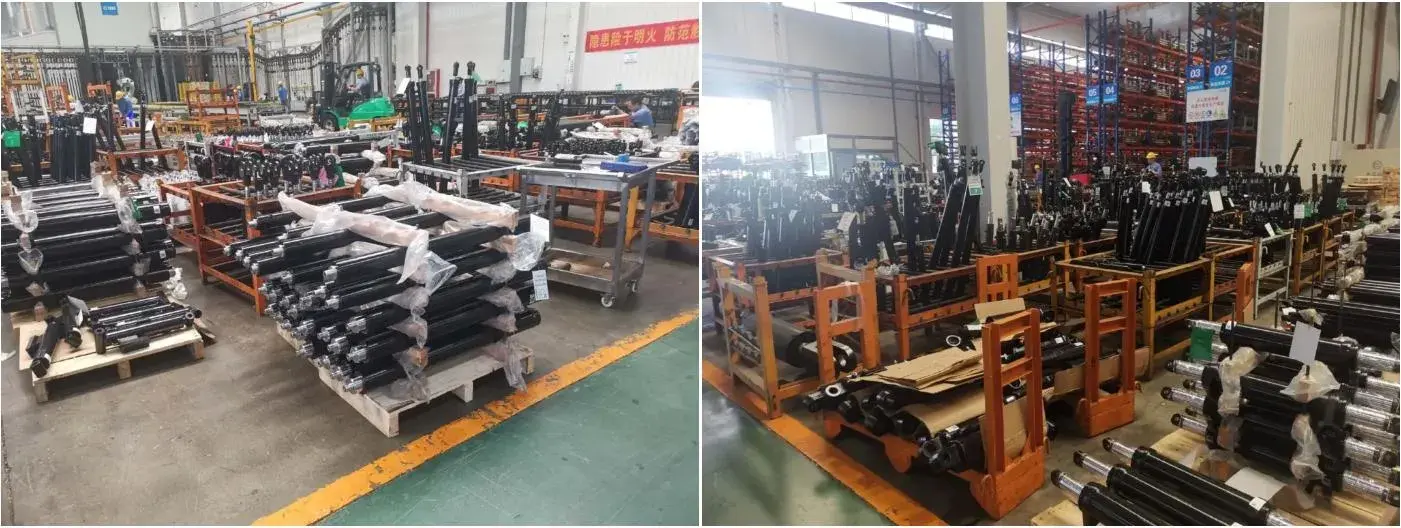

Производится на собственном заводе Райдафон. Клиенты имеют дело с производителем, а не с торговцем. Быстрый ответ послепродажного обслуживания и стабильное качество партии.

Где используются цилиндры наклона вилочных погрузчиков

  • A
    Погрузка и разгрузка склада

    Загрузка контейнеров, комплектация поддонов и перемещение полок, когда оператору необходимо выровнять груз перед подъемом. Точный контроль угла предотвращает смещение груза.

  • B
    Заводские подъемные работы

    Тяжелые или нерегулярные промышленные грузы, когда вилочному погрузчику необходимо наклонять мачту вперед или назад, чтобы сбалансировать нагрузку во время цикла подъема.

  • C
    Портовый и логистический оборот

    Среды с непрерывным тяжелым циклом работы, где цилиндр наклона работает тысячи циклов за смену. Подходящие уплотнения и низкий износ обеспечивают работу без утечек.

  • D
    Послепродажное обслуживание и дистрибуция запасных частей

    Дилеры вилочных погрузчиков и поставщики послепродажного обслуживания, которым нужен надежный цилиндр наклона, эквивалентный OEM-производителю, для грузовиков грузоподъемностью 1,5–18 тонн. Имеются складские запасы и изготовление под заказ.

Спецификация заказа

Тоннажный охват
Погрузчики грузоподъемностью от 1,5 до 18 тонн.
Рабочее давление
7–14 МПа (пиковое давление до 18,1 МПа на некоторых моделях)
Диаметр отверстия
от 60 до 100 мм
Диаметр стержня
от 25 до 40 мм
Гладить
от 32 до 193 мм
Расстояние установки
от 109 до 565 мм
Вес единицы
от 3,4 до 22 кг
Порт/интерфейс
2-М14×1,5/2-М16×1,5/2-Г1/4
Сборка
Винтовое крепление + соединение стопорным кольцом для быстрой замены уплотнения.
Комплект уплотнений
Пылеочиститель, U-образное кольцо, уплотнение штока, уплотнение отверстия, заднее кольцо, уплотнительное кольцо, уплотнительное кольцо, втулка
Кастомизация
Нестандартное отверстие, шток, ход, расстояние установки, тип порта; OEM-упаковка и частная марка
минимальный заказ
50 единиц на модель
Время выполнения оптовой партии
25-35 дней после депозита и утверждения чертежа
Основа котировки
Модель и тоннаж вилочного погрузчика, требования к диаметру/ходу, размер порта, количество, порт назначения

Как ваш заказ проходит через Raydafon

  1. 01

    Краткое описание приложения

    Отправьте марку и модель вилочного погрузчика, тоннаж, требуемый диаметр цилиндра/шток/ход хода, размер порта, количество и порт назначения.

  2. 02

    Выбор модели

    Raydafon подтверждает, подходит ли стандартная модель (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) или требуется индивидуальная сборка.

  3. 03

    Утверждение образца и чертежа

    Для индивидуальных сборок компания Raydafon выполняет реверс-инжиниринг OEM-детали, производит образец и согласовывает с покупателем диаметр отверстия, ход, расстояние установки и размеры портов.

  4. 04

    Обработка корпуса цилиндра и штока

    Корпус цилиндра из высокопрочной стали отточен до допуска. Поршневой шток отшлифован и покрыт твердым хромом для обеспечения износостойкости.

  5. 05

    Сборка и испытание давлением

    Поршень, уплотнения, направляющая втулка и вилка собраны. Цилиндр испытан под давлением на герметичность и плавность хода при номинальном давлении.

  6. 06

    Упаковка и отгрузка

    Цилиндры упакованы в деревянные ящики с антикоррозийным маслом и защитными торцевыми крышками. Отправка морским, воздушным или экспресс-доставкой с упаковочным листом, счетом-фактурой и отчетом об инспекции.

Документация и поддержка качества

  • ✓
    Сертификат материала

    Сертификат на материал корпуса цилиндра и штока, паспорт уплотнительного состава прилагается к каждой поставке.

  • ✓
    Отчет об испытаниях под давлением

    Перед упаковкой каждый баллон подвергается испытанию под номинальным давлением. Регистрируются утечки, плавность хода и посадка порта.

  • ✓
    Протокол проверки размеров

    Диаметр отверстия, шток, ход, установочное расстояние и размеры портов записаны в соответствии с заказанной спецификацией или чертежом заказчика.

  • ✓
    Экспортная упаковка

    Деревянный ящик с антикоррозийным маслом и защитными торцевыми крышками. Большие партии баллонов упаковываются на поддоны и обвязываются ремнями для морской перевозки.

Часто задаваемые вопросы

Что такое цилиндр наклона вилочного погрузчика?

Цилиндр наклона вилочного погрузчика — это гидравлический цилиндр, который управляет наклоном мачты и вил вперед и назад. Это один из основных компонентов гидравлической системы вилочного погрузчика, наряду с подъемным цилиндром и цилиндром рулевого управления. Когда оператор перемещает рычаг наклона, цилиндр выдвигается или втягивается, что приводит к повороту мачты вокруг ее нижнего шарнира и изменению угла вил.

Какой диапазон тоннажа охватывает Raydafon?

Raydafon производит цилиндры наклона вилочных погрузчиков грузоподъемностью от 1,5 до 18 тонн. Стандартные модели охватывают диаметры отверстий от 60 мм до 100 мм, диаметры штоков от 25 мм до 40 мм и ход поршней от 32 мм до 193 мм. Для вилочных погрузчиков OEM-производителей доступны специальные диаметры и ход поршня.

Какое рабочее давление выдерживает цилиндр?

Цилиндр рассчитан на рабочее давление 7–14 МПа во всем стандартном модельном ряду. Пиковое давление проверено на уровне 18,1 МПа на конкретных моделях, таких как S16N450-600000-001Z и RTE35M300-600000-500.

Какие материалы и уплотнения используются?

Корпус цилиндра и шток поршня изготовлены из высокопрочной стали. В комплект уплотнений входят пылеочиститель, U-образное кольцо, уплотнение штока, уплотнение отверстия, обратное кольцо, уплотнительное кольцо, компенсационное кольцо и втулку. В уплотнениях использован износостойкий компаунд, что обеспечивает низкую утечку масла и низкий износ в пыльных складских помещениях или во влажной среде.

Насколько сложно техническое обслуживание?

В цилиндре используется винтовая фиксация и соединение стопорным кольцом. Обслуживающий персонал может заменить сальник или устранить неисправность цилиндра, открутив винты и сняв стопорное кольцо. Это можно сделать за считанные минуты, не снимая всю мачту с вилочного погрузчика.

Может ли компания Raydafon производить OEM-цилиндры для конкретной марки вилочных погрузчиков?

Да. Raydafon поддерживает OEM-производство по чертежам заказчика или существующим образцам. Отправьте марку и модель вилочного погрузчика, диаметр отверстия, диаметр штока, ход, расстояние установки, размер и количество портов, и Raydafon предложит индивидуальный цилиндр наклона.

Каков минимальный заказ и время выполнения заказа?

Минимальный заказ составляет 50 единиц на модель. Срок выполнения оптовой партии составляет 25-35 дней после внесения депозита и утверждения чертежа, в зависимости от сложности модели и количества заказа.

Как мне запросить ценовое предложение?

Отправьте модель и тоннаж вашего вилочного погрузчика, требуемый диаметр отверстия, диаметр штока, ход, расстояние установки, размер порта, количество и порт назначения. Raydafon ответит вам ценой на условиях FOB Нинбо, сроками выполнения заказа и деталями упаковки.

Готовы приобрести нестандартные цилиндры наклона вилочных погрузчиков?

Отправьте модель и тоннаж вашего вилочного погрузчика, требования к диаметру/ходу поршня, размер порта и количество заказа. Raydafon подтвердит модель или разработает индивидуальную сборку, а затем предложит предложение FOB Нинбо с указанием времени выполнения и деталей упаковки.
