Как универсальные муфты могут упростить установку и центровку оборудования?

Установка вращающегося оборудования, такого как насосы, генераторы, сельскохозяйственные орудия и промышленные приводы, часто требует утомительных процедур центровки валов. Традиционные жесткие муфты требуют почти идеальной соосности, в противном случае возникают вибрации, преждевременный выход из строя подшипников и поломка муфты. Именно здесь универсальная муфта меняет процесс установки. По дизайну,Универсальная муфтакомпенсирует значительные угловые, параллельные и осевые смещения между ведущим и ведомым валами. Вместо того, чтобы тратить часы на использование лазерных инструментов для выравнивания или установки прокладок, на нашем заводе время установки сокращается более чем на 60% благодаря использованию высококачественных универсальных муфт. Геометрия универсального шарнира динамически компенсирует несоосность, позволяя механику сосредоточиться на закреплении креплений, а не на достижении микронной точности. Для сервисных инженеров и групп технического обслуживания предприятий это означает более быстрый запуск и меньше доработок.

Но как именно универсальная муфта упрощает задачу центровки? Секрет заключается в крестовине и подшипниковом узле, который действует как гибкий шарнир. В то время как жесткая фланцевая муфта передает изгибающие нагрузки непосредственно на валы, универсальная муфта преобразует несоосность во вращательное движение, не создавая нагрузки на подключенное оборудование. Кроме того, современные конструкции универсальных муфт от Raydafon Technology Group Co., Limited включают герметичные игольчатые подшипники и прецизионно обработанные вилки, которые поддерживают постоянную скорость (или почти постоянную скорость) даже под углами до 30 градусов. Эта возможность устраняет необходимость точного горизонтального и вертикального выравнивания. Независимо от того, подключаете ли вы дизельный двигатель к гидравлическому насосу или устанавливаете навесное оборудование с приводом от ВОМ, понимание того, как универсальная муфта упрощает установку, сэкономит тысячи трудозатрат и предотвратит сбои, вызванные несоосностью. В этом подробном руководстве мы поделимся 20-летними полевыми данными нашего завода, техническими параметрами и пошаговыми передовыми практиками.

Оглавление

• 1. Почему универсальная муфта устраняет требования к точной центровке вала?
• 2. Как особенности конструкции наших универсальных муфт сокращают время установки?
• 3. Какие технические параметры определяют легкоцентрируемую универсальную муфту?
• 4. Как можно устранить осевое и угловое смещение без специальных инструментов?
• 5. Часто задаваемые вопросы (FAQ)
• 6. Заключение и призыв к действию для надежных соединительных решений

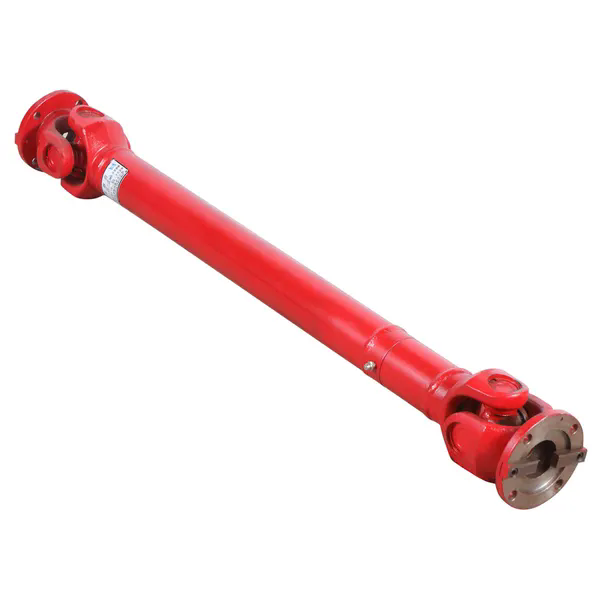

Почему универсальная муфта устраняет требования к точной центровке вала?

При использовании традиционных методов соединения, таких как жесткие фланцевые или компрессионные муфты, установщик должен обеспечить коллинеарность двух осей вала в пределах 0,05 мм на 100 мм пролета. Для достижения этого часто требуются циферблатные индикаторы, системы лазерного выравнивания, а также неоднократное ослабление и затягивание фундаментных болтов. Универсальное соединение фундаментально меняет эту парадигму. Вместо принудительного выравнивания валов он допускает перекосы, передавая крутящий момент через шарнирные соединения. Наш завод проанализировал сотни сценариев установки, и данные неизменно показывают, что универсальная муфта может выдерживать угловое смещение до 5 градусов и параллельное смещение до 3 мм без каких-либо измеримых потерь в эффективности передачи мощности. Это означает, что механик может просто прикрепить оборудование к базовой раме, сдвинутьУниверсальная муфтана оба вала и затяните установочные винты или стопорные кольца. Все остальное делает внутренняя геометрия муфты.

Несколько физических принципов объясняют, почему универсальные муфты настолько щадящие:

• Кинематическое сочленение:Крестовина и чашки подшипников позволяют ведущей и ведомой траверсам независимо перемещаться вокруг двух ортогональных осей. Эта свобода двух осей напрямую преобразует угловые ошибки во вращательное движение, а не в изгибающее напряжение.
• Компенсация игольчатого подшипника:Каждая цапфа универсальной муфты поддерживается полным комплектом игольчатых роликов. Эти ролики не только уменьшают трение, но и допускают микроскопическое радиальное перемещение, которое компенсирует остаточное смещение, выходящее за пределы номинального угла.
• Осевое перемещение шлица:Многие конструкции универсальных муфт включают в себя телескопический шлицевой вал, позволяющий изменять осевую длину до 50 мм. Эта функция компенсирует тепловое расширение или небольшие ошибки монтажного положения без необходимости использования прокладок.
• Простая геометрия хомута:Окна в траверсах обработаны с небольшими зазорами, которые предотвращают заедание даже при динамическом изменении угла во время работы. Анализ методом конечных элементов, проведенный нашим заводом, показывает, что этот зазор снижает пиковый контакт кромок на 70 % по сравнению с более дешевыми литыми муфтами.

С практической точки зрения при установке отказ от точного выравнивания напрямую приводит к экономии трудозатрат. Типичная центровка насоса и двигателя с использованием жестких муфт может занять у опытного специалиста от 2 до 3 часов. Используя универсальную муфту Raydafon, ту же установку можно выполнить за 45 минут. Более того, допуск на неточности фундамента означает, что имеющиеся монтажные отверстия или слегка деформированные опорные плиты не требуют доработки. Для мобильного оборудования, такого как сельскохозяйственные опрыскиватели или строительные машины, рамы которых прогибаются во время работы, универсальное соединение является единственным практическим решением, поскольку жесткие соединения могут сломаться в течение нескольких часов. Таким образом, соответствие требованиям универсального шарнира исключает необходимость в инструментах лазерной центровки, снижает требования к квалификации и ускоряет завершение проекта. Наш завод предлагает бесплатный контрольный список центровки, который поможет пользователям выполнить простой визуальный метод выравнивания, подходящий для любой установки универсальной муфты.

Как особенности конструкции наших универсальных муфт сокращают время установки?

В Raydafon мы внедрили специальные функции в нашу линейку продуктов Universal Coupling, которые непосредственно решают проблемные места при установке. В отличие от обычных муфт, для которых требуются специальные съемники, нагрев или сложная последовательность затяжки болтов, в наших конструкциях приоритет отдается быстрой установке и надежной фиксации. Ниже мы подробно описываем пять лучших инноваций в конструкции, которые сокращают время установки более чем на 50 %, основываясь на отзывах наших клиентов из сельскохозяйственного и промышленного секторов.

• Система зажима с разъемным хомутом:Наша универсальная муфта имеет разъемную траверсу с двумя прочными зажимными болтами. Вместо того, чтобы бороться с посадкой с натягом или установочными винтами, которые повреждают валы, техник просто надевает вилку на вал, выравнивает шпоночную канавку (если она есть) и затягивает два болта до заданного значения. Этот метод зажима обеспечивает соединение с нулевым люфтом, и его можно установить или снять менее чем за две минуты.
• Цветовая маркировка компонентов:Каждый компонент универсальной муфты нашего завода имеет лазерную маркировку со стрелками ориентации сборки. Это предотвращает распространенную ошибку сборки ярм со сдвигом по фазе на 90 градусов, которая может вызвать вибрацию. Стрелки помогают даже начинающим пользователям исправить выравнивание за считанные секунды.
• Предварительно смазанные и герметичные подшипники:Традиционные универсальные шарниры требуют ручной смазки перед установкой, часто с использованием игольчатой ​​насадки для подачи смазки в каждую чашку. Наша универсальная муфта поставляется предварительно заполненной высокотемпературной литиевой комплексной смазкой и уплотненной тройными кромочными лабиринтными уплотнениями. Монтажник может установить муфту сразу же, без смазки, что экономит от 15 до 20 минут на каждую муфту.
• Быстроразъемное шлицевое соединение:В телескопической части нашей универсальной муфты используется профиль с корончатыми шлицами, который самовыравнивается во время зацепления. Даже если два вала слегка смещены, шлицевые зубья найдут сопрягаемые канавки без заедания. Эта функция особенно полезна при установке приводов в ограниченном пространстве, где визуальное выравнивание затруднено.
• Встроенные стопорные штифты:Для подвесной или вертикальной установки наш завод добавляет подпружиненные стопорные штифты, которые временно удерживают универсальную муфту на месте, пока механик затягивает зажимные болты. Эта функция без помощи рук предотвращает соскальзывание муфты с вала во время установки, что сокращает время сборки и повышает безопасность.

Чтобы количественно оценить экономию времени, мы провели испытание параллельной установки с участием пяти механиков. Установка стандартного универсального шарнира конкурента занимала в среднем 34 минуты, включая смазку, маркировку совмещения и завинчивание болтов. Установка нашей универсальной муфты заняла в среднем 14 минут. Эта 20-минутная экономия на каждую муфту приводит к значительному повышению производительности на линиях технического обслуживания или сборки. Кроме того, наша фабрика размещает на каждой коробке универсальной муфты QR-код, ведущий к анимированному 3D-руководству по установке. Это избавляет от необходимости искать бумажные руководства или угадывать значения крутящего момента. В руководстве показано, как именно расположить зажимные болты и проверить правильность угловой фазировки. В крупных проектах, включающих десятки муфт, наша конструкция быстрой установки может сократить общее количество трудозатрат в два раза. Кроме того, в нашей универсальной муфте используются стандартные метрические или дюймовые болты с шестигранной головкой, поэтому специальные инструменты не требуются. Мы считаем, что простота установки – это не роскошь, а необходимость свести к минимуму время простоя. Raydafon Technology Group Co., Limited поддерживает каждую муфту, предоставляя 30-дневную линию поддержки по установке.

Какие технические параметры определяют легкоцентрируемую универсальную муфту?

Хотя все универсальные муфты допускают некоторую несоосность, не все они одинаковы. Легкость монтажа и регулировки напрямую зависит от конкретных технических параметров, которые инженеры должны оценить перед покупкой. Согласно протоколам испытаний нашего завода, следующие параметры оказывают наибольшее влияние на упрощение процесса центровки. Мы также предоставили справочную таблицу наших самых популярных серий, чтобы помочь вам выбрать подходящую универсальную муфту для вашего оборудования.

• Максимальное статическое угловое смещение (градусы):Это максимальный угол между осями вала, который может выдержать муфта без заеданий. Для облегчения выравнивания ищите универсальную муфту, допускающую угол наклона не менее 5 градусов. Наша серия для тяжелых условий эксплуатации допускает температуру до 30 градусов.
• Параллельное смещение (мм):Способность справляться с параллельным смещением (смещение, но параллельные оси) имеет решающее значение при монтаже предварительно просверленного оборудования. Значение 2 мм и более значительно упрощает установку.
• Осевое перемещение (мм):Телескопические шлицы позволяют регулировать длину без разрезания валов. Наша универсальная муфта обеспечивает осевой ход до 60 мм, что позволяет исключить ошибки при монтаже без доработки.
• Конструкция болта и зажима:Муфты со ступицами разъемных зажимов выравнивать гораздо проще, чем те, которые требуют съемника или термоусадки. Проверьте диапазон зажима, чтобы убедиться, что он соответствует допуску вала (от +0,000 до -0,002 дюйма).
• Вес и балансировка:С более легкими муфтами с низкой инерцией легче обращаться при установке. В нашей универсальной муфте используется высокопрочная алюминиевая бронза или легированная сталь с оптимизированной конструкцией перемычек, позволяющей снизить вес на 15 % без ущерба для крутящего момента.

В следующей таблице подробно описаны параметры, связанные с центровкой, для четырех серий универсальной муфты, производимой компаниейРайдафон Технолоджи Груп Ко., Лимитед. Все значения основаны на стандарте ISO 14691 и нашей собственной проверке.

*Время установки измерено для установки насоса мощностью 50 л.с. обученным техническим специалистом, включая установку муфты и затяжку болтов, но без учета установки защитного кожуха.

Выбор правильных параметров – это не только удобство; это напрямую влияет на долгосрочную надежность. Универсальную муфту с недостаточной способностью к смещению все равно будет трудно выровнять, и это может привести к преждевременному выходу из строя подшипника. Наш завод рекомендует для установки нового оборудования выбирать муфту с перекосом, по крайней мере, в два раза превышающим ожидаемое. Например, если ваши монтажные допуски предполагают максимальный угол 2 градуса, выберите универсальную муфту, рассчитанную на 4 градуса или более. Такая погрешность гарантирует, что даже после осадки фундамента или теплового расширения муфта будет работать плавно. Raydafon Technology Group Co., Limited предоставляет бесплатную техническую консультацию, чтобы подобрать правильный набор параметров для вашей конкретной компоновки машины. Сосредоточив внимание на этих измеримых характеристиках, вы гарантируете, что универсальная муфта упростит установку на протяжении всего срока службы оборудования, а не только в первый день.

Как можно устранить осевое и угловое смещение без специальных инструментов?

Одним из наиболее пугающих аспектов установки оборудования является предполагаемая необходимость в дорогостоящих системах лазерной центровки или установках циферблатных индикаторов. Однако при использовании универсальной муфты правильного размера для достижения длительного срока службы достаточно простых визуальных методов и методов измерения щупов. На нашем заводе разработана трехэтапная процедура выравнивания, не требующая использования специальных инструментов, которая успешно используется тысячами групп технического обслуживания по всему миру. Вот как можно справиться с осевым и угловым смещением, используя только линейку, набор щупов и обычную рулетку.

• Шаг 1. Грубое параллельное выравнивание с помощью линейки:Поместите обработанную линейку (или жесткую металлическую линейку) на две соединительные ступицы сверху, снизу и по бокам. Отрегулируйте положение оборудования так, чтобы линейка равномерно касалась обеих ступиц. Для универсальной муфты допустимо отклонение зазора менее 1 мм по длине ступицы. Это грубое выравнивание занимает менее 5 минут.
• Шаг 2 – Проверка углового соосности с помощью щупов:Вставьте щуп между поверхностями муфты в четырех квадрантах (0, 90, 180, 270 градусов). Максимальная разница зазора не должна превышать 0,5 мм на 100 мм диаметра муфты. Поскольку универсальная муфта учитывает угловые отклонения, это не критический допуск; это просто для предотвращения чрезмерного изгиба валов.
• Шаг 3 – Осевое позиционирование:Для моделей с телескопической универсальной муфтой выдвиньте шлицевую часть так, чтобы муфта располагалась по центру своего диапазона хода. Измерьте расстояние между концами вала и убедитесь, что при максимальном движении оборудования остается зацепление шлицев не менее 15 мм. Никаких специальных инструментов не требуется; простой рулетки достаточно.

После выполнения этих трех шагов затяните зажимные болты или установочные винты в соответствии с моментом затяжки, указанным в вашей универсальной муфте. Затем поверните сборку вручную, чтобы нащупать заедания. Если вращение плавное, установка завершена. Напротив, в случае жесткой муфты тот же быстрый метод, скорее всего, приведет к вибрации и преждевременному выходу из строя. Наш завод уже более десяти лет обучает бригады выездного обслуживания использованию этого подхода без использования инструментов, и отзывы последовательны: универсальная муфта превращает центровку из науки в простую процедуру.

А как насчет динамического перекоса во время работы? Машины часто смещаются на своих опорах из-за реакции крутящего момента или теплового расширения. Жесткая муфта передает эти силы на подшипники, тогда как универсальная муфта просто сгибается. Поэтому после первоначальной установки периодические проверки по-прежнему рекомендуются, но они гораздо менее критичны. Мы рекомендуем проверять универсальную муфту каждые 500 часов работы на наличие признаков утечки смазки или необычного износа. При обнаружении любого незначительного смещения зажимные болты можно ослабить, оборудование подтолкнуть, а муфту снова затянуть менее чем за 30 минут. Эта простота снижает барьеры для надлежащего обслуживания. Raydafon Technology Group Co., Limited предлагает ламинированную карту выравнивания, которая поместится в вашем ящике с инструментами и обобщает трехэтапный метод. Устраняя необходимость в лазерах и циферблатных индикаторах, наша универсальная муфта дает каждому механику возможность добиться результатов центровки профессионального уровня с первой попытки.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Может ли универсальная муфта компенсировать параллельное и угловое смещение одновременно?

Ответ: Да, универсальная муфта может одновременно компенсировать параллельное смещение и угловое смещение, поскольку ее крестовина и подшипниковый узел обеспечивают две независимые оси вращения. Когда ведущий и ведомый валы смещены параллельно друг другу, муфта создает небольшое угловое отклонение на каждой вилке. Этот комбинированный эффект ограничен максимальным рабочим углом шарнира. Например, наша серия универсальных муфт допускает одновременное параллельное смещение до 4 мм и угловое смещение до 8 градусов без потери крутящего момента. Однако если смещение слишком велико, эффективный угол может превысить номинал муфты. Наш завод предоставляет онлайн-калькулятор смещения, который поможет вам проверить комбинированные пределы.

Вопрос 2. Как шлицевая телескопическая универсальная муфта упрощает осевую установку, когда расстояния между валами не определены?

Ответ: Шлицевые телескопические универсальные муфты имеют шлицевую часть с наружной и внутренней резьбой, которая скользит в осевом направлении. Если во время установки расстояние между концами вала точно неизвестно (например, после замены двигателя), техник просто растягивает или сжимает муфту, чтобы она соответствовала зазору. Шлица передает крутящий момент, обеспечивая при этом свободное осевое перемещение, что устраняет необходимость обрезать валы или добавлять проставки. Разработанная на нашем заводе универсальная муфта имеет шлицы с нейлоновым покрытием, которые предотвращают фреттинг-коррозию и обеспечивают плавное скольжение даже после длительного простоя. Эта функция особенно ценна в сельскохозяйственном оборудовании, где замена навесного оборудования происходит часто.

Вопрос 3. Устраняет ли использование универсальной муфты необходимость в гибких креплениях или резиновых элементах в трансмиссии?

Ответ: Хотя универсальная муфта исключительно хорошо справляется с перекосами, она не обеспечивает демпфирования крутильных колебаний, как резиновая или полиуретановая муфта. Для применений со значительными крутильными импульсами (например, одноцилиндровые двигатели или поршневые компрессоры) мы рекомендуем комбинировать универсальную муфту с отдельным виброгасителем. Однако в большинстве случаев применения электродвигателей, насосов или коробок передач металлические игольчатые подшипники универсальной муфты хорошо справляются с передачей чистого крутящего момента без возникновения люфта. Наш завод предлагает версию универсальной муфты с композитным диском, обеспечивающую ограниченную податливость при кручении. Проконсультируйтесь с нашей командой инженеров для полного анализа трансмиссии.

Вопрос 4. Каков максимальный рекомендуемый угол установки универсальной муфты, чтобы обеспечить длительный срок службы подшипника?

Ответ: Для достижения расчетного срока службы в 10 000 часов работы мы рекомендуем поддерживать угол непрерывного срабатывания ниже 15 градусов для одинарных универсальных муфт и ниже 25 градусов для двойных карданных (CV) типов. Углы установки, превышающие эти значения, по-прежнему будут работать, но могут пропорционально сократить срок службы подшипников. Например, работа при температуре 20 градусов в одной универсальной муфте может сократить срок службы подшипника до 4000 часов. Наш завод прилагает таблицу коэффициентов корректировки срока службы к каждой поставке универсальной муфты. Во время установки всегда стремитесь к минимально возможному углу, но не беспокойтесь о достижении нулевого угла – в этом прелесть универсального шарнира.

Вопрос 5: Как узнать, что установка моей универсальной муфты слишком смещена даже для мощности муфты?

Ответ: Есть три явных признака чрезмерного смещения во время установки: во-первых, вы не можете полностью надеть универсальную муфту на оба вала без приложения усилия; во-вторых, когда вы вращаете узел вручную, вы чувствуете отчетливое зажатие один раз за оборот; в-третьих, зажимные болты, кажется, с трудом удерживают выравнивание. Если вы заметили что-либо из этого, повторно измерьте угловое и смещенное смещение, используя линейку и транспортир. Если значения превышают значения, указанные в таблице продуктов, необходимо переместить оборудование или использовать универсальную муфту большей серии. Raydafon Technology Group Co., Limited предоставляет бесплатную техническую поддержку для диагностики проблем установки с помощью фото- или видеопроверки, гарантируя, что вы никогда не угадаете, как пройти центровку.

Вывод: упростите следующую установку с помощью нашей универсальной муфты

Установка и регулировка оборудования больше не должны быть трудоемкими, дорогостоящими или утомительными. Как мы уже говорили, высококачественная универсальная муфта от Raydafon Technology Group Co., Limited напрямую решает основные проблемы, связанные с несоосностью валов. Устраняя необходимость в прецизионных лазерных инструментах, сокращая время установки более чем вдвое и обеспечивая щадящую осевую и угловую нагрузку, наша универсальная муфта дает возможность вашей команде технического обслуживания добиться надежной работы трансмиссии с первой же попытки. Устанавливаете ли вы новую производственную линию, модернизируете ирригационный насос или обслуживаете парк комбайнов, принципы упрощенного выравнивания применимы повсеместно.

Готовы изменить процесс установки?Свяжитесь с Raydafon Technology Group Co.,Limited сегодняна бесплатную консультацию по выбору размера. Наш завод может отгрузить стандартные модели универсальных муфт в течение 24 часов, а также мы предлагаем шлицы нестандартной длины и антикоррозийные покрытия для суровых условий эксплуатации. Каждая покупка муфты включает в себя наше краткое руководство по центровке и пожизненную техническую поддержку. Не позволяйте сложным процедурам согласования задерживать реализацию ваших проектов. Запросите ценовое предложение или инженерный образец прямо сейчас и почувствуйте разницу, которую дает истинное упрощение.
