SWC-WH без универсальной муфты гибкого сварного типа

SWC-WH без универсальной муфты гибкого сварного типа

SWC-WH компании Raydafon без гибкой сварной универсальной муфты. В неэластичных сварных универсальных муфтах используются сварные соединения для обеспечения надежной передачи, что делает их надежным выбором для применений с высокими нагрузками, таких как металлургическое и горнодобывающее оборудование. Мы являемся производителем физических муфт в Китае. Как надежный производитель, мы предлагаем стабильные поставки и можем адаптировать детали к спецификациям вашего оборудования. Для получения подробной информации о ценах, пожалуйста, свяжитесь с нами напрямую.
Сварная траверса · Без гибкого элемента · Готовность к производству OEM

SWC-WH без гибкой сварной универсальной муфты дляПриводные валы для тяжелых условий эксплуатации

Жесткая карданная муфта сварного типа, предназначенная для приводов прокатных станов, кранов, горнодобывающей и металлургической промышленности. Сварная траверса исключает ослабление болтового соединения. Прецизионные игольчатые подшипники снижают трение. Диаметр цилиндра 100–550 мм, крутящий момент до 710 кН·м, легированная сталь 35CrMo, ISO 9001, производство в Нинбо, Китай.

Отверстие100 – 550 мм
Номинальный крутящий момент1,25 – 710 кН·м
Угол сгиба15° – 25°
МатериалСталь 35CrMo
минимальный заказ1 шт.
Время выполнения15 – 30 дней

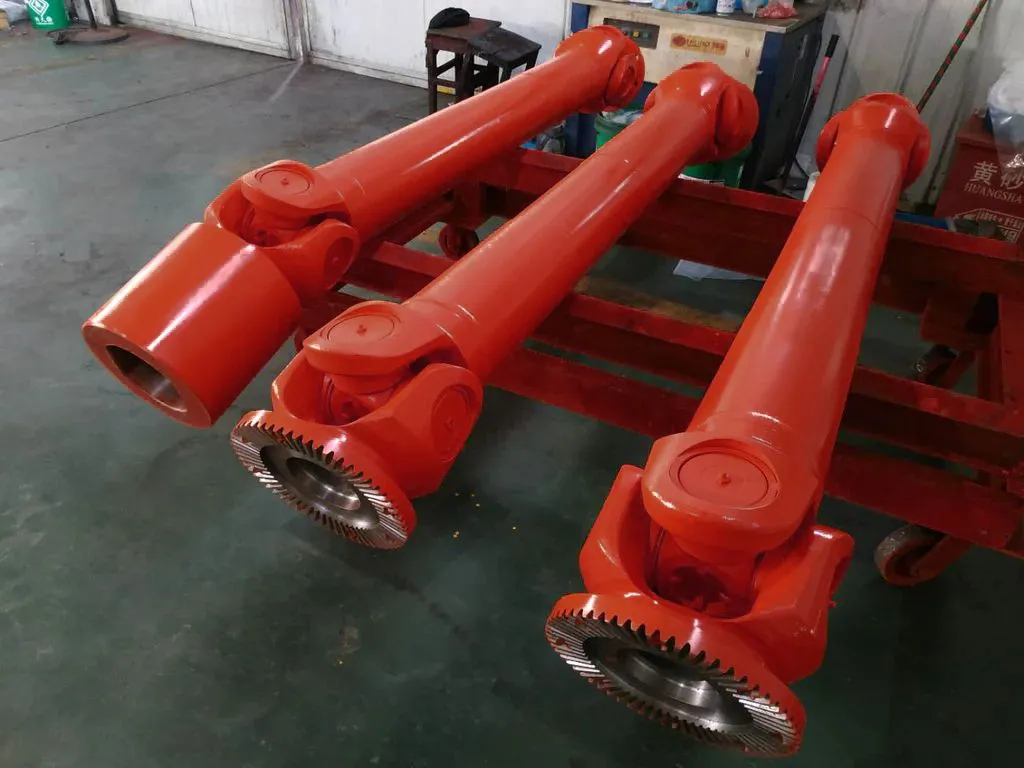

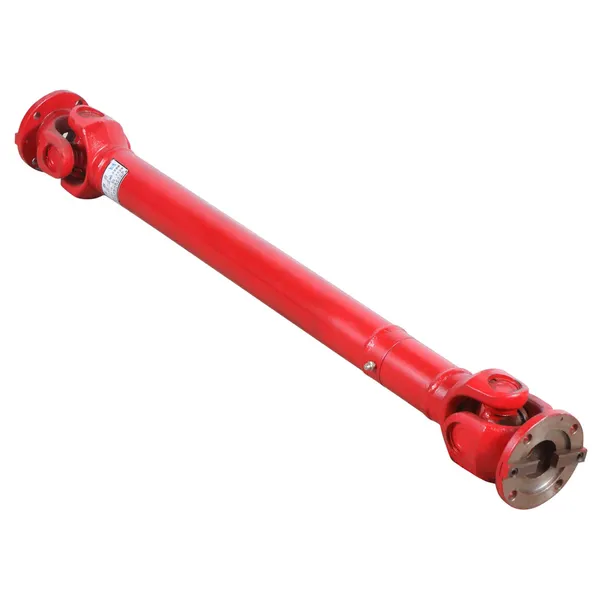

SWC-WH without flex welding type universal coupling welded yoke product photo

01Что такое SWC-WH без универсальной муфты гибкого сварного типа?

SWC-WH – этожесткая карданная муфтакоторый передает крутящий момент через сварную траверсу и центральную крестовину, работающую на прецизионных игольчатых подшипниках. В отличие от муфт гибкого типа, она содержитнет упругого элемента, поэтому нет резины, пружинного блока и компенсирующего гибкого элемента, которые могут изнашиваться. Это делает его предпочтительным выбором, когда привод требуетвысокий крутящий момент, высокая ударопрочность и длительный срок службыа не демпфирование крутильных колебаний.

Сварное ярмо является ключевым отличием от конструкций с болтовым креплением. Под действием постоянной вибрации болтовые соединения могут ослабнуть, что приведет к истиранию, люфту и, в конечном итоге, к выходу из строя. Сварка полностью устраняет этот вид отказа. Для поиска покупателейуниверсальные муфты для промышленных приводных валовЭто приводит к меньшему количеству остановок для технического обслуживания и снижению совокупной стоимости владения на протяжении всего срока службы муфты.

Если вашему приложению требуется соответствие требованиям кручения вместо жесткости, сравните его сSWC-BH стандартный тип гибкой сваркиили длинный промежутокSWC-CH длинный гибкий сварочный тип, которые добавляют гибкий элемент между двумя хомутами.

02Технические характеристики SWC-WH: диаметр отверстия, крутящий момент и диапазон смещения

В таблице ниже перечислены все стандартные размеры серии SWC-WH. Прежде чем запрашивать предложение, используйте его, чтобы подобрать диаметр вала, требуемый номинальный крутящий момент и доступную длину установки. Нестандартные отверстия, шпоночные пазы и длины доступны по запросу.

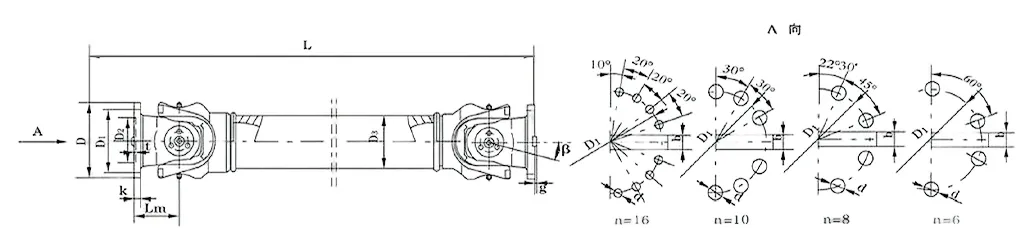

SWC-WH без универсальной муфты гибкого сварного типа — Полная таблица размеров
Модель Д (мм) Тн (кН·м) Tf (кН·м) β (°) Лмин Д1 (js11) Д2 (Н7) Д3 Лм н-д k t б (h9) g Инерция (кг·м²) Вес (кг)
Лмин +100 мм Лмин +100 мм
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Только угловой

SWC-WH компенсирует угловое смещение до 15–25°. Для осевого перемещения соедините его со скользящим шлицевым валом.

Выбор крутящего момента

Примените сервисный коэффициент 1,5–2,5 к номинальному крутящему моменту в зависимости от уровня удара и рабочего цикла.

Соответствие диаметров отверстий

Стандартные отверстия D1 js11/D2 H7, перечисленные выше. Доступны специальные ступенчатые или шлицевые отверстия.

Фланцевая альтернатива

Если на вашем валу используется фланцевое соединение, см.Тип фланца SWC-WFв той же серии.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Почему покупатели выбирают сварные вилочные муфты для тяжелого оборудования

Инженеры по закупкам выбирают SWC-WH по трем коммерческим причинам:меньшее время простоя, меньшее количество циклов замены и более низкая общая стоимость часа работы.

  • Отсутствие ослабления болтового соединения.Сварная траверса устраняет вид отказа, ослабляющий вибрацию, который сокращает срок службы соединений с болтовой траверсой в прокатных станах и дробилках.
  • Высокая плотность крутящего момента.Номинальный крутящий момент до 710 кН·м в компактном корпусе, подходит для большинства тяжелых условий эксплуатации приводного вала.
  • Прецизионные игольчатые подшипники.Низкое трение, высокая эффективность и длительный интервал смазки сокращают трудозатраты на техническое обслуживание.
  • Легированная сталь 35CrMo.Термически обработан для защиты от износа, усталости и ударов в горнодобывающей, металлургической и морской среде.
  • Широкий угловой допуск.Компенсация на 15–25° снижает затраты на выравнивание во время установки.
  • Исправная конструкция.Заменяемые изнашиваемые детали продлевают срок службы муфты за пределы одного цикла замены.

04Где используются муфты SWC-WH: области применения и отрасли

SWC-WH применяется там, где жесткая муфта с высоким крутящим моментом должна выдерживать постоянные удары и вибрацию. Типичные установки включают в себя:

Стальные прокатные станы Металлургические линии Мостовые краны Портовое подъемное оборудование Горные конвейеры Дробилки и буровые установки Морская силовая установка Палубное оборудование Цементно-бумажные приводы Испытательные стенды для тяжелых условий эксплуатации Возобновляемые источники энергии Химические технологические линии

Если ваш привод также требует осевого смещения или соответствия требованиям кручения, просмотрите полную версиюуниверсальный диапазон муфтили альтернативасерия зубчатых муфтпрежде чем указать.

05Специализированные муфты SWC-WH: OEM, частная марка и производство на основе чертежей

Райдафон – этоПроизводитель универсальных муфт OEM, а не торговая компания. Персонализация осуществляется на нашем собственном предприятии по стандарту ISO 9001 в Нинбо, Китай.

Отверстие и шпоночный паз

D1 js11, D2 H7 или индивидуальный допуск. Интерфейс с параллельной шпонкой, шлицем или термоусадочным диском.

Фланец

Окружность болта, диаметр направляющей втулки и количество болтов соответствуют чертежу ответного фланца.

Длина и баланс

Lmin и расширенные длины. Динамические балансировочные марки для высокоскоростных валов.

Покрытие и маркировка

Покраска, оксидирование, цинкование. Табличка и маркировка частной торговой марки.

Отправьте чертеж в формате PDF, DWG, DXF или STEP с указанием размеров вашего вала и рабочего цикла. Наши инженеры возвращают рекомендацию и предложение по размеру в течение 24 часов.

06Контроль качества, сертификаты и гарантия 12 месяцев.

Каждая муфта SWC-WH перед отправкой проходит документированный маршрут проверки. Это доказательства, на которые полагаются зарубежные покупатели при одобрении поставщика и входном контроле.

  • Производственный процесс сертифицирован по стандарту ISO 9001.
  • Записи о входной проверке стали и термообработке
  • Отчет о проверке размеров отверстия, шпоночного паза и Lmin
  • Проверка сварных швов на ягельном соединении
  • Проверка посадки и вращения подшипника перед упаковкой
  • 12-месячная ограниченная гарантия от производственных дефектов

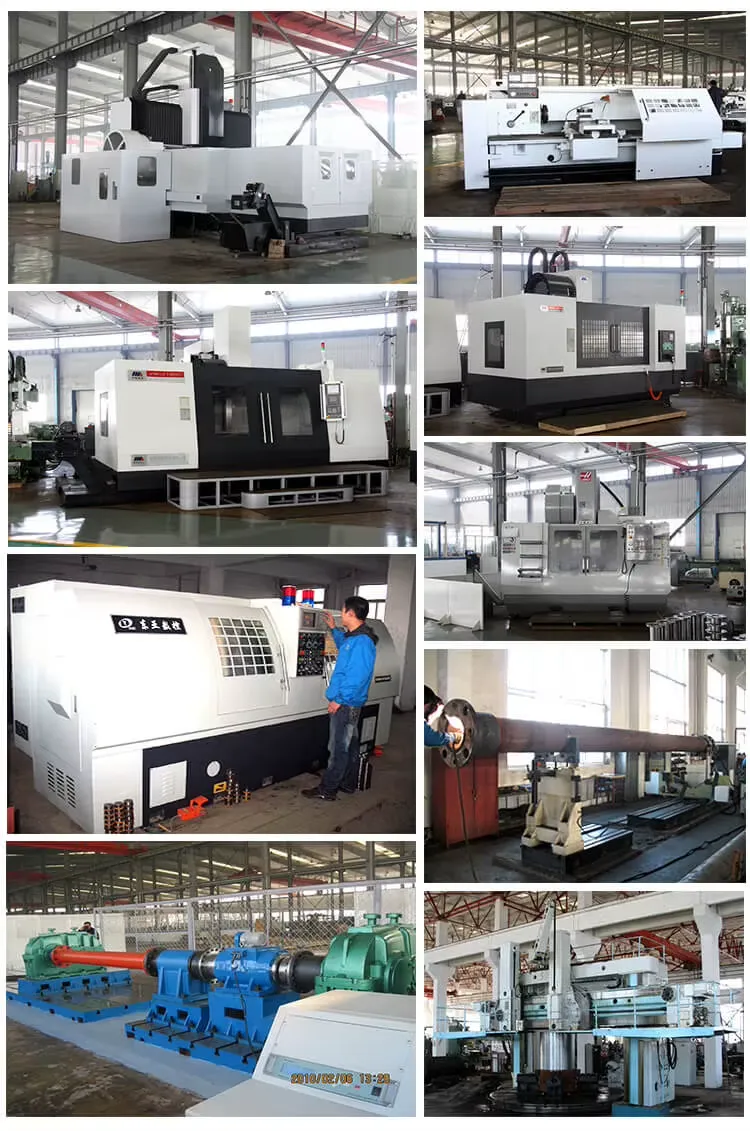

Raydafon universal coupling manufacturing workshop Ningbo China

07Как заказать: минимальный заказ, время выполнения, упаковка и доставка

минимальный заказ

1 шт для стандартных размеров. Оптовые цены от 50 штук.

Время выполнения

15–30 дней после подтверждения рисунка и внесения депозита.

Упаковка

Деревянный ящик, антикоррозийная пленка с ЛИК, влагопоглотитель, индивидуальный поддон для больших размеров.

Перевозки

Море, воздух или экспресс. Доступны условия EXW/FOB/CIF/DDP.

Документы

CI, PL, CO, форма A/E, сертификат материала, отчет о размерах.

Оплата

T/T, L/C по предъявлении и другие условия, которые могут быть предметом переговоров для повторных покупателей.

SWC-WH universal coupling inspection and assembly line

08Часто задаваемые вопросы для покупателей универсальной муфты SWC-WH

Что означает «без гибкой сварки» на муфте SWC-WH?

Это означает, что муфта не имеет упругого или гибкого элемента на пути крутящего момента, и ярмо соединяется сваркой, а не болтами. Это устраняет расшатывание болтовых соединений под действием вибрации и повышает жесткость конструкции. Это правильный выбор для приводов с высоким крутящим моментом и высокой ударной нагрузкой, где гибкий элемент не требуется.

Каков диапазон крутящего момента и диаметра отверстий серии SWC-WH?

Диаметр вращения 100–550 мм, номинальный крутящий момент 1,25–710 кН·м, усталостный момент 0,63–355 кН·м, стандартное отверстие D1 57–426 мм. Доступны специальные отверстия и ступенчатые валы.

Какой материал и подшипники используются?

Хомуты и фланцы изготовлены из термообработанной легированной стали 35CrMo. Поперечная шейка работает на прецизионных игольчатых подшипниках, что снижает трение и увеличивает срок службы при непрерывной промышленной работе.

Каков максимальный угол смещения?

В зависимости от размера угловое смещение составляет от 15° до 25°. SWC-WH не компенсирует осевое смещение — при наличии осевого перемещения соедините его со скользящим шлицем или телескопическим валом.

Предлагаете ли вы OEM или изготовленные на заказ муфты SWC-WH?

Да. Мы настраиваем отверстие, шпоночный паз, рисунок фланца, длину, степень балансировки, обработку поверхности и паспортную табличку. Отправьте чертеж в формате PDF, DWG, DXF или STEP, и мы сделаем предложение в течение 24 часов.

Каков минимальный заказ, время выполнения и гарантия?

минимальный заказ 1 шт. для стандартных размеров. Срок изготовления 15–30 дней в зависимости от размера и индивидуальности. 12-месячная ограниченная гарантия от производственных дефектов.

Как выбрать правильный размер SWC-WH для моего приводного вала?

Укажите номинальный крутящий момент, пиковый крутящий момент, скорость, диаметры валов, угол смещения и рабочий цикл. Наши инженеры порекомендуют размер с правильным сервис-фактором. Вы также можете просмотреть полную версиюруководство по выбору универсальной муфтыпрежде чем связаться с нами.

Могу ли я получить образец перед размещением оптового заказа?

Да. Заказы образцов принимаются для стандартных размеров. Стоимость образца и стоимость доставки указаны отдельно и могут быть зачтены в счет первого оптового заказа.

Запросить цену на универсальную муфту SWC-WH

Отправьте чертеж вала, крутящий момент и скорость. Наши инженеры ответят в течение 24 часов и предоставят рекомендации по размеру и заводскую цену.
