Каковы различия между шестерней и спиральной передачей?

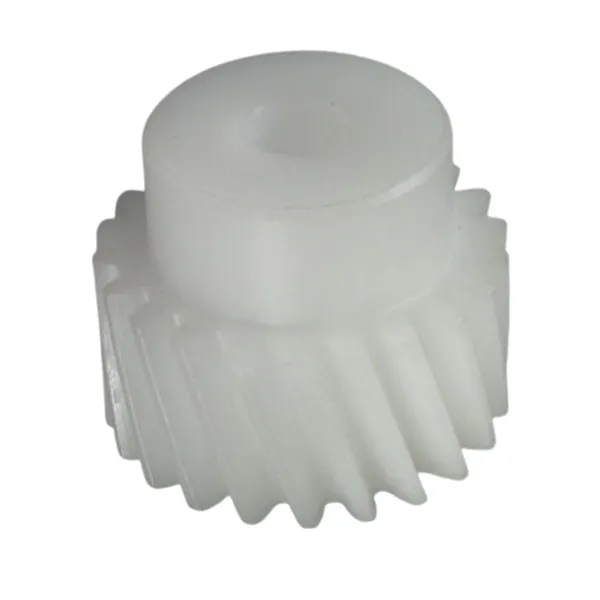

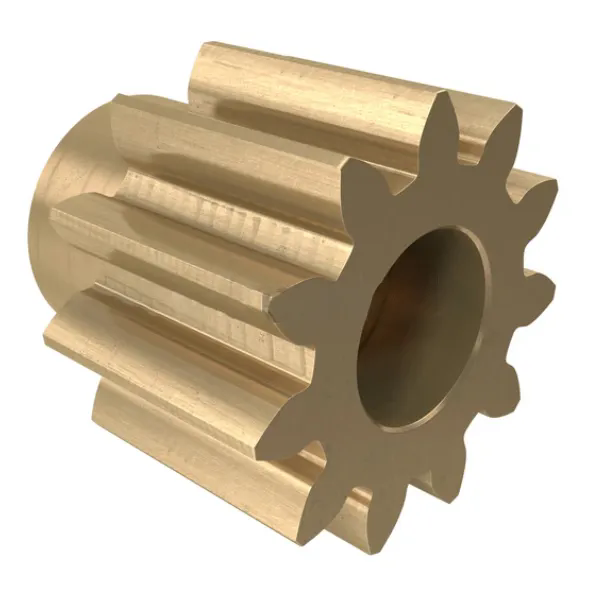

ШестернииСпиральные шестерниявляются общими типами передач в механических трансмиссиях. Шервины имеют прямые зубные профили, с зубными флангами, параллельными оси передачи. Во время сетки зубные фланги двух передач устанавливают прямой контакт. Спиральные шестерни имеют профиль зуба спирали в форме звезды, с зубными флангами, образующими определенный угол наклона с осью передачи. Во время сетки зубные фланги двух передач устанавливают постепенный контакт. Это структурное различие напрямую приводит к различным характеристикам передачи.Рэйдафонпредлагает как шестерни, так и спиральные шестерни в разных размерах. Добро пожаловать, чтобы купить их.

Характеристики снятия

Когда шестерни объединяются, вся их ширина зуба связывается с другой передачей одновременно. Эта схема контакта может привести к значительному шоку и шуму в передаче. Напротив, контактная линия спиральных зубчатых колес склоняется, что значительно увеличивает перекрытие передачи. Во время передачи линия контакта сетки спиральных шестерни постепенно увеличивается, а затем уменьшается. Этот дизайн уменьшает удар и обеспечивает более плавную передачу.

Эффективность передачи

Шестернииметь линейный контакт со следующей передачей во время передачи, что приводит к низким потери трения и высокой эффективности передачи, теоретически достигая 98-99%.Спиральные шестерни, из -за осевого скользящего трения, имеют более низкую эффективность, как правило, между 95% и 97%.

Грузоподъемность

Как упоминалось ранее, контактная линия сетки спиральных передач склонен, что приводит к более длительной длине. Это также уменьшает давление единицы, что приводит к более высокому ограничению давления с нагрузкой, чем шестерни. Спиральные шестерни обеспечивают больший контакт во время передачи, что позволяет им передавать больший крутящий момент в том же модуле. Их грузоподъемность примерно на 15-25% выше, чем у шестерни.

Обработка

Шпоры, как правило, можно производить массово с использованием стандартных фрезерных машин или сантимеров, что приводит к относительно простой обработке и низким затратам на производство. Тем не менее, спиральные шестерни требуют специального оборудования для регулировки угла спирали, устанавливая более высокие требования к точности на машинных инструментах для обработки передач. Поддержание постоянного контроля угла спирали является особенно сложным, что приводит к затратам на производство, которые на 20-40% выше, чем у шестерни.

Сценарии приложения

В зависимости от их характеристик передачи,шестерничасто используются в приложениях с низкоскоростной, легкой нагрузкой, такие как часовые механизмы, трансмиссии принтера и коробки передач сельскохозяйственного механизма.Спиральные шестерни, с другой стороны, подходят для применений, требующих более высокой стабильности или передачи более высоких нагрузок, таких как автомобильные передачи, промышленные редукторы и морские двигатели.

Шестерни против спиральных шестерни
