Гидравлический цилиндр верхней части стрелы подъемной машины
  • Гидравлический цилиндр верхней части стрелы подъемной машиныГидравлический цилиндр верхней части стрелы подъемной машины
  • Гидравлический цилиндр верхней части стрелы подъемной машиныГидравлический цилиндр верхней части стрелы подъемной машины

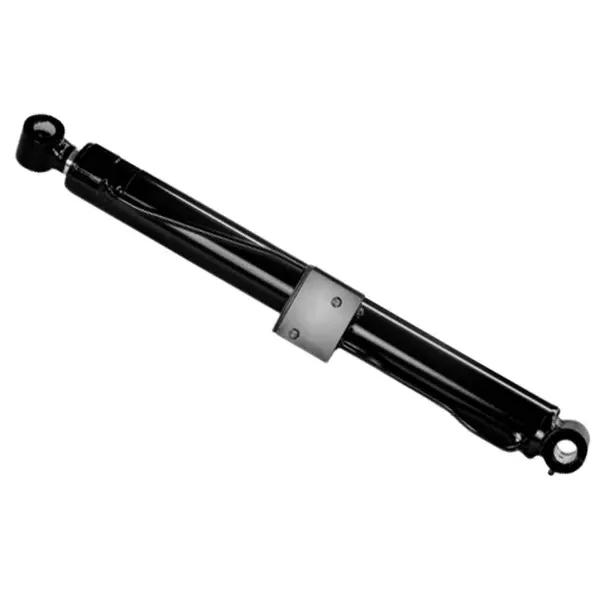

Гидравлический цилиндр верхней части стрелы подъемной машины

Компания Raydafon является китайским производителем и поставщиком гидравлических цилиндров верхнего рычага подъемной техники. Этот цилиндр верхнего рычага поднимает и позиционирует платформу стрелы на подъемных машинах, используемых в ремонтных работах, муниципальном строительстве и установке рекламных щитов. В стандартной модели GTHZ210C-620500-000 используется отверстие диаметром 110 мм, шток 75 мм, ход 815 мм, расстояние установки 1433 мм, рабочее давление 23 МПа, 2 порта 9 и вес 100 кг. Запатентованная конструкция с двумя поршнями обеспечивает тягу до 2000 кН, а погрешность позиционирования контролируется в пределах ±3 см. Корпус цилиндра изготовлен из специальной легированной стали, прокованной и подвергнутой термообработке шесть раз, твердость которой на 40% выше, чем у обычной стали. Четырехместная композитная система уплотнений используется для защиты от дождя, пыли и соленых туманов, ее непрерывная эксплуатация в течение 3 лет проверена в прибрежных условиях. Модульная конструкция уменьшает объем на 25 % и вес на 18 % по сравнению с аналогичными продуктами, а интерфейс быстрой установки сокращает время установки вдвое. Поддерживаются нестандартные диаметр отверстия, ход, расстояние установки, положение порта и собственная торговая марка. Целевые цены обычно конкурентоспособны по сравнению с импортными альтернативами, в зависимости от модели и количества. Отправьте номер чертежа, необходимое количество и порт назначения для быстрого расчета цены.
Китайский производитель цилиндров для подъемно-транспортных машин OEM

Гидравлический цилиндр верхней части стрелы подъемной машины для подъемных платформ и силовых ремонтных машин

Компания Raydafon является китайским производителем и поставщиком гидравлических цилиндров верхнего рычага подъемной техники в Китае. Этот цилиндр верхнего рычага приводит в движение платформу стрелы на подъемных машинах, используемых в ремонтных работах, муниципальном строительстве, установке рекламных щитов и высотном обслуживании. Стандартная модель GTHZ210C-620500-000 обеспечивает тягу до 2000 кН благодаря запатентованной конструкции с двумя поршнями, рабочему давлению 23 МПа, диаметру отверстия 110 мм, штоку 75 мм и ходу поршня 815 мм. Корпус из специальной легированной стали выкован и подвергнут шестикратной термообработке для достижения твердости на 40 % выше, чем у обычной стали, а четырехкратная композитная система уплотнений выдерживает дождь, пыль, ветер и прибрежные солевые брызги. Модульная конструкция уменьшает объем на 25 % и вес на 18 % по сравнению с аналогичными продуктами. Поддерживаются нестандартные диаметр отверстия, ход, расстояние установки, положение порта и собственная торговая марка. Отправьте номер чертежа, необходимое количество и порт назначения, чтобы запросить предложение.

2000 кНМаксимальная тяга
23 МПаРабочее давление
Φ110×Φ75Диаметр × стержень
815 ммГладить

Почему авиационные рабочие машины выбирают этот гидравлический цилиндр верхнего рычага

Воздушные транспортные средства доставляют рабочих на высокие должности для ремонта электрооборудования, замены уличного освещения, установки рекламных щитов и обслуживания зданий. Цилиндр верхнего рычага — это основной гидравлический компонент, который поднимает и удерживает платформу. Если он теряет тягу, смещается под нагрузкой или течет масло, вся машина становится ненадежной при работе на высоте.

Компания Raydafon производит гидравлический цилиндр верхнего рычага подъемной машины со стрелой для таких условий. Запатентованная конструкция с двумя поршнями обеспечивает тягу до 2000 кН и позволяет плавно поднимать рабочую платформу на высоту 50 м, при этом погрешность позиционирования контролируется в пределах ±3 см. В корпусе цилиндра используется специальная легированная сталь, прокованная и подвергнутая термообработке шесть раз, достигая твердости на 40% выше, чем у обычной стали. Четырехместная композитная уплотнительная конструкция выдерживает проливной дождь, пыль, сильный ветер и прибрежные солевые брызги и была проверена при непрерывном использовании в прибрежных районах в течение 3 лет без утечек.

Для покупателей, сравнивающих поставщиков, Raydafon предлагает прямые цены с завода, OEM-производство и стабильное качество партий. Если вы также приобретаете цилиндры нижнего рычага или соответствующие гидравлические компоненты подъемной машины, ознакомьтесь с полным текстомГидравлические цилиндры для подъемных машинкатегория иГидравлический цилиндр нижнего рычага стрелы подъемной машиныстраница.

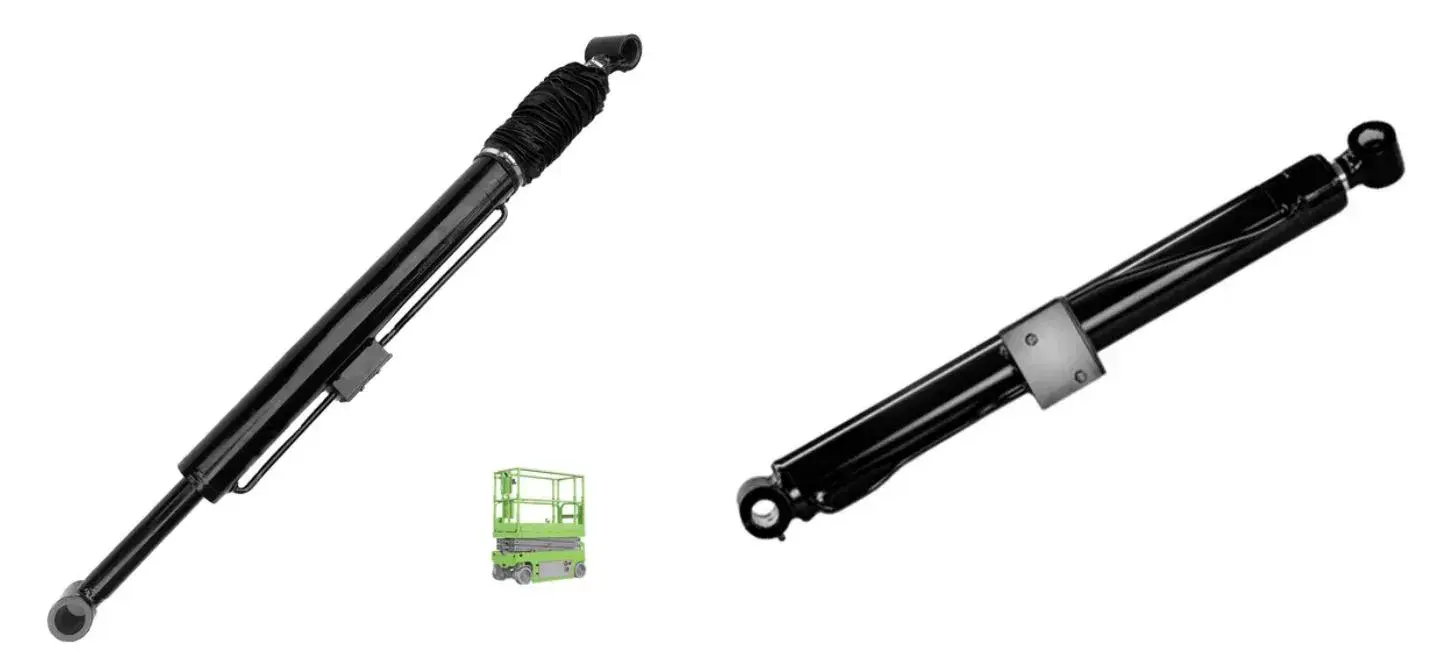

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Гидравлический цилиндр верхнего рычага подъемных машин и подъемных платформ

Стандартная модель и технические размеры

Приведенный ниже стандартный цилиндр верхнего рычага подходит для обычных подъемных машин и подъемных платформ. Если в вашем оборудовании используется другая схема монтажа, отправьте номер чертежа OEM или физический образец для обратного проектирования и изготовления на заказ.

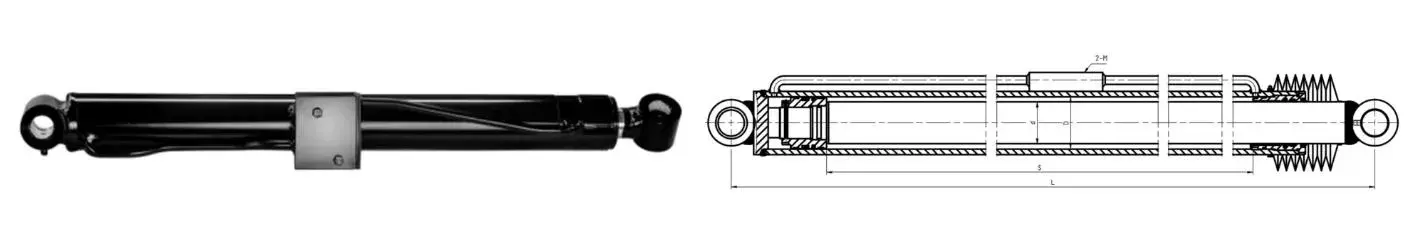

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Ссылка на размеры стандартного цилиндра верхнего рычага модели GTHZ210C-620500-000
Название цилиндра Номер чертежа Диаметр отверстия D Диаметр стержня d Ход S Расстояние установки L Рабочее давление Интерфейс М Масса
Цилиндр верхнего рычага GTHZ210C-620500-000 Φ110 мм Φ75 мм 815 мм 1433 мм 23 МПа 2-Φ9 100 кг

Вам нужен другой диаметр отверстия, ход поршня, установочное расстояние или положение порта? Компания Raydafon может изготовить гидроцилиндр верхнего рычага по вашему чертежу. Информацию о цилиндрах для передвижного оборудования см.Гидравлические цилиндры мобильных крановкатегория.

Основные характеристики производительности

01

Супермощность для высотного подъема

Запатентованная конструкция с двумя поршнями обеспечивает тягу до 2000 кН. Поднимает платформу на 50 м с погрешностью позиционирования, контролируемой в пределах ±3 см, обеспечивая точную высотную проводку и техническое обслуживание.

02

Закален для суровых условий

Корпус из специальной легированной стали, шесть раз кованый и термообработанный, твердость на 40% выше, чем у обычной стали. Четырехкратное композитное уплотнение выдерживает сильный дождь, пыль, сильный ветер и прибрежные солевые брызги.

03

Проверенная на практике надежность

Непрерывная 3-летняя эксплуатация в условиях прибрежных солевых туманов без утечек. Во время сезона тайфунов муниципальная компания использовала этот цилиндр на протяжении всей работы и поддерживала стабильную работу.

04

Легкий и гибкий

Объем уменьшился на 25 %, а вес — на 18 % по сравнению с сопоставимыми продуктами. Подходит для различных типов подъемных машин и снижает нагрузку на конструкцию стрелы.

05

Интерфейс быстрой установки

Интерфейс быстрой установки сокращает время установки вдвое. Обычные специалисты могут выполнить замену примерно за полчаса, следуя инструкциям.

06

OEM-настройка

Индивидуальное отверстие, шток, ход, расстояние установки, положение масляного порта, упаковка под собственной торговой маркой и производство оптовых заказов для различных типов подъемных машин.

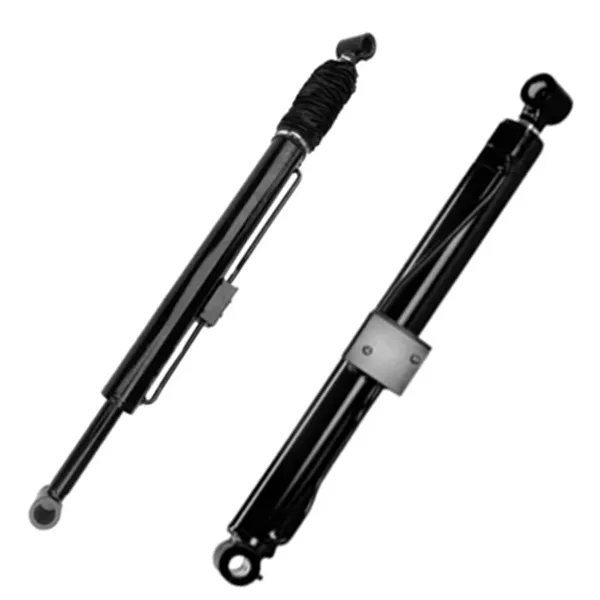

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Уплотнение цилиндра верхнего рычага и модульная конструкция

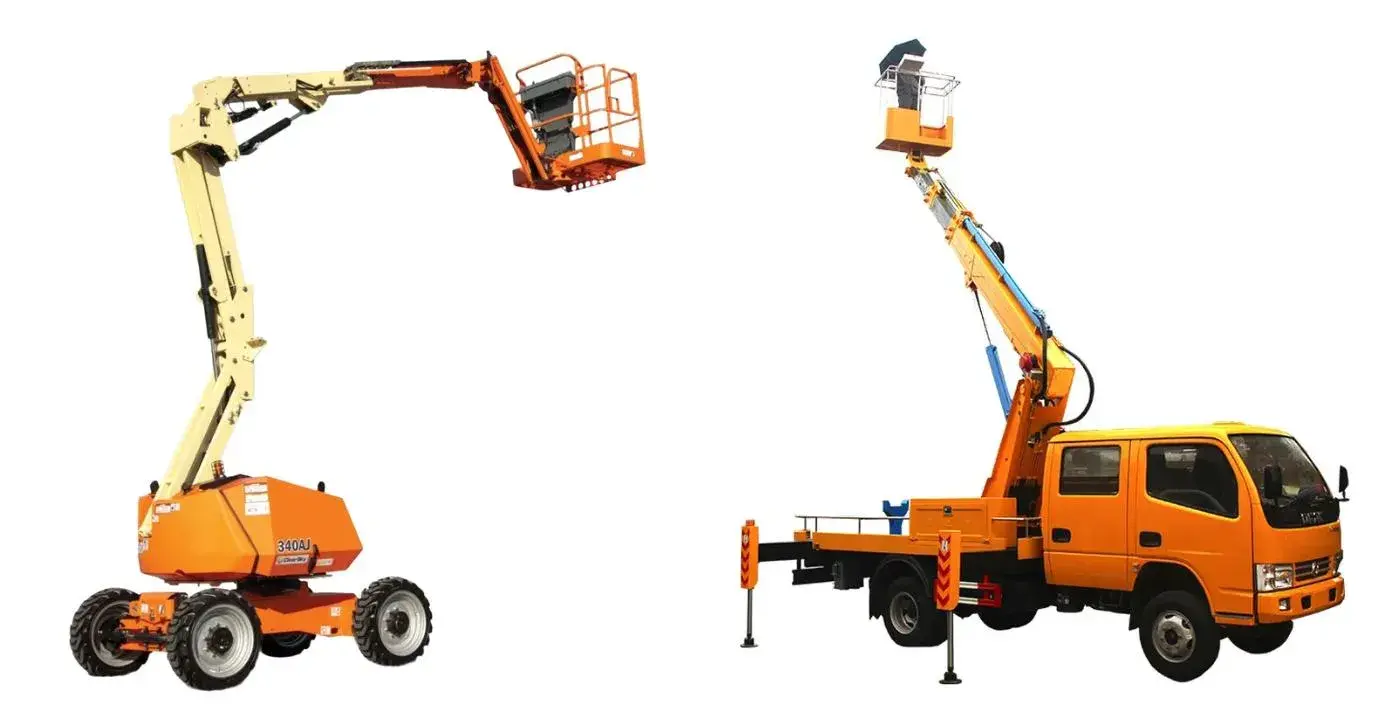

Применение в энергетическом ремонте, муниципальном строительстве и высотных работах.

Система питания Обслуживание высоковольтных опор и подстанций

Цилиндр развивает тягу 1800 кН и позволяет поднять рабочую платформу на высоту 30 м с погрешностью позиционирования в пределах ±2 см. Даже в условиях шторма 5-го уровня встроенная система стабилизации регулирует тягу в режиме реального времени, чтобы платформа оставалась устойчивой для подключения линий и замены оборудования.

Муниципальный Монтаж уличного освещения и рекламных щитов

Модульная конструкция подходит для различных типов рабочих транспортных средств, а положение масляного порта можно гибко регулировать. В проекте реконструкции дороги одна рабочая машина заменила 20 уличных фонарей за один день, что привело к увеличению эффективности на 40% по сравнению с предыдущими методами.

Здание Обслуживание фасадов и высотных зданий

Стабильная тяга и точное позиционирование позволяют мыть окна, ремонтировать фасады и устанавливать вывески на высоте. Четырехкратное уплотнение защищает от дождя, пыли и ветра при работе на открытом воздухе.

OEM и вторичный рынок Рынок OEM и ремонта подъемной техники

Производители подъемных платформ, ремонтные мастерские и поставщики послепродажного обслуживания могут заказать стандартные модели или специальные цилиндры верхнего рычага в упаковке под собственной торговой маркой. Если вы также работаете с гидравлическими системами вилочных погрузчиков, см.Гидравлический цилиндр вилочного погрузчикадиапазон.

Доказательства качества, тестирование и поддержка экспорта

Записи о материалах и термообработке

Корпус из специальной легированной стали, шестикратная ковка и термообработка, твердость на 40% выше, чем у обычной стали. Учет материалов может быть предоставлен при оптовых поставках.

Испытания на давление и тягу

Перед упаковкой каждый цилиндр проверяется на герметичность, плавность хода и правильность установки портов. Упорные характеристики проверяются по номинальному давлению.

Проверка размеров

Диаметр отверстия, шток, ход, расстояние установки и размеры портов записываются по заказанному чертежу или образцу заказчика.

Экспортная упаковка

Цилиндры заполнены антикоррозийным маслом и имеют защитные торцевые крышки. Оптовые заказы могут быть упакованы на поддоны и обвязаны ремнями для морской перевозки, авиаперевозки или экспресс-доставки.

Процесс индивидуального заказа OEM

Шаг 01 Отправить детали заявки

Укажите тип оборудования, номер чертежа, диаметр отверстия, шток, ход, расстояние установки, размер порта, количество и порт назначения.

Шаг 02 Обзор модели

Raydafon проверяет, подходит ли модель GTHZ210C-620500-000 или специальный цилиндр верхнего рычага к вашему оборудованию.

Шаг 03 Утверждение образца и чертежа

Для OEM-проектов компания Raydafon проводит реверс-инжиниринг образца и подтверждает размеры перед массовым производством.

Шаг 04 Производство и предложение

После утверждения чертежа компания Raydafon предоставляет коммерческое предложение на условиях FOB Нинбо, график производства и информацию об упаковке.

Часто задаваемые вопросы

Что такое гидравлический цилиндр верхнего рычага подъемной машины?

Гидравлический цилиндр верхнего рычага подъемника стрелы представляет собой гидравлический привод, который приводит в движение верхнюю стрелу подъемника или подъемной платформы. Он поднимает и позиционирует рабочую платформу, чтобы рабочие могли безопасно выполнять энергетический ремонт, муниципальное строительство, установку рекламных щитов и другие работы на высоте. Это один из основных гидравлических компонентов системы подъема стрелы.

Какую стандартную модель производит Raydafon?

Raydafon производит стандартную модель GTHZ210C-620500-000 с диаметром отверстия 110 мм, штоком 75 мм, ходом 815 мм, монтажным расстоянием 1433 мм, рабочим давлением 23 МПа, портами 2-9 и массой 100 кг. Нестандартное отверстие, шток, ход, расстояние установки и положение порта доступны по чертежам OEM или физическим образцам.

Какую тягу может создать этот цилиндр верхнего рычага?

Запатентованная конструкция с двумя поршнями обеспечивает максимальную тягу до 2000 кН и позволяет плавно поднимать рабочую платформу на высоту 50 м. При обслуживании энергосистемы цилиндр создает сильную тягу в 1800 кН, позволяющую поднять платформу на высоту 30 м с контролем погрешности позиционирования в пределах ± 2 см и сохранять устойчивость в условиях шторма 5 уровня.

Какие материалы и система уплотнений используются?

Корпус цилиндра изготовлен из специальной легированной стали, прокованной и подвергнутой термообработке шесть раз, твердость которой на 40% выше, чем у обычной стали. Четырехместная композитная уплотнительная конструкция выдерживает проливной дождь, пыль, сильный ветер и прибрежные солевые брызги. Баллон непрерывно использовался в течение 3 лет в условиях прибрежных соляных туманов без утечек.

Может ли Raydafon производить оригинальные цилиндры для плечевых рычагов OEM?

Да. Raydafon поддерживает OEM-производство по чертежам клиентов или физическим образцам. Для различных типов подъемных машин доступны индивидуальные диаметры диаметра, штока, хода, расстояние установки, положение масляного порта, упаковка под собственной торговой маркой и производство оптовых заказов.

Какая информация необходима для предложения?

Отправьте номер чертежа или сведения о существующем образце, диаметр отверстия, диаметр штока, ход, расстояние установки, рабочее давление, размер порта, количество заказа и порт назначения. Raydafon ответит ценой на условиях FOB Нинбо и сроками выполнения заказа.

Как мне запросить образец или оптовый заказ?

Используйте форму запроса на этой странице или свяжитесь с Raydafon по телефону, электронной почте или WhatsApp. Укажите необходимую модель, номер чертежа, количество и применение. Отдел продаж подтвердит наличие образцов, график массового производства и детали упаковки.

Готовы приобрести гидравлические цилиндры верхнего рычага подъемной машины?

Отправьте номер чертежа, требования к диаметру/штоку/ходу, рабочее давление, размер порта, количество заказа и порт назначения. Компания Raydafon подтвердит стандартную модель или разработает индивидуальный гидравлический цилиндр верхнего рычага, а затем предоставит коммерческое предложение на условиях FOB Нинбо со сроками выполнения заказа и деталями упаковки.
