Нейлоновые цилиндрические шестерни

Raydafon производит специальные нейлоновые цилиндрические шестерни из PA66, POM, UHMWPE, ABS, PTFE, PPS и PEEK на собственном заводе в Нинбо, Китай. Модули имеют размеры от M1 до M12 и выше, классы точности от DIN6 до DIN9, производятся в соответствии с ISO, DIN, ANSI, JIS, BS или по вашему собственному чертежу. Армированный волокном PA66 обеспечивает примерно на 60 % более длительный срок службы по сравнению со стандартным нейлоном, а шестерни являются самосмазывающимися — нет точки смазки, более тихий ход и небольшой вес металла. Прототипы можно обработать до того, как будет использована оснастка, а затем перейти к формованию для увеличения объема. Время выполнения образца составляет 20 рабочих дней, оптовая партия 25 дней, оплата банковским переводом или аккредитивом, цена образца от 2 до 100 долларов США в зависимости от размера и материала. Типичные области применения включают автоматические управляющие машины, обработку полупроводников, медицинское оборудование, солнечные трекеры, станки и системы парковки. Отправьте свой чертеж или образец для получения предложения в течение 24 часов.

Нейлоновые цилиндрические шестерни — отлитые и обработанные по индивидуальному заказу, от M1 до M12

Raydafon производит нейлоновые цилиндрические шестерни из PA, POM, UHMWPE, ABS, PTFE, PPS и PEEK для приводов, которым требуется тихая работа и отсутствие смазки. Модули от M1 до M12 (и выше), точность согласно DIN6–DIN9, стандарты ISO, DIN, ANSI, JIS и BS, изготовленные по чертежам или реконструированные на основе вашего образца.

Диапазон модулей
М1 – М12+
Материалы
ПА/ПОМ/ПИК…
Класс точности
DIN6 – DIN9
Время выполнения образца
20 рабочих дней
Время выполнения оптовой партии
25 дней
Условия оплаты
Т/Т, Л/К

Изготовленные на заказ нейлоновые цилиндрические шестерни — Производитель и поставщик в Китае

Raydafon производит нейлоновые цилиндрические шестерни на заказ в собственной мастерской в ​​Нинбо, Китай, для OEM-производителей, которым требуется определенное количество зубьев, отверстие, ступица или материал, а не деталь из каталога. Отправьте чертеж с размерами или образец шестерни, и мы либо вырежем, либо отформуем ее в соответствии с ней из того сорта полимера, который соответствует вашей нагрузке, скорости и окружающей среде. Поскольку мы занимаемся как формованием, так и механической обработкой, один и тот же проект может начаться с обработанного прототипа и перейти к отлитой производственной детали, как только геометрия будет исправлена, что исключает риск, связанный с оснасткой, из ваших первых образцов.

Типичными покупателями являются производители автоматических сборочных и управляющих машин, оборудования для обработки полупроводников, медицинского оборудования, станков, парковочных систем и транспортного оборудования, где самосмазывающийся механизм исключает точку смазки из графика технического обслуживания. Если вам нужно семейство пластиковых шестерен, а не только прямозубые шестерни, см.пластиковая шестернядиапазон; если пошлина выходит за полимер, металлпрямозубая шестернялиния той же фабрики покрывает его.

Технические характеристики и доступные опции

М1 – М12+Модельный ряд (М4, М5, М8 и больше по запросу)
DIN6 – DIN9Прецизионные классы
+60%Срок службы армированного волокном PA66 по сравнению со стандартным нейлоном

Полная спецификация. Прокрутите таблицу вбок на мобильном устройстве, чтобы прочитать каждую строку.

Элемент Спецификация
Номер модели М1, М1,5, М2, М2,5, М3, М4, М5, М8, М12 и т. д.
Материал PA (нейлон), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Доступны армированные волокном PA66 и другие стеклонаполненные марки.
Стандартный ISO, DIN, ANSI, JIS, BS и нестандартные/по чертежу
Класс точности DIN6, DIN7, DIN8, DIN9
Производственный процесс Литье под давлением для увеличения объема; Изготовление на станках с ЧПУ из полимерной заготовки для прототипов, небольших партий и размеров, где использование оснастки не оправдано.
Толерантность Подтверждается для каждой функции и процесса на этапе предложения; Достижимый допуск зависит от модуля, толщины стенки, материала и от того, отлита или обработана деталь.
Чистота поверхности В отлитом виде, обработанном в барабане, отполированном паром или подвергнутом пескоструйной очистке; обработанные детали могут быть доработаны до чертежа
Дополнительные операции Отверстие, шпоночный паз, ступица, отверстие под установочный винт, металлическая вставка, протяжка ступицы, сборка с валом
Упаковка Пластиковый пакет + коробка или деревянный ящик для больших объемов и тяжелых деталей.
Условия оплаты Т/Т, Л/К
Срок изготовления 20 рабочих дней для образцов, 25 дней для оптовых заказов
Образцы Цена образца составляет 2–100 долларов США в зависимости от размера и материала; образец экспресс-доставки, оплаченной клиентом
Приложение Автоматические управляющие машины, полупроводниковая промышленность, общепромышленное оборудование, медицинское оборудование, оборудование для солнечной энергетики, станки, парковочные системы, оборудование для высокоскоростного железнодорожного и авиационного транспорта и подобное.

Пожалуйста, обрати внимание:закалка, фрезерование, шлифовка, анодирование и цинкование относятся к процессам металлической передачи и не применяются к полимерным передачам. Если на чертеже указаны такие способы обработки, мы отметим это и предложим полимерный эквивалент — стеклонаполненную марку, формованную отделку или обработанную пластиковую деталь — прежде чем предлагать цену.

Выбор правильного полимера для вашего снаряжения

САМЫЙ РАСПРОСТРАНЕННЫЙ

ПА/Нейлон 66

Прочный, ударостойкий и естественно самосмазывающийся. Армированный волокном PA66 обеспечивает примерно на 60% больший срок службы по сравнению со стандартным нейлоном, что делает его стандартным для приводов сборочных линий и бытовой техники. Он впитывает влагу, поэтому допускает небольшое перемещение во влажной среде.

ПОМ

Более жесткий и стабильный по размерам, чем нейлон, в условиях влажности, с низким коэффициентом трения и отличной обрабатываемостью. Лучший выбор там, где межосевое расстояние и люфт должны оставаться предсказуемыми, а шестерня изготавливается на станке, а не отливается.

ПЭК / ППС

Высокотемпературные, высокопрочные конструкционные полимеры для работы при повышенных температурах или химически агрессивных средах — полупроводниковые инструменты, циклы стерилизации и приводы, работающие с растворителями или горячей водой. Более высокая стоимость материала, поэтому уточняйте только там, где этого требует обязанность.

СВМПЭ/ПТФЭ/АБС

СВМПЭ и ПТФЭ для очень низкого трения и скользящего контакта; ABS, где стоимость и внешний вид имеют большее значение, чем грузоподъемность. Мы порекомендуем класс после проверки вашей нагрузки, скорости и окружающей среды.

Детали продукта

Фотографии нашего производства нейлоновых прямозубых шестерен — готовые шестерни, форма зубьев и детали отверстия.

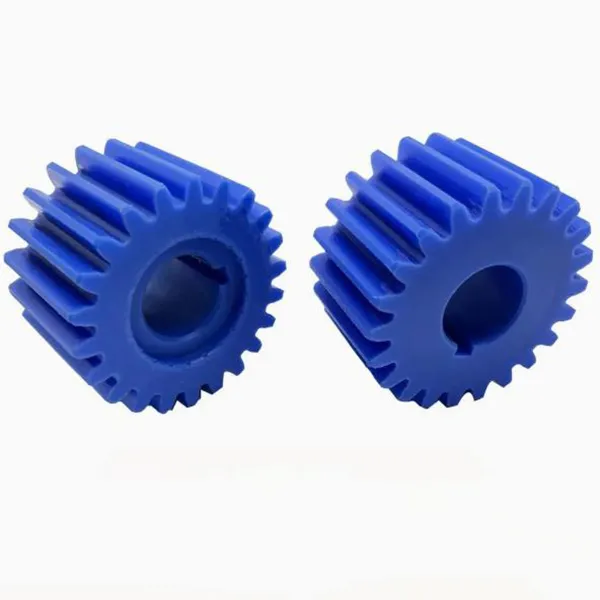

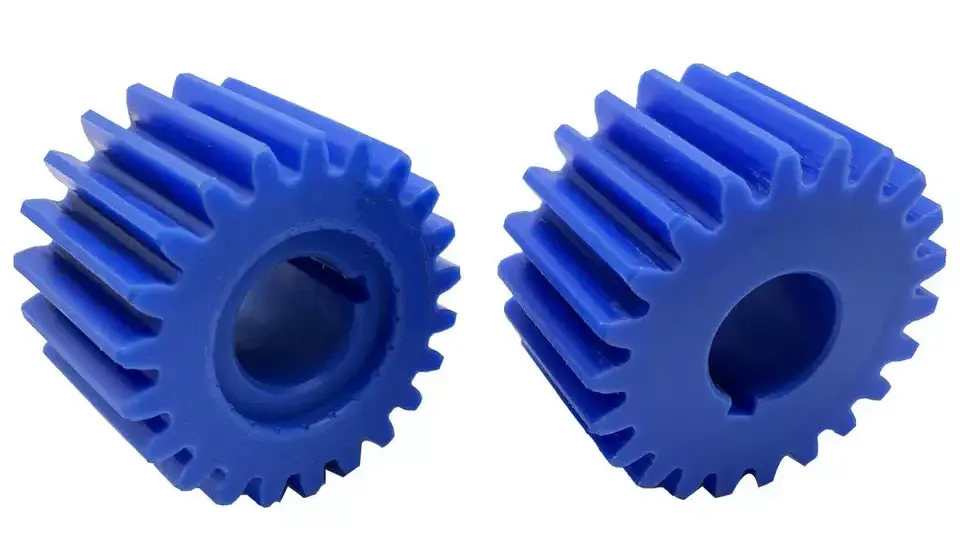

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Нейлоновые прямозубые шестерни — форма зуба, ступица и деталь отверстия.

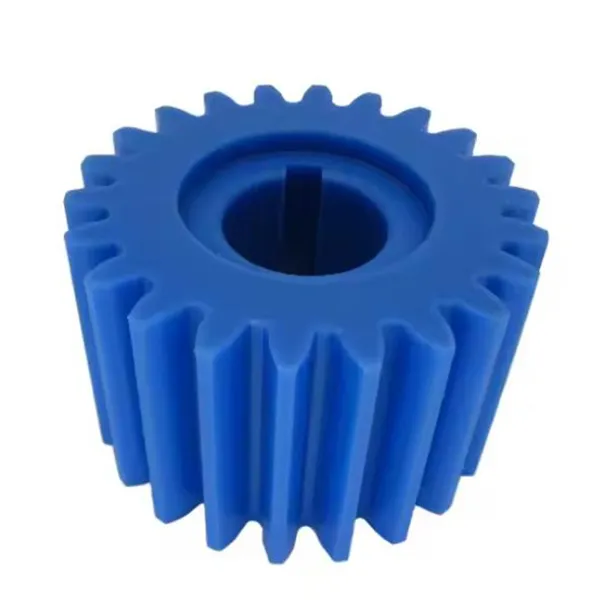

Custom nylon spur gear with precision bore produced to customer drawing
Изготовленная на заказ нейлоновая цилиндрическая шестерня обработана и доведена до чертежа.
Nylon spur gear set assembled and inspected before packing
Комплекты передач проверены и собраны перед упаковкой.

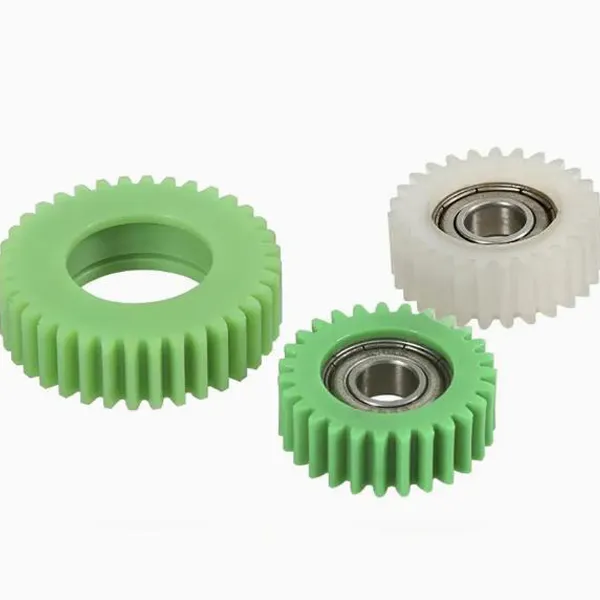

Nylon spur gears in different modules and materials ready for shipment
Для одного и того же заказчика производятся разные модули и марки полимеров.
Nylon spur gear dimensional inspection before dispatch
Проверка размеров перед отправкой.

Ключевые преимущества

  • Самосмазывающийся, без точки смазки.Без смазывающей пленки, которую необходимо поддерживать, редуктор исключает из вашей конструкции масляную камеру, уплотнения и повторяющиеся задачи обслуживания. Принтеры, диспенсеры и офисное оборудование работают в течение нескольких месяцев ежедневного использования без сопротивления и шума, которые возникают при работе с сухой металлической зубчатой ​​парой.
  • Тихий материал и геометрияПолимер гасит вибрацию, а не звонит, как сталь, а армированные волокном сорта достаточно хорошо сохраняют форму зубьев, обеспечивая бесшумность сетки во всей партии. В мастерских и офисном оборудовании наблюдается явное снижение шума после перехода с металлических шестерен.
  • Носите жизнь за пределами обычного пластикаАрмированный волокном PA66 обеспечивает примерно на 60 % более длительный срок службы по сравнению со стандартным нейлоном, поэтому шестерня, которую ранее требовала замена, может выдерживать расширенные высокочастотные нагрузки на сборочной линии с незначительной потерей поверхности зубьев.
  • Коррозия и химическая стойкостьНейлон не ржавеет, выдерживает влажную, слабокислую и слабощелочную среду, а также многие чистящие средства. Это делает его подходящим для мест мытья и уличного оборудования, где металлическая шестерня с покрытием со временем может выйти из строя.
  • Часть веса металлаМалая масса снижает инерцию приводных частей, что важно для ручных устройств, дронов, легких приводов и любых механизмов, где каждый грамм влияет на срок службы батареи или управляемость.
  • Прототип для производства под одной крышейОбработанные прототипы позволяют проверить геометрию перед тем, как приступать к обработке, а затем в той же мастерской деталь подвергается формованию для увеличения объема. У вас есть один поставщик, один стандарт допуска и один стандарт контроля.
  • Гибкие материалы и стандартыСемь семейств полимеров и пять стандартов зубчатых передач (ISO, DIN, ANSI, JIS, BS) означают, что один и тот же чертеж может быть изготовлен в той марке, которая действительно нужна вашему приложению, а не в той марке, которая есть на складе у поставщика.
  • Прямые цены с завода в зависимости от объемаФормование, механическая обработка, проверка и упаковка выполняются собственными силами, поэтому между вами и производством нет торговой наценки, а себестоимость единицы продукции предсказуемо падает по мере увеличения количества.

Нейлон против металлических цилиндрических шестерен: когда пластик — правильный выбор

Нейлоновая прямозубая шестерня не является более слабой заменой стальной — это другое конструктивное решение. Пластик выигрывает там, где нагрузка умеренная, скорость достаточно высока и шум имеет значение, а смазка дорогая или ее невозможно обслуживать. Он теряет силу при высоком крутящем моменте, температуре, превышающей предел прочности полимера, или при работе, связанной с постоянными ударами, которые могут деформировать зубья.

Выбирайте нейлонТихая работа, отсутствие смазки, малый вес, устойчивость к коррозии, умеренная нагрузка
Выбрать металлВысокий крутящий момент, повышенная температура, сильные удары, жесткие допуски для большого модуля.
Выберите обаПластиковая шестерня, зацепляющаяся со стальной шестерней — обычное бесшумное и малоизнашивающееся соединение.

На практике наиболее долговечной конструкцией часто является нейлоновая шестерня, работающая на стальной или латунной шестерне: полимер изнашивается быстрее, чем металл, сетка остается тихой, а металлическая часть испытывает более высокие нагрузки. Сообщите нам материал сопряженной шестерни, и мы сообщим о люфте и припуске на межосевое расстояние, поскольку пластик и металл расширяются с разной скоростью.

Приложения

  • Автоматические управляющие машиныСборка и индексация приводов
  • Полупроводниковая промышленностьМеханизмы перемещения и позиционирования
  • Общепромышленное оборудованиеКонвейеры и ступени легкого восстановления
  • Медицинское оборудованиеЧистые приводы без смазки.
  • Солнечное энергетическое оборудованиеТрекер и привод привода
  • СтанкиМеханизмы подачи и регулировки
  • Парковочные системыПриводы для шлагбаумов и ворот
  • Высокоскоростное железнодорожное и авиационное оборудованиеВнутренние и вспомогательные механизмы

Отзывы клиентов

ДэйвидPowerTech Machinery, Австралия — детали трансмиссии для сборочной линии

Замена деталей трансмиссии на нашей сборочной линии была процессом проб и ошибок; более ранние шестерни других поставщиков либо шумели, либо быстро изнашивались. Мы разместили пробный заказ на эти нейлоновые прямозубые шестерни, и разница была немедленной — в мастерской стало заметно тише, а после более чем двух месяцев интенсивной эксплуатации поверхности зубьев почти не изнашиваются. Что выделялось за пределами продукта, так это процесс: на наши вопросы по материалам были даны подробные ответы, отчет о проверке был приложен к отправке, а когда проливной дождь угрожал доставке, они связались с перевозчиком и переставили его, чтобы шестерни были доставлены в целости и сохранности.

МайклПроект модернизации оборудования

Обновляя свое оборудование, я сравнил множество поставщиков оборудования и остановил свой выбор на Raydafon. Готовые шестерни точно соответствовали чертежу, имели чистый профиль зубьев и отсутствие заусенцев, а после установки машина работала стабильно с заметно меньшей вибрацией. Были опасения, выдержит ли нейлон, но после более чем месяца интенсивной эксплуатации деформации вообще не было. Даже на поздние запросы были даны быстрые ответы, что убедило меня остаться с ними.

ЛизаСтудийное оборудование, мелкие механизмы

Мне нужны были подходящие механизмы для небольшого оборудования в моей студии, и я долго сравнивал варианты в Интернете. Я немного нервничал, потому что цена была ниже, чем у некоторых брендов, но детали пришли с гладкими поверхностями, без заусенцев и правильной формой зубьев, а установка прошла без каких-либо проблем с подгонкой. В процессе эксплуатации шум оборудования заметно снизился, и оно непрерывно работало более десяти дней без износа и заеданий.

Часто задаваемые вопросы для покупателей

  • Можете ли вы сделать нейлоновую прямозубую шестерню по моему рисунку или по образцу?Да. Отправьте чертеж с размерами или образец шестерни с указанием модуля, количества зубьев, отверстия, ширины торца и марки материала. Мы подтверждаем, подходит ли деталь для литья или механической обработки, при необходимости указываем оба варианта и можем изготовить обработанный прототип до того, как будет использована какая-либо оснастка.
  • Какой материал выбрать — ПА, ПОМ или ПЭК?PA (нейлон 66) является универсальным выбором, а армированный волокном PA66 обеспечивает примерно на 60 % больший срок службы, чем стандартный нейлон. ПОМ подходит для применений, где стабильность размеров и контроль люфта важнее, чем устойчивость к ударам. PEEK или PPS предназначены для эксплуатации при повышенных температурах или химически агрессивных средах. Сообщите нам нагрузку, скорость и условия окружающей среды, и мы порекомендуем что-нибудь.
  • Какой допуск можно выдерживать на пластиковой шестерне?Это зависит от особенности, модуля, толщины стенки, материала и от того, отлита ли деталь или обработана на станке — обработанные детали имеют более жесткие допуски, чем отлитые. Укажите межосевое расстояние и люфт, необходимые для сборки, и мы подтвердим, что достижимо, прежде чем предлагать цену.
  • Требует ли шестерня смазки?Нет при нормальной работе; нейлон и ПОМ являются самосмазывающимися. При непрерывной работе на высоких скоростях или при больших нагрузках небольшое количество совместимой смазки может продлить срок службы, и мы скажем об этом на этапе предложения, если это принесет пользу вашим обязанностям.
  • Каковы ваши образцы, время выполнения и условия оплаты?Стоимость образцов составляет от 2 до 100 долларов США в зависимости от размера и материала, экспресс-доставка оплачивается клиентом. Срок изготовления образца составляет 20 рабочих дней, а массовое производство — 25 дней. Условия оплаты — банковский перевод или аккредитив, а упаковка — полиэтиленовый пакет и картонная коробка или деревянный ящик для больших количеств.
  • Можете ли вы поставить подходящую шестерню, а также нейлоновую шестерню?Да. Поставка обеих половин сетки из одной мастерской означает, что люфт, межосевое расстояние и форма зубьев подбираются на этапе проектирования, а не регулируются на месте. Отправьте чертеж пары или необходимую вам нагрузку и соотношение, и мы предложим обе детали.

Сопутствующие продукты и дополнительная литература

Запросить ценовое предложение на нейлоновую цилиндрическую шестерню

Отправьте модуль, количество зубьев, диаметр отверстия, ширину торца, марку и количество материала, а также чертеж или образец детали. Мы подтверждаем формованное или обработанное производство, допуски и цену и отвечаем в течение 24 часов.

Отправить запрос сейчас

* Данные о сроке службы, допусках и сроках поставки относятся к стандартным условиям производства и подтвержденным чертежам. Марка материала, допуск на изменение размеров, связанное с влажностью, а также материал сопряженного механизма должны быть согласованы перед заказом.
