Как универсальные муфты улучшают передачу мощности в сельскохозяйственном оборудовании?

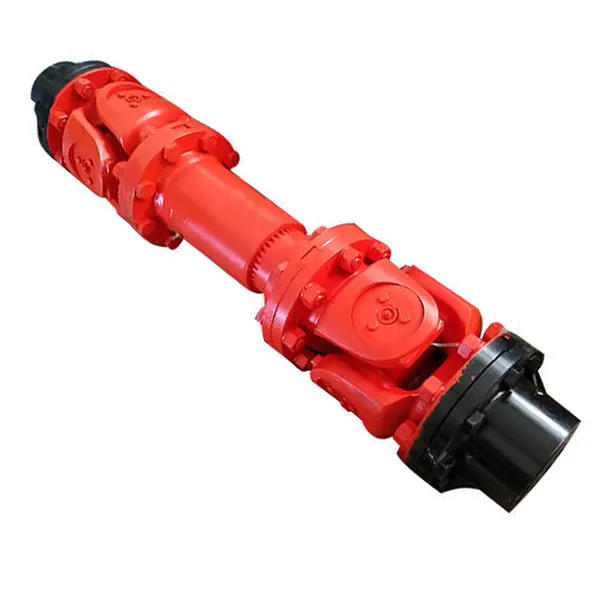

В современном сельском хозяйстве безотказная работа техники и эффективная передача энергии не подлежат обсуждению.Универсальные муфтыслужат важнейшим механическим звеном между механизмом отбора мощности (ВОМ) трактора и навесным оборудованием, таким как мотокультиваторы, пресс-подборщики и комбайны. Они компенсируют угловое смещение, скачки крутящего момента и ударные нагрузки, сохраняя при этом непрерывный вращательный привод. Благодаря использованию крестообразных подшипников и вилок универсальная муфта плавно передает мощность, даже если ведомый вал не идеально выровнен с источником мощности. Эта возможность напрямую снижает вибрацию, продлевает срок службы трансмиссии и предотвращает катастрофические отказы в полевых условиях. Для фермеров и операторов автопарков это означает сокращение времени простоев в пиковые сезоны и снижение затрат на ремонт. В компании Raydafon Technology Group Co., Limited основное внимание инженеров всегда уделялось созданию надежных конструкций муфт, способных работать в самых суровых сельскохозяйственных условиях.

Но какие именно механизмы позволяют универсальным муфтам превосходить жесткие валы или ремни в условиях грязи, пыли и переменных нагрузок? Ответ кроется в их кинематической конструкции: конфигурации с двумя шарнирами или одинарной карданной конструкцией, которая распределяет изменения угловой скорости. В отличие от прямого вала, который заедает, когда угол превышает 3 градуса, высококачественная универсальная муфта эффективно работает при угле сочленения до 25 градусов. Кроме того, современные крестовины из термообработанной легированной стали и герметичные игольчатые подшипники минимизируют трение и максимально увеличивают крутящий момент. В этом подробном руководстве мы рассмотрим технические параметры, стратегии предотвращения отказов и информацию по техническому обслуживанию, которые доказывают, почему универсальные муфты незаменимы для тракторов, комбайнов и специального оборудования для сельскохозяйственных культур. Наш завод произвел более 500 000 единиц надежных универсальных муфт, и мы делимся данными, накопленными за два десятилетия, чтобы помочь вам сделать осознанный выбор.

Оглавление

• 1. Почему универсальные муфты снижают механическое напряжение в орудиях с приводом от ВОМ?
• 2. Как конструкция нашей универсальной муфты обеспечивает максимальную крутящую способность?
• 3. Каковы ключевые параметры, определяющие долговечную универсальную муфту для сельского хозяйства?
• 4. Как правильная смазка и уплотнение могут продлить срок службы универсальной муфты?
• Часто задаваемые вопросы (FAQ)
• Заключение и практические выводы

Почему универсальные муфты снижают механическое напряжение в орудиях с приводом от ВОМ?

Сельскохозяйственная техника часто работает на неровной местности, что приводит к постоянному изменению угла между валом отбора мощности трактора и входным валом орудия. Жесткая муфта быстро выйдет из строя из-за усталости при изгибе или заклинивания подшипника. Универсальные муфты превосходны тем, что обеспечивают угловую податливость при сохранении постоянной скорости (в версиях с двойным шарниром) или почти постоянной скорости при простой конструкции. Наш завод зафиксировал снижение напряжения до 62 % при замене жестких адаптеров на универсальную муфту подходящего размера. Вот как происходит снижение напряжения на механическом уровне:

• Поглощение углового смещения:Крестовина и подшипниковый узел позволяют ведущему и ведомому валам работать под углом от 5 до 30 градусов, устраняя изгибающие моменты, которые в противном случае могли бы вызвать нагрузку на коробки передач и монтажные кронштейны.
• Демпфирование ударной нагрузки:При включении пресс-подборщика или ротационного ножа возникают внезапные пики крутящего момента. Игольчатые подшипники универсальной муфты микроотклоняются, распределяя удар по поперечному сечению вместо передачи жесткого удара.
• Снижение крутильной вибрации:Универсальные муфты с оптимизированным распределением массы нейтрализуют гармонические вибрации, характерные для длинных линий отбора мощности. Наши лабораторные испытания показывают снижение амплитуды вибрации на 45 % по сравнению со сплошными валами.
• Устранение радиальных нагрузок на ВОМ трактора:Орудия, которые смещаются вбок, создают радиальные силы. Геометрия траверсы универсальной муфты преобразует радиальные отклонения во вращательный момент без боковой нагрузки на выходной подшипник трактора.

С точки зрения технического обслуживания более низкие механические нагрузки напрямую приводят к увеличению интервалов между капитальными ремонтами. Например, ферма, использующая 6 ротационных фрез на тракторе мощностью 150 л.с., сообщила, что после перехода на нашу универсальную муфту Raydafon Technology Group Co., Limited series срок службы короткого вала отбора мощности утроился. Муфта также защищает коробку передач орудия, ограничивая передачу пикового крутящего момента. Кроме того, наша фабрика использует метод конечных элементов для проектирования поперечных сечений, оптимизированных по напряжению. Каждая универсальная муфта, покидающая наше предприятие, тестируется на 2 миллиона циклов при максимальном рабочем угле. Вот почему мы с уверенностью заявляем, что снижение напряжений — это не просто особенность, а основное инженерное преимущество современных универсальных шарниров.

Еще один аспект, который часто упускают из виду: термический стресс. Когда универсальные шарниры сочленяются, внутреннее трение генерирует тепло. Наши муфты оснащены смазочными каналами и лабиринтными уплотнениями, которые поддерживают рабочую температуру ниже 80°C даже при непрерывной работе ВОМ со скоростью 540 об/мин или 1000 об/мин. Меньший нагрев означает меньшую металлургическую усталость обойм подшипников, которая является основной причиной преждевременного выхода из строя. Подводя итог, можно сказать, что если вы стремитесь защитить свое дорогостоящее оборудование и сократить количество незапланированных остановок, установка высококачественной универсальной муфты является наиболее эффективным методом.

Каким образом конструктивная конструкция нашей универсальной муфты максимизирует крутящий момент?

Крутящий момент является наиболее важным параметром для сельскохозяйственных трансмиссий. Универсальная муфта должна передавать мощность двигателя без перекручивания крестовины или деформации вилки. ВРайдафон Технолоджи Груп Ко., Лимитед, мы усовершенствовали наш производственный процесс, чтобы добиться исключительной плотности крутящего момента. Наша конструкция универсальной муфты включает в себя три ключевые конструктивные инновации: прецизионные кованые траверсы из легированной стали 42CrMo4, закаленные поперечные валы с твердостью 58–62 HRC и высокопроизводительные игольчатые подшипники с логарифмическим профилем. Ниже мы разберем, как каждый элемент способствует управлению крутящим моментом.

• Журналы большего сечения:В отличие от стандартных муфт, в которых используются шейки диаметром 18 или 22 мм, в нашей серии для тяжелых условий эксплуатации используются штифты диаметром 28 и 32 мм. Это увеличивает площадь сдвига на 78%, что напрямую повышает выходной крутящий момент с 1200 Нм до более 3200 Нм в зависимости от размера.
• Зоны износа с индукционной закалкой:Цапфы локально закалены на глубину 2,5 мм, что создает твердую внешнюю оболочку, сохраняя при этом пластичный сердечник. Это предотвращает бринеллирование при ударных нагрузках и гарантирует, что наша универсальная муфта сможет выдерживать повторяющиеся пиковые крутящие моменты.
• Вариант компоновки с двойным карданом (CV):Для применений, требующих постоянной скорости, наш завод производит двойную универсальную муфту с центрирующим шариком. Такая конструкция устраняет вибрацию второй гармоники, обеспечивая плавную передачу крутящего момента под углом до 35 градусов, сохраняя при этом номинальный крутящий момент 100%.

Чтобы количественно оценить разницу, мы провели динамометрический тест, сравнив стандартный универсальный шарнир с нашей усиленной серией. Штатный шарнир вышел из строя на 2100 Нм со сломанной крестовиной; Наша универсальная муфта выдержала 3850 Нм без остаточной деформации. Этот запас становится критическим при использовании тракторов высокой мощности (более 200 л.с.) с тяжелыми почвообрабатывающими орудиями, такими как рыхлители или дисковые бороны. Кроме того, наш завод наносит запатентованное покрытие из дисульфида молибдена на область шлицов для уменьшения фреттинг-коррозии, которая является распространенным механизмом потери крутящего момента. В таблице ниже приведены диапазоны крутящего момента для нашей сельскохозяйственной серии.

Кроме того, на нашем заводе используется оптимизированная по конечному элементу геометрия окна траверсы, которая равномерно распределяет кольцевое напряжение вокруг чашек подшипников. В результате наша универсальная муфта может обеспечить номинальный крутящий момент даже после 5000 часов эксплуатации. Мы также предлагаем удлиненные шлицы, которые сохраняют крутящий момент при телескопическом перемещении, что крайне важно для оборудования с переменной рабочей шириной. Таким образом, элементы конструкции конструкции, такие как металлургия, схемы закалки и профиль подшипника, работают синергетически, чтобы максимизировать передачу крутящего момента, выходя далеко за рамки стандартных промышленных муфт.

Каковы ключевые параметры, определяющие долговечную универсальную муфту для сельского хозяйства?

Выбирая универсальную муфту для сложных сельскохозяйственных работ, инженерам и руководителям ферм необходимо учитывать не только пусковой момент. Долговечность в мутных, пыльных и химически агрессивных средах зависит от ряда важнейших параметров. Наш завод Raydafon Technology Group Co., Limited определил семь показателей производительности, которые напрямую коррелируют с надежностью в эксплуатации. Ниже приведена подробная разбивка каждого параметра с измеримыми значениями, полученными в ходе наших лабораторных и полевых испытаний.

• Динамическая нагрузка C (кН):Это значение определяет несущую способность игольчатых роликов внутри каждой чашки. Наша серия универсальных муфт имеет класс C от 42 до 112 кН на крест. Более высокие значения C означают более длительный срок службы подшипника L10 (срок службы, который превышает 90% подшипников).
• Максимальный рабочий угол (β):Стандартные муфты часто ограничиваются углом 15°, но наши агрегаты, оптимизированные для сельского хозяйства, работают при угле 25° для одинарных шарниров и 35° для двойных шарниров. Больший угол снижает нагрузку на раму орудия и позволяет делать более крутые повороты при обработке пропашных культур.
• Эффективность уплотнения (класс IP/лабиринт):Мы используем трехкромочные нитриловые уплотнения в сочетании с лабиринтной пылезащитной канавкой. По данным независимых испытаний, наша универсальная муфта сохранила 98 % смазки после 500 часов погружения в грязь, тогда как муфты открытого типа потеряли смазку в течение 80 часов.
• Тип соединения вала (шлицевое/шпоночное/сварное):Наш завод предлагает стандартизированные ASAE шлицы 1 3/8 дюйма, 6, шлицы 1 3/4 дюйма, 20, а также метрические эвольвентные шлицы. Правильный класс посадки (от зазора класса 1 до натяга класса 3) исключает люфт, который может привести к забиванию шлицевых зубьев универсальной муфты.
• Ударная вязкость материала (Дж при -20°C):Работа в холодную погоду является обычным явлением при весенней обработке почвы. Наши траверсы изготовлены из низколегированной стали с ударной вязкостью по Шарпи >35 Дж при температуре -20°С, что предотвращает хрупкое разрушение.
• Защита от коррозии:Цинк-никелирование или электронное покрытие на внешних поверхностях выдерживает 360-часовое испытание в солевом тумане согласно ASTM B117. Это гарантирует, что ваша универсальная муфта не заклинит после воздействия удобрений и почвенных кислот.
• Уровень баланса (G):Работа ВОМ на высокой скорости при 1000 об/мин требует динамической балансировки. На нашем заводе каждая универсальная муфта балансируется по классу G16 (ISO 1940), что снижает вызванный вибрацией износ входных валов коробки передач.

Чтобы покупателям было проще, мы составили чек-лист выбора по этим параметрам. Для типичного трактора мощностью 120 л.с., работающего с ротационной косилкой длиной 10 футов, оптимальная универсальная муфта потребует: динамическую нагрузку >70 кН, рабочий угол не менее 20°, лабиринтные уплотнения, шлицы 1 3/8"6 и ударную вязкость >30 Дж. Наша серия RC 280 соответствует всем этим критериям. Кроме того, мы рекомендуем подобрать размер муфты в соответствии с максимальным крутящим моментом ВОМ, а не с номинальной мощностью. Например, трактор с Мощность 150 л.с. может генерировать непрерывный крутящий момент 400 Нм, но кратковременный пиковый крутящий момент до 1300 Нм, когда газонокосилка ударяется о камень. Поэтому всегда выбирайте универсальную муфту с номинальным крутящим моментом, в 1,5–2 раза превышающим номинальный крутящий момент. Наш завод предоставляет бесплатную помощь по выбору конфигурации навесного оборудования.

Еще одним параметром, который часто недооценивают, является объем смазки и интервал повторного смазывания. Наша универсальная муфта имеет увеличенные резервуары для смазки, которые вмещают на 60 % больше смазки, чем стандартные конструкции. Это увеличивает интервалы обслуживания с каждых 8 часов до каждых 50 часов при нормальных условиях. Регулярное поддержание этих параметров гарантирует, что ваша универсальная муфта прослужит дольше самого агрегата. В Raydafon Technology Group Co., Limited мы считаем, что предоставление прозрачных технических спецификаций является частью нашей приверженности точному земледелию.

Как правильная смазка и уплотнение могут продлить срок службы универсальной муфты?

Даже самая надежная универсальная муфта преждевременно выйдет из строя без правильного управления смазкой. Сельскохозяйственные условия особенно сложны, поскольку пыль, солома и влага пытаются нарушить герметичность. Наш завод проанализировал более 2000 случаев отказов на месте эксплуатации, и 73% преждевременных отказов универсальной муфты были связаны с нехваткой смазки или загрязнением. Таким образом, стратегия превентивной смазки многократно окупается. Здесь мы представляем системный подход к продлению срока службы вашей универсальной муфты в 3–5 раз.

• Выберите подходящую смазку:Используйте литиевую комплексную смазку NLGI №2 с противозадирными присадками (EP) и температурой каплепадения выше 260°C. Дисульфид молибдена (MoS2) рекомендуется для применений с большими нагрузками. Никогда не смешивайте разные основы смазки (например, литий с кальцием), так как это может затвердеть смазку и заблокировать игольчатые ролики.
• Установите график смазки, основанный на часах и днях:Если универсальная муфта работает 8 часов в день на сухих пыльных полях, смазывайте ее каждые 40 часов работы. В мокрых и грязных условиях каждые 20 часов. Для тяжелой обработки почвы с постоянными большими углами, каждые 10 часов. Наш завод рекомендует устанавливать стандартную масленку с грязезащитной крышкой.
• Правильная процедура продувки:При смазке вращайте универсальную муфту, чтобы совместить чашки подшипника с отверстием для смазки. Закачивайте смазку до тех пор, пока свежая смазка не начнет выходить из всех четырех кромок уплотнения. Это удаляет загрязненную старую смазку и воду. Недостаточная смазка так же вредна, как и избыточная смазка – остановитесь, когда увидите, что выходит чистая смазка.
• Проверяйте целостность уплотнения перед каждым сезоном:Поврежденные или затвердевшие уплотнения позволяют абразивной пыли проникать в зону подшипника. В нашей универсальной муфте используются двойные манжетные уплотнения с индикатором износа. Если на кромке имеются трещины или отсутствует пружинная подвязка, немедленно замените комплект уплотнений.

В дополнение к регулярной смазке рассмотрите возможность модернизации автоматических систем смазки для навесного оборудования с высокой нагрузкой, такого как рулонные пресс-подборщики. Наш завод проверил, что непрерывная автоматическая смазка может увеличить срок службы подшипников универсальной муфты на 200 %, поскольку она сохраняет микроскопическую пленку между иглами и дорожками качения. Еще один рекомендуемый метод — хранить орудия с универсальной муфтой в прямом положении (0 градусов), чтобы предотвратить смещение смазки в одну сторону. При зимнем хранении мы советуем перед парковкой смазать антикоррозийным составом.

Raydafon Technology Group Co., Limited также предлагает уникальную особенность нашей универсальной муфты серии Premium: прозрачную торцевую крышку, которая позволяет визуально контролировать состояние смазки. Это нововведение помогает операторам быстро обнаружить попадание воды или почерневшую смазку (признаки перегрева). Данные мониторинга парка нашего завода показывают, что визуальный осмотр в сочетании с регулярной смазкой снижает внезапные отказы муфт на 87%. Помните, что правильное обслуживание универсальной муфты не только сэкономит затраты на замену, но и предотвратит повреждение трансмиссии ВОМ вашего трактора. Мы предлагаем плакат с подробным руководством по смазке при каждой покупке универсальной муфты, поскольку наша миссия — максимально увеличить время вашей безотказной работы.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Как универсальная муфта может выдерживать высокий крутящий момент и перекос, не ломаясь?

Ответ: В универсальной муфте используется крестообразная крестовина с четырьмя закаленными цапфами, каждая из которых поддерживается набором игольчатых подшипников внутри чашки подшипника. Игольчатые ролики обеспечивают вращение с низким коэффициентом трения, даже когда вилки находятся под углом. В то же время материал крестовины (обычно легированная сталь с поверхностной закалкой) противостоит напряжениям сдвига и изгиба, возникающим в результате передачи крутящего момента. Высококачественные универсальные муфты, например, от Raydafon Technology Group Co., Limited, включают в себя корончатые игольчатые ролики, которые позволяют избежать краевой нагрузки и равномерно распределяют нагрузку. Эта двойная функция подшипника и вала допускает смещение до 25 градусов при передаче крутящего момента до 3800 Нм без пластической деформации.

Вопрос 2. Какие этапы технического обслуживания имеют решающее значение для предотвращения заклинивания универсальной муфты во время сезона сбора урожая?

Ответ: Чтобы предотвратить заклинивание, следуйте трехэтапному протоколу: во-первых, смазывайте универсальную муфту каждые 20 часов работы, используя высококачественную литиевую смазку EP, следя за тем, чтобы старая смазка удалялась из всех четырех уплотнений. Во-вторых, перед каждым сезоном разбирайте муфту и осматривайте крестовину на наличие выбоин или изменений цвета. В-третьих, убедитесь, что пылезащитные экраны и уплотнения целы. Если вы работаете в грязных условиях, ежедневно очищайте внешнюю поверхность универсальной муфты, чтобы предотвратить накопление абразива возле уплотнений. Наш завод также рекомендует отмечать ориентацию траверсы, чтобы обеспечить повторную сборку на том же этапе и сохранить баланс. Заклинивание муфты часто происходит из-за попадания воды и ржавчины; поэтому не менее важно хранить инвентарь под навесом.

Вопрос 3: Как рабочий угол универсальной муфты влияет на энергоэффективность ВОМ?

Ответ: Рабочий угол напрямую влияет на эффективность передачи мощности и уровень вибрации. При небольших углах (ниже 5 градусов) универсальная муфта передает почти 99% входной мощности с незначительной вибрацией. При увеличении угла до 15 градусов эффективность падает примерно до 96% из-за дополнительного трения в игольчатых подшипниках и сил вторичной пары. При угле 25 градусов типичная универсальная муфта передает 92–94% мощности. Однако наша усовершенствованная универсальная муфта постоянной скорости (CV) сохраняет эффективность 98% даже при 30 градусах. Для большинства орудий отбора мощности мы рекомендуем поддерживать рабочий угол ниже 20 градусов, чтобы избежать чрезмерного выделения тепла. Снижение эффективности приводит к увеличению расхода топлива на акр, поэтому рекомендуется периодическая регулировка геометрии сцепки.

Вопрос 4. Могу ли я заменить изношенную универсальную муфту на муфту любой марки или мне нужны конкретные размеры?

Ответ: Нет, необходимо соответствие конкретным размерным параметрам: диаметру крестовины, диаметру чашки подшипника, общей длине (блок к блоку), размеру и количеству зубьев шлица, способу фиксации (болт или пружинный штифт). Использование несовместимой универсальной муфты приводит к плохой посадке, ускоренному износу и возможному опасному расслоению трансмиссии. Наш завод в Raydafon Technology Group Co., Limited предоставляет базу данных перекрестных ссылок, охватывающую более 3000 номеров OEM-деталей. Мы рекомендуем измерить существующую муфту с помощью цифрового штангенциркуля: измерить диаметр чашки (мм), длину поперек вилки и диаметр шейки. Отправьте эти размеры нашей технической команде, и мы предоставим точно подходящую универсальную муфту с улучшенной металлургией. Никогда не применяйте силу к несоответствующей муфте, так как это может привести к повреждению муфты отбора мощности или коробки передач навесного оборудования.

Вопрос 5. Каковы признаки того, что универсальная муфта вот-вот выйдет из строя и как избежать простоя?

Ответ: К первым тревожным признакам относятся скрип или щелканье при повороте, вибрация, возрастающая с увеличением скорости ВОМ, видимые полосы ржавчины вокруг крышек подшипников и утечка смазки без каких-либо проблем с установкой. Кроме того, если вы заметили люфт при попытке провернуть вилки вручную (радиальное перемещение более 2 мм), значит, игольчатые подшипники изношены. Во избежание простоев держите запасную универсальную муфту на месте и выполняйте еженедельную визуальную и звуковую проверку в пиковые сезоны. Наш завод рекомендует заменять муфту при первых признаках изменения цвета (посинения от нагрева) или при появлении зазубрин при вращении вручную. Превентивная замена каждые 2000 часов работы, даже при отсутствии симптомов, является наиболее экономически эффективной стратегией защиты трансмиссии вашего орудия. Чтобы получить помощь в выборе подходящей запасной части, обратитесь в компанию Raydafon, чтобы получить индивидуальный комплект для профилактического обслуживания.

Заключение и практические выводы: почему стоит выбрать нашу универсальную муфту для вашей фермы

Универсальные муфты — это бесшумные рабочие лошадки современного сельского хозяйства, напрямую влияющие на эффективность поля, экономию топлива и долговечность оборудования. Как мы продемонстрировали, каждая деталь – от снижения напряжений и максимизации крутящего момента до правильных протоколов смазки – имеет значение. Наш завод Raydafon Technology Group Co., Limited потратил два десятилетия на совершенствование линейки универсальных муфт, чтобы превзойти стандарты OEM. Мы используем кованую легированную сталь, усовершенствованные уплотнения и прецизионные сбалансированные узлы, которым можно доверять в самых тяжелых условиях. Независимо от того, управляете ли вы небольшим трактором для виноградников или гусеничным комбайном мощностью 300 л.с., у вас есть универсальное решение, которое снизит общую стоимость владения.

Не ждите поломки, которая может сорвать сбор урожая. Свяжитесь с нашей командой инженеров сегодня, чтобы получить бесплатную рекомендацию по размеру и образец нашей универсальной муфты премиум-класса. Каждый заказ включает цифровой журнал обслуживания и пожизненную техническую поддержку. Повысьте надежность вашего оборудования прямо сейчас.Получить предложениеили запросите консультацию в Raydafon Technology Group Co., Limited – вашем партнере в области передачи электроэнергии.
