Как работает сельскохозяйственная коробка передач в системах ВОМ трактора?

В каждом тракторном сельскохозяйственном орудиисельскохозяйственный редукторявляется важнейшим механическим мостом, передающим мощность от вала отбора мощности (ВОМ) трактора к рабочим частям орудия. Но как именно в этой системе работает сельскохозяйственный редуктор? По своей сути сельскохозяйственный редуктор представляет собой преобразователь скорости и крутящего момента. Он принимает высокоскоростной входной сигнал с низким крутящим моментом от ВОМ трактора (обычно 540 или 1000 об/мин) и преобразует его в выходной сигнал с более низкой скоростью и более высоким крутящим моментом, который подходит для таких задач, как вспашка почвы, скашивание или прессование. Это преобразование достигается за счет набора зацепляющихся шестерен с разным количеством зубьев, расположенных в одной или нескольких зубчатых передачах. Наш завод в Raydafon Technology Group Co., Limited уже более 20 лет разрабатывает и производит сельскохозяйственные редукторы, и мы усовершенствовали конструкцию этих зубчатых передач, чтобы достичь уровня эффективности выше 96 процентов даже при тяжелых ударных нагрузках.

Принцип работы сельскохозяйственного редуктора в системе отбора мощности основан на фундаментальном законе зубчатой ​​передачи: произведение скорости и крутящего момента остается постоянным (за вычетом потерь на трение). Когда меньшая шестерня приводит в движение большую шестерню, выходная скорость уменьшается пропорционально, а выходной крутящий момент увеличивается в том же соотношении. Например, понижающая передача 3:1 превращает входную скорость 1000 об/мин в выходную скорость 333 об/мин, что дает в три раза больший крутящий момент. Это важно для таких орудий, как роторные культиваторы, которым требуется высокий крутящий момент для резки и перемешивания почвы. Кроме того, сельскохозяйственная коробка передач часто включает в себя сцепление или срезной штифт для защиты трансмиссии от перегрузок, а некоторые модели включают передачу заднего хода или несколько диапазонов скоростей для обеспечения универсальности. В этом подробном руководстве мы углубимся в механические компоненты, системы смазки и принципы работы сельскохозяйственной коробки передач. Мы также поделимся подробными техническими характеристиками, реальными данными о производительности и лучшими практиками технического обслуживания, основанными на обширном опыте нашего завода в сельскохозяйственном секторе.

Оглавление

• 1. Почему редуктор необходим в системах ВОМ тракторов?
• 2. Как работают вместе внутренние компоненты сельскохозяйственной коробки передач?
• 3. Каковы основные технические характеристики нашего сельскохозяйственного редуктора?
• 4. Как правильная смазка и техническое обслуживание могут повысить производительность коробки передач?
• Часто задаваемые вопросы (FAQ)
• Выводы и индивидуальные решения для коробок передач

Почему редуктор необходим в системах ВОМ тракторов?

Валы отбора мощности трактора обычно вращаются со скоростью 540 об/мин или 1000 об/мин, в зависимости от модели трактора и используемого стандарта. Однако большинство сельскохозяйственных орудий рассчитаны на работу на гораздо более низких скоростях — часто от 200 до 600 об/мин — со значительно более высоким крутящим моментом, чем непосредственно может обеспечить трактор. Это несоответствие между мощностью трактора и требованиями орудия является основной причиной, по которой сельскохозяйственный редуктор незаменим. Без понижающей передачи роторный культиватор вращал свои зубья слишком быстро, что приводило к их поломке о камни и плохому измельчению почвы; пресс-подборщику не хватит крутящего момента, чтобы спрессовать сено в плотные тюки. Сельскохозяйственный редуктор решает эту проблему, используя набор шестерен для снижения входной скорости и увеличения крутящего момента, гарантируя, что орудие работает в оптимальном диапазоне мощности.

Основные причины, по которым редуктор необходим в системах ВОМ тракторов:

• Умножение крутящего момента:Сельскохозяйственные задачи, такие как вспашка, боронование и глубокая обработка почвы, требуют высокого крутящего момента для преодоления сопротивления почвы. Сельскохозяйственный редуктор может увеличить крутящий момент трактора от 2 до 6 раз, в зависимости от передаточного числа. Например, редуктор 4:1 может создавать на входном валу орудия в четыре раза больший крутящий момент, что позволяет ему прорезать твердую глину или уплотненную почву.
• Согласование скорости:Орудия имеют оптимальные рабочие скорости с точки зрения эффективности и износа. Например, косилке для чистого среза требуется скорость кончика лезвия около 70-80 м/с. Сельскохозяйственный редуктор обеспечивает снижение или, в некоторых случаях, увеличение скорости ВОМ в соответствии с расчетной скоростью орудия. Это предотвращает превышение скорости, которое может привести к повреждению орудия, или понижение скорости, которое снижает производительность.
• Оптимизация нагрузки двигателя:Позволяя трактору работать на наиболее экономичных оборотах двигателя (обычно 85–90 процентов от максимальных оборотов в минуту), в то время как орудие работает на идеальной скорости, сельскохозяйственная коробка передач способствует общей экономии топлива. Современные сельскохозяйственные редукторы нашего завода разработаны с особыми передаточными числами, которые соответствуют характеристикам двигателя трактора, что приводит к экономии топлива до 15 процентов.
• Адаптируемость к различным скоростям ВОМ:Многие сельскохозяйственные редукторы рассчитаны на скорость вращения как 540, так и 1000 об/мин либо с помощью простого переключателя передач, либо с использованием разных входных валов. Такая универсальность позволяет использовать одно орудие с разными тракторами, повышая эффективность использования активов фермеров.

Чтобы проиллюстрировать практическую важность редуктора, рассмотрим трактор мощностью 120 л.с., используемый для вспашки пятикорпусным оборотным плугом. Для прорывания почвы плугу требуется скорость 230 об/мин и крутящий момент 1800 Нм. ВОМ трактора обеспечивает 1000 об/мин, но крутящий момент всего 380 Нм. Сельскохозяйственный редуктор 4,3:1 снижает скорость до 233 об/мин и увеличивает крутящий момент до 1630 Нм, что соответствует требованиям плуга. Без редуктора эффективное использование плуга было бы невозможно. Наш завод разработал сельскохозяйственные редукторы, которые могут выдерживать такие нагрузки с высоким крутящим моментом, сохраняя при этом компактные размеры и малый вес, гарантируя, что все орудие остается хорошо сбалансированным и легким в маневрировании.

Кроме того, редуктор в сельскохозяйственном редукторе также помогает уменьшить несоответствие инерции трактора и орудия. При резких изменениях нагрузки (например, при наезде на камень) зубчатая передача коробки передач поглощает и сглаживает удар, не допуская его передачи обратно на трансмиссию трактора. Эту защитную функцию часто недооценивают, однако она имеет решающее значение для долговечности как трактора, так и орудия. В Raydafon мы проектируем наши сельскохозяйственные редукторы с коэффициентом безопасности, в 1,5 раза превышающим максимальный входной крутящий момент, что гарантирует их безотказную работу при случайных перегрузках.

Как внутренние компоненты сельскохозяйственной коробки передач работают вместе?

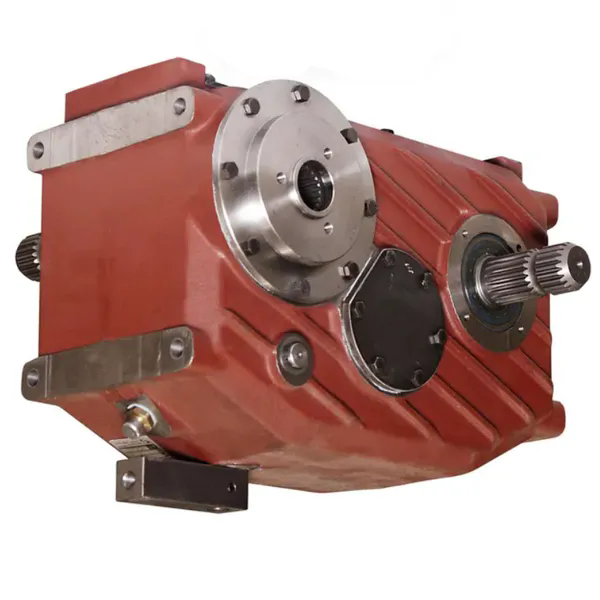

Сельскохозяйственный редуктор представляет собой прецизионную сборку шестерен, валов, подшипников и корпуса, которые гармонично передают мощность. Наиболее распространенной конфигурацией для ВОМ тракторов является конический редуктор (для изменения направления потока мощности на 90 градусов) или редуктор с параллельными валами (для поддержания параллельности входного и выходного валов). Внутри корпуса шестерни расположены в виде зубчатой ​​передачи, при этом входная шестерня (шестерня) входит в зацепление с большей выходной шестерней (бычья шестерня) или рядом промежуточных шестерен для достижения желаемого передаточного числа. Наша фабрика вРайдафон Технолоджи Груп Ко., Лимитедиспользует косозубые шестерни в наших сельскохозяйственных редукторах, поскольку они обеспечивают более плавную работу, более высокую грузоподъемность и меньший уровень шума по сравнению с прямыми шестернями. Зубья тщательно отшлифованы для достижения чистоты поверхности 0,8 микрона, что обеспечивает бесшумную работу и длительный срок службы.

Ключевые внутренние компоненты сельскохозяйственного редуктора и их совместная работа:

• Входной вал и ведущая шестерня:Входной вал соединен с ВОМ трактора через шлицевую муфту. Шестерня, являющаяся неотъемлемой частью входного вала или установленная на нем, является самой маленькой шестерней в поезде. Он входит в зацепление с первой промежуточной шестерней или непосредственно с вторичной шестерней. Количество зубьев на шестерне (обычно 12–20) определяет начальное передаточное число.
• Промежуточный вал и блоки шестерен:В многоступенчатых редукторах на одном или нескольких промежуточных валах установлены шестерни разного размера. Промежуточные шестерни используются для достижения более высоких передаточных чисел при компактных размерах. Например, при двухступенчатом редукторе может использоваться шестерня с 20 зубьями, приводящая в движение шестерню с 60 зубьями на промежуточном валу, и шестерня с 15 зубьями на том же валу, приводящая в движение выходную шестерню с 75 зубьями, что приведет к общему уменьшению (60/20) x (75/15) = 15:1.
• Выходной вал и бычья шестерня:Выходной вал передает мощность на рабочий орган орудия. Зубчатая передача, установленная на выходном валу, является самой большой передачей в поезде. Он вращается на конечной пониженной скорости и обеспечивает максимальный крутящий момент. Выходной вал обычно имеет шлицы для установки универсального шарнира или прямого подключения к входу навесного оборудования.
• Подшипники и уплотнения:Высококачественные подшипники (конические роликоподшипники или радиальные шарикоподшипники) поддерживают валы и обеспечивают соосность шестерен под нагрузкой. В наших сельскохозяйственных редукторах используются подшипники с динамической нагрузкой, превышающей максимальную нагрузку на шестерню в 1,5 раза, что обеспечивает долговечность. Входной и выходной валы уплотнены двукромочными сальниками для предотвращения утечки и загрязнения смазки.

Корпус сельскохозяйственного редуктора обычно изготавливается из чугуна или ковкого чугуна, что обеспечивает жесткую конструкцию, которая гасит вибрации и рассеивает тепло. Наш завод использует чугун с шаровидным графитом (GGG 50) из-за его превосходной прочности на разрыв и свойств удлинения. Корпус имеет внутренние ребра для увеличения жесткости и масляные каналы для направления смазки к подшипникам и зубьям шестерен. Некоторые сельскохозяйственные редукторы также оснащены насосом или масляным маслоотражателем для обеспечения принудительной смазки на более высоких рабочих скоростях. Это особенно важно для редукторов, используемых в высокоскоростных ротационных фрезах, где температура шестерен может достигать 80°C и более.

В дополнение к базовой зубчатой ​​передаче многие сельскохозяйственные редукторы включают дополнительные функции, такие как:

• Перегрузочная муфта:Фрикционная муфта или срезной штифт, который проскальзывает или ломается, когда крутящий момент превышает заданный предел, защищая трактор и навесное оборудование от повреждений.
• Многоскоростной переключатель:Механизм переключения, позволяющий оператору изменять передаточные числа без остановки ВОМ, обеспечивая разные скорости для разных задач.
• Встроенный тормоз:Механический тормоз, который останавливает выходной вал при отключении механизма отбора мощности, предотвращая свободное вращение орудия.

Эти компоненты точно обрабатываются и собираются на нашем заводе, чтобы гарантировать стабильную работу сельскохозяйственного редуктора на протяжении всего срока службы. Мы используем компьютерное проектирование зубчатых передач (KISSsoft) для оптимизации геометрии зубчатых колес для обеспечения прочности и эффективности, а также проверяем каждую конструкцию с помощью анализа методом конечных элементов (FEA) и физических испытаний.

Каковы основные технические характеристики нашей сельскохозяйственной коробки передач?

Raydafon Technology Group Co., Limited производит широкий ассортимент сельскохозяйственных редукторов для ВОМ тракторов с номинальной мощностью от 30 кВт до 250 кВт и передаточными числами от 1,5:1 до 15:1. В нашу линейку продукции входят одноступенчатые, двухступенчатые и конические редукторы, все из которых разработаны с учетом совместимости со стандартными карданными валами SAE и ISO. В таблице ниже приведены основные характеристики наших наиболее популярных моделей сельскохозяйственных редукторов, которые используются в почвообрабатывающих культиваторах, дисковых боронах, косилках, пресс-подборщиках и кормоуборочных комбайнах. Все значения основаны на результатах испытаний по стандартам DIN 3990 и ISO 6336, и наш завод может адаптировать любую модель к конкретным требованиям к орудию.

Помимо этих стандартных моделей, наш завод предлагает услуги по индивидуальному проектированию сельскохозяйственных редукторов. Мы можем изменить материал шестерни (цементированная или индукционно-закаленная сталь), тип подшипника и геометрию корпуса в соответствии с конкретными условиями эксплуатации. Мы также предоставляем ряд дополнительных аксессуаров, включая датчики скорости, датчики температуры и ограничители крутящего момента. Все наши сельскохозяйственные редукторы окрашены прочным двухкомпонентным эпоксидным покрытием, устойчивым к коррозии и ультрафиолетовому излучению.

Наш процесс обеспечения качества включает 100-процентную проверку геометрии зубьев шестерни, испытание на твердость поверхности и двухчасовой испытательный запуск на динамометре для проверки эффективности и повышения температуры. К каждому сельскохозяйственному редуктору прилагается подробный отчет об испытаниях, включая анализ рисунка контакта шестерни и спектра вибрации. Мы также предоставляем 3D-модель коробки передач CAD для легкой интеграции в конструкцию вашего оборудования. Благодаря нашим обширным возможностям проектирования и производства мы можем доставить специальный сельскохозяйственный редуктор в течение 6-8 недель с момента подтверждения заказа.

Как правильная смазка и техническое обслуживание могут повысить производительность коробки передач?

Сельскохозяйственный редуктор представляет собой высокоточную механическую систему, расчетный срок службы которой зависит от правильной смазки и регулярного технического обслуживания. Смазка выполняет множество важнейших функций: уменьшает трение между зубьями шестерен и подшипниками, рассеивает тепло, образующееся при потере мощности, предотвращает коррозию и помогает смывать частицы износа. В наших сельскохозяйственных редукторах мы рекомендуем использовать высококачественное трансмиссионное масло с противозадирными присадками, обычно SAE 80W-90 или SAE 85W-140, в зависимости от температуры окружающей среды и рабочей нагрузки. Масло следует менять через регулярные промежутки времени, чтобы сохранить его защитные свойства. На нашем заводе разработан комплексный график технического обслуживания, соблюдение которого позволяет продлить срок службы сельскохозяйственного редуктора до 8 000–10 000 часов работы.

Основные правила смазки и технического обслуживания сельскохозяйственного редуктора:

• Проверка уровня масла:Перед каждым использованием проверяйте уровень масла с помощью щупа или смотрового стекла. Уровень масла должен находиться на отметке на щупе, когда коробка передач стоит ровно и остыла. Низкий уровень масла может привести к перегреву и преждевременному износу.
• Интервалы замены масла:В новом сельскохозяйственном редукторе мы рекомендуем менять масло после первых 50 часов работы, чтобы удалить частицы обкаточного износа. В дальнейшем меняйте масло каждые 400–500 часов или ежегодно, в зависимости от того, что наступит раньше. В коробках передач, работающих в очень пыльных или влажных условиях, меняйте масло каждые 300 часов.
• Качество смазки:Используйте только высококачественные трансмиссионные масла, соответствующие спецификациям API GL-5 или GL-6. Избегайте смешивания смазочных материалов разных марок и вязкостей, поскольку это может повлиять на эффективность смазочных материалов. Если масло становится молочным (загрязнение водой) или темнеет и становится похожим на осадок (окисление), немедленно замените его.
• Проверка уплотнения:Регулярно проверяйте уплотнения входного и выходного вала на наличие признаков утечек. Негерметичное уплотнение может привести к попаданию загрязнений в коробку передач и выходу смазки, что приведет к выходу из строя. Заменяйте уплотнения при первых признаках износа или повреждения.
• Мониторинг вибрации:Периодически прислушивайтесь к необычным шумам или ощущайте чрезмерную вибрацию во время работы. Внезапное увеличение шума или вибрации может указывать на проблему с подшипником или шестерней, которую следует устранить незамедлительно.

Практический пример крупной молочной фермы в Новой Зеландии иллюстрирует влияние надлежащего технического обслуживания. В хозяйстве использовался наш сельскохозяйственный редуктор РД-350 на 12 дисковых косилках. В течение первых двух сезонов они следовали нашему рекомендованному графику технического обслуживания, без каких-либо отказов коробки передач. В третьем сезоне сменили операторов, и новая команда пренебрегла регулярными проверками масла. За три месяца из-за масляного голодания вышли из строя две коробки передач. Ферма восстановила график технического обслуживания и провела обучение всех операторов, и за следующие пять лет у них возникла только одна незначительная проблема с коробкой передач. По оценкам фермы, стоимость обучения и замены масла составляла менее 10 процентов от стоимости замены коробки передач.

В дополнение к базовому техническому обслуживанию мы предлагаем дополнительную услугу по анализу масла, при которой образцы могут быть отправлены на наш завод для анализа частиц износа и загрязнений. Это может обеспечить раннее предупреждение о надвигающихся проблемах, позволяя проводить плановое техническое обслуживание, а не неожиданные поломки. Наш завод также поставляет комплект запасных частей к каждому сельскохозяйственному редуктору, включая уплотнения, прокладки и срезной штифт, что позволяет быстро выполнить мелкий ремонт в полевых условиях. Потратив немного времени и усилий на техническое обслуживание, вы можете быть уверены, что ваш сельскохозяйственный редуктор будет обеспечивать надежную и эффективную передачу мощности в течение многих лет.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Могу ли я использовать сельскохозяйственный редуктор, рассчитанный на ВОМ 540 об/мин, с трактором ВОМ 1000 об/мин?

Ответ: Это зависит от конструкции коробки передач. Наши сельскохозяйственные редукторы обычно рассчитаны на входную скорость как 540, так и 1000 об/мин при условии, что входной крутящий момент не превышает максимальный номинал редуктора. Если вы используете коробку передач, рассчитанную только на 540 об/мин с входной частотой 1000 об/мин, шестерни могут вращаться слишком быстро, что приведет к чрезмерному износу и нагреву. Мы рекомендуем выбрать сельскохозяйственную коробку передач, соответствующую скорости ВОМ вашего трактора, или использовать коробку передач с двухскоростным входом. Наш завод может предоставить коробку передач, которая поддерживает любую скорость с использованием выбираемой входной шестерни или ступенчатого входного вала. Перед использованием всегда проверяйте технические характеристики редуктора.

Вопрос 2. Как определить правильное передаточное число для моего орудия?

Ответ: Правильное передаточное число определяется требуемой входной скоростью орудия и частотой вращения ВОМ трактора. Формула следующая: Передаточное число = Скорость ВОМ ÷ Входная скорость агрегата. Например, если мощность ВОМ вашего трактора составляет 540 об/мин, а мотоблоку требуется 200 об/мин, необходимое соотношение составит 540/200 = 2,7:1. Однако вам также необходимо учитывать требования к крутящему моменту. Передаточное число, обеспечивающее правильную скорость, может не обеспечить достаточный крутящий момент. Наша техническая группа Raydafon Technology Group Co., Limited может выполнить полный анализ соответствия мощности, принимая во внимание требуемую мощность навесного оборудования и кривую крутящего момента трактора, чтобы рекомендовать оптимальное соотношение.

Вопрос 3. Какой тип смазки следует использовать в сельскохозяйственном редукторе?

Ответ: Мы рекомендуем использовать высококачественное противозадирное (EP) трансмиссионное масло с вязкостью SAE 80W-90 для большинства умеренных климатических условий и SAE 85W-140 для тропического климата. Масло должно соответствовать требованиям API GL-5 или выше. В качестве синтетического масла мы предлагаем синтетическое трансмиссионное масло с увеличенным сроком службы, которое обеспечивает лучшую производительность при высоких температурах и более длительные интервалы замены масла. Избегайте использования автомобильного моторного масла, так как в нем отсутствуют противозадирные присадки, необходимые для скользящего контакта под высоким давлением в зубьях шестерен. Наш завод предоставляет подробную спецификацию смазочных материалов для каждого сельскохозяйственного редуктора.

Вопрос 4: Как предотвратить перегрев сельскохозяйственного редуктора?

Ответ: Перегрев обычно происходит из-за низкого уровня масла, перегрузки или эксплуатации орудия на скоростях, превышающих расчетный предел коробки передач. Во избежание перегрева убедитесь, что уровень масла правильный и масло чистое. Убедитесь, что орудие не перегружено (например, слишком глубокая обработка почвы или слишком быстрое скашивание). Для применений с высокой мощностью мы предлагаем сельскохозяйственные редукторы с принудительной смазкой и внешним масляным радиатором. Кроме того, убедитесь, что сапун коробки передач чист и обеспечивает выравнивание давления, поскольку заблокированный сапун может вызвать повышение давления и утечку масла. Если температура коробки передач постоянно превышает 90°C, обратитесь на наш завод для проведения оценки.

Вопрос 5: Каков типичный уровень шума сельскохозяйственного редуктора Raydafon и как его можно снизить?

Ответ: Наши сельскохозяйственные редукторы рассчитаны на бесшумную работу, типичный уровень шума составляет от 80 до 85 дБ(А) на расстоянии 1 метра при полной нагрузке, в зависимости от модели и передаточного числа. Шум возникает в первую очередь из-за зацепления шестерен и работы подшипников. Для снижения шума мы используем косозубые шестерни вместо прямозубых, прецизионно отшлифованные зубья и высококачественные подшипники. Во время установки убедитесь, что редуктор надежно закреплен во избежание резонанса. Регулярная замена масла и правильная смазка также помогают поддерживать низкий уровень шума. Если шум внезапно усилится, это может указывать на проблему с подшипником или шестерней, которую следует немедленно проверить.

Вывод: освоение передачи мощности с помощью подходящей сельскохозяйственной коробки передач

Сельскохозяйственный редуктор является основным компонентом систем отбора мощности трактора, преобразуя мощность трактора в скорость и крутящий момент, необходимые орудию. Благодаря редуктору он обеспечивает эффективную работу широкого спектра навесного оборудования: от мотокультиваторов и косилок до пресс-подборщиков и комбайнов. Внутренние компоненты — шестерни, валы, подшипники и корпус — работают в точной гармонии, обеспечивая надежную передачу мощности, а правильная смазка и техническое обслуживание обеспечивают длительный срок службы. На заводе Raydafon Technology Group Co., Limited разрабатываются сельскохозяйственные редукторы, которые сочетают в себе высокую эффективность, долговечность и универсальность, отвечающие требованиям современного сельского хозяйства.

Если вы хотите уточнить, модернизировать или заменить сельскохозяйственный редуктор для вашего орудия с приводом от ВОМ,свяжитесь с Raydafon Technology Group Co.,Limited сегодня. Наша опытная команда инженеров поможет вам определить оптимальную модель коробки передач, передаточное число и конфигурацию для вашего конкретного применения. Мы предоставляем полную техническую поддержку, включая интеграцию с САПР, отчеты об испытаниях и обучение на месте.Запросите бесплатную консультацию по коробке передач и расценки прямо сейчас в компании Raydafon Technology Group Co., Limited. Позвольте нам помочь вам обеспечить точность и надежность вашей фермы.
