Каковы три стадии передачи ключей ветряной коробки передач?

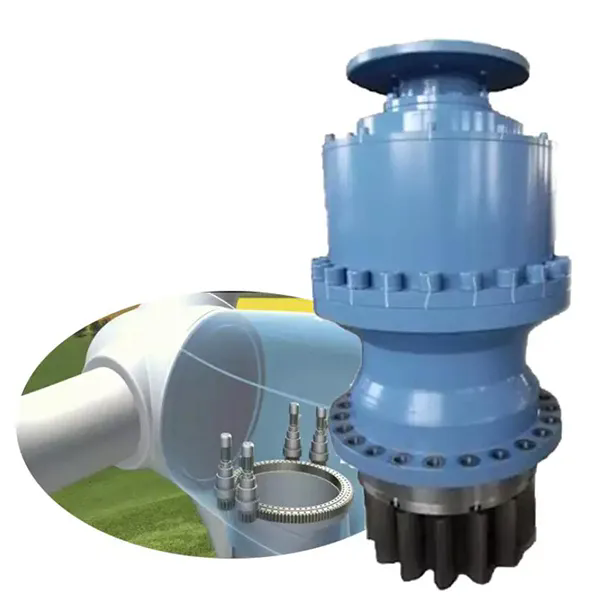

Ветряные турбины коробки передачПреобразовать низкоскоростное вращение ротора в высокоскоростный вход генератора. Отказ может привести к значительным затратам на простоя. Понимание этих сложных компонентов - это не просто техническая кривая обучения; Это важно для максимизации возврата инвестиций для ветряных ферм. Как ведущий OEM,РэйдафонРазрабатывает каждый подкомпонент коробки передач, чтобы соответствовать самым высоким стандартам долговечности, точности и эффективности. СовременныйВетенная турбинная коробка передачинтегрирует три этапа передачи ключей в одну систему. Их соответствующие функции и ключевые компоненты перечислены ниже.

1. Стадия планетарного снаряжения

Функция:

Обрабатывает высокий входной крутящий момент (до 6 мн · м) от вала ротора со скоростью 6-20 об / мин.

Ключевые компоненты:

Солнечная передача: передает крутящий момент на солнцезащитные шестерни из трех -пяти планетарных шестерни.

Планетные шестерни: вращайтесь вокруг солнечной передачи, установленной на планете.

Кольцевая передача: фиксированная внешняя передача с внутренними зубами.

Планета -оператор: подключает планетарные шестерни к промежуточному валу.

2. Стадия промежуточной параллельной вала

Функция: использует спиральные шестерни для увеличения скорости в 10-15 раз. Ключевые компоненты:

Входная шестерня: приводится в движение планетарной передачей.

Промежуточная передача: передает движение к высокоскоростной стадии.

Вал: высокопрочная сплавная сталь, устойчивый к усталости конструкции.

Подшипники: точные угловые контактные подшипники.

3. Высокоскоростная стадия

Функция: увеличивает конечную скорость генератора до 1500-1800 об / мин.

Ключевые компоненты:

Выходная шестерня: подключается к связке генератора.

Система смазки: смазка струи и брызги.

Цепь охлаждения: теплообменник нефти-воздуха.

Ветенная турбинная коробка передачКритические системы поддержки:
